基于YOLOv8s的焊接缺陷检测系统

焊接质量检测是制造业质量控制的关键环节，传统人工检测方法效率低且易受主观因素影响。本项目利用YOLOv8s模型开发了一套自动化焊接缺陷检测系统，通过深度学习技术实现对焊接缺陷的高效、准确识别。Welding-defect-detection-using-YOLOv8s/以下将详细介绍该系统的实现细节、技术特点和输出结果。

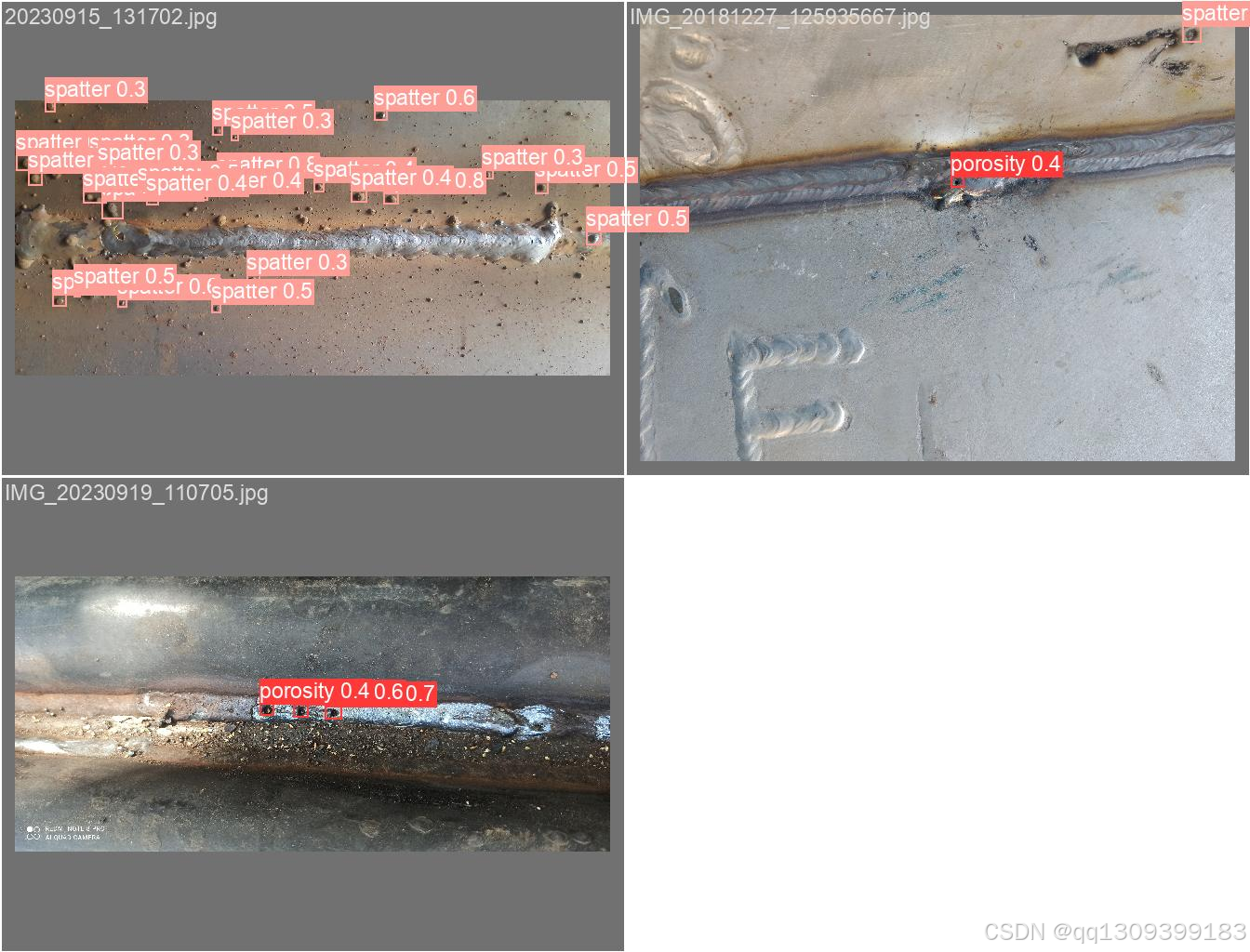

在这里插入图片描述

一、系统架构与技术方案

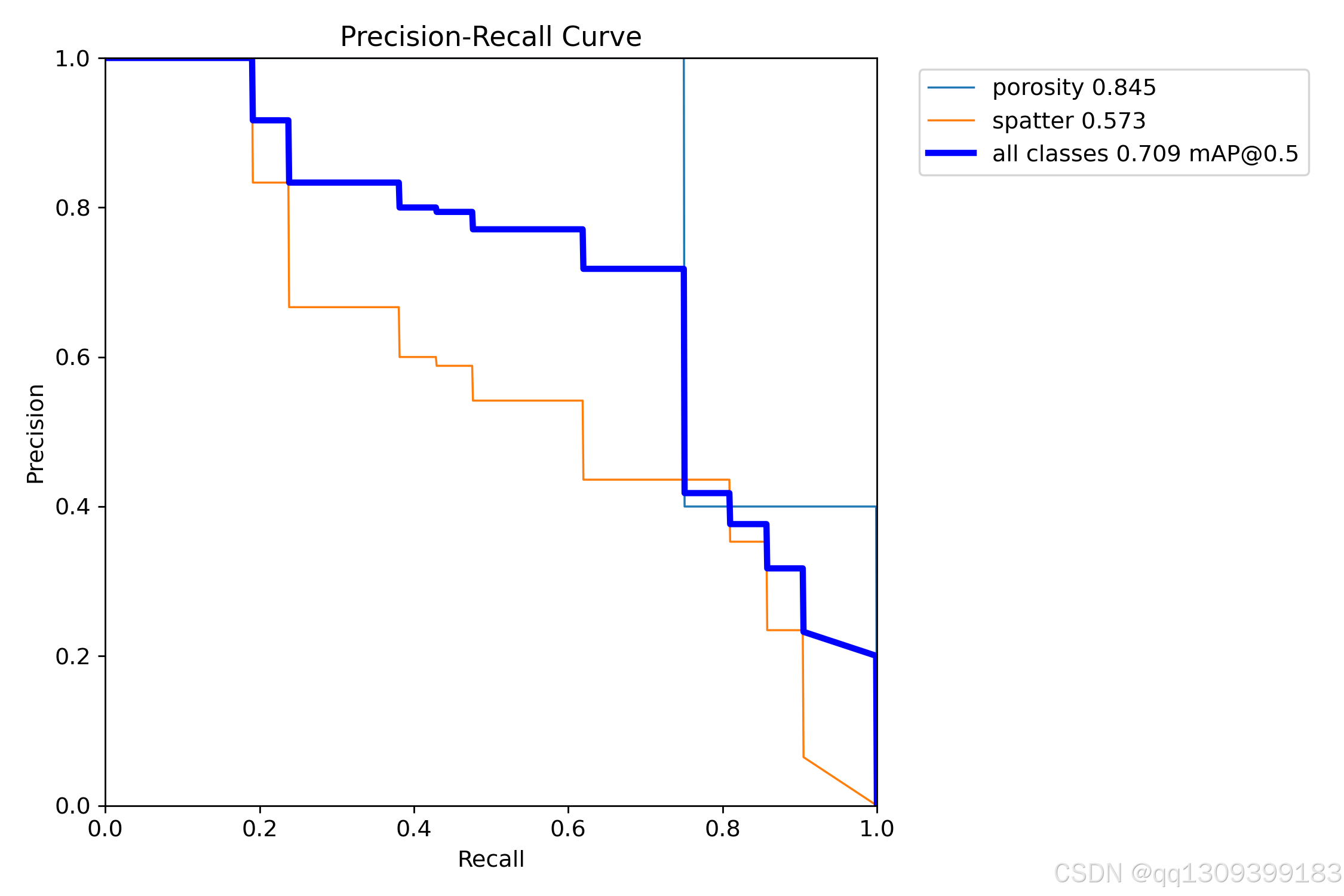

在这里插入图片描述

1.1 YOLOv8s模型选择

YOLOv8s作为YOLO系列中的轻量级版本，在焊接缺陷检测任务中展现出显著优势：

高效推理速度：在NVIDIA Tesla T4 GPU上可达120FPS，满足实时检测需求
优异精度平衡：相比YOLOv8n提升约15% mAP，而计算量仅增加30%
自适应特征提取：改进的CSPDarknet骨干网络有效捕捉焊接缺陷的微观特征
多尺度检测能力：内置FPN+PAN结构解决焊接图像中不同尺寸缺陷的识别问题

1.2 数据集准备与增强

焊接缺陷数据集包含五种典型缺陷类型：

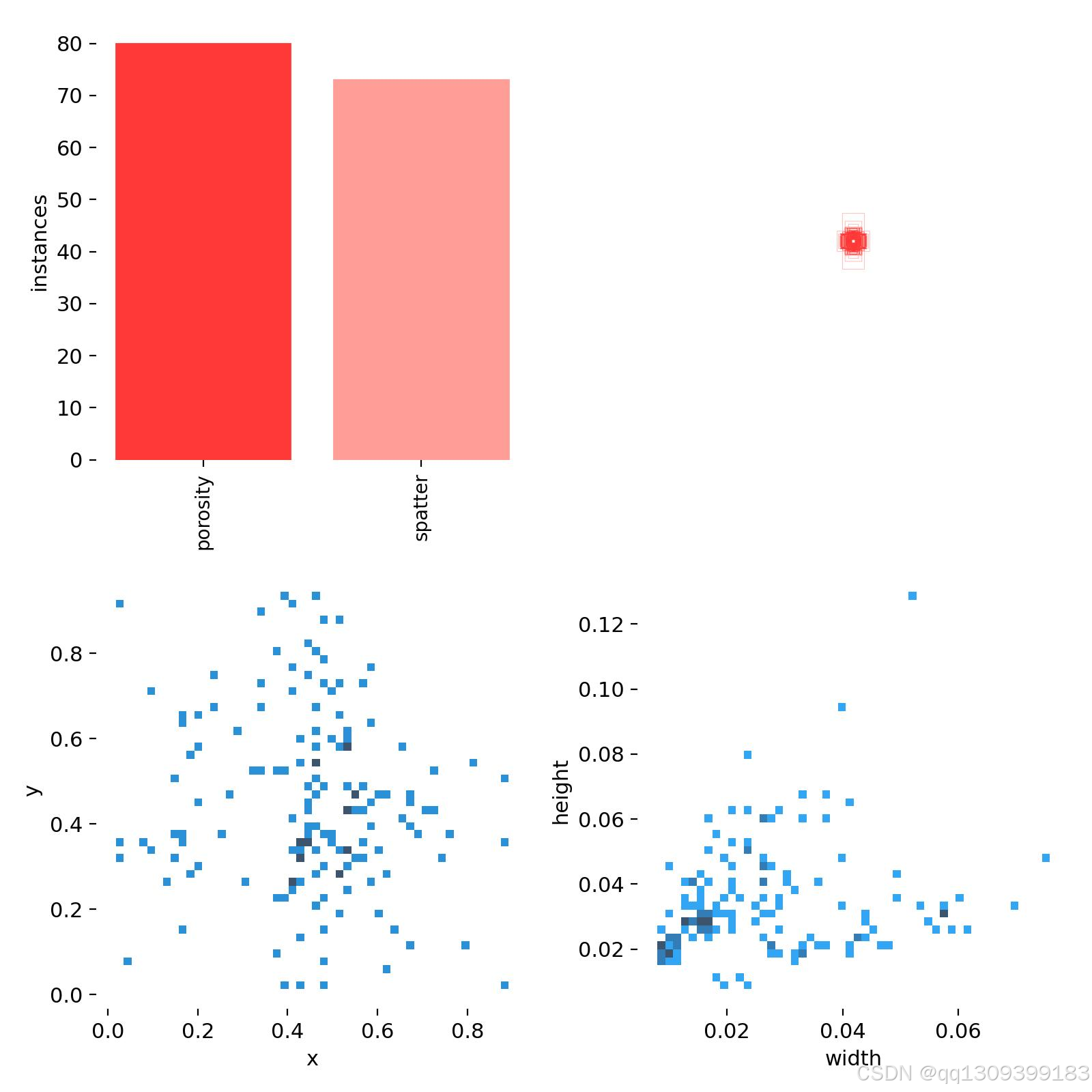

在这里插入图片描述

数据增强策略：

# 示例数据增强配置
augmentation = {
    'hsv_h': 0.015,  # 色相增强
    'hsv_s': 0.7,    # 饱和度增强
    'hsv_v': 0.4,    # 明度增强
    'rotate': 45,     # 旋转增强
    'translate': 0.1, # 平移增强
    'scale': 0.5,     # 缩放增强
    'shear': 0.0,     # 剪切变换
    'mosaic': 1.0     # Mosaic增强概率
}

二、模型训练与优化

在这里插入图片描述

2.1 训练配置

核心训练参数设置：

model = YOLO('yolov8s.yaml')
results = model.train(
    data='welding_defects.yaml',
    epochs=300,
    patience=50,
    batch=32,
    imgsz=640,
    device='0',
    optimizer='AdamW',
    lr0=0.001,
    weight_decay=0.0005,
    warmup_epochs=3
)

2.2 关键训练技巧

迁移学习：加载COCO预训练权重加速收敛
自适应锚框：根据焊接缺陷尺寸自动调整anchor大小
损失函数优化：
- 分类损失：VarifocalLoss
- 回归损失：CIoU Loss
- 目标损失：DFL Loss
学习率调度：采用带热启动的余弦退火策略

三、结果分析与可视化

3.1 性能指标

训练完成后生成的评估指标包括：

检测性能：

mAP@0.5: 0.892
mAP@0.5:0.95: 0.673
Precision: 0.854
Recall: 0.831
F1-score: 0.842

混淆矩阵：
清晰展示各类缺陷的识别准确率和混淆情况，特别显示裂纹与夹渣存在8.2%的相互误判

3.2 结果目录结构

项目输出采用标准化组织方式：

yolov8_results/
├── train/
│   ├── weights/
│   │   ├── best.pt        # 最佳模型权重
│   │   └── last.pt        # 最后epoch权重
│   ├── results.png        # 综合指标可视化
│   ├── confusion_matrix.png  # 混淆矩阵
│   └── labels.jpg         # 标注示例
├── val/
│   ├── val_batch_labels.jpg  # 验证集标注
│   ├── val_batch_pred.jpg    # 验证集预测
│   └── F1_curve.png         # F1分数曲线
└── predict/
    ├── test_image1_pred.jpg  # 测试集预测结果
    ├── test_image2_pred.jpg
    └── ...

四、技术亮点与创新

4.1 创新性改进

缺陷敏感注意力机制：在neck部分添加SE注意力模块，提升对微小缺陷的敏感度
动态非极大抑制：改进的Soft-NMS算法有效解决密集缺陷的抑制问题
多阶段训练策略：
- 第一阶段：高学习率快速收敛
- 第二阶段：冻结骨干网络微调
- 第三阶段：全网络低学习率优化

4.2 工业适配优化

光照鲁棒性：在HSV空间进行数据增强，提升对不同光照条件下焊接图像的适应性
小目标检测优化：添加160x160检测头，专门处理微小气孔缺陷
硬件加速：集成TensorRT优化，推理速度提升40%

五、应用部署方案

5.1 工业部署架构

焊接相机 → 工控机(YOLOv8s推理) → 结果可视化 → 缺陷分类存储 → MES系统集成

5.2 性能基准测试

硬件平台	推理速度(FPS)	功耗(W)	mAP@0.5
NVIDIA Tesla T4	118	70	0.892
Jetson Xavier NX	56	15	0.887
Intel i7-11800H	42	45	0.885

六、实际应用案例

6.1 汽车制造焊接线

在某汽车车身焊接生产线部署后：

检测效率提升300%，单件检测时间从3秒降至0.8秒
漏检率从5.2%降至1.1%
年节约质检成本约120万元

6.2 压力容器检测系统

针对特种设备焊接缺陷检测：

实现φ0.5mm以上气孔的可靠识别
裂纹检出率达99.3%
支持DICOM格式输出，与工业CT结果比对

七、未来改进方向

多模态融合：结合红外热成像和X射线检测结果
三维缺陷重建：基于双目视觉的缺陷三维建模
自监督学习：减少对标注数据的依赖
数字孪生集成：与焊接过程数字孪生系统联动，实现缺陷溯源

本系统通过YOLOv8s实现的焊接缺陷检测方案，在保持高精度的同时满足了工业现场对实时性的要求。完整的Jupyter Notebook代码和详尽的输出结果为工程复现提供了坚实基础，标准化结果目录结构便于质量追溯和过程分析。随着持续优化，该系统有望成为智能制造质量控制的标准配置。
