今天给大家带来一期带精英策略的非支配排序的遗传算法(NSGA-II)的原理介绍,并附带Matlab代码实现!
NSGA-II(Non-dominated Sorting Genetic Algorithm II)是一种多目标优化算法,用于解决具有多个冲突目标的优化问题。该算法由Deb等人在2002年提出。相遇比早期版本的NSGA算法,NSGA-II主要克服了计算复杂度高、缺乏精英主义以及需要用户定义共享参数等缺点,主要包括以下三个方面的改进:
1)提出了快速非支配的排序算法,降低了计算非支配序的复杂度。
2)引入了精英策略,扩大了采样空间。
3)引入拥挤度和拥挤度比较算子,从而保证了种群的多样性。
以下会一一介绍这三点,本期代码免费赠送,需要代码的小伙伴可直接拉到最后!
什么是非支配集合
以最小化为例,解A对解B在某个目标函数上存在f(A)<f(B),则称解A支配解B。在解集内,找不到其他解在所有目标函数上都优于解A的解,则解A为Pareto最优解,这一类解组成的集合为非支配集合或Pareto最优解集。

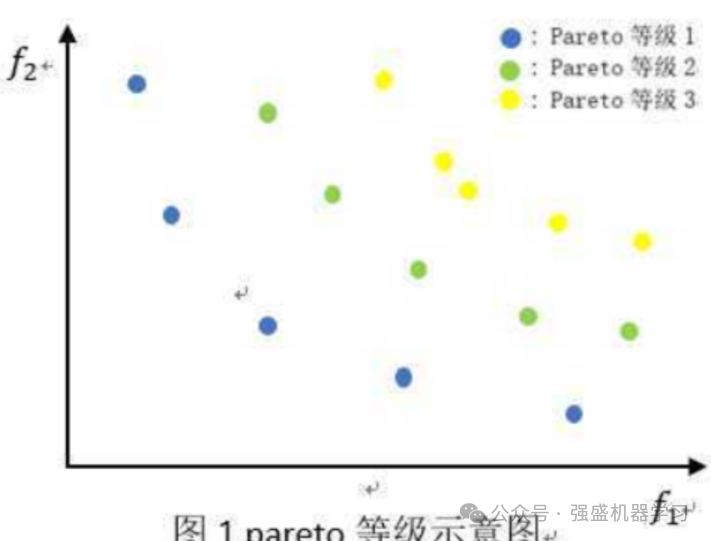

当出现大量满足支配与非支配的个体时,会出现一种如下的分层现象。因为优化问题,通常存在一个解集,这些解之间就全体目标函数而言是无法比较优劣的,以下图片清晰的描述了这一现象:
如何进行快速非支配排序
在种群中,每个个体i都有两个参数:ni和Si。其中,ni代表支配个体i的解的个体数量,而Si则是被个体i支配的解的个体集合。
1)首先,找出种群中所有n=0的个体,并将它们存入当前非支配集合Z1中;
2)接着,对于当前非支配集合Z1中的每个个体j,遍历它所支配的个体集合 Sj,将集合Sj中每个个体t的nt 减去1,即支配个体t的个体数量减少1(因为支配个体tt的个i已经被存入当前非支配集Z1中)。如果此时nt−1=0,则将个体t存入另一个集合HH;
3)将Z1作为第一级非支配个体的集合。这个集合中的解是最优的,它们只支配其他个体,而不受任何其他个体的支配。为该集合内的所有个体赋予相同的非支配序列(rank)。然后,继续对集合进行上述分级操作,并赋予相应的非支配序列,直到所有个体都被分级,且都获得了相应的非支配序列。
每次迭代操作,即上述快速非支配排序算法的步骤1)和2)需要进行N 次计算。因此,整个迭代过程的计算复杂度最大为N2。因此,整个快速非支配排序算法的计算复杂度为:max(mN2,N2)=mN2。
如何引入拥挤度与拥挤度比较算子
一、拥挤度的确定

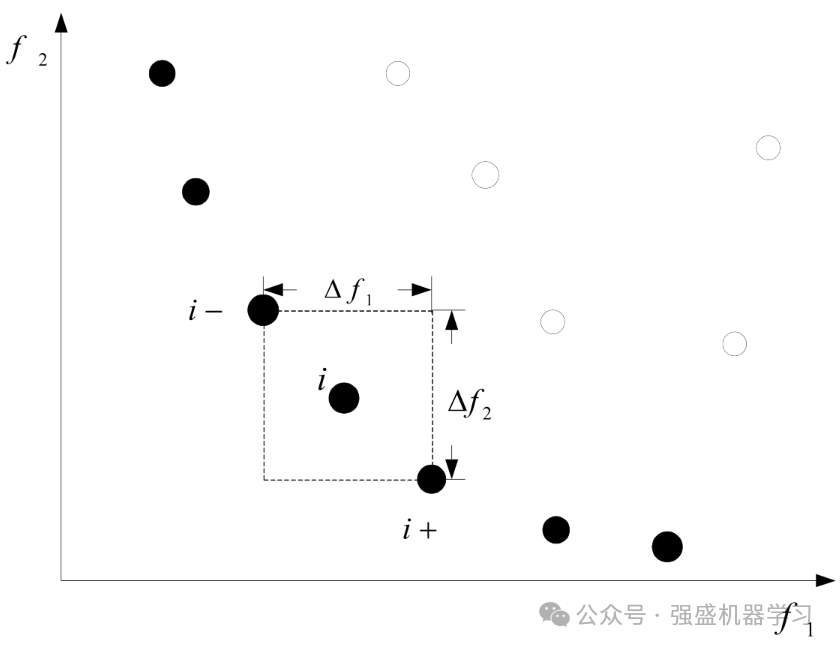

在NSGA-II算法中,引入了拥挤度的概念。拥挤度用来表示种群中某个特定点周围个体的密集程度,通常用idid表示。拥挤度可以通过衡量围绕个体i的最大长方形的长度来表示,这个长方形包含个体ii,但不包含其他个体。具体如下图所示:
因此,拥挤度的计算步骤如下:
首先,每个点的拥挤度i置为0;其次,针对每个优化目标,对种群进行非支配排序,令边界上的两个个体的拥挤度为无穷大,即od=ld=∞;最后,对种群中其他个体的拥挤度进行计算:
在上式中,id表示i点的拥挤度,f(i+1)j表示i+1点第j个目标函数的函数值,f(i-1)j表示i-1点的第j个目标函数的函数值。
二、拥挤度比较算子
经过前面的快速非支配排序以及拥挤度计算之后,种群中的每个个体i都拥有如下两个属性:①非支配排序决定的非支配序(ranki)。②拥挤度(id)。因此,可以定义拥挤度比较算子:个体i与另一个个体j进行比较,只要下面任意一个条件成立,则个体i获胜:
①若个体i所处的非支配层优于个体j所处的非支配层,即ranki<rankj。
②若种群中两个个体有相同的等级(处在相同的非支配层),且个体i的拥挤距离大于个体j的拥挤距离,即ranki=rankj,且id>jd。
条件1用来确保被选择的个体属于在种群中比较优秀的非劣等级。条件2是根据它们的拥挤距离来选择处在相同的非支配层的两个个体,位于较不拥挤区域的个体(有较大的拥挤度)会被选择。根据这两个条件,选出种群中胜出的个体进入下一个操作。
如何引入精英策略

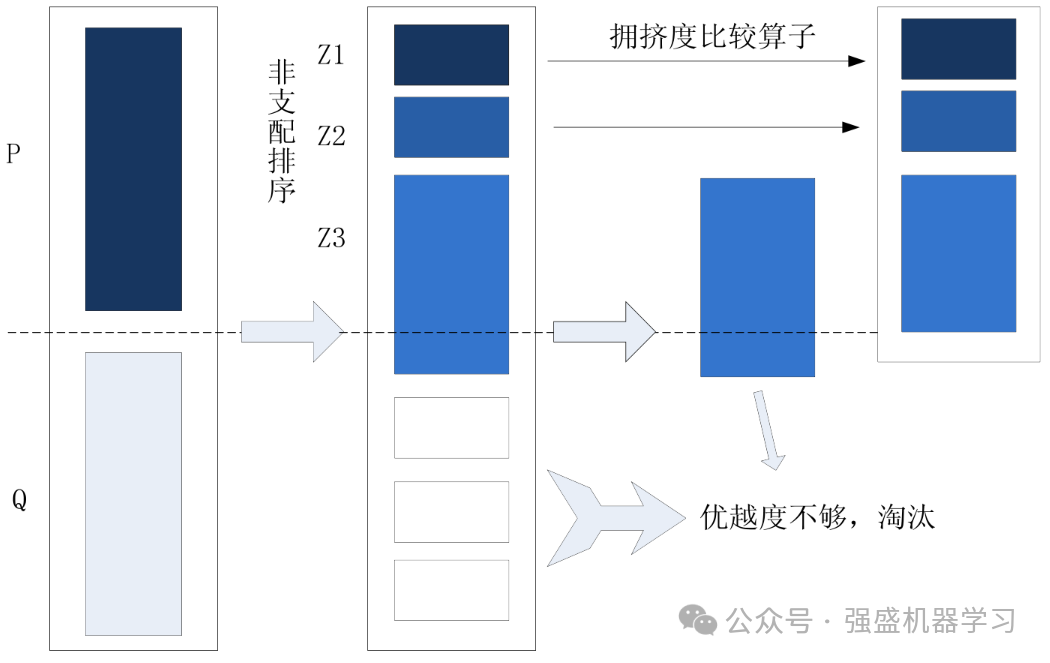

NSGA-II算法采用了精英策略,以防止在种群进化过程中优质个体的丢失。该策略通过将父代种群与其生成的子代种群混合,并对其进行非支配排序,从而有效地保留父代种群中的优秀个体。精英策略的具体执行步骤如下图所示:
首先,将第t代产生的子代种群Qt与父代种群Pt合并在一起,组成种群规模大小为2N的新种群Rt。
接着,对Rt进行非支配排序,得到多个非支配集Z_iZi并计算每个个体的拥挤度。由于Rt包含了父代和子代的所有个体,因此排序后的第一非支配集Z_1Z1代表了整个种群中最优的个体。这些个体将优先被选入新的父代种群P_{t+1}Pt+1。如果P_{t+1}Pt+1的规模仍不足NN,则继续加入下一个非支配集Z2,直到加入Z_nZn时,种群大小超过NN。在这种情况下,需要通过拥挤度比较算子,从Zn中挑选出数量合适的个体,确保Pt+1的总规模达到N。
最后,通过遗传算子,如选择、交叉、变异,来产生新的子代种群Qt+1。
算法流程
NSGA-II 算法的基本流程是:
1)随机产生种群规模大小为N的父代种群Pt,然后由父代种群P产生子代种群Qt,其种群规模大小同样为Nt。将两个种群混合在一起,形成了种群规模大小为2N的种群Rt;
2)将合并产生的新种群Rt,进行快速非支配排序。与此同时,还要对处在每个非支配层中的所有个体都进行拥挤度计算,依据个体之间的非支配关系和个体拥挤度的大小,选择合适的个体来组成新的父代种群Pt+1;
3)通过传统的遗传算法的基本操作,如交叉、变异等,产生新的子代种群Qt+1,再将Pt+1与Qt+1,混合一起形成新的种群Rt,重复上述操作,直到满足优化问题结束的条件。

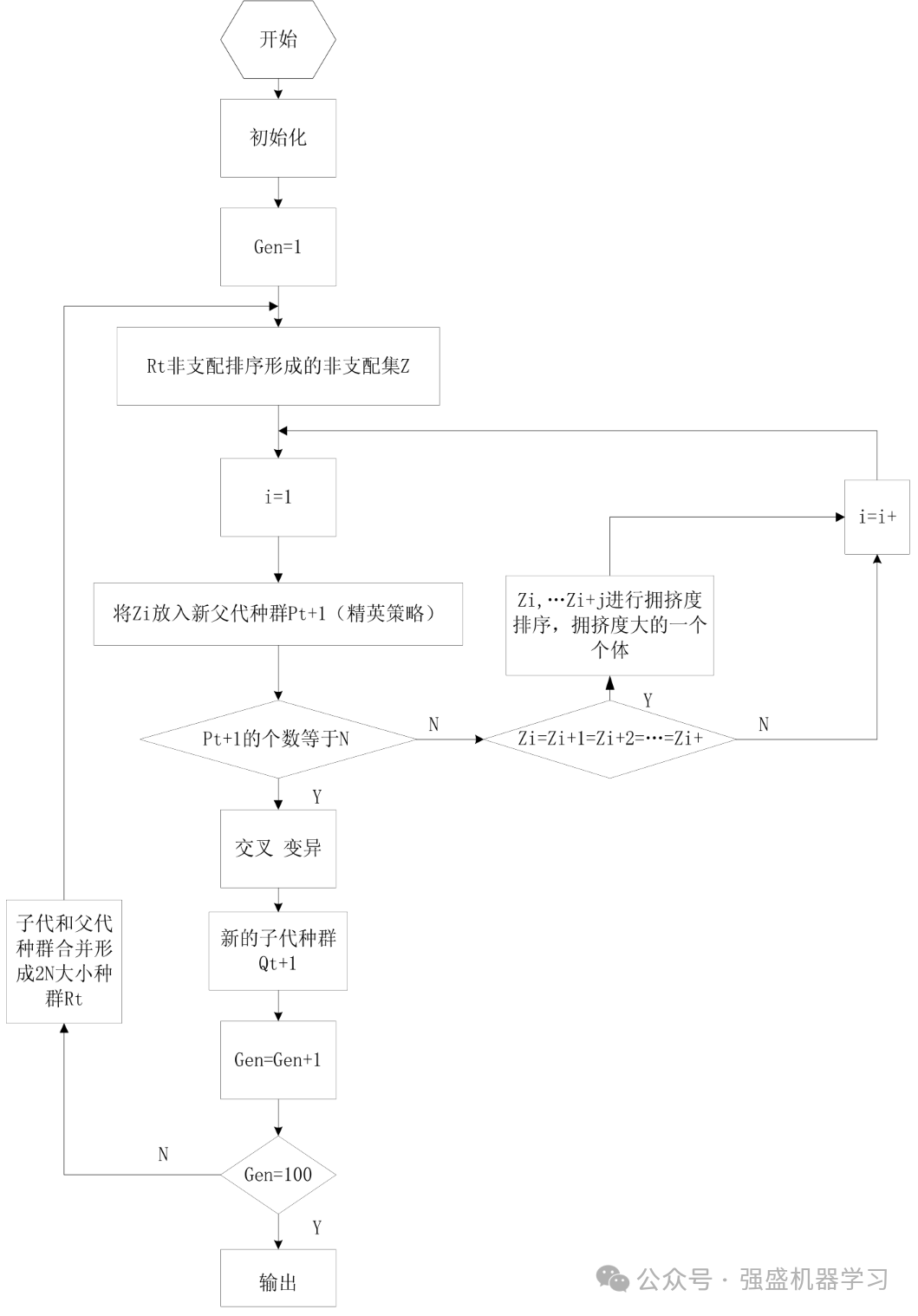

相应的流程图如下图所示。
性能测评
这边以两个多目标函数为例,检测一下NSGA-II的性能。
function z=MOP2(x)
n=numel(x);
z1=1-exp(-sum((x-1/sqrt(n)).^2));
z2=1-exp(-sum((x+1/sqrt(n)).^2));
z=[z1 z2]';
end
function z=MOP4(x)
a=0.8;
b=3;
z1=sum(-10*exp(-0.2*sqrt(x(1:end-1).^2+x(2:end).^2)));
z2=sum(abs(x).^a+5*(sin(x)).^b);
z=[z1 z2]';
end

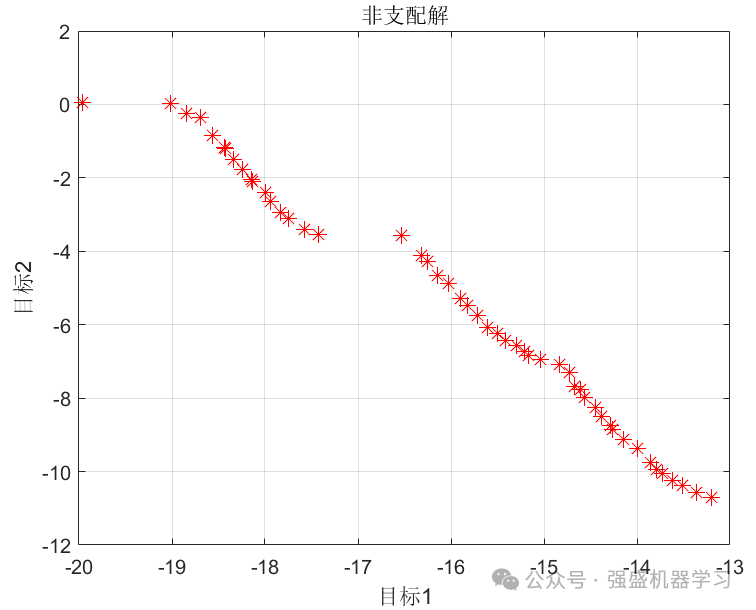

得到的结果如下所示:
参考文献
[1]Deb, K., Pratap, A., Agarwal, S., & Meyarivan, T. A. M. T. (2002). A fast and elitist multiobjective genetic algorithm: NSGA-II. IEEE transactions on evolutionary computation, 6(2), 182-197.
完整代码
NSGA-II的完整代码如下:
clc;
clear;
close all;
%% Problem Definition
CostFunction=@(x) MOP4(x); % Cost Function
nVar=3; % Number of Decision Variables
VarSize=[1 nVar]; % Size of Decision Variables Matrix
VarMin=-5; % Lower Bound of Variables
VarMax= 5; % Upper Bound of Variables
% Number of Objective Functions
nObj=numel(CostFunction(unifrnd(VarMin,VarMax,VarSize)));
%% NSGA-II Parameters
MaxIt=100; % Maximum Number of Iterations
nPop=50; % Population Size
pCrossover=0.7; % Crossover Percentage
nCrossover=2*round(pCrossover*nPop/2); % Number of Parnets (Offsprings)
pMutation=0.4; % Mutation Percentage
nMutation=round(pMutation*nPop); % Number of Mutants
mu=0.02; % Mutation Rate
sigma=0.1*(VarMax-VarMin); % Mutation Step Size
%% Initialization
empty_individual.Position=[];
empty_individual.Cost=[];
empty_individual.Rank=[];
empty_individual.DominationSet=[];
empty_individual.DominatedCount=[];
empty_individual.CrowdingDistance=[];
pop=repmat(empty_individual,nPop,1);
for i=1:nPop
pop(i).Position=unifrnd(VarMin,VarMax,VarSize);
pop(i).Cost=CostFunction(pop(i).Position);
end
% Non-Dominated Sorting
[pop, F]=NonDominatedSorting(pop);
% Calculate Crowding Distance
pop=CalcCrowdingDistance(pop,F);
% Sort Population
[pop, F]=SortPopulation(pop);
%% NSGA-II Main Loop
for it=1:MaxIt
% Crossover
popc=repmat(empty_individual,nCrossover/2,2);
for k=1:nCrossover/2
i1=randi([1 nPop]);
p1=pop(i1);
i2=randi([1 nPop]);
p2=pop(i2);
[popc(k,1).Position, popc(k,2).Position]=Crossover(p1.Position,p2.Position);
popc(k,1).Cost=CostFunction(popc(k,1).Position);
popc(k,2).Cost=CostFunction(popc(k,2).Position);
end
popc=popc(:);
% Mutation
popm=repmat(empty_individual,nMutation,1);
for k=1:nMutation
i=randi([1 nPop]);
p=pop(i);
popm(k).Position=Mutate(p.Position,mu,sigma);
popm(k).Cost=CostFunction(popm(k).Position);
end
% Merge
pop=[pop
popc
popm]; %#ok
% Non-Dominated Sorting
[pop, F]=NonDominatedSorting(pop);
% Calculate Crowding Distance
pop=CalcCrowdingDistance(pop,F);
% Sort Population
pop=SortPopulation(pop);
% Truncate
pop=pop(1:nPop);
% Non-Dominated Sorting
[pop, F]=NonDominatedSorting(pop);
% Calculate Crowding Distance
pop=CalcCrowdingDistance(pop,F);
% Sort Population
[pop, F]=SortPopulation(pop);
% Store F1
F1=pop(F{1});
% Show Iteration Information
disp(['Iteration ' num2str(it) ': Number of F1 Members = ' num2str(numel(F1))]);
% Plot F1 Costs
figure(1);
PlotCosts(F1);
pause(0.01);
end
