前言

在 PCB 设计流程中，经常需要根据结构工程师提供的机械外形（DXF 文件）来定义电路板的物理边界。Cadence Allegro 提供了强大的 DXF 导入功能，可以将机械设计中的板框信息准确地转换为 PCB 的 Outline 轮廓线。
本文将详细介绍如何正确导入 DXF 文件作为板框，并提供一些实用技巧和常见问题解决方案，帮助你提高工作效率。

准备工作

获取 DXF 文件
确保你从结构工程师或机械设计软件（如 AutoCAD、SolidWorks 等）导出的 DXF 文件是最新版本，并只包含必要的板框轮廓信息，避免导入过多无关图层。
设置单位一致性
在结构设计软件中导出 DXF 时选择与 PCB 设计一致的单位（毫米或英寸），以避免比例错误。
Allegro 默认单位可在新建 .brd 文件时设置。
DXF文件名不能使用中文，否则会导入失败
DXF中包含的中文以及特殊符号导入会显示乱码（可以不处理）

操作步骤（Allegro 17.4以上）

步骤 1：打开 Allegro PCB Editor
启动 Cadence Allegro 的 PCB Editor，创建一个新的 .brd 文件或打开已有项目。
步骤 2：进入 DXF 导入界面

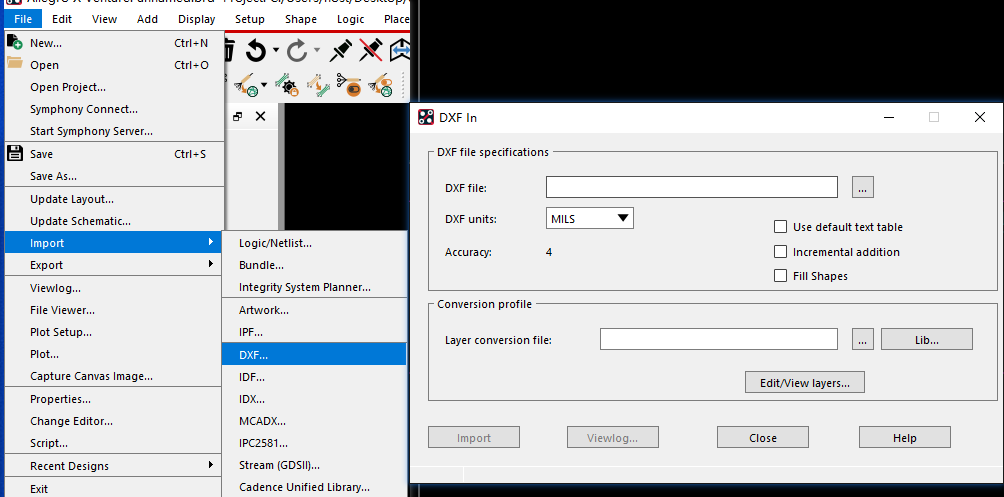

依次点击菜单栏：
File → Import → DXF…
弹出如下对话框：
步骤 3：选择 DXF 文件并设置参数
DXF File：浏览并选择你的 DXF 文件
DXF Units：选择正确的单位（通常为毫米 mm）
Use default text table 使用默认文本字号表（影响导入后文字字号）可选可不选
Incremental addition 增量导入，不勾选会清除当前已有元素，新建时可不选
Fill Shape 一般不勾选
最终板框需要设置到对应的板框层：
新版本（Allegro17以上）板框一般应导入到 Board Geometry -> Design_Outline 层。
通过点击 Edit Layer Map 自定义映射关系。
- Class:Board GEOMETRY --> Subclass:New subclass M1（也可以全都导入到一层）
- 个人习惯将原始DXF，导入到新建的自定义层M1与MF1层，用来表示板框与尺寸信息
- PS：也可以可以将DXF所有图层都导入到一个图层中，后续再将板框复制到Design_Outline 层即可。

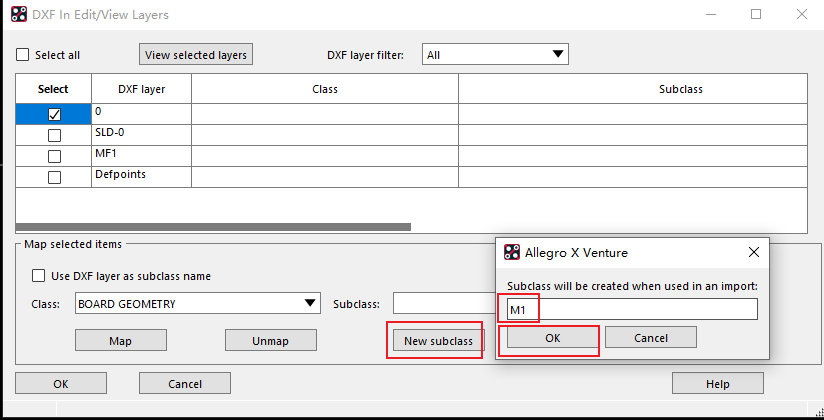

新建机械1层M1

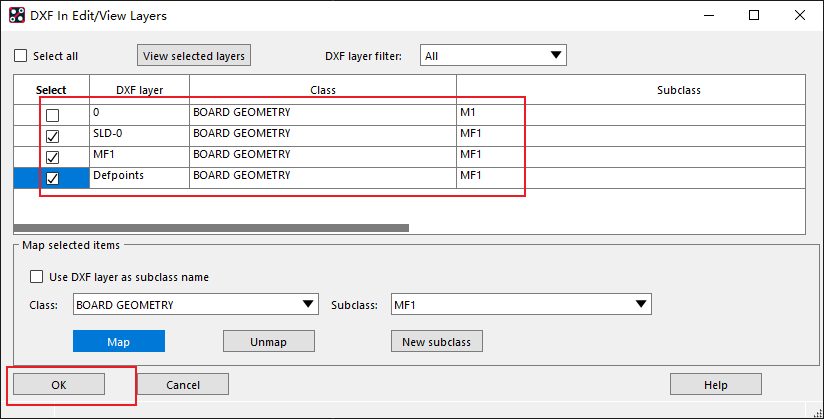

准备导入DXF

步骤 4：执行导入

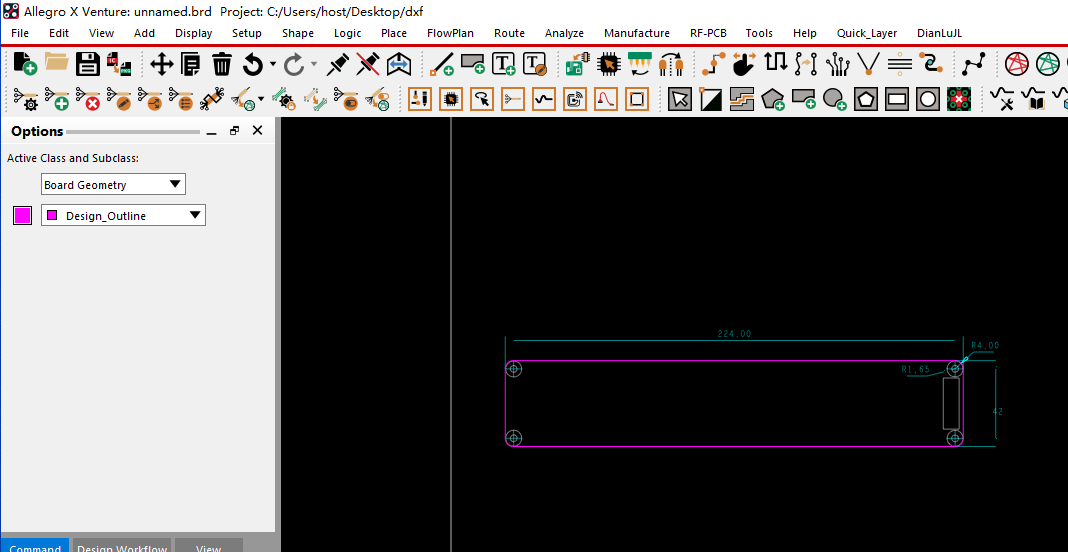

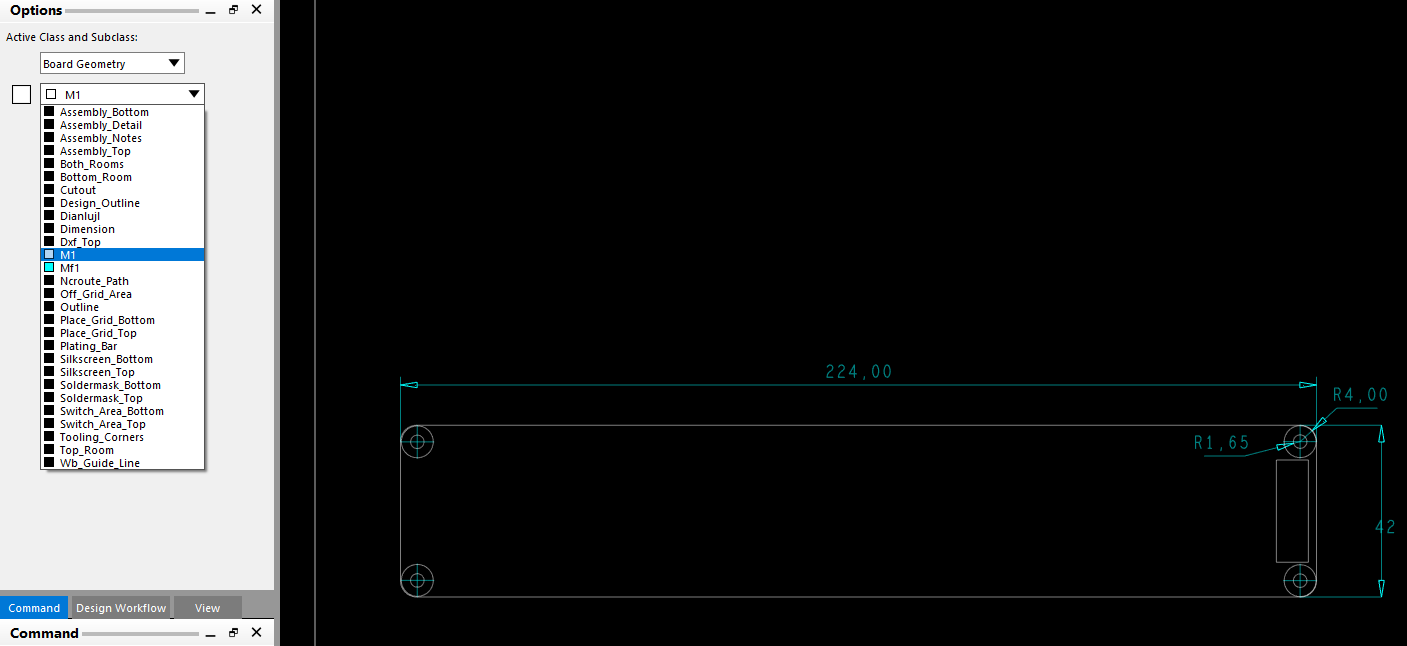

点击 OK 开始导入过程。导入完成后，你会在 PCB 编辑器中看到 DXF 板框轮廓已绘制在M1和MF1 层上。

后续处理与检查

检查导入位置和尺寸
使用测量工具测量关键尺寸，确保与原始 DXF 一致。
清理多余图形（可选）
删除不需要的辅助线、文字或其他非板框元素，避免干扰后续布线。
复制板框到Design_Outline 层

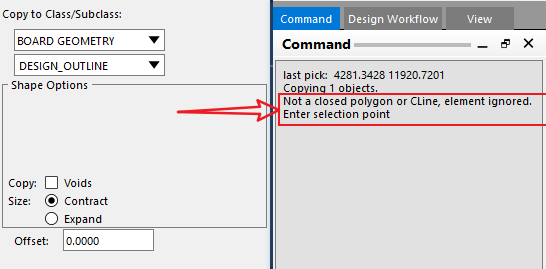

使用Z-Copy复制M1板框到Design_Outline 层时，提示不是闭合轮廓
复制板框切割槽到CUTOUT层（可选，有开槽时才处理）
在 Allegro 中定义 PCB 开槽区域及输出可识别 Gerber 文件指南
修正非闭合轮廓
有时导入的 DXF 线条可能未完全闭合，可使用以下方法修复：

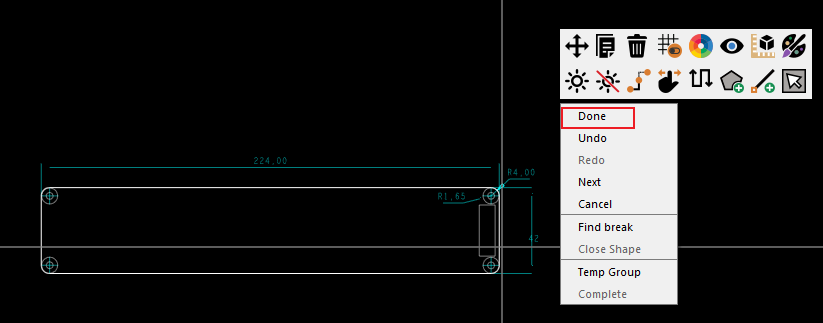

1. 手动连接端点：执行Shape → Compose Shape时右键Findbreak查找断点，然后使用 Add Connect Line 工具补全缺口。

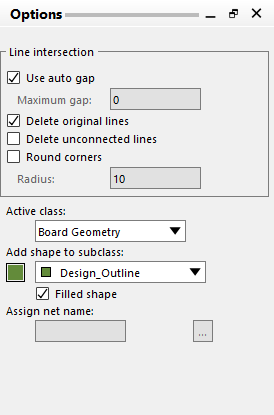

1. 直接转换为闭合Shape板框（可直接转到对应层或当前层）：

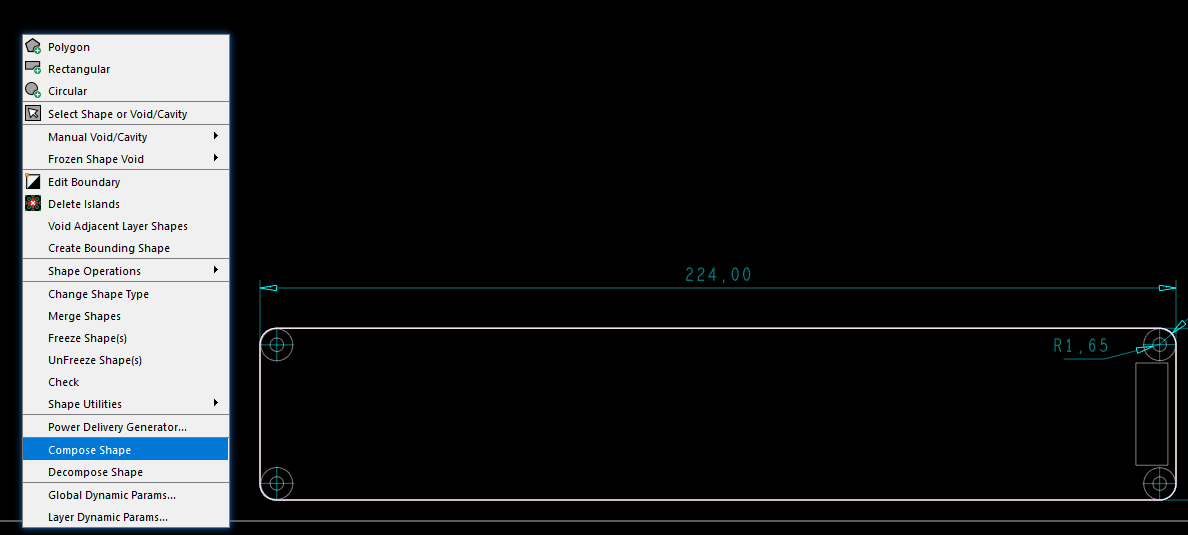

  Shape → Compose Shape（闭合Shape）

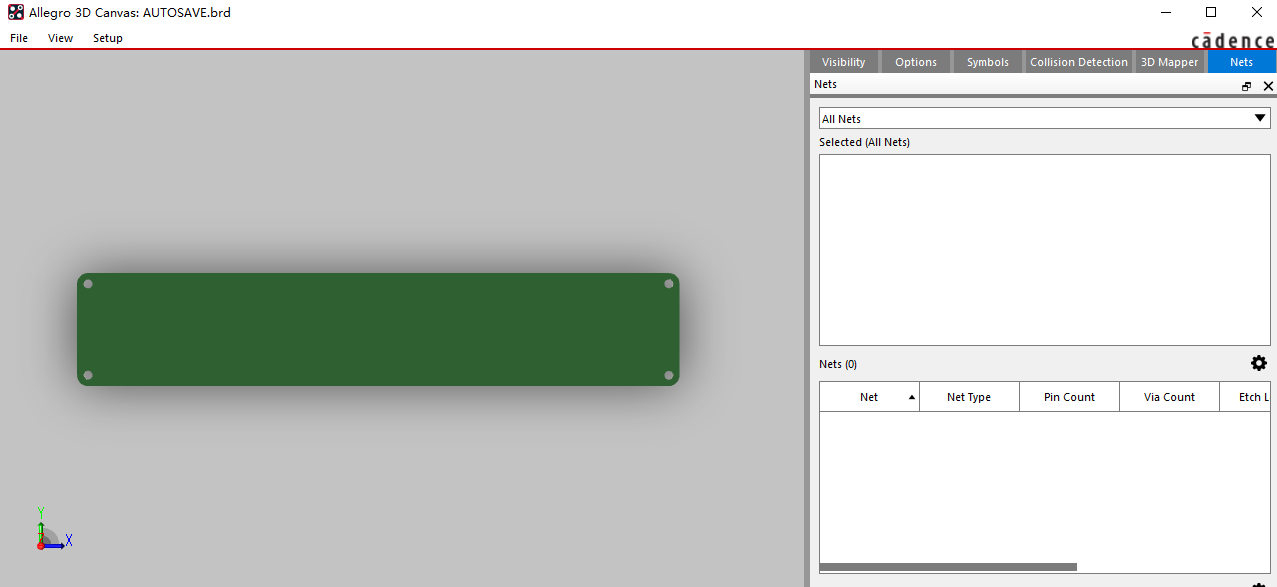

  鼠标左键点选板框线条，Done
