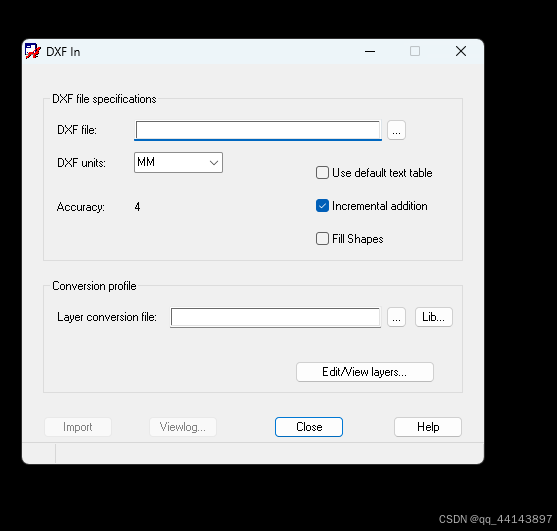

1、在PCB环境下，点击菜单栏上的file——import——DXF，跳出下图所示的对话框
在这里插入图片描述
2、其中DXF file一栏选择该DXF文件，其他选项按照下列进行设置：
在这里插入图片描述
之后点击图中箭头按钮

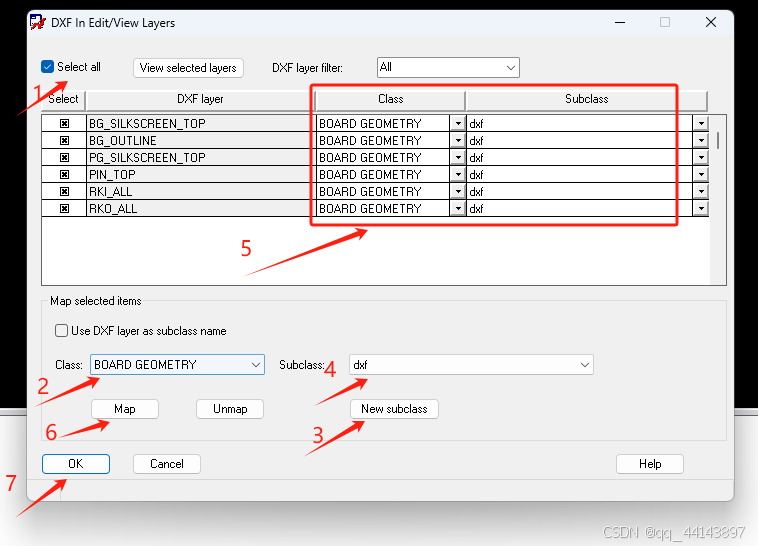

3、按照下列顺序进行操作。
在这里插入图片描述

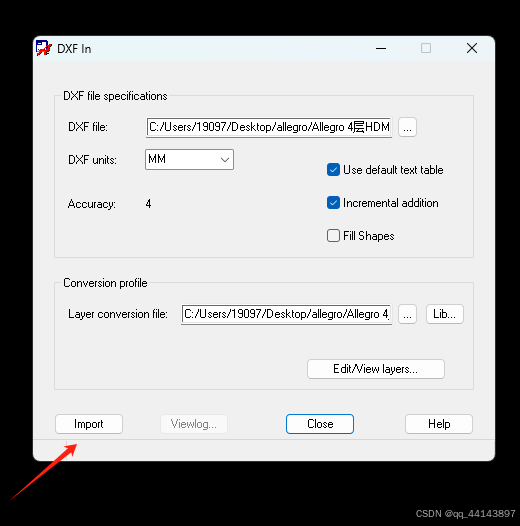

4、点击import选项
在这里插入图片描述

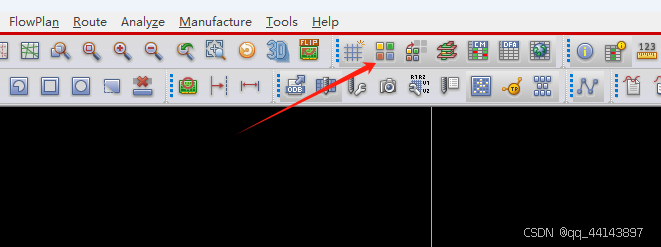

5、假如没显示，就是层显示问题，调出颜色管理器，

在这里插入图片描述

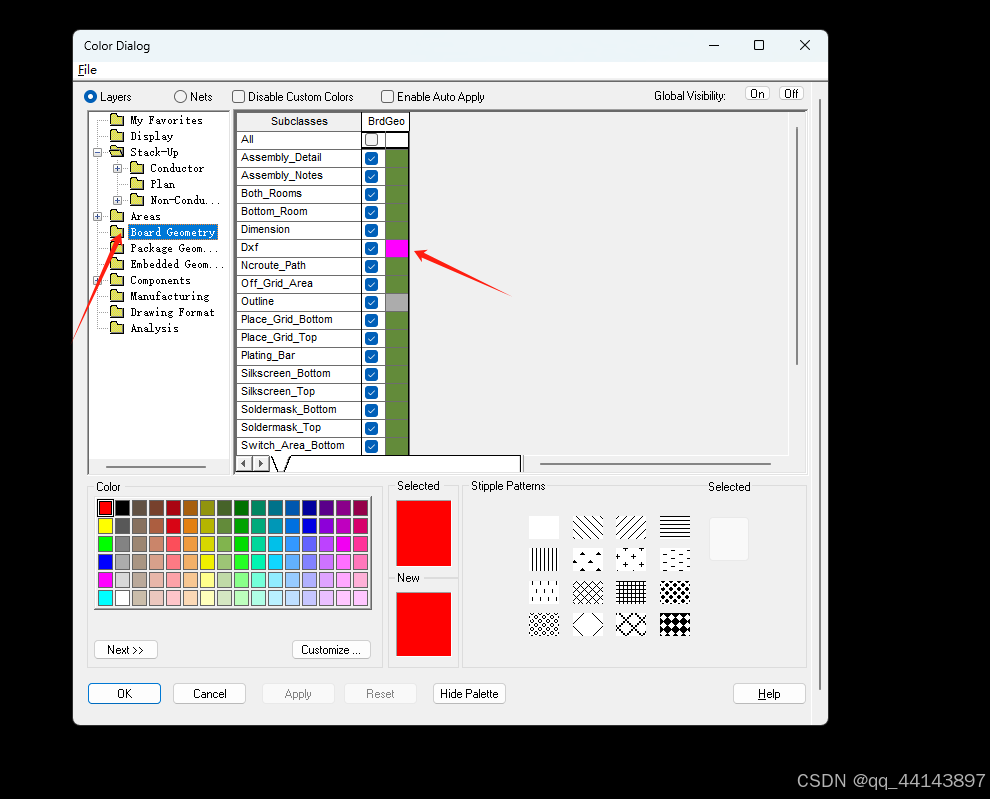

进行如下设置
在这里插入图片描述

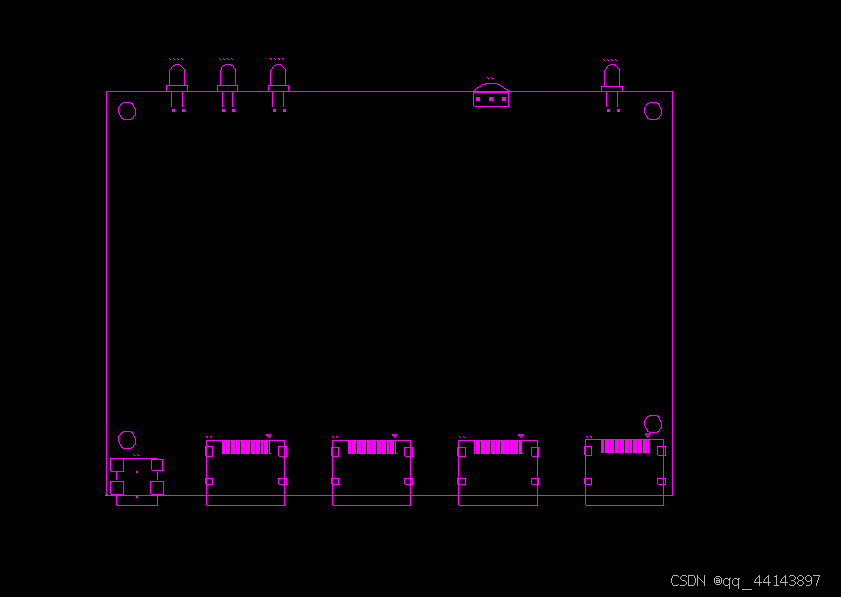

6、导入成功啦，如下图所示
在这里插入图片描述
