【原创教程】三菱FX3U系列：与FX3U的第一次见面

教学提示：
现场使用FX3U-48MT/ES PLC 使用编程软件GX Work2

软件下载链接如下：
百度云盘：https://pan.baidu.com/s/1LwcV9QM4vI69Eudu7IC0Dw
密 码：c6uq

教学目的：
将FX3U的外形及基本构成面授给学员，使学员可以初步使用GX Work2软件进行一些简单调试。

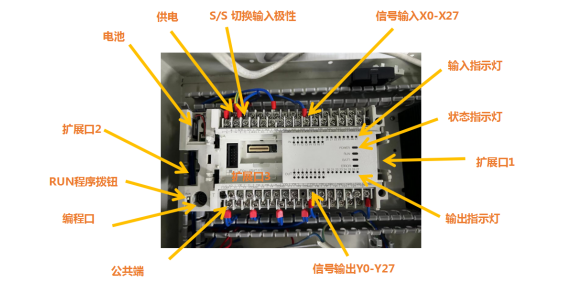

PLC外形介绍

供电：FX3U常规供电分直流24V 交流220V两种方式，查看型号确认该款为220V供电，旁边的0V和24V为PLC内部电源，在220V正常供电后，可以提供一个小功率的24V电源，给像传感器这类小型用电供电。

S/S切换输入极性：这款PLC输入是兼容PNP和NPN两种方式，S/S接入P24（正极）时，输入信号极性为NPN，S/S接入N24（负极）时，输入信号极
