还在困惑 Profibus？这篇干货请收下！

我们在从事工控工作时，经常遇到各种各样的总线，今天我们就来了解其中的一种Profibus，它 是一种广泛应用于工业自动化领域的现场总线通信协议，主要用于工业设备（如PLC、传感器、执行器）之间的实时数据交换。首先我们来看它的分类：

一、Profibus 的两种主要类型

1. Profibus DP（Decentralized Periphery）

主要用途：工厂自动化（如生产线控制）。

 性能特点：

     高速通信（最高12 Mbps）。

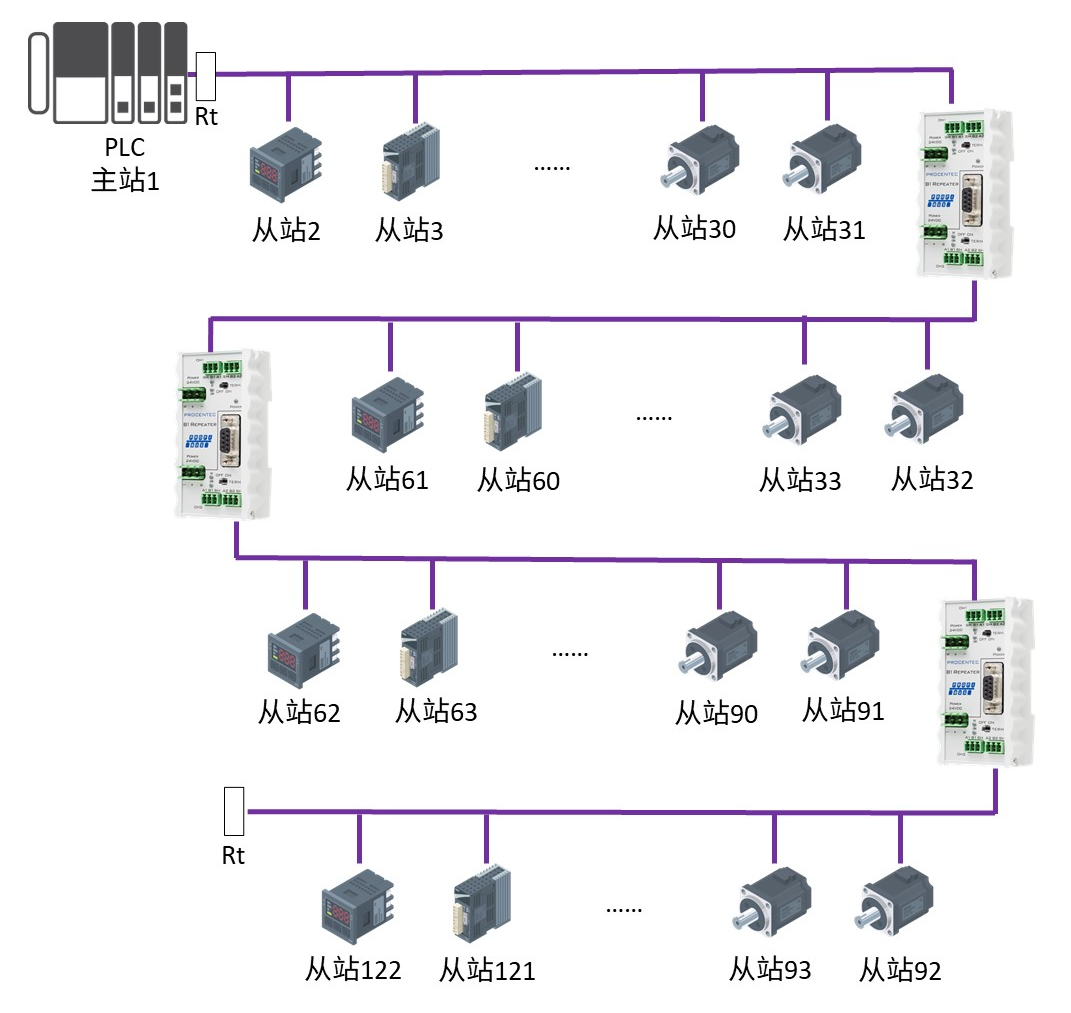

     主从架构（1个主站控制多个从站）。

     支持最多126个设备，最大电缆长度100米（12 Mbps时）。

典型应用：PLC与变频器、I/O模块的通信。

2. Profibus PA（Process Automation）



主要用途：过程自动化（如化工、石油行业）。

    性能特点：

     基于IEC 611582标准，支持本质安全（Ex防爆）。

     通过MDP（Manchester Bus Powered）技术，通信线与供电线合一。

     通信速率固定为31.25 kbps，最大电缆长度1900米。

   典型应用：连接压力变送器、温度传感器等危险环境设备。

 其次我们来看有哪些技术特点：

 二、技术特点

它主要分三块：

 1、物理层：

   使用RS485（DP）或MBP（PA）传输介质。

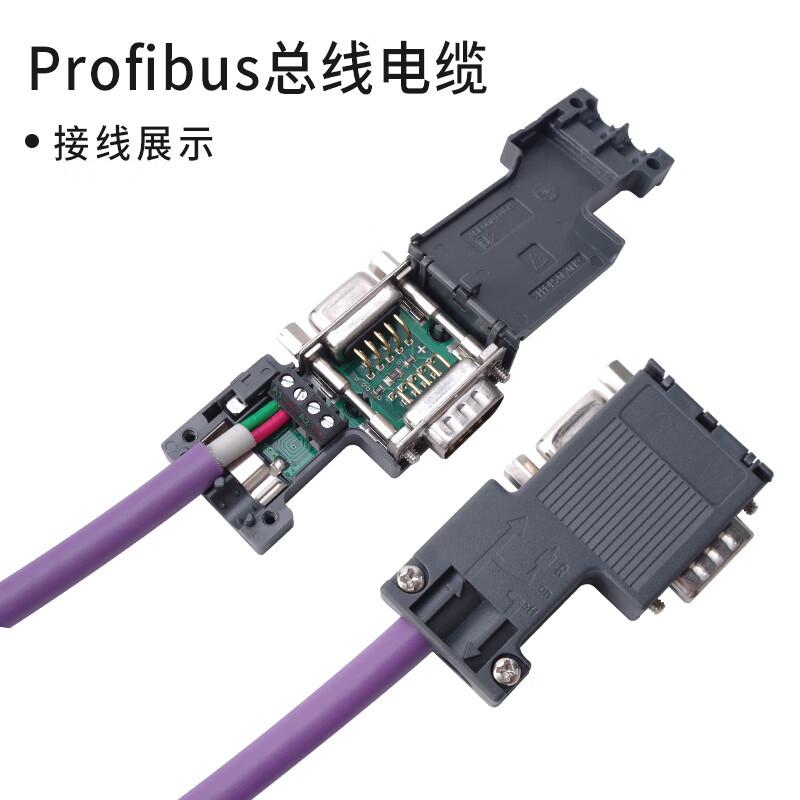

   采用双绞线电缆，需在总线两端加终端电阻（防止信号反射）。

 2、协议栈：

   基于OSI模型的第1层（物理层）、第2层（数据链路层）和第7层（应用层）。

   主站通过轮询机制控制从站，确保实时性。

 3、数据格式：

   支持周期性数据（如传感器数值）和非周期性数据（如参数配置）。

   单帧数据最大244字节（DP）或32字节（PA）。

 接着我们看它与Profinet的区别：

 三、与Profinet的区别

特性	Profibus	Profinet
技术基础	基于RS485的现场总线	基于以太网的工业以太网协议
实时性	毫秒级（DP）	微秒级（IRT模式）
拓扑结构	线性或树形	星形、环形、树形
带宽	最高12 Mbps（DP）	100 Mbps~1 Gbps
应用趋势	传统设备仍广泛使用	逐渐成为主流（尤其在IIoT）

 最后我们看实际应用中的关键点：

 四、实际应用中的关键点

在Profibus应用的时候，通过以下几个步骤，来实现我们的功能。

1. 组网配置：

    需使用GSD文件（设备描述文件）配置从站参数。

    主站编程工具（如STEP 7）需导入GSD文件识别从站。

2. 故障排查：

    常见问题：终端电阻未接、电缆屏蔽层破损、地址冲突。

    使用示波器检测波形，或用Profibus诊断工具（如BT200）。

3. 替代方案：

    老旧系统升级时，可用Profibus转Profinet网关实现协议转换。

 五、为什么Profibus仍被使用？

成熟稳定：30余年工业验证，可靠性高。

 成本低：传统设备无需更换即可接入。

 兼容性：支持多家厂商设备（西门子、ABB、菲尼克斯等）。

 Profibus是工业自动化的“经典协议”，尽管逐渐被Profinet取代，但在存量设备和特定场景（如防爆环境）中仍不可替代。理解其原理和实操细节对工控工程师至关重要。
