电线+空开=安全？匹配不对，分分钟出大事！

直奔主题 实用干货来了！

电线线径与空气开关的匹配是电气工程设计中的核心环节，直接关系着电路的安全性和系统稳定性。

现在，您将要了解一种更深入、更系统化的匹配方法和步骤，确保选型更加高效和精准。

01 确定负载电流

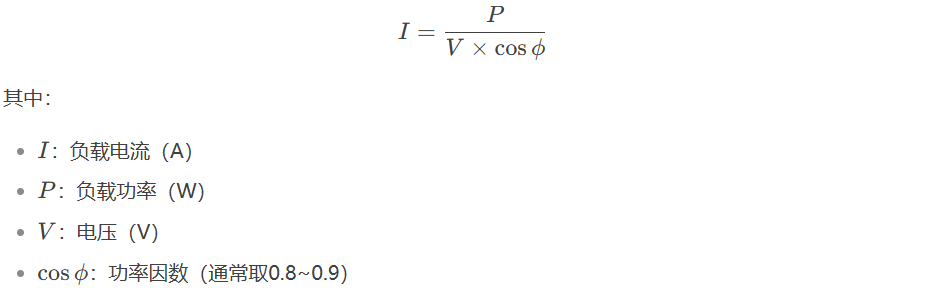

首先需要计算电路的负载电流，公式为：

示例：

单相220V电路中，负载功率为3000W，功率因数为0.85，则：

02 选择空开的额定电流

空开的额定电流应略大于负载电流，通常为负载电流的1.2~1.5倍。

示例：

负载电流为16A，则空开额定电流可选择：

16×1.2≈19.2 A

根据标准规格，选择 20A 的空开。

03 确定电线的载流量

电线的载流量需大于空开的额定电流，以确保电线不会过热。

常见电线载流量参考（以铜芯电线为例）：

• 1.5mm²：约16A

• 2.5mm²：约25A

• 4mm²：约32A

• 6mm²：约40A

示例：

空开额定电流为20A，则选择 2.5mm² 的电线（载流量25A）。

04 考虑启动电流

如果负载是电机等设备，启动电流较大，需选择更高额定电流的空开和电线。

• 空开可选择 D型曲线（适用于电机启动）。

• 电线载流量需留出更大余量。

05 匹配原则总结

• 空开额定电流：1.2~1.5倍负载电流。

• 电线载流量：大于空开额定电流。

• 电压匹配：空开额定电压 ≥ 电路电压。

• 极数匹配：单相电路用1P或2P，三相电路用3P或4P。

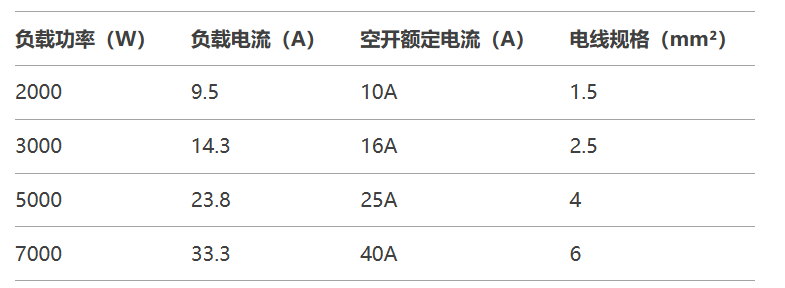

06 示例匹配表

注意：

1. 环境温度：高温环境下，电线载流量会下降，需选择更大规格的电线。

2. 线路长度：长距离线路需考虑电压降，适当增大电线规格。

3.  安全标准：选择符合国家标准的电线和空开（如CCC认证）。

4. 建议由专业电工进行安装和调试。
