发生故障电流增大，反应电流增大的保护。主要是通过检测流过保护安装处的电流幅值，来判定故障状态。电流保护一般由电流速断、限时电流速断和定时限过电流保护三部分组成。

一、电流速断保护

简单的来说就是，仅反应电流增大而能瞬时动作切除故障的保护。通俗一点：发生故障无时限切断故障，又称为无时限电流速断保护（电流Ⅰ段）。

1、明确几个概念

1）系统最大运行方式

线路发生短路，系统等值阻抗最小（Zs.min），通过的短路电流最大的运行方式。理解为并联并的越多则越小。

2）最小运行方式

系统等值阻抗最大（Zs.max），通过保护装置的电流为最小的运行方式。

3）最大短路电流

在最大运行方式下三相短路时通过保护装置的电流为最大，称之为最大短路电流。

4）最小短路电流

在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。

2、保护装置的整定

1）保护装置的起动值
对因电流升高而动作的电流保护来讲，使起动保护装置的最小电流值称为保护装置的起动电流。
2）保护装置的整定
所谓整定就是根据对继电保护的基本要求，确定保护装置的起动值(一般情况下是指电力系统一次侧的参数)、灵敏性、动作时限等过程。

二、电流速断保护原理及整定原则

1、原理讲解

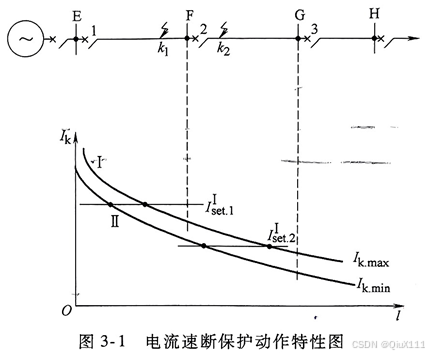

看图说话：如果线路EF故障选择性原则我们希望保护1动作；同理FG故障我们希望保护2动作。但是我们并不能轻而易举的实现，

事实上，k₁ 点短路和k₂点短路时流过保护1安装处的短路电流数值差别不大，因此保护1无法正确区分k₁点和k₂点短路。这就意味着，如果希望保护1在k₁ 点短路时动作，则在k₂点短路时也会动作，如果要求保护1在k₂点短路时一定不能动作，则在 k₁ 点短路时也无法动作。

为解决这个矛盾，通常都是优先保证动作的选择性，即从保护装置起动参数的整定上保证下一条线路出口处短路时不起动，即k₂ 点短路时保护1不能动作。在继电保护技术中，这又称为按躲开下一条线路出口处短路的条件整定。

2、整定计算

1）动作电流

保护装置的起动电流应按躲开下一条线路出口处或者本线路末端，通过保护的最大短路电流(最大运行方式下的三相短路电流)来整定。三相短路，对两相短路，

要求整定值set要大于kFmax。

在I kFmax，的基础上我们乘上一个可靠系数。这样就可以满足整定值set要大于kFmax。

例如：我们看保护2对应的线路是FG

G就是保护2的线路末端，也是下一级线路的出口。

注：set是整定值，rel是可靠系数，k.G.max和k.G.min为最大和最小短路电流。

下面我们再说一下短路电流怎么去计算，先看公式：

1、这个是最大运行方式下的三相最大短路电流，如果上角标是2就是最小运行方式的两相短路电流。Z1是线路的阻抗系数，Ld是线路的长度，它们的乘积就是线路的阻抗。Zs.min和Zs.max这个前面解释过，他的选择就可以区分，它们的运行方式是最大运行方式还是最小运行方式的问题。

2、看上面的公式，Zs在分母的位置Zs越小分母就小，整体的分式就会变大。同理Zs大，则相反不解释了。这样就对应了他的最大运行方式和最小运行方式。

3、下面就是说一下三相短路和两相短路，看这个公式。短流电流的大小取决于故障类型以及短路点和电源之间的阻抗 Zx，一般可表示为

这里我们主要看我们的Kk；三相短路，对两相短路，。对应计算的时候我们要乘以对应的系数。

这样的话计算的整定就完成了，下文我们会在进行实战计算。

2）动作时限

保护的动作时限速断保护瞬时动作切除故障，因而速断保护的动作时间取决于保护装置的固有动作时间，一般小于100ms，理论上可以认为

3）灵敏性校验

先了解他的概念后面我们在实战计算中详细讲解步骤。

用保护范围的大小来衡量。

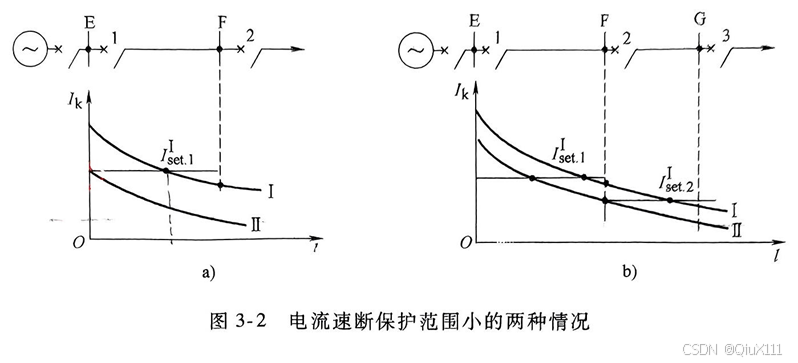

当系统为最大远行方式时，电流速断的保护范围为最大。出现系统最小运行方式下的两相短路时，电流速断的保护范围为最小。下图来解释：

Ⅰ为最大运行方式，Ⅱ为最小运行方式。看图a）对应的横线。相同的整定电流下，Ⅰ有保护范围，Ⅱ的保护范围为0。同b）同理保护范围变小了。

所以我们要求：

3、原理接线

直接上图：

这里的符号不是新国标，但是应该可以看的明白。

电流互感器传入电流继电器，如果达到整定值就会闭合，给信号给到中间继电器，辅助节点闭合。（正常情况下我们线路是闭合的QF闭合QF1闭合。）给到信号继电器发出信号，再给到跳圈去跳闸。

这里有几个关键问题，KA的作用主要是：

1.增大节点的容量

2.增大装置的动作时限（0.06-0.08s）

3.QF1接点的作用是保护KA的接点。防止大电流反串回来损伤KM。

三、小结

1、特点
优点:动作迅速，简单可靠
缺点:不能保护线路全长，单独使用不能作为主保护保护范围直接受系统运行方式变化的影响。

2、保护的使用情况
当系统运行方式变化很大，或者被保护线路的长度很短时，速断保护就可能没有保护范围。因而不能采用。在个别情况下，有选择性的电流速断也可以保护线路的全长，例如当电网的终端线路上采用线路-变压器组的接线方式时

仅靠动作电流值来保证其选择性；能无延时地保护本线路的一部分(不是一个完整的电流保护)

四、实战分析

如图3-1所示的110kV 网络, 已知系统最小电抗 Xs.min=13Ω, 系统最大电抗 Xs. max=18Ω。E-F线路电抗 XE-F=21Ω。Ki rel=1.25。试对 E-F线路的电流速断保护 1 进行整定计算并校验其保护范围。

解：

1）电流速断保护的整定值按躲开F变电站母线短路的最大短路电流整定，即 三相短路，

这里的115的意思Un=110 x 1.05；分子为相电动势/根号3

2）动作时间

3）校验，我们这里选择最小运行方式下两相短路电流来计算，看是否满足下面要求。

对两相短路， Xs取最大

反解出最小保护范围看他是否大于15%，如下公式。

可见保护范围满足要求。

若要验证最大范围上面的条件取反即可，Xs取最小，Kk取1即可，求出lmax看是否≥50%。
