一、变频串联谐振耐压系统
首先我们一下什么是串联谐振耐压，通过改变电源频率，使电抗器的电感和被测电缆的电容达到谐振，从而让电缆获得高电压，大电流。
二、电抗器串联和并联的几个关键因素
1、电抗器的选择
以27.5kV为例，需要达到试验标准中2U0=55kV（这个的2U0是试验标准，需要去查询各单位所定的标准或者国标），如果我一个电抗器的电压为Ue=28kV，这里28 X 2 =56 ＞55kV，根据电压的关系我们需要串联两个电抗器，图1是电抗器的铭牌。

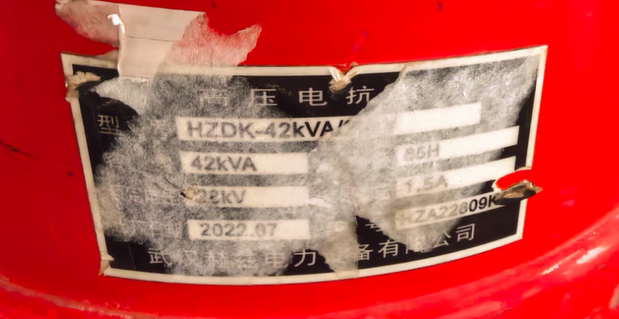

图1
名牌上面写，额定电压28kV，额定电流1.5A。这两是数据是关键我们后面都是围绕这两个数
据来展开。电抗器的型号不同数据也不一样。
举个例子：如果我们对10kV电缆试验，2U0=20kV，上述的电抗器我们取一台即可。
2、判断频率
串联谐振的公式：
这个公式原理在这里不过多解释了，如果不懂去看一下电路基础里面的谐振电路。或者看一下这位博主的文章： 谐振电路解析：串联谐振与并联谐振的特性与应用-CSDN博客
这里我们的要求是通过计算我们要满足频率 f 在区间（30，300），L是串联电抗器的电抗，C为电缆的电容。
3、电流的判定
电抗器的连接保证电缆的电流小于等于电抗器的电流。上面我们已经提到了，电抗器的额定电流为1.5安，如果是串联，两个电抗器也是1.5A，只有在并联的情况下才能去分流，后面我们会用案例来讲解。
三、电感的计算
串联谐振：每一个电抗器电感L，则两串联电感L2=2 L * 1.1，三串为L3=3 L * 1.15，以此类推。1.1、1.15为互感系数，以0.05递增。
并联谐振：每一个电抗器电感是L，则两并联电感L2=L /2，三并为L3=L/3，以此类推。
简单总结：
最通俗的解释，我们只需要调整下面几个量。
一看电压：是不是满足试验电压的要求
二看频率：是不是在30Hz-300Hz之间
三看电流：是不是大于电缆电流
把上面三个量都调整好了就可以开始试验了，这里如何将它们调整好主要是通过它们的串并联，下面我们开始实战一下。
四、实战分析
案例1：串联电抗器（提高电压）
测试对象：35kV XLPE电缆，长度800米，电容C=0.15μF
试验要求：工频耐压52kV，频率范围30-300Hz
电抗器参数：单台额定电压30kV，电感L1=150H，额定电流2A
步骤分析：
1、电压分析
电压需求：52kV > 单台30kV → 需串联
串联台数：n ≥ 52kV/30kV ≈ 1.73 → 取2台串联
总电压能力：30kV×2 = 60kV ≥ 52kV（满足）
2. 计算总电感（含互感系数）
2台串联：L = 2×150H ×1.1 = 330H
3. 验证谐振频率：
=23.5Hz < 30Hz（频率过低，需调整）
4. 调整方案
增加并联电抗器组（降低总电感）： 若并联2组串联电抗器（共4台），每组电感330H → 总电感330H/2 = 165H 。

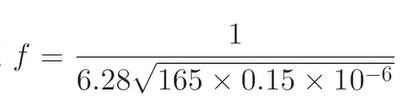

新频率：
≈ 33.5Hz （满足30-300Hz）
5. 电流验证：
单台电抗器电流：1.65A/2（并联组数）= 0.83A ≤ 2A（安全）
结论：需采用2串2并（共4台）结构，同时满足电压、频率和电流要求。
这里需要提一下，如果频率大于300，这个时候的调整是在电缆的前端去并联一个电容，根据上面的公式C增大，f减小。
案例2：并联电抗器（提高电流）
测试对象：10kV电缆，长度2000米，电容C=0.4μF
试验要求：耐压22kV，频率≥30Hz
电抗器参数：单台电感L=50H，额定电压25kV，额定电流1A
步骤分析：
1、电压分析
电压需求：22kV ≤ 25kV → 无需串联，单台即可
2. 单台频率计算：
频率合格
3.电流验证
单台的电流为1A ，不满足条件需要并联。
4. 确定并联组数
并联组数n ≥ 1.97A/1A ≈ 1.97 → 取2组并联
总电流能力：1A×2 = 2A ≥ 1.97A（满足）

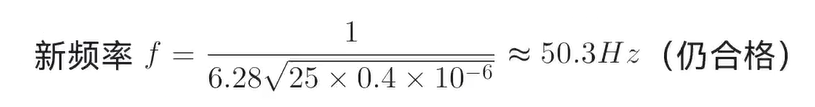

5. 调整后参数：
总电感L = 50H/2 = 25H
结论：需2台电抗器并联，满足电流需求且频率在允许范围。
总结规则：
1. 串联优先：当试验电压超过单台电抗器额定电压时，必须串联，并计算互感修正系数（经验值1.1-1.2）。
2. 并联补充：若串联后频率过低或电流超限，通过并联降低总电感/分担电流。
3. 频率闭环：最终需验证
是否在30-300Hz范围内。
实际工程技巧：
电缆电容可通过公式
估算，或直接测量； 互感系数随电抗器间距变化，密集排列时取1.1，间距>1米时可忽略（取1.0）； 优先通过增减并联组数调整频率，避免过度串联导致系统笨重。
案例3：这是一道竞赛题
题目：变电所馈出电缆隧道新敷设2根27.5kV高压户外终端电缆，用一套工频调感串联谐振耐压试验装置对27.5kV两根电缆单独进行50Hz交流耐压试验，已知电缆的单位容量为：0.13µF/cm,串联谐振耐压试验装置共配有两台200kV可调电抗器，每台电抗器的最小电感值L1＝600H。（1）利用该试验装置对该型号电缆做多能试验多少米？

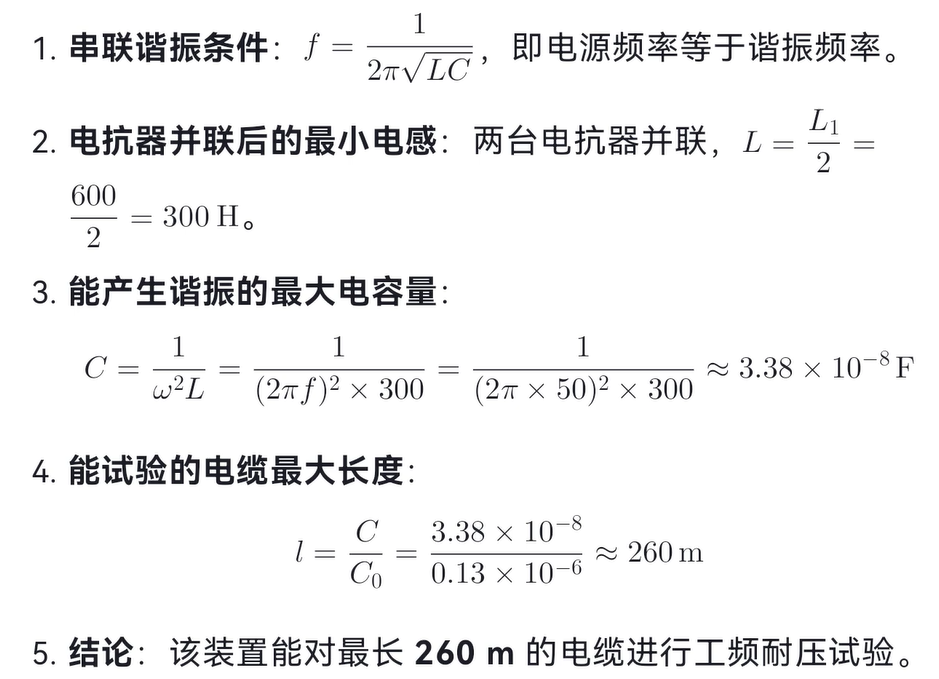

答案如下：
分析一下为什么：
这个题目说能做多少米，意味着越多越好。
看这个公式，我们可以也知道，如果C越大意味着我电缆就越长。如何让C辩大，这里就需要将L变小，L这么去变小就需要将两个电抗器去并联这样的话我L就会变小。
关键点分析：
关键点分析
1. 电抗器并联 vs 串联
- 并联：降低总电感
，适用于大电容负载（长电缆）。
- 串联：提高总电感
，适用于高电压需求。

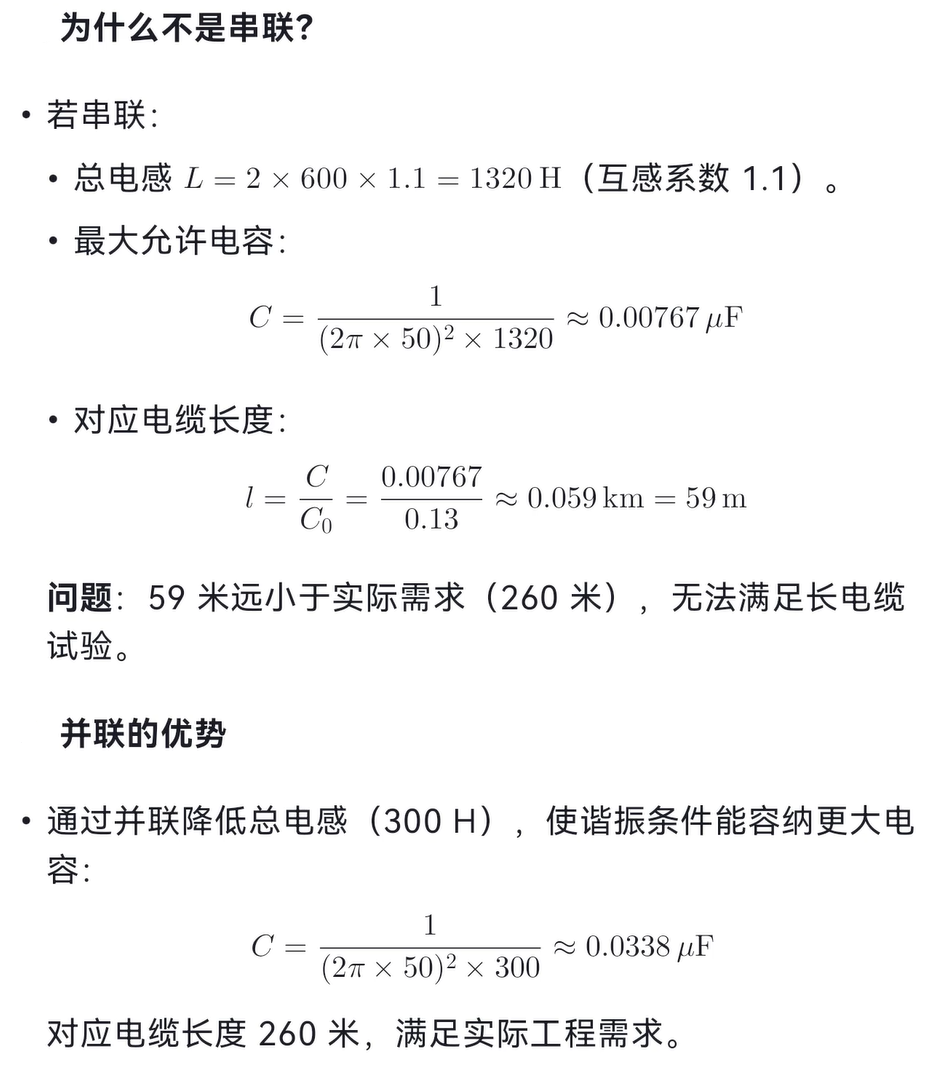

- 本题选择并联，是因为：
- 试验电压 27.5 kV << 单台电抗器耐压 200 kV，无需串联。
- 并联可降低电感，适应更大电缆电容（更长电缆）。
2. 为什么用最小电感？
- 电抗器可调，最小电感对应最大电容负载（最长电缆）。
- 若电感更小（如 1 50 H），可测更长电缆，但题目给定最小 600 H（并联后 300 H）。

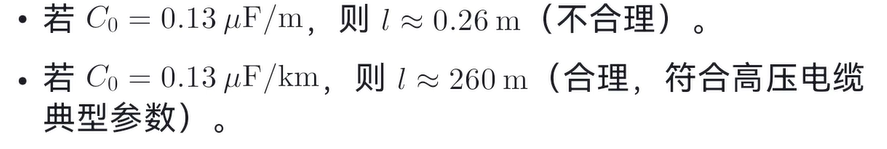

3. **单位电容 \( C_0 \) 的合理性**
结论
原计算完全正确：

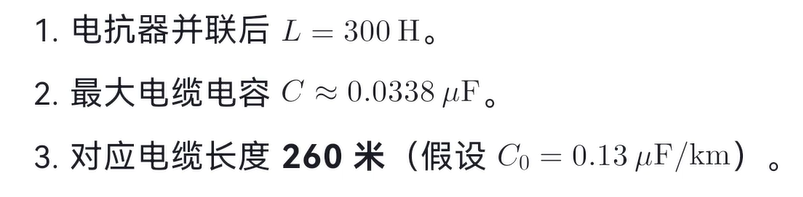

最终答案：
用这套试验装置能对最长260 米的该型电缆进行工频交流耐压试验。

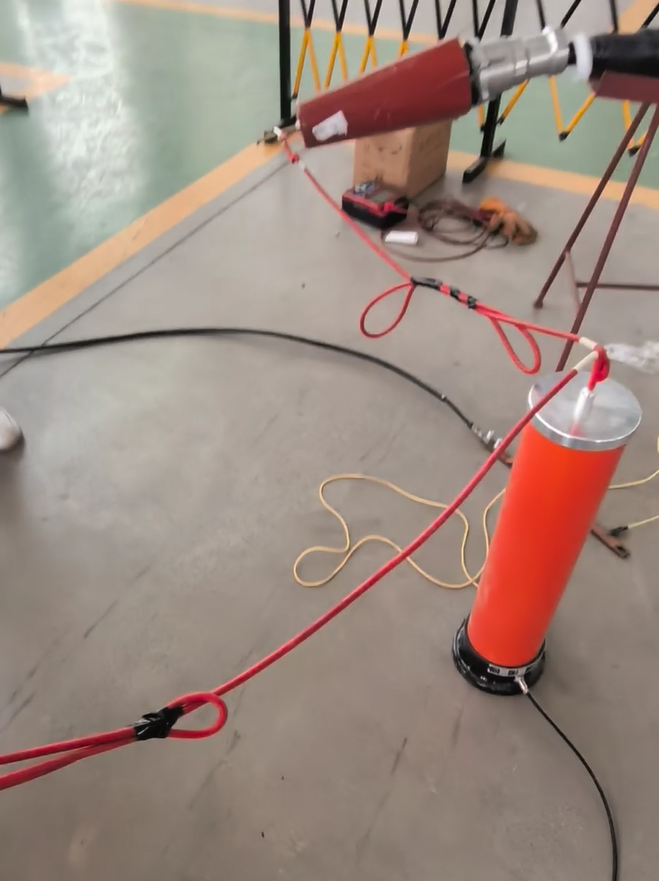

五、实物接线

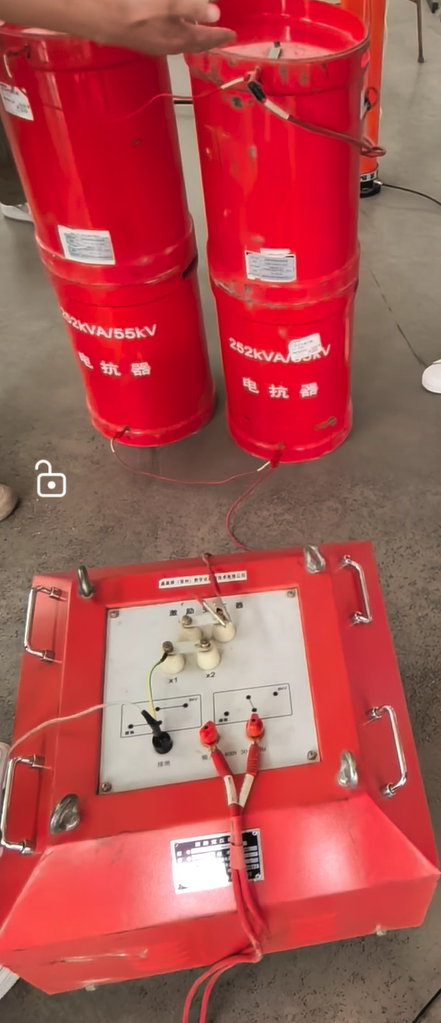

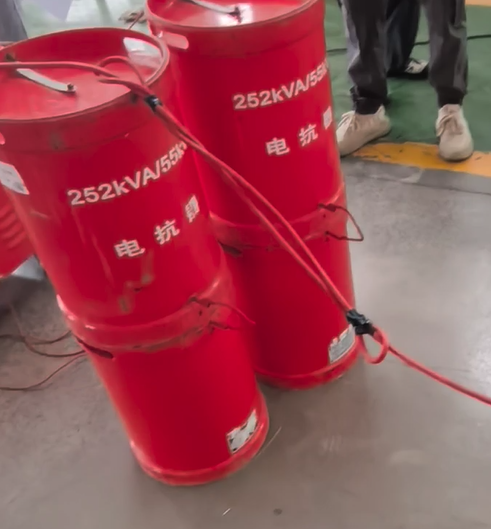

解释一下上面的电抗器，这样的排列叫两串两并，两个小的串在一起，叫两串。然后并了一组和两串一样这时候和前面一组合起来叫两并。如果是两串三并，就是这样两个小的串连叫A，然后复制2个一样的A，这时候就有3个A就叫三并。
试验时：电缆的铠装和护层接地。
以上就是串联谐振试验的原理解释和实战分析，这里的接线可能表达的不太清楚，如果有需要了解或有问题的话可以与我沟通我们在进行探讨。
文以至此都是博主的学习总结，不当之处请批评指正，谢谢。
