Otii测量场景I：为嵌入式设备供电并测量能耗

本文链接：https://blog.csdn.net/Qoitech/article/details/146049145

在嵌入式系统或物联网产品开发过程中，硬件和软件工程师常常需要评估设备的能耗表现。这一过程操作简便，但设置至关重要，因为它必须确保能够持续监测并分析设备的能耗数据。通过本设置，您可以实时测量，并对比不同的录制结果，非常适合进行回归测试和固件调试，以确保效率持续提升。

在此场景中，Otii 仪器（Arc Pro 或 Ace Pro）连接至被测设备，充当功率分析仪和电源供应器。它能够测量被测设备的电流消耗、电压、功率和能耗等参数。

设置步骤

用Otii应用程序开始测量

分析测量数据

硬件：Otii Arc Pro 或 Otii Ace Pro

设置步骤

步骤一：连接设备：通过 USB 将 Otii Arc Pro 或 Ace Pro 仪器连接到计算机。如有需要，可通过电源插座为仪器提供额外电源。

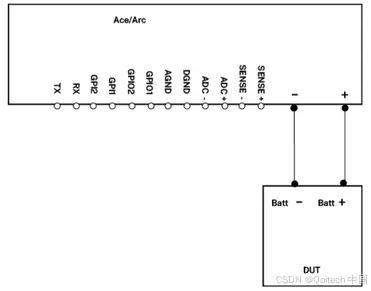

步骤二：连接被测设备：

将 Otii Arc Pro 或 Ace Pro 的正极香蕉插头（标有“+”）连接到被测设备的电池正极或电源正极。
将负极香蕉插头（标有“-”）连接到被测设备的电池负极或电源接地端。

用Otii应用程序开始测量

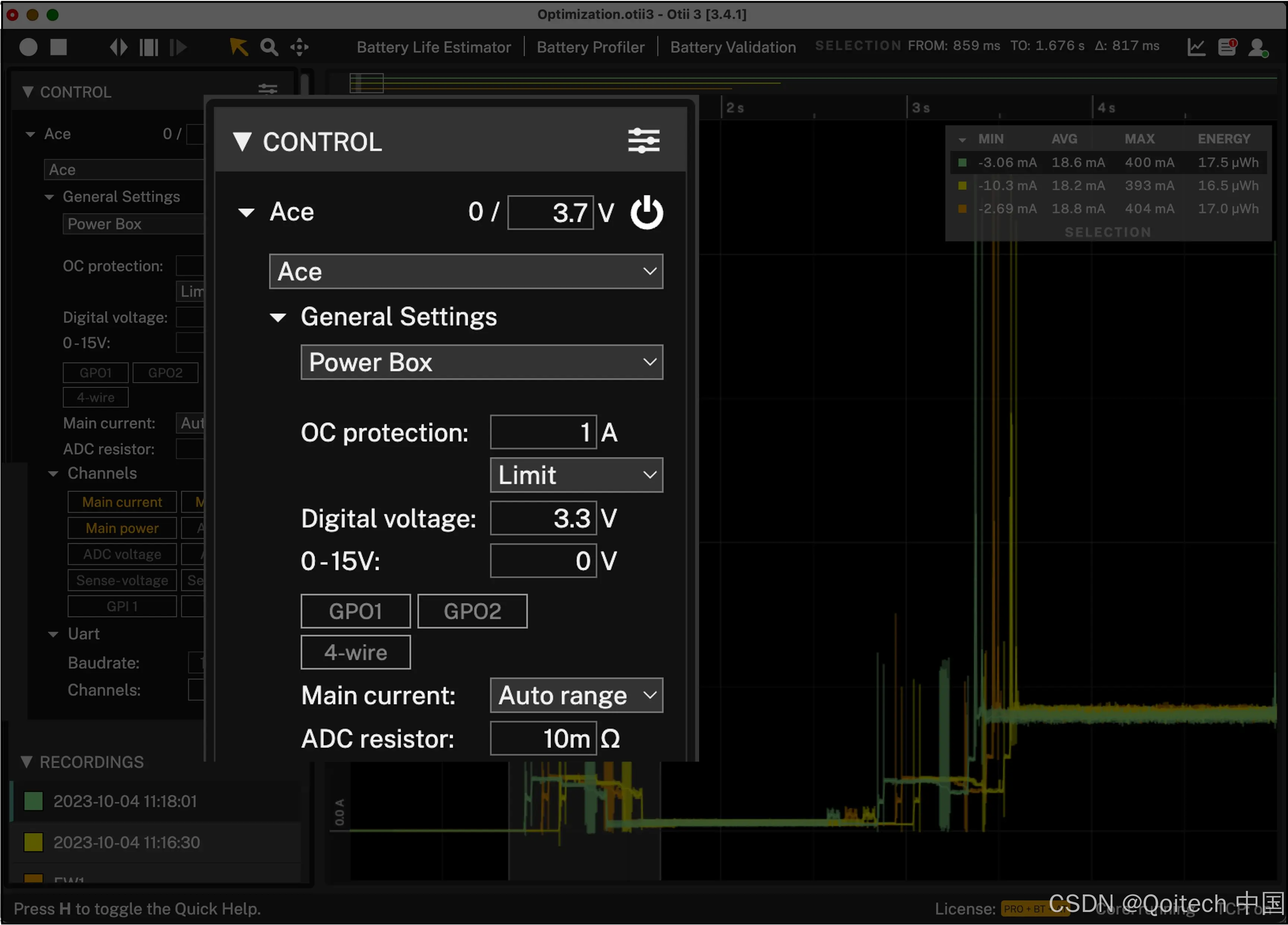

步骤一：添加仪器：在应用程序左侧的侧边栏中，点击“Control”下的“Add Arc/Ace”添加仪器。如需，可右键单击仪器名称进行重命名。

步骤二：设置电压：在Arc或Ace 仪器下，设置所需的电压值，以供电给被测设备。默认选择“Power box”，并启用 OC 保护功能。

步骤三：选择测量通道：在“Channels（频道）”中，选择要录制的测量参数，如“Main Current”（主电流）、“Main Voltage”（主电压）、“Main Power”（主功率）。选定的通道将在后续显示对应的录制曲线。

步骤四：点击左上角○，开始录制。此时可能会看到噪声曲线，表示设备尚未启动。

步骤五：就在Arc/ Ace设备名称旁边，点击“On”按钮打开电源。从现在开始，被测设备数据将开始录制。

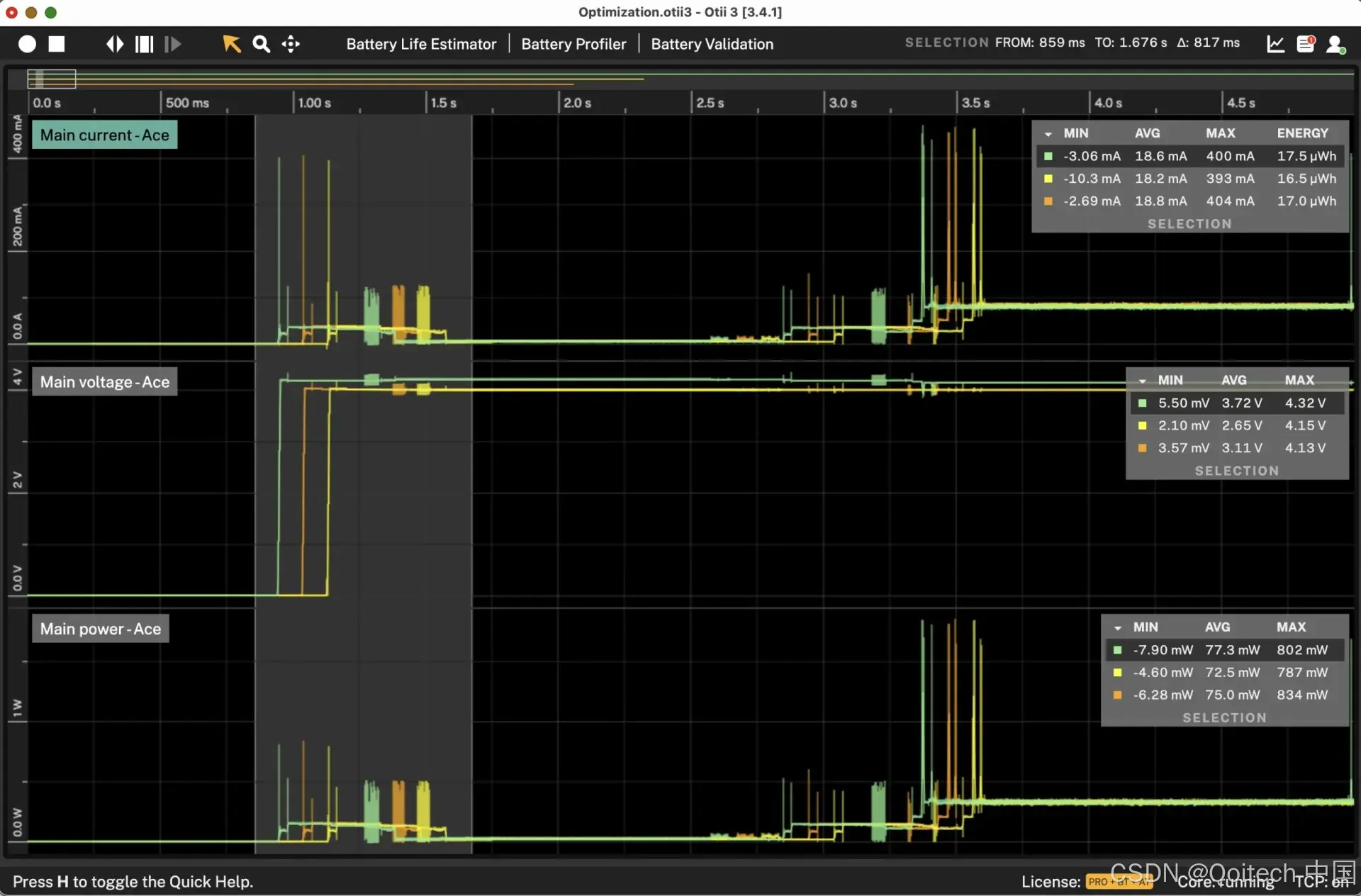

分析测量数据

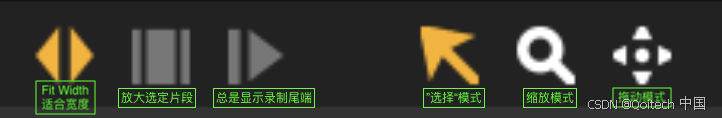

查看录制数据。**选择并查看录制的片段。选择录制片段。要查看整个录制，请按工具栏里的“Fit Width（适合宽度）“按钮，或者快捷键W。
分析曲线。**使用缩放工具(Zoom Tool)可以放大、缩小，或拖动工具(Drag Tool)移动曲线。启用Follow模式可使视图跟踪录制尾端。更多操作请查参阅官方文档。
查看统计数据。**在录制曲线的顶部右侧可查看数据，”Min（最小值）“、”Avg（平均值）“和”Max（最大值）“。请注意，查看特定录制片段的数据时，在”Settings（设置）“里选择“Project（项目）”，查看整个录制的数据时，在”设置“里选择“View（视图）”。
选择并分析片段。**在录制曲线中选择特定部分，即仅分析目前选择的特定片段。显示的数值为该选定曲线部分的值。
比较多个录制。**同一个项目可进行多个录制。右键单击已有录制名称进行重命名，或者以不同颜色区分。启用顶部左上角的“Drag Tool(拖动模式)”时，按住Alt并同时拖动图表，即可对当前的录制进行横向移动，可同步录制便于比较。
保存项目。**通过”File（文件）“>”Save Project (保存项目)”来保存录制。项目保存为.otii3文件，打开时只需使用Otii应用程序，无需连接Otii 仪器。
导出项目。**将项目导出为zip压缩文件，之后可以导入Otii，方便与同事或者供应商合作。只需将导出的.otii3项目文件发送给他们即可使用，十分方便。
导出数据。**选中一个录制，右键单击即可将该录制的所有测量数据导出为csv文件。

💡 快速了解Otii

在一个项目中，您可以进行多次录制，每次录制都可以重命名并设置不同颜色。
在测量过程中，点击录制曲线会暂停视图滚动，但录制仍在进行。点击“Fit Width”或启用“Follow”模式，可重新观察实时录制情况。
要打开 .otii3 文件，只需使用 Otii 应用程序，无需重新连接 Otii 仪器。任何人都可以下载 Otii 应用程序，方便与团队、客户或供应商共享数据。
