三相VIENNA整流器simulink仿真：输入220V，输出800V，功率因数高，THD低，电力电子方向入门学习：三相VIENNA整流，维也纳整流器simulink仿真详解

三相VIENNA整流，维也纳整流器simulink仿真
输入电压220v有效值
输出电压800v纹波在1%以内
0.1s后系统稳定
功率因数＞0.95
电流THD＜5%
开关频率20k

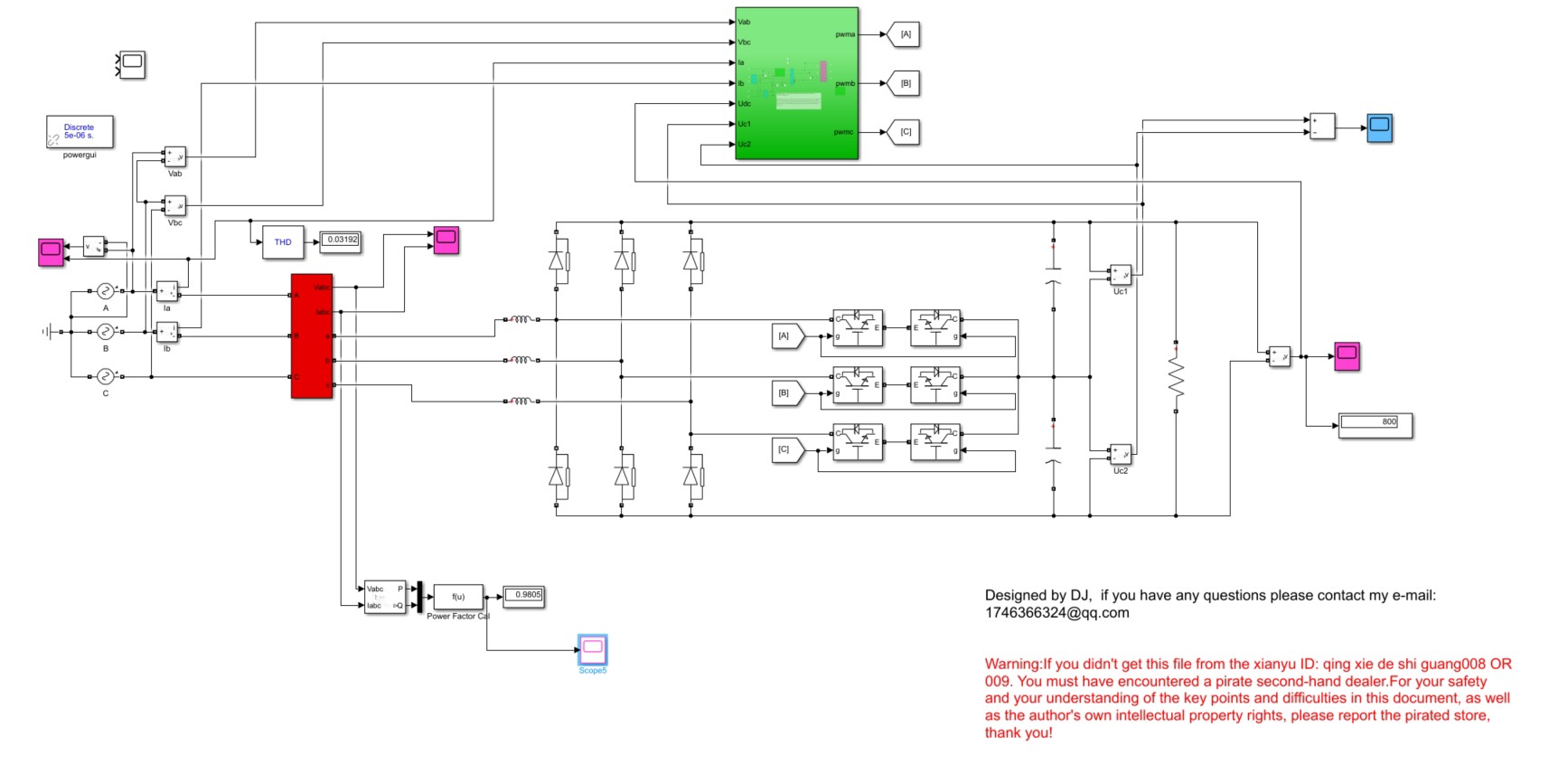

图一为拓扑，可以看到功率因数和THD以及输出电压

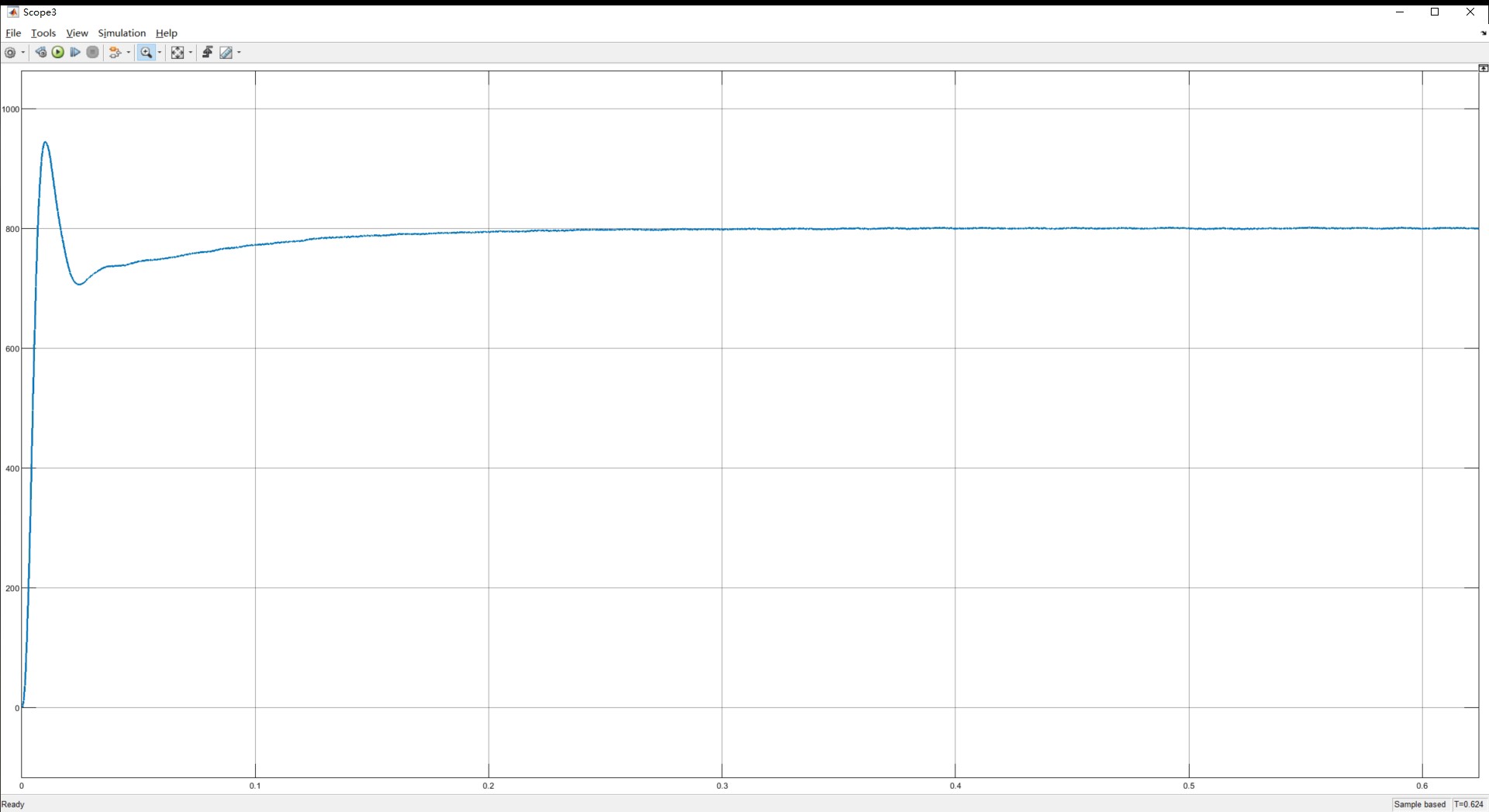

图二为直流输出电压

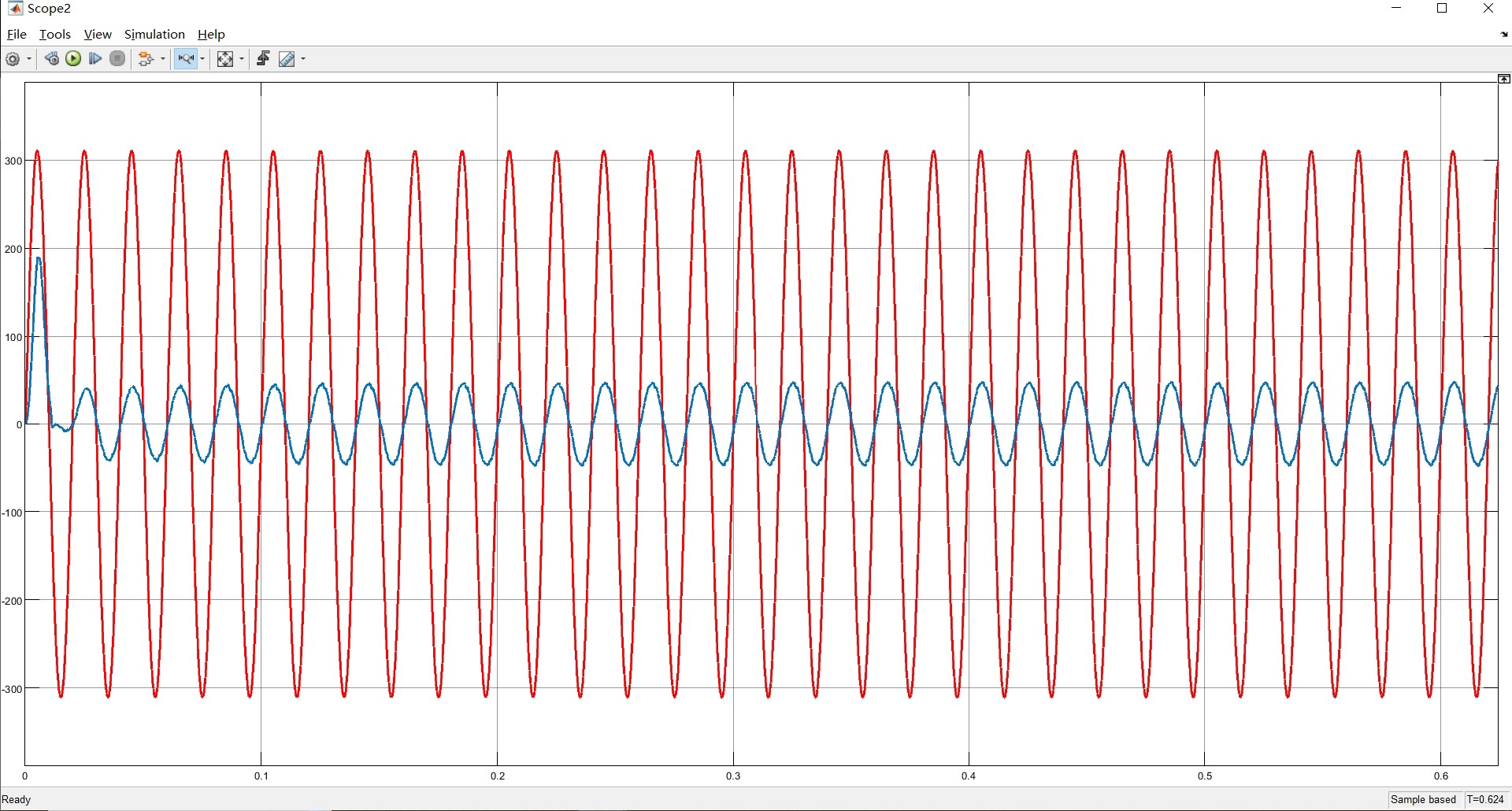

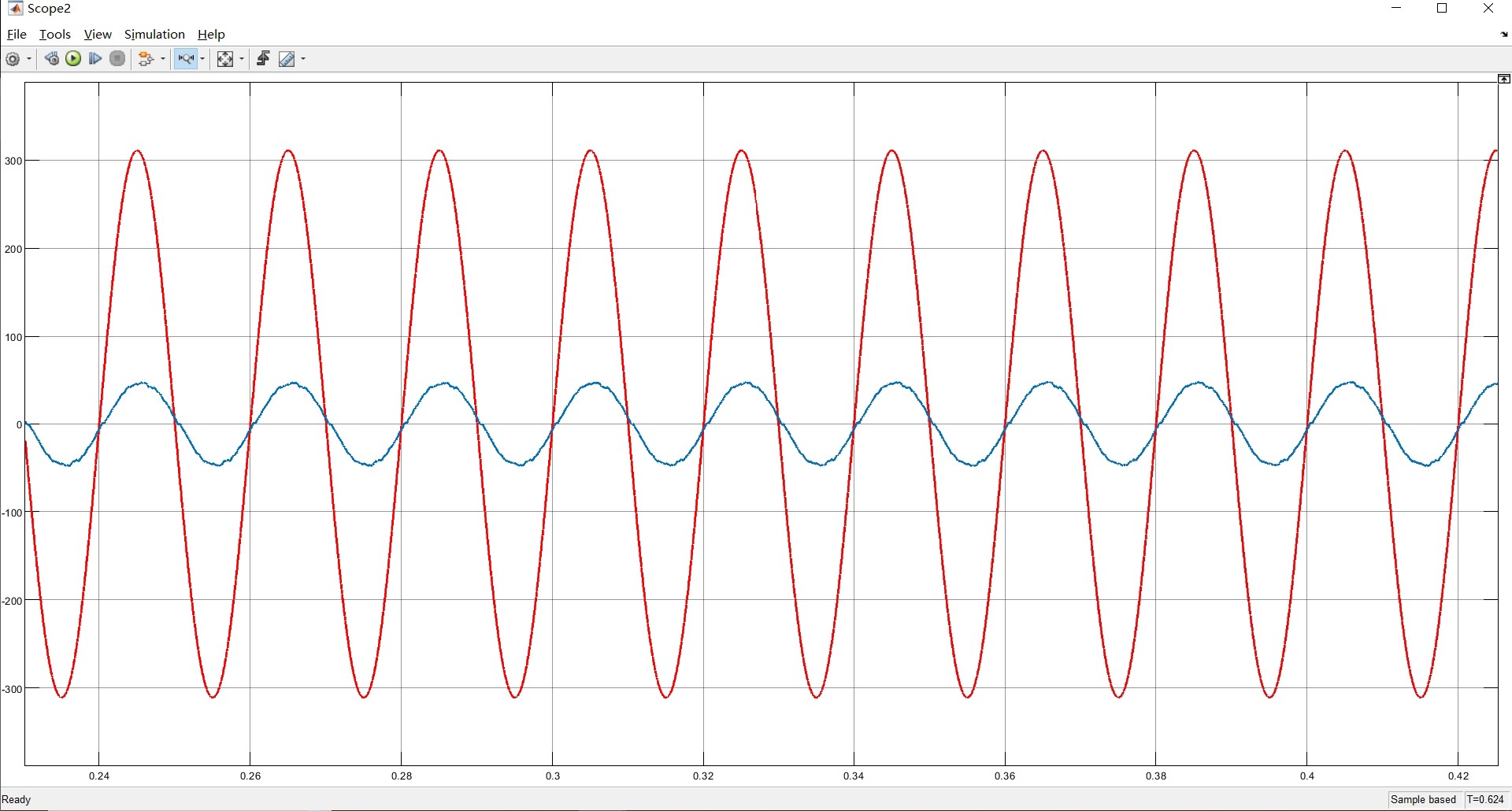

图三四为a相电压电流

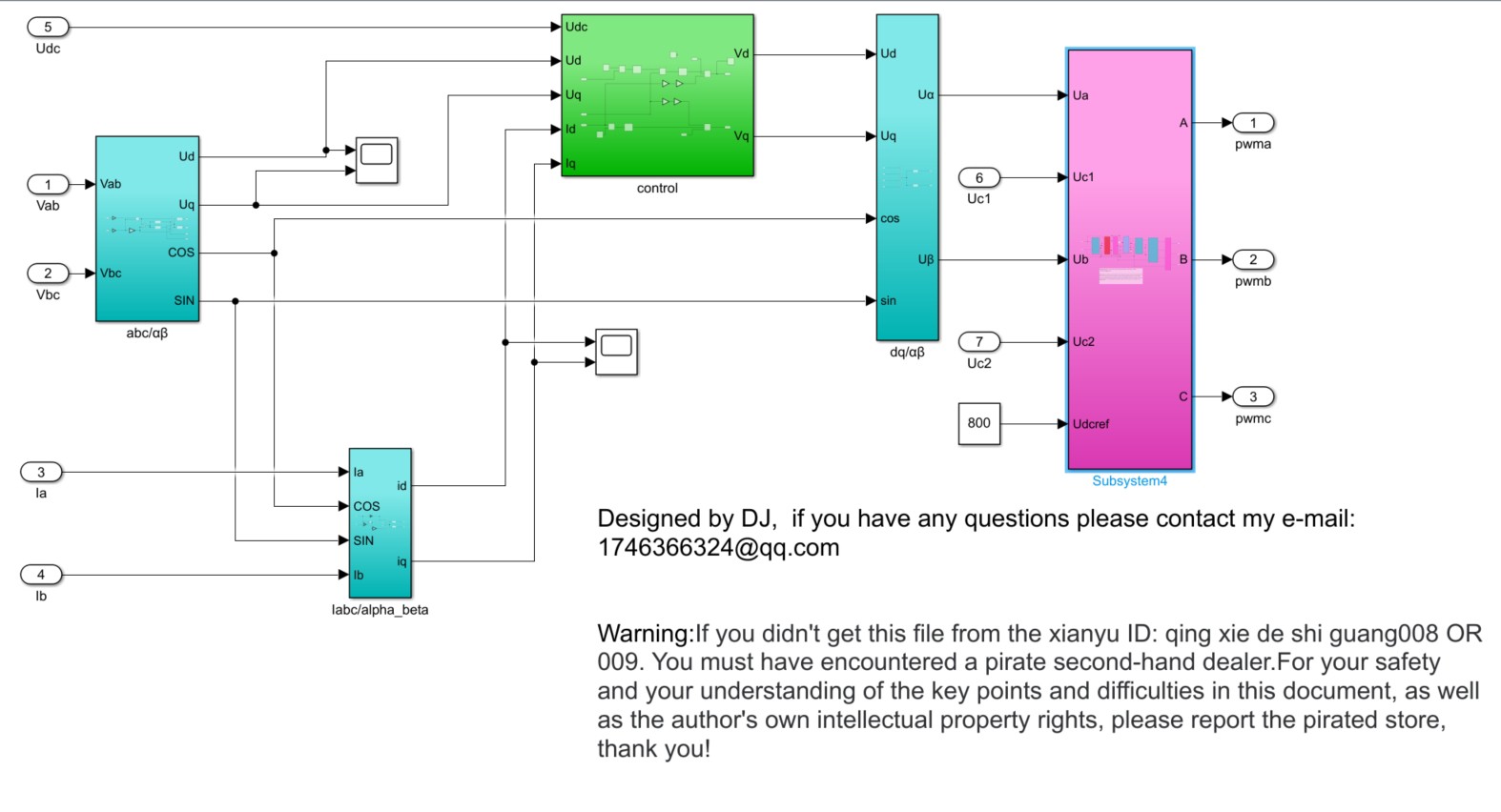

图五为控制等计算的总体框图

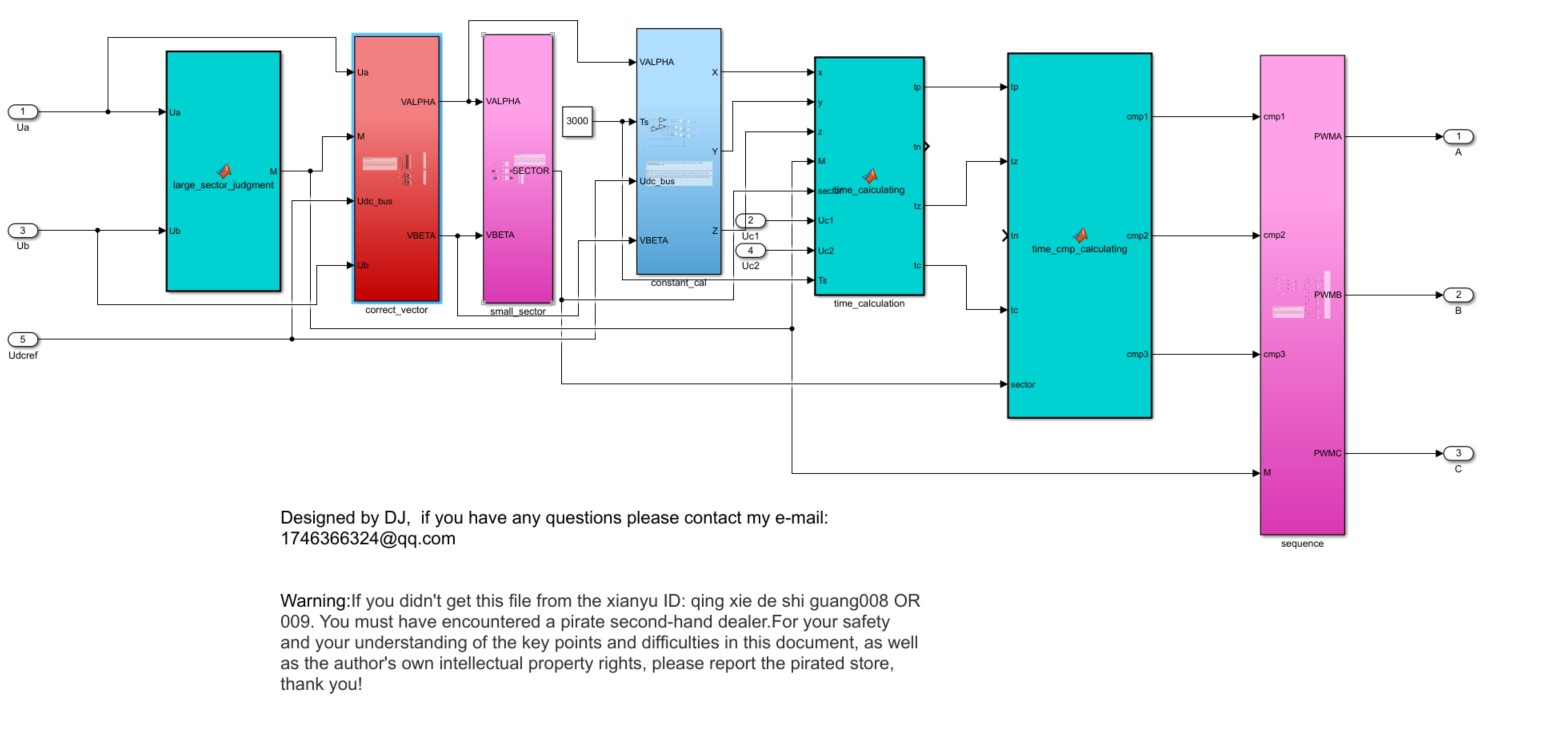

图六为svpwm调制框图

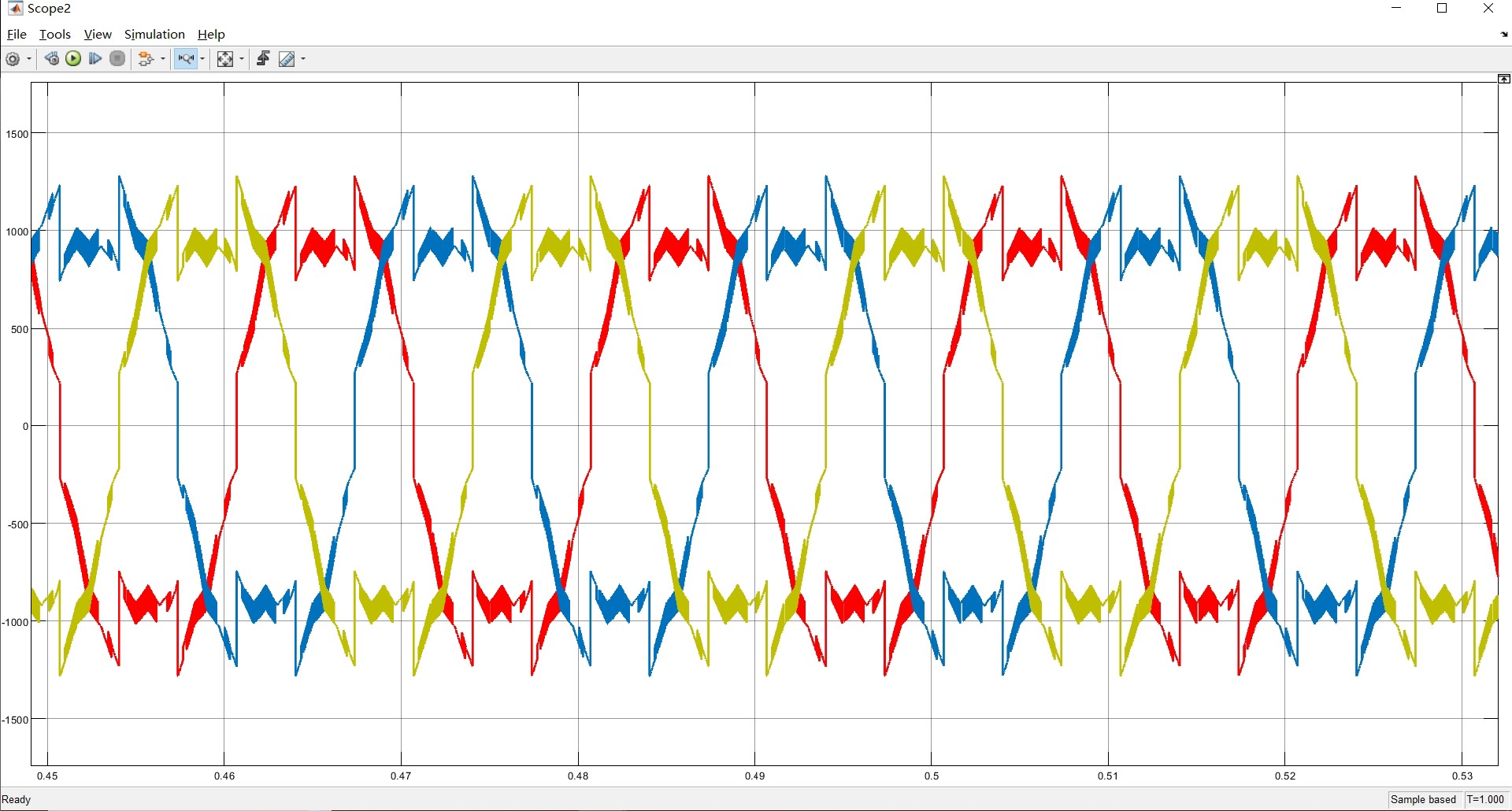

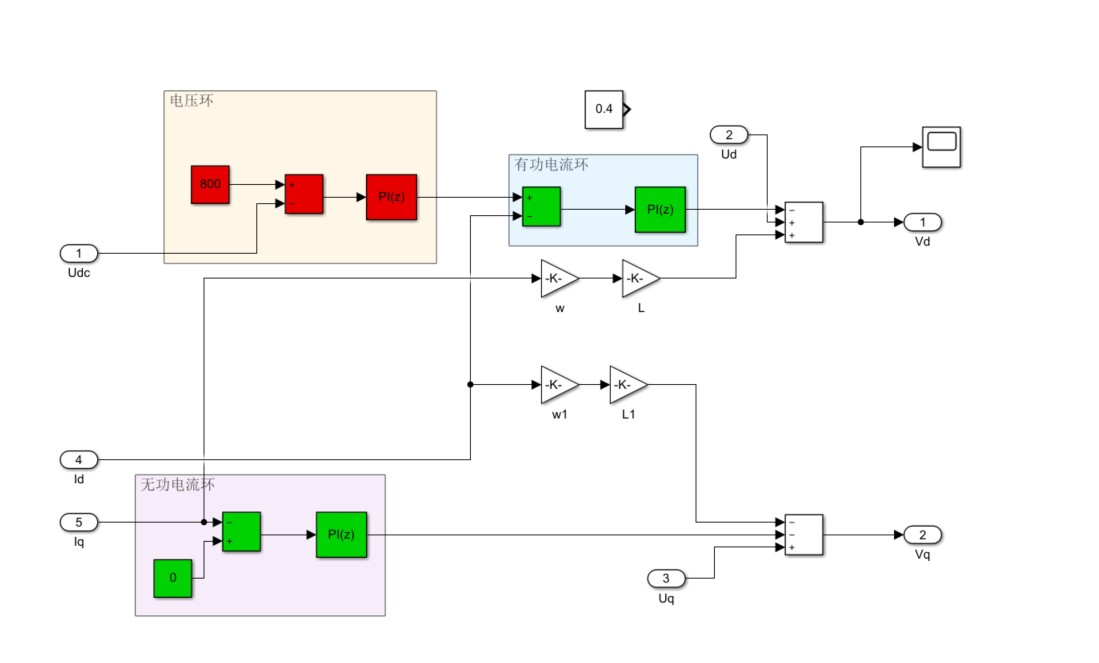

图七为双闭环控制图八为输出调制波
可作为电力电子方向入门学习～～

ID:2499721374087645

倾***8

标题：三相VIENNA整流器的设计与仿真

摘要：本文介绍了一种基于VIENNA拓扑结构的三相整流器设计与仿真。该整流器具有输入电压220V有效值，输出电压800V的稳定性，纹波小于1%。系统稳定时间为0.1s，功率因数大于0.95，电流畸变小于5%。开关频率为20kHz。通过图形化的视觉展示，我们可以清楚地看到功率因数，电流畸变以及输出电压等关键指标。本文还介绍了整流器的整体框图、SVPWM调制框图以及双闭环控制框图，以及输出调制波的图示。本文适合作为电力电子入门学习的参考资料。

一、引言
在电力电子领域，三相整流器被广泛应用于各种电力系统中，如工业驱动、电网接口等。本文通过使用VIENNA拓扑结构实现三相整流器的设计与仿真，旨在介绍该整流器的工作原理和关键参数的控制的方法。

二、设计与仿真
1.整流器的拓扑结构
通过图一，我们可以清晰地看到整流器的拓扑结构。该拓扑结构能够实现高功率因数、低电流畸变和稳定的输出电压。在设计过程中，我们需要注意控制电流畸变和保持输出电压的稳定性。

2.关键参数的控制
为了满足设计要求，我们需要控制功率因数大于0.95，电流畸变小于5%以及输出电压稳定在800V。通过图二，我们可以直观地了解到输出电压的波形。为了实现这些控制，我们需要优化控制策略，提高整流器的性能。

3.整流器的稳定性
系统稳定性是整流器设计中非常重要的一个指标。在本文中，我们将系统稳定时间设置为0.1s。通过合理的控制策略和参数选择，可以保证整流器在稳定时间内达到稳态工作。

4.整流器的参数分析
功率因数和电流畸变是衡量整流器性能的重要指标。通过图三和图四，我们可以清楚地看到a相电压和电流的波形。通过分析这些波形，我们可以得到功率因数和电流畸变的具体数值。

5.整流器的控制策略
整流器的控制策略对整流器性能的影响非常大。在本文中，我们采用了SVPWM调制方法实现对整流器的控制。通过图六，我们可以清晰地看到SVPWM的调制过程和框图。

6.整流器的闭环控制
为了进一步提高整流器的稳定性和动态响应，我们采用了双闭环控制策略。通过图七，我们可以了解到双闭环控制的结构和工作原理。

7.输出调制波的分析
为了验证整流器的性能，我们对输出调制波进行了分析。通过图八，我们可以清晰地看到输出调制波的波形，进一步验证了整流器的稳定性和纹波要求。

三、总结
本文介绍了一种基于VIENNA拓扑结构的三相整流器设计与仿真。通过图形化的展示，我们可以直观地了解到整流器的工作原理和关键参数的控制策略。通过优化控制策略和参数选择，整流器可以实现高功率因数、低电流畸变和稳定的输出电压。本文适合作为电力电子入门学习的参考资料。

四、致谢
感谢各位对本文的支持和阅读！

参考文献：无
