485通信波形怎么看

1.波特率：假设波特率为19200

2.帧格式：假设命令为 0x01 0x03 0x00 0x47 0x00 0x01 0x34 0x1f

3.波形：

3.1 这里通信的帧格式为：19200bps，1个停止位，无校验。

所以传输一个字节需要的时间：
1(start bits) + 8(data bits) + 1(stop bits) = 10 (bits);1/19200 = 0.0052(ms);

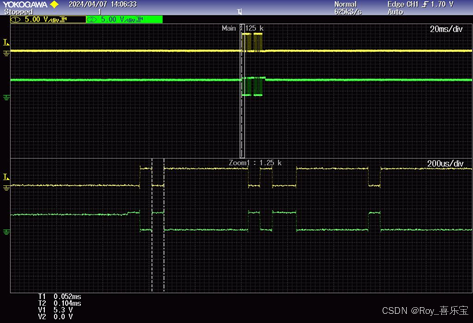

10(bits) * 0.0052(ms) = 0.52(ms/byte)，如上图所示。

另外，数据在传输过程中，低字节在前，高字节在后，这样就可以去识别波形所表示的时间数值，如下两张图，说明的是0x01和0x03。光标范围内的表示一个字节，0.52ms。

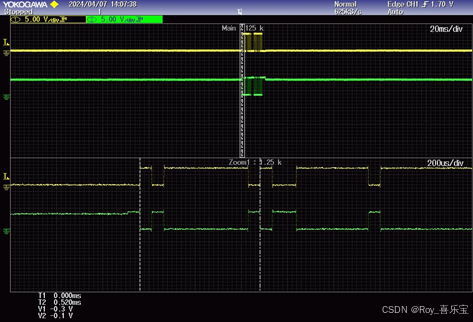

0x01

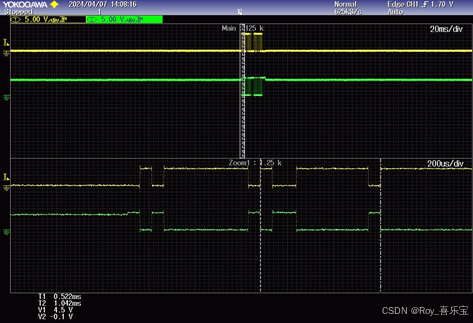

0x03
