1、启动软件,打开Renesas Flash Programmer烧录程序。

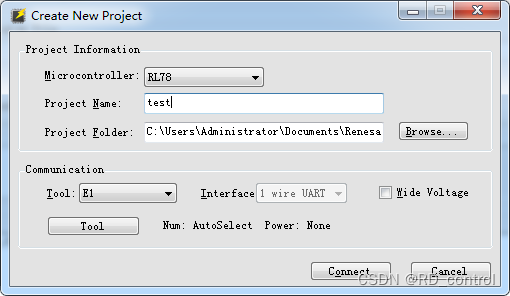

2、新建工程, File—>creat new project。选择RL78系列
Micrecontroller:芯片所属族类
Project Name:烧录工程名字
Project Folder:烧录工程存储地址
Tool:烧录工具类型

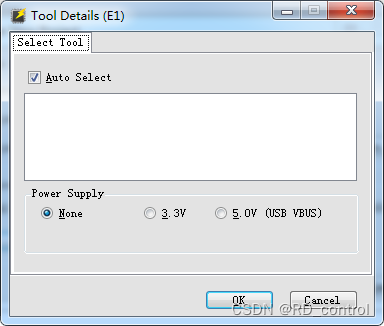

3、连接工具,显示E1系列号,板上供电和仿真器供电只能2选1.
Tool:根据实际使用的仿真器选择,E1/E2_lite等等
Power Supply:是否选择从仿真器端供电,None / 3.3V
注意:选了3.3v,主板就不能再另外供电,否则会烧录失败。
选了None,主板需要供电,才可烧录成功

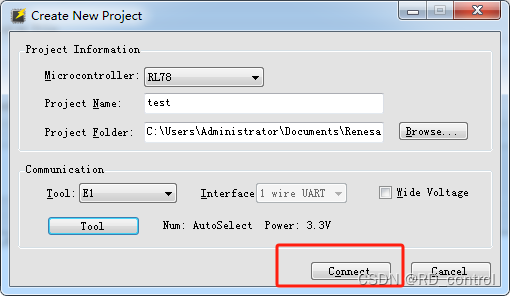

4、连接E1

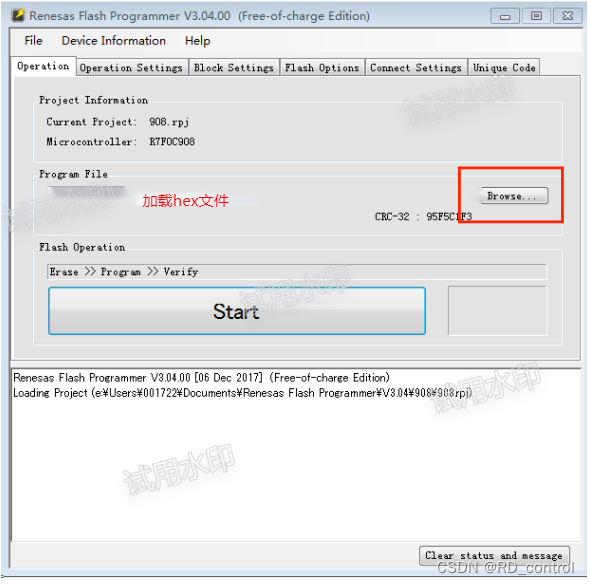

5、加载HEX文件,启动烧写
