单相可控整流电路知识要点

一、可控整流电路

用晶闸管组成的整流电路可以把交流电路变换成大小可调的直流电，称为可控整流。

1.单相半波可控整流电路

（1）电阻性负载

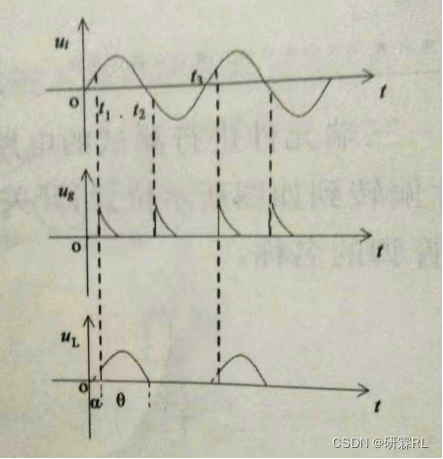

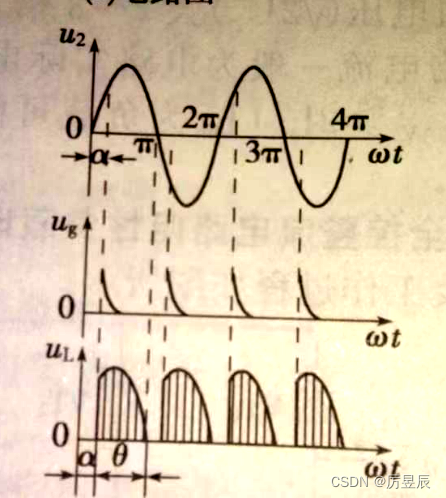

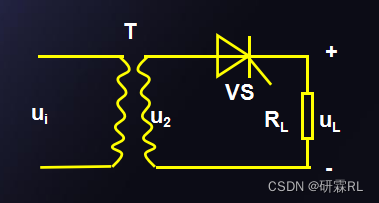

①电路、波形图如图所示：

 ②工作原理

0~t1期间，VS虽承受正压，但门极无触发信号，不导通，UL=0.

t1~t2期间，在门极触发信号UG作用下，VS导通，UL=U2（VS导通后，相当于一条直线，所以UL=U2）。

t2~t3期间，VS承受反压，不导通，UL=0。

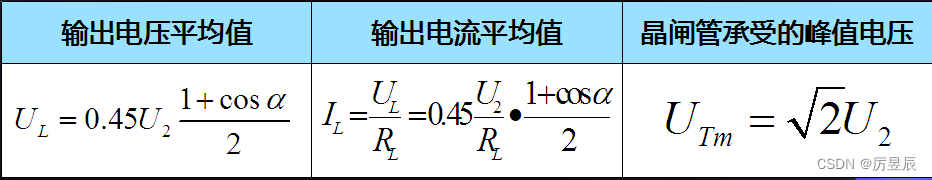

③输出电压的计算

2.单相桥式全控整流电路（电阻性负载）

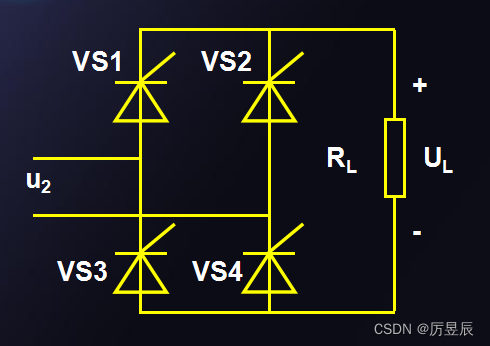

（1）电路图如图所示：

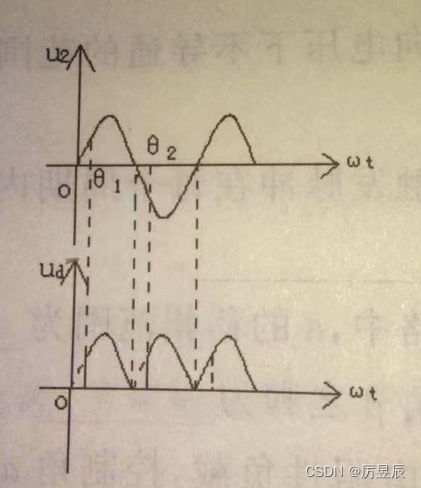

 ②工作原理

（a）在u2的正半周，VS1、VS3承受正压，α时刻加触发脉冲，二者导通，RL上得到缺角的正半周电压。

（b）在u2的负半周，VS2、VS4承受正压，α时刻加触发脉冲，二者导通，RL上得到缺角的正半周电压。

（3）电压、电流的计算

（4）晶闸管触发脉冲的移相范围是：0~180°，触发脉冲间隔为180°

 3.单相桥式半控整流电路（电阻性负载）

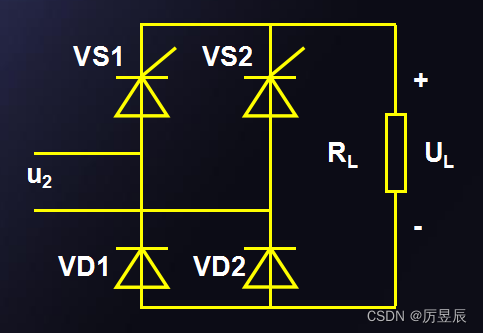

 （1）电路图如图所示：

注意：单相桥式半控整流电路是将上述电路VS3和VS4换成二极管，则构成单相桥式半控整流电路，对电阻性负载而言，其分析和计算方法与单相全控相同。

二、关于可控整流电路的几个概念

 1.控制角：半个周期内，晶闸管在正向电压下不导通的范围，也称触发角，用α表示。

2.导通角：半个周期内，晶闸管在正向电压下导通的范围，用θ表示。

3.移相范围：可控整流输出由最大到最小对应的角度。

4.移相：改变触发脉冲出现的时刻。

5.移相控制：改变控制角的大小，以改变输出整流电压平均值的大小。

6.同步：为了使每一个周期中α角或θ角保持不变，必须使触发脉冲与整流电路电源电压之间保持频率和相位的协调关系。

7.换相：在多个晶闸管组成的可控整流电路中，一般晶闸管导通变换为另一路晶闸管导通的过程。

 三、触摸灯电路的焊接组装及调试

 工作过程：

人体接触触摸片时，VT1、VT2复合管导通，晶闸管触发导通，灯HL亮。当电容放电完成后，晶闸管关断。

 四、台灯调光电路的焊接组装及调试

 工作过程：

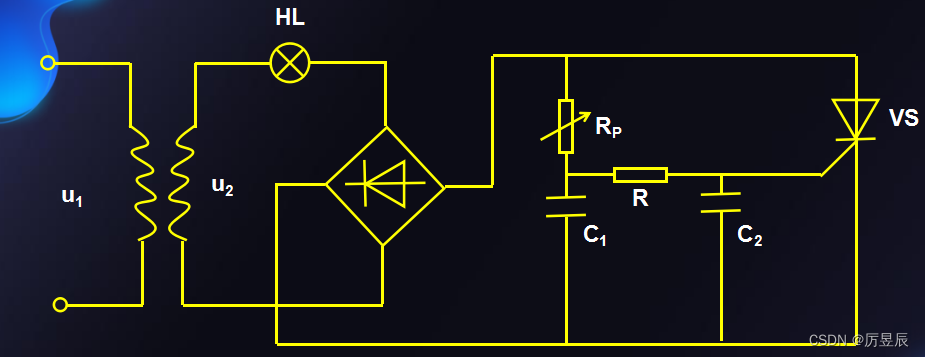

当C2两端的电压达到触发电压时，晶闸管导通，灯HL亮；当电源电压变为0时，晶闸管关断，灯HL不亮；当电源电压负半周触发导通时，晶闸管导通，灯HL亮依次循环。

注意：通过灯的是交流电。
