引言

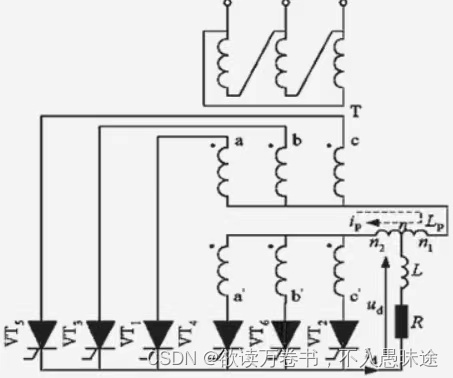

带平衡电抗器的双反星形可控整流电路（是多重化整流电路的重要形式之一）的特点：适用于低电压、大电流的场合。

多重化整流电路的特点：

绕组的极性相反的目的：消除直流磁通势

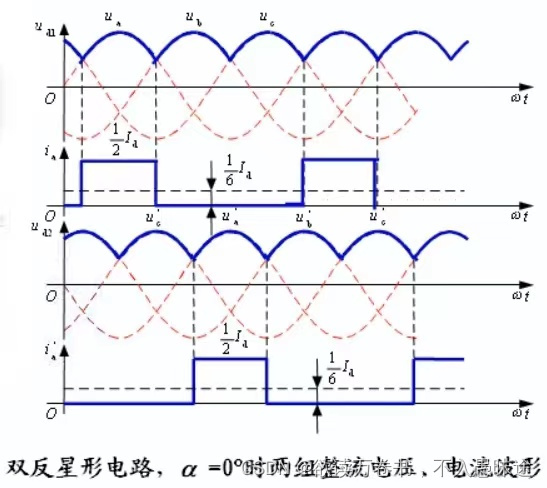

如图所示，虽然两组相电流的瞬时值不同，但是平均电流相等而绕组的极性相反，所以直流安匝（电流*匝数）互相抵消。

当电压平均值和瞬时值均相等时，才能使负载均流。加接平衡电抗器，实现均流的作用。
实际上，两组整流电压平均值相等，但瞬时值不等。
两个星形的中点 $\large n_1$ 和 $\large n_2$ 间的电压等于 $\large u_{d1}$ 和 $\large u_{d2}$ 之差。该电压加在 $\large L_{p}$ 上，产生电流 $\large i_{p}$ ，它通过两组星形自成回路，不流到负载中去，称为环流或平衡电流。
为了使两组电流尽可能平均分配，一般使 $\large L_{p}$ 值足够大，以便限制环流在负载额定电流的1%~2%以内。

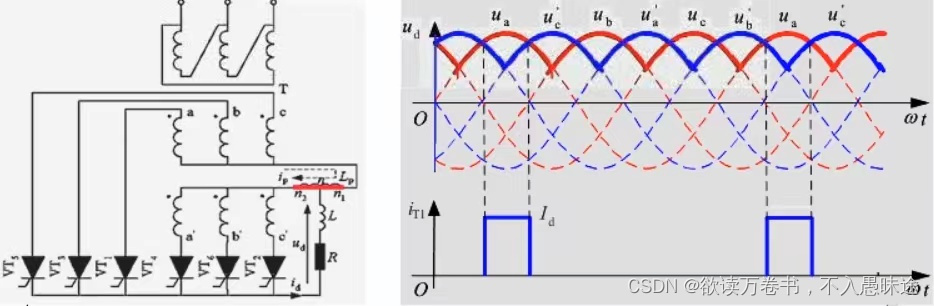

双反星形电路中如不接平衡电抗器，即成为六相半波整流电路：

只能有一个晶闸管导电，其余五管均阻断，每管最大导通角为60°，平均电流为 $\large I_d/6$ 。
当 $\large \alpha =0^{\circ}$ 时， $\large U_d$ 为 $\large 1.35U_2$ ，比三相半波时的 $\large 1.17U_2$ 略大些。
因晶闸管导电时间短，变压器及器件利用率低，极少采用。
