引言

单片机（Microcontroller Unit，MCU）是一种集成了处理器、存储器、输入输出接口等组件的微型计算机系统。在嵌入式系统设计中，单片机被广泛应用于各种控制和处理任务中。定时器是单片机中一个非常重要的组件，它能够提供精确的时间控制和事件触发功能，广泛应用于计时、频率测量、PWM（脉宽调制）生成等场合。本文将详细介绍单片机定时器的工作原理、配置方法以及应用实例，帮助读者快速掌握单片机定时器的使用技巧。

单片机定时器的基本原理

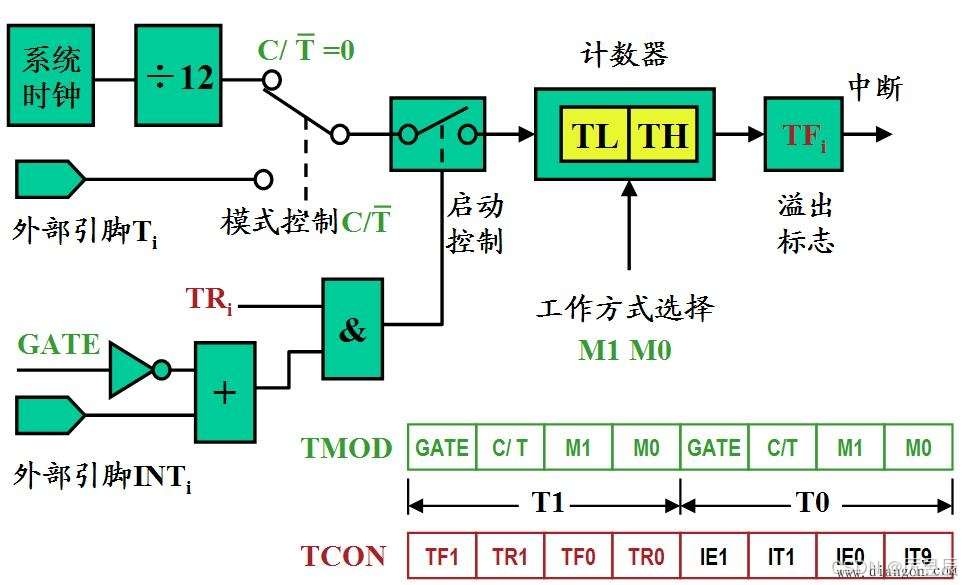

定时器的组成

单片机的定时器通常由以下几个部分组成：

计数器（Counter）：用于记录时钟脉冲的个数。计数器可以是8位、16位或32位的寄存器，其大小决定了定时器的计数范围。

预分频器（Prescaler）：用于对输入时钟进行分频，以降低计数器的计数频率。预分频器的分频比可以是固定的，也可以是可编程的。

时钟源（Clock Source）：为定时器提供时钟信号。常见的时钟源包括内部时钟、外部时钟和外部事件触发等。

控制寄存器（Control Registers）：用于配置定时器的工作模式、中断使能、预分频器设置等。

中断服务程序（Interrupt Service Routine, ISR）：当定时器溢出或达到设定值时，会触发中断，中断服务程序用于处理定时器事件。

定时器的工作原理

定时器的工作过程可以简单概括为以下步骤：

初始化配置：通过控制寄存器设置定时器的工作模式、时钟源、预分频器等参数。

启动定时器：使能定时器开始计数。计数器开始接收时钟信号，并根据预分频器的设置对时钟信号进行分频。

计数过程：计数器在每个时钟周期内增加1，直到达到其最大值（例如，8位计数器的最大值为255）。

溢出处理：当计数器溢出时，会触发中断，中断服务程序会被调用。中断服务程序可以执行一些特定的任务，如更新计数器值、发送信号等。

循环计数：计数器溢出后，通常会自动重置为初始值，继续计数。
