单片机 -定时器计数器工作原理及工作方式

时钟周期

时钟周期 T 是时序中最小的时间单位，具体计算的方法就是 1/时钟源频率，假如单片的晶振是 11.0592M，那么对于我们这个单片机系统来说，时钟周期=1/11059200 秒。

状态周期

在8051单片机中把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。即两个时钟周期=状态周期

机器周期

机器周期是 12 个时钟周期，也就是 12/11059200 秒。一个机器周期包含6个状态周期S1~S6，也就是12个时钟周期。在一个机器周期内，CPU可以完成一个独立的操作。 在51单片机中 一个机器周期=6状态周期=12时钟周期。

定时器

51单片机，有两个16位的可编程定时/计数器，分别是T0和T1。而52单片机和51单片机的定时器是一样的，只是52比51多了一个定时器/计数器T2。
T0由两个8位寄存器TH0和TL0拼装而成，其中TH0为高8位，TL0为低8位。T1和T0类同。
T0和T1有定时器和计数器两种工作模式，在每个模式下又分为若干工作方式。

定时器的寄存器

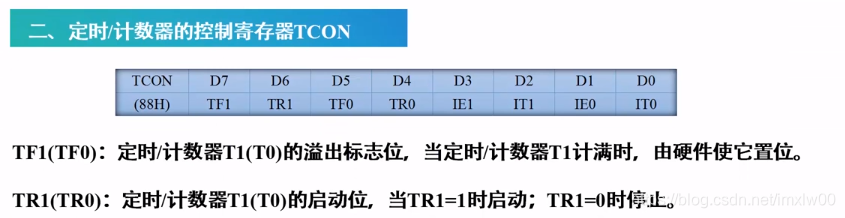

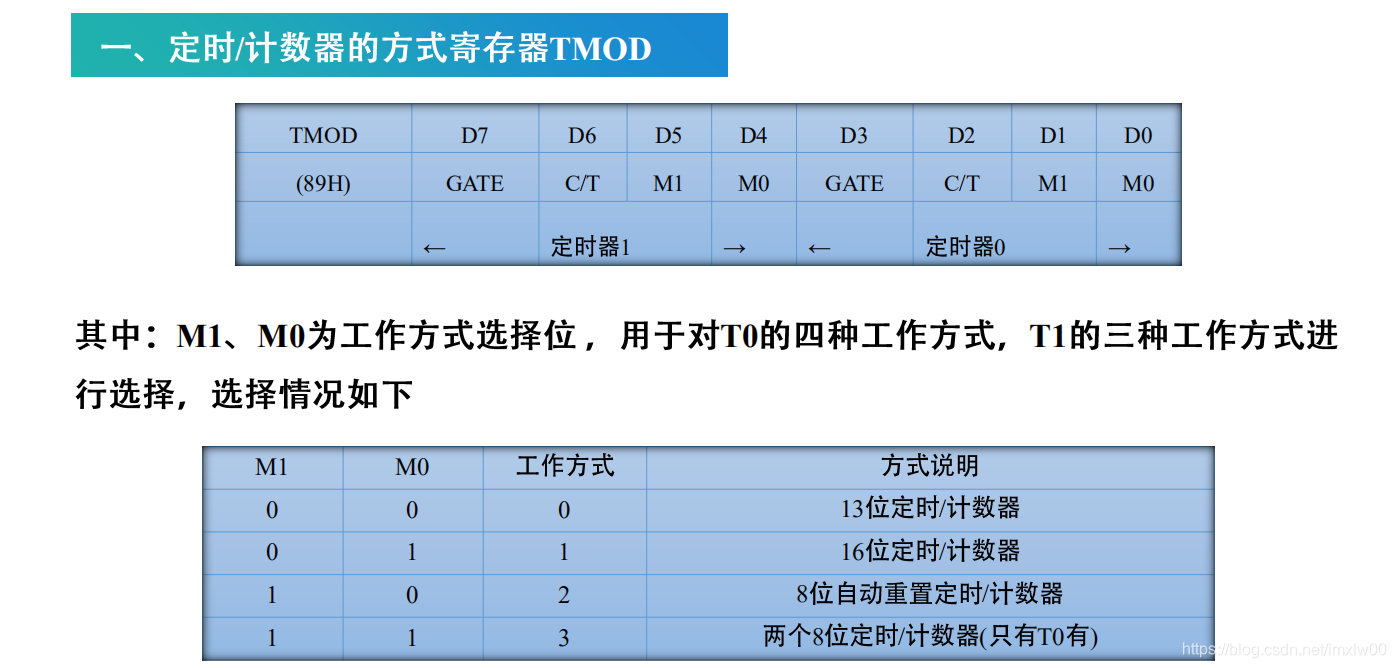

T0和T1的控制由两个8位特殊功能寄存器完成：一个为定时器的方式选择寄存器TMOD用于确定定时器还是计数器工作模式；另一个叫做定时器控制寄存器TCON，可以决定定时器或计数器的启动、停止及进行中断控制。
