认识电烙铁

参考：https://baijiahao.baidu.com/s?id=1645898136820875798&wfr=spider&for=pc

         https://zhidao.baidu.com/question/937343107456888772.html



一、电烙铁的分类

内热外热式和内热式两种

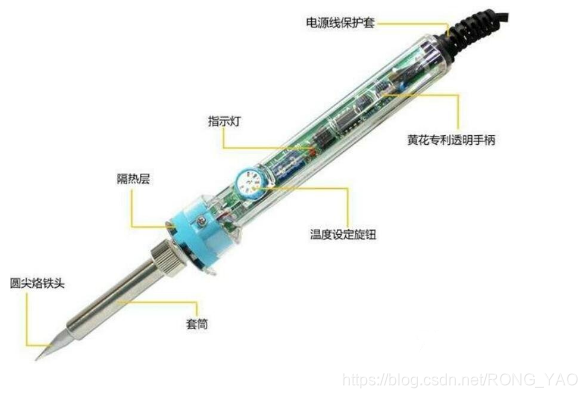

1.1、内热式电烙铁的组成

内热式的发热芯在里面（烙铁头套在发热体的外部），在外面套入烙头使用，其优点在于发热快，效率高，非常适合PCB焊接。

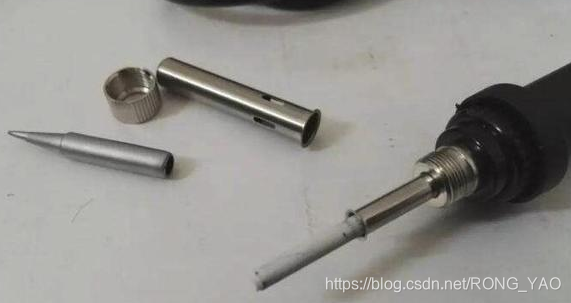

内热式烙铁头根部是一个空心圆套，套在烙铁上，加热部位在洛铁头里面

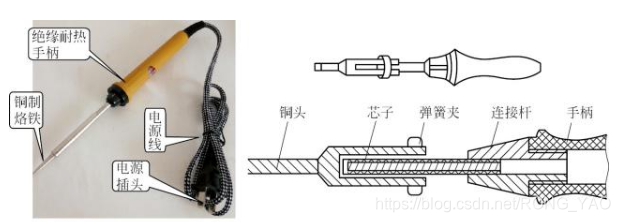

1.2、外热式电烙铁的组成

外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。

外热式烙铁通常都用钨丝发热，然后通过金属外壳进行传热到烙铁头上，然后进行焊接。

外面发热因发热电阻在烙铁头的外面而得名。它既适合于焊接大型的元部件，也适用于焊接小型的元器件。有25W电烙铁，30W电烙铁，50W电烙铁，75W电烙铁，100W电烙铁，150W电烙铁，300W电烙铁等。

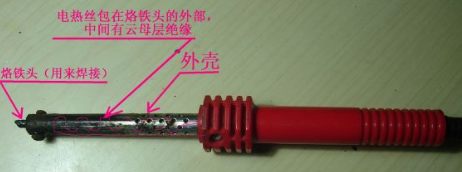

外热式烙铁头插在烙铁中间的圆孔里面，加热部位在外圈

1.3、区别

内热式烙铁头是空心的，因为发热芯是内置的，外热式烙铁头是实芯的，它的发热芯是外置的。从电烙铁构造图可以出外热式的发热芯是和烙铁头分开的有个发热筒在中间

外热式电烙铁和内热式电烙铁在使用方面，外热式电烙铁的烙铁头在发热芯里面，又叫普通电烙铁。焊普通的产品，对温度没什么要求用外热式电烙铁

二、功率与对应温度

20W 400℃

25W 450℃

30W 500℃

40W 530℃

50W 580℃

60W 600℃

三、烙铁使用注意事项

• 保持烙铁头不过快氧，不使用时确保烙铁头上有锡
• 焊微小零件时请锉尖烙铁头
• 每焊前请清洁烙铁头
• 清理烙铁头可以使用清洁铜丝与耐高温海绵
• 烙铁工作时，禁止手触摸，以防止烫伤
• 干燥不燃处保存
• 松香是助焊剂，虽然比较“吃锡”，但焊出来的点也比较亮，不容易形成虚焊。
• 不用时关闭电源，防止洛铁头过快氧化
