stm32F103的端口与管脚的功能定义表

最新推荐文章于 2025-03-17 19:25:52 发布
最新推荐文章于 2025-03-17 19:25:52 发布
阅读量4.7k 收藏 8
点赞数 1
分类专栏： 32位单片机记录
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/RONG_YAO/article/details/116734824
版权
介绍STM32的FSMC(可变静态存储控制器)技术,它是一种新型的存储器扩展技术,适用于不同类型的大型静态存储器扩展。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

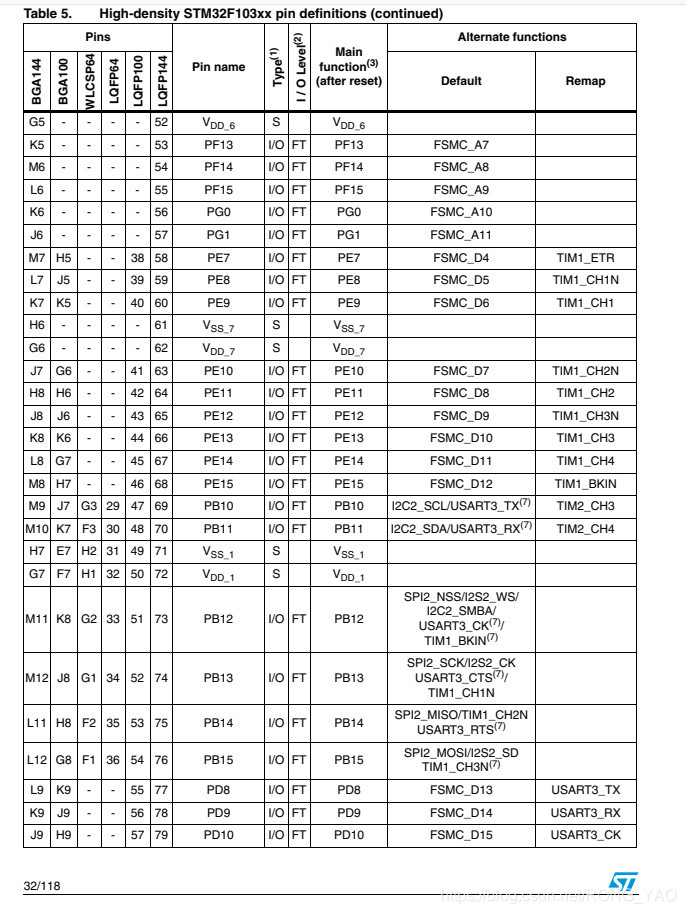

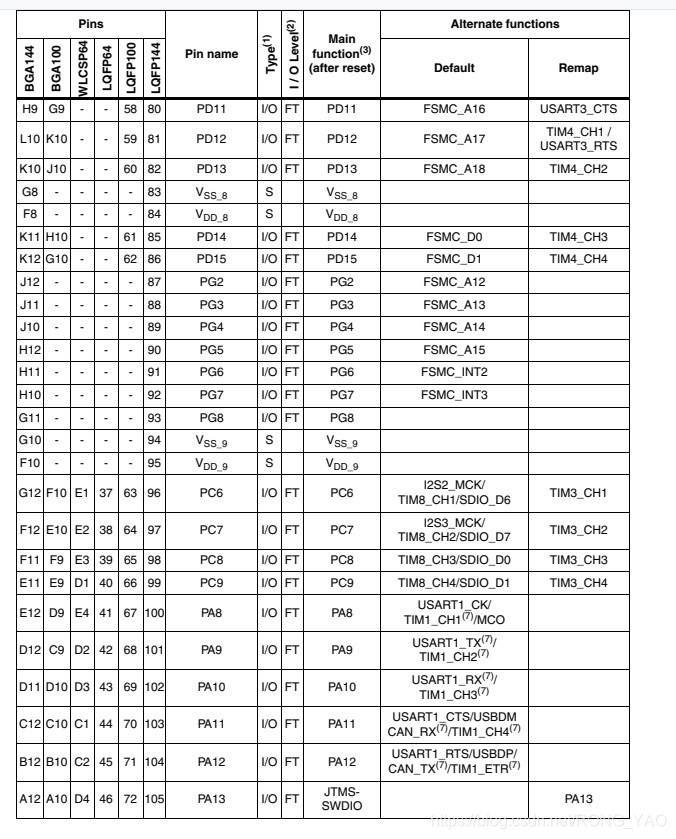

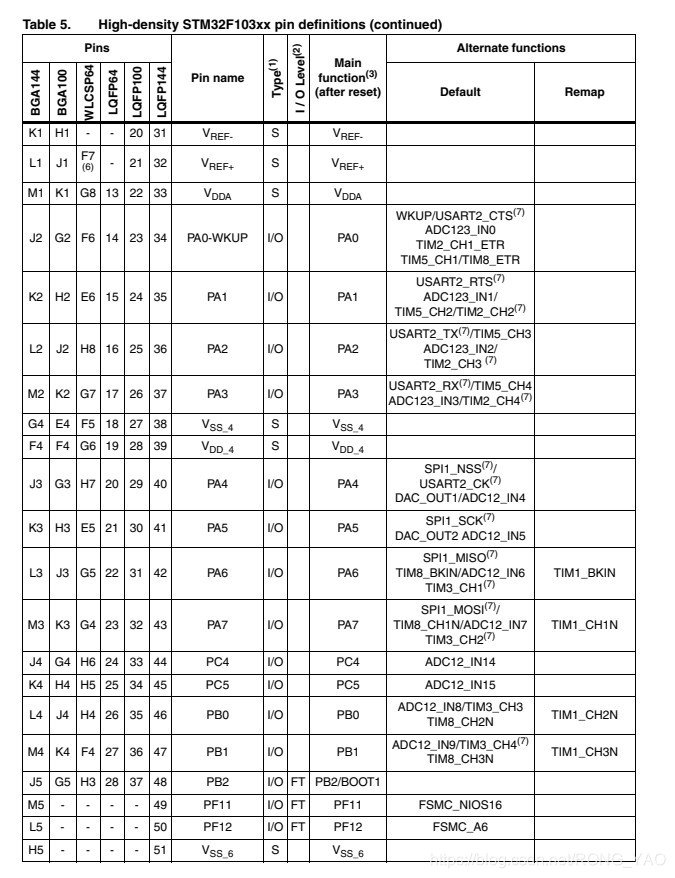

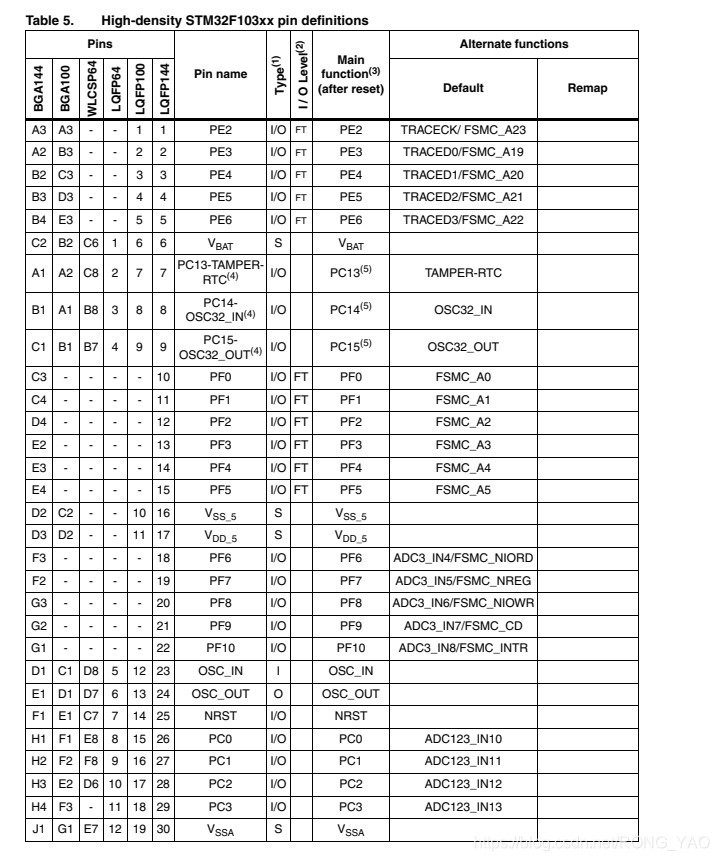

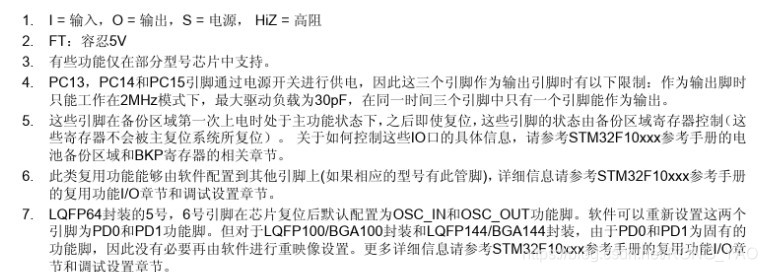

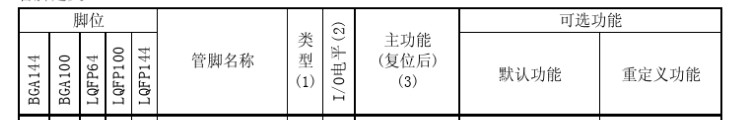

一、端口与引脚的定义

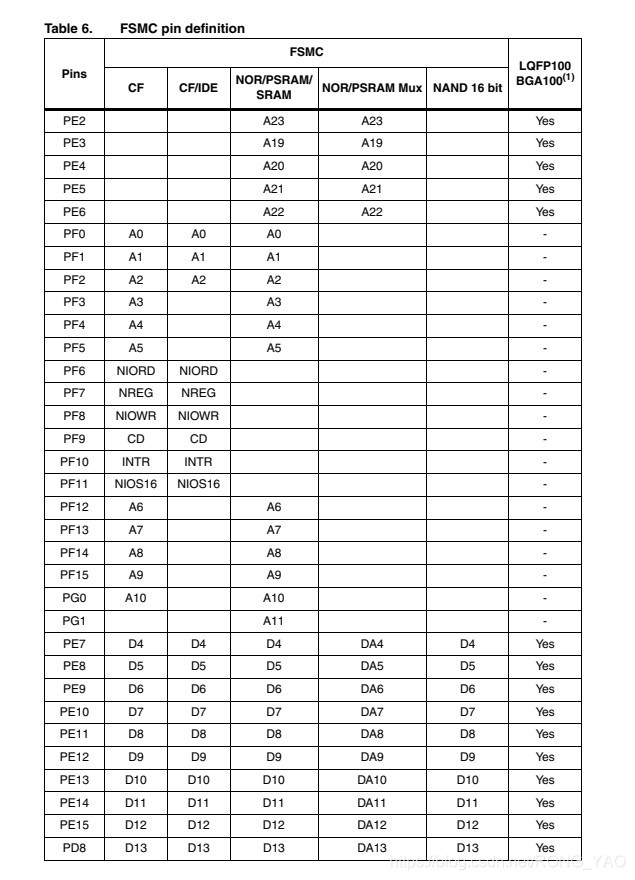

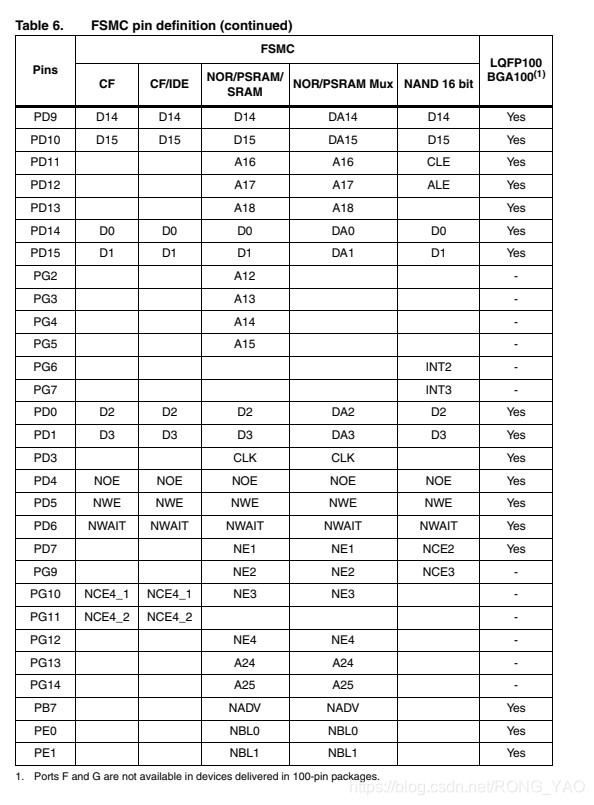

二、FSMC引脚定义

FSMC(Flexible Static Memory Controller，可变静态存储控制器)是STM32系列采用的一种新型的存储器扩展技术。在外部存储器扩展方面具有独特的优势，可根据系统的应用需要，方便地进行不同类型大容量静态存储器的扩展.
