隧道、高速公路广播对讲系统

隧道、高速公路广播对讲系统

一、功能说明：

在各收费站监控室设置对讲广播主机、各车道收费亭设置对讲分机，隧道设置求助对讲广播分机，服务区等公共区域设置IP号角和IP音柱，可实现以下功能：

1、求助报警： 各收费亭遇到紧急情况可通过分机或分机外接的隐藏式按钮向本站监控室主机紧急报警；各隧道等求助点，遇紧急情况可向监控中心报警。

2、双向对讲：各收费亭分机可与本站监控室主机双工对讲；各公共区域求助点可与监控中心主机双向对讲。对讲时可以和视频监控联动。

3、全区广播：监控中心可对收费亭、服务区、隧道等公共区域进行MP3文件广播、外接音源广播、网络电台转播。

4、分区广播：监控中心可按需对指定区域进行分区广播，每个区音量单独可调。

5、定时播放：监控中心可以定时对指定服务区自动播放背景音乐。

6、广播喊话：监控中心可针对全区、多区、单区发出紧急广播喊话、通知等；领导办公室可向指定区域寻呼喊话，便于发布应急广播通知或讲话。

7、消防广播：支持消防联动，紧急情况下，根据预先设定马上进入消防报警广播。

二、系统设备及说明

1、广播服务器： 服务器可以存放系统的组织架构，同时预存定时播放内容，用来定时播放。同时也可以触发联动方案，例如将来需要的报警等。

广播服务器采用C/S架构，可以在网络的任何地方设置客户端对整个系统管理，客户端连接麦克风，也可以作为一个广播话筒对指定的区域喊话或播放音频文件。

广播服务器也不是系统的必须设备，对于一些简单应用，可以不需要服务器，从而使得系统更加简单，提高系统的可靠性。

2、网络寻呼话筒：SV-8003网络寻呼话筒可以作为一个中心的广播可以对现场喊话。使用专用的网络话筒可以实现更加快捷操作、更加清晰的通话。

网络寻呼话筒还有一个特点，就是通话时不需经过服务器，即时服务器关闭也能正常使用，所以使得整个系统更加稳定可靠。

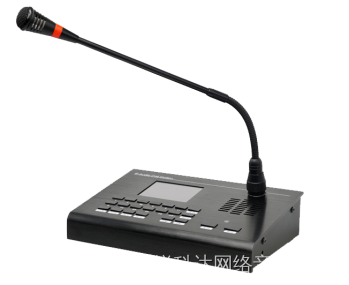

SV-8003V 网络寻呼话筒

一、描述

 SV-8003V是深圳锐科达电子有限公司的一款桌面式对讲主机，具有10/100M以太网接口，配置了麦克风输入和扬声器输出，还配置多达22个按键和2.8英寸液晶显示屏，可以配合服务器使用，也可以将其他终端的IP录入到地址簿中，可以通过地址簿选择操作的终端。SV-8003V网路寻呼话筒可以通过麦克风或者本地线路输入对终端进行一对一单播、一对多组播和全区广播，也可以和系统中支持对讲的终端进行双向的通话。SV-8003V作为网络广播对讲系统的主机，可用于需要对讲求助、紧急报警以及环境监听的场所，例如自助银行、审讯室、教室、医院，包括停车场等控制中心。

SV-8003V作为对讲终端，支持全双工的双向对讲，并有很好的回音抑制功能。我们提供自有的对讲协议，保证系统的安全性。同时我们也提供标准的sip方式，可以极好的和其它系统相连。

二、产品特点及功能

1. 全脱机： 我们的广播对讲系统，可以完全不需要服务器软件支撑，直接和SV-6002等终端进行双向通话，广播喊话，以及实时监听。
2. 对讲功能： 可以通过按键输入编号或IP呼叫指定的终端，或者通过预先下载的地址簿选择呼叫终端。对讲时采用全双工方式，并带有回音消除功能。
3. 对外广播： 可以把本地的音频送到所有其它终端上。

广播喊话支持4个优先级，高的优先级音频可以打断低的优先级

1. 监听功能： 可以监听终端本地的声音。

三、技术参数

网络接口： 10/100Base-TX自适应网络，RJ45接口，收发数据指示

网络协议： 支持TCP、UDP、ARP、ICMP，DHCP，DNS，IGMP等

MIC输入： 自带高性能鹅颈麦克风，频域70～12.K5Hz；典型幅值50mVpp，信噪比68dB

线路输入：   可以作为监听或者对讲使用，典型幅值2000mVpp

线路输出： 外接有源音箱或者功放，典型幅值2200mVpp

对讲输出： 自带有防水3W扬声器

对讲方式： 支持安静模式及嘈杂模式、按键接听及自动接听、现场挂断及远端挂断等多种模式

继电器输出： 支持声音控制

输入电压： DC 9~24V

功 耗： 静态<300mW

工作温度： 0℃～55℃

规格尺寸： 205×140×55mm（不含咪杆）

面板： 铝合金拉丝外壳

重 量： 1kg（含咪杆）

3、网络广播号角：SV-7044网络广播号角50W是一款高速公路专用型广播终端，具有穿透力强等特点。该终端具有防水设计，安装简单，适用于室外。

网络广播号角采用50W专业号角，内置的大功率ip解码板，我们滤除了不必要的低音，使得号角音质更好。

网络号角喇叭SV-7044

SV-7044是一款网络号角喇叭，具有10/100M以太网接口，从网络接口接收网络的音频数据后播放。 本网络号角喇叭内置有一个高品质扬声器，提供立体声的音频播放。该网络号角喇叭可以直接播放来自网络的音频，或其他广播终端、对讲终端、采播终端配合使用，实现音频的播放。 本网络号角喇叭可用于校园、银行、监狱、社区、酒店、商场等需要扬声和本地扩音的场所。

产品特点

■ 标准RJ45网络接口，可以放置在网络系统中的任何地方； ■ 内置解码模块，50W功放电路； ■ 内置1个号角专用高品质喇叭 声音洪亮.穿透力远.清晰 ■ 室外防水外壳； ■ 可以选配POE供电方式；

技术参数

■  网络接口：RJ45输入标准 ■  网络特性：支持TCP，UDP ■  传输速度：10／100Mbps ■  外    壳：金属 ■  外形尺寸：D.610mm * H.90mm ■ 工作温度： 0～65℃； ■ 保存温度：－25～85℃。



以上功能/特性/规格仅提供客户参考, 在未来可能有所变动, 我司无事先通知义务, 所有功能/特性/规格均须以实际出货商品为准 。



4、壁挂式网络对讲终端（隧道用）：防水设计的SV-6007是一个高速公里专用网络对讲终端，采用10W防水扬声器，对讲声音大。SV-6007配有两个按键，一键寻呼中心网络话筒，双向免提通话。另一键可以紧急广播、同一分区内的所有终端都可以听到。

SV-6007可以一键呼叫4个网络话筒，不论哪台都可以接听，这样可以有效地避免占线等情况。

SV-6007网络对讲广播终端说明书

·产品介绍

本产品是一款双按键的网络对讲广播终端，具有10/100M以太网接口，从网络接口接收网络的音频数据，并提供一路立体声的音频输出。

本对讲广播终端采用双按键设计，一个按键呼叫中心，与中心双向对讲，一个按键紧急喊话，可以实现一对一单播、一对多组播、全区广播或报警。

广播的音频输出是通过端子输出，可外接无源音箱，对讲的音频输出为设备内置扬声器。

本对讲广播终端可广泛应用于校园、银行等需要紧急求助、双向对讲、远程呼叫和应急广播的场所。

·产品特点

1. 广播对讲二和一设计，对讲和广播各用一个功放；
2. 内置3W扬声器和话筒咪头，免提通话；
3. 内置2×15W功放，网络广播或者本地扩音时使用；
4. 线路输入，可以作为本地扩音使用；
5. 一路继电器输出和一路IO输入；
6. 一路立体声线路输出，作为外部扩音使用；
7. 可同时呼叫4个客服；
8. 支持广播、对讲和监听等功能；
9. 可以选择POE供电方式；

·规格参数

1. 网络接口                RJ45输入标准
2. 传输速度                10／100Mbps
3. 内置喇叭                3W防水喇叭
4. 功放输出                2*15W
5. 安装方式                壁挂式
6. 电    源                DC 24V
7. 外形尺寸                L.280mm * W.400mm * H.100mm
8. 重    量                4.2kg

·硬件安装

   ①、将本终端底盒固定在墙上或牢固不移动的物体上；

   ②、使用标准的以太网线，将本终端与交换机连接；

   ③、使用电源线配件，将本终端接入电源，如果使用另外的电源，请检查电源电压为DC24V且最大工作电流应不小于2A，如果接通电源，会发现面板上的指示灯间隔闪烁；

   ④、如果使用外接音箱，可以将音箱的输入接到该对讲广播终端配置的音频输出端；

·参数设置

在正式使用前，需要设置本终端的参数，包括IP地址、子网掩码、网关地址、端口、输入音源和增益等，请使用专用的配置软件对这些参数进行设置，具体请参阅相关软件使用说明。

以上功能/特性/规格仅提供客户参考, 在未来可能有所变动, 我司无事先通知义务, 所有功能/特性/规格均须以实际出货商品为准 。

5、桌面式网络对讲终端（收费亭）：桌面式SV-8004是专用对讲终端，桌面设计，采用鹅颈麦克风。SV-8004配有四个按键，一键寻呼中心网络话筒，双向免提通话。另一键可以紧急广播、同一收费站的所有终端都可以听到。

SV-8004可以一键呼叫4个网络话筒，不论那台都可以接听，这样可以有效地避免占线等情况。

SV-8004V网络对讲求助话筒

SV-8004V是一款4按键求助对讲话筒，具有10/100M以太网接口，实时解码播放，还配置了麦克风输入和扬声器输出。

SV-8004V可以通过麦克风或者本地线路输入对终端进行点对点的ip对讲和分区域组播。

SV-8004V作为IP对讲终端，支持全双工的双向对讲，MP3音频解码，并有很好的回音抑制功能。我们提供标准的私有方式，也提供sip协议与其它标准的SIP系统中，可兼容标准的SIP终端设备。

安装与配置

桌面式话筒SV-8004V带RJ45网络接口和DC5.5-2.1电源接口，上电后，将自动获得一个IP地址(BootP或DHCP)，或者使用Manager软件找到它的IP地址。本终端也可以通过标准的web浏览器轻松配置和控制。

应用程序开发与集成

SV-8004V支持各种控制和通信模式，我们提供播放以及IP对讲（脱离IP服务器）的开发文档和编程示例。同时还提供串口控制指令和网络控制指令。软件开发人员可以编写自己的音频应用程序与自定义功能。

功能特点

R 全脱机  ——可以完全不需要电脑软件支撑，设置后直接和IP对讲话机双向通话或广播喊话

R 组播功能——可以使用按键发起TP组播，将本地的音频通过网络发送搭配其他支持TP组播设备的喇叭或者线路输出送出

R 广播播放——支持我们的私有广播协议，可通过我们的广播软件对其进行广播喊话、定时打铃等操作

R 对讲功能——可以通过按键呼叫指定的IP话机主机，或者通过IP系统中的任意话机主机呼叫SV-8004V终端。对        讲时采用全双工方式，并带有回音消除功能

技术参数

1. 网络接口：10/100Base-TX自适应网络，RJ45接口，收发数据指示
2. 网络协议：TCP、UDP、RTP、ARP、ICMP，DHCP，DNS，IGMP等
3. MIC输入：自带高性能麦克风，频域70Hz～12.5KHz；典型幅值50mVpp，信噪比68dB
4. 音频输出：自带有防水3W扬声器
5. 对讲方式：支持安静模式及嘈杂模式、按键接听及自动接听、现场挂断及远端挂断等
6. 控制方式：4个对讲/采播触发按键，可以对预定目标发起对讲或采播。
7. 输入电压：DC 9~24V
8. 功 耗：静态<300mW
9. 工作温度：-40℃～85℃
10. 规格尺寸：150×140×55mm（不含咪杆）
11. 面板：铝合金拉丝外壳
12. 重 量：0.6kg（含咪杆）

网络广播音柱SV-704XT 60-120W主要安装在隧道出入口前方提示开车灯及紧急广播，行车道灯杆，服务区及事故频发路段安全提示广播，

SV-704XT 60W网络有源音柱

一、描述

 SV-704XT是深圳锐科达电子有限公司的一款壁挂式网络有源音柱，具有10/100M以太网接口，可将网络音源通过自带的功放和喇叭输出播放，其采用防水设计，功率60W。SV-704XT作为网络广播播放系统的终端，可用于需要广播播放的场所，例如智慧城市、校园广播、公园景区、工厂企业，包括平安社区等。

SV-704XT设备只有网络广播功能，是一款简单的带功放输出的网络有源音柱，其接收网络的音频数据，提供音频输出。SV-704XT与服务器主控软件、定阻音柱配套使用可实现主控室对SV-704XT终端进行定时打铃、实时语音广播和紧急广播等功能。

二、产品特点及功能

1. 全脱机： 我们的广播播放系统，可以完全不需要服务器软件支撑，直接和SV-8003S网络对讲主机或SV-9032采播器实现广播喊话和实时采播功能。
2. 广播功能： 可以接受来自中心广播的广播数据播放，可以通过SV-704XT自带的功放和喇叭输出播放。

广播支持255个优先级，高的优先级音频可以打断低的优先级

1. 易扩展： 可配合SV-8003S对讲广播话筒使用，实现全区广播、分组广播和单播的功能，以及兼容深圳锐科达的其它广播解码终端，可以自由选择搭建一个简单的广播播放系统。

三、技术参数

网络接口： 10/100Base-TX自适应网络，RJ45接口，收发数据指示

网络协议： 支持TCP、UDP、ARP、ICMP，DHCP，DNS，IGMP等

广播输出： 自带60W功放和喇叭

输入电压： DC 20-24V

功 耗： 静态<300mW

工作温度： 0℃～55℃（宽温版本：-40℃～80℃）

规格尺寸： 227×125×710mm（60W）

面板： 铝合金外壳，可壁挂安装

重 量： kg

四、订货信息

型号/参数	SV-704XT(60W)
尺寸	227*125*710mm

以上功能/特性/规格仅提供客户参考, 在未来可能有所变动, 我司无事先通知义务, 所有功能/特性/规格均须以实际出货商品为准 。

三、配置清单

型号	名称	功能	数量
SV-8004V	网络对讲求助话筒	岗亭紧急求助	50
SV-8003V	网络寻呼话筒	广播，对讲	200
SV-6007	网络对讲广播终端	隧道口对讲广播	100
SV-7044	网络广播号角	隧道定时广播，应急广播	500
SV-704XT	网络有源音柱20-120W	高速公路，隧道，服务区，	800
