对于没有系统学过《信号与原理》的自己来说,即使已经在用各种信号处理的方法,仍然在每次接触相关的概念和方法时觉得陌生和模糊。本篇文章整理自己学习过程中的理解和备忘,希望对同样的信号分析小白有所帮助。感谢网上各种资源和分享对我学习过程的帮助。
PS 持续更新中……请多多包涵꒦ິ^꒦ິ
一. 基本概念
1.1 什么是信号?
信号– f ( t ) f(t) f(t):信号表示,时域,频域(与傅里叶变换),信号调制(与边频带和倒频谱)
信号在数学上即为一个或多个变量的函数,相应的,对函数的处理可以适用于对信号的处理中。
函数的平移、对称和缩放,对应了信号在时域上的基本变换(时移、反转–相关性和卷积会用到,尺度变换–小波变换会用到)。
从函数的周期性出发,我们便有了频域角度来描述信号的初级理解。
(有限个不同周期性的函数叠加,可以在时域得到一个连续的周期函数。通过傅里叶变换来实现时域和频域的相互转换,频域非周期离散,时域周期连续。而时域非周期连续,频域也会是非周期连续的。——)
能量–
E
E
E:
E
=
lim
T
→
∞
∫
−
T
T
∣
f
(
t
)
∣
2
d
t
E=\lim_{T\to\infty} \int_{-T}^{T} |f(t)|^2dt
E=T→∞lim∫−TT∣f(t)∣2dt
功率–
P
P
P:
P
=
lim
T
→
∞
1
2
T
∫
−
T
T
∣
f
(
t
)
∣
2
d
t
P=\lim_{T\to\infty} \frac{1}{2T} \int_{-T}^{T} |f(t)|^2dt
P=T→∞lim2T1∫−TT∣f(t)∣2dt
功率和能量的概念其实是类比物理中的定义给出的。把信号值视为电压信号,电阻视为 1,电压的平方就对应能量,能量除以时间就对应功率。
确定信号:确定信号分为能量信号和功率信号。
随机信号:随机信号只有功率信号。
功率(有限)信号:如各种周期信号、常值信号、阶跃信号等。无限长的白噪音也是功率信号。功率有限但能量无限。
能量(有限)信号:如各类瞬变信号。所有有限数量的脉冲信号都是能量信号。有限能量,零功率(因为相当于周期无穷大)。
参考资料:
信号&系统 | 信号的概念与常用信号
随机过程(随机信号)
能量信号和功率信号的分别
傅里叶分析之掐死教程(完整版)更新于2014.06.06
傅里叶变换的基本性质
从时域到频域再到复数域!
傅里叶变换则可以让微分和积分在频域中变为乘法和除法
1.2 信号频域分析方法的理解
一般来说,频谱分析指的是将信号做傅里叶变换从而进行分析。(“谱”意味着自变量为频率,也就是在频域进行分析。)
完整的频域分析应该得到被测信号包含的频率成分,还有每个频率成分的幅度和相位关系。即信号功率谱和相位谱的分析。

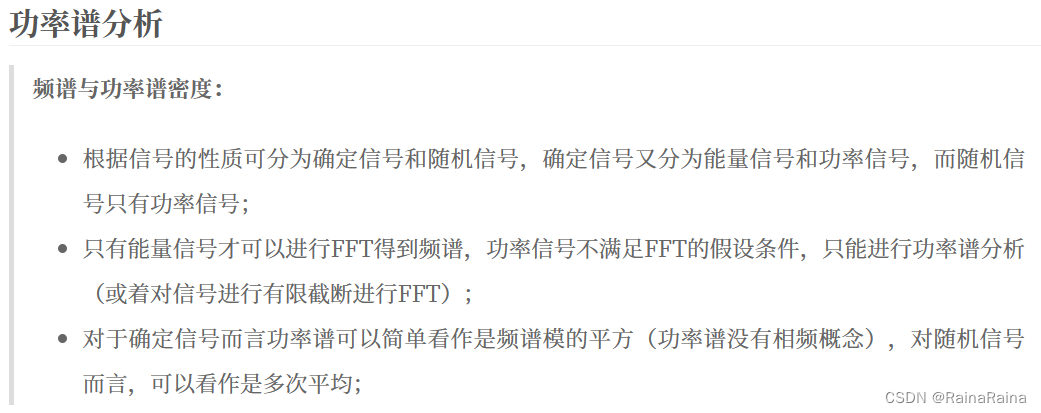

FFT(快速傅里叶变换,离散傅里叶变换的快速算法)的假设条件:根据狄里赫利条件,只有能量信号才可以做 FFT 得到频谱。
对于能量信号,能量谱(密度)是原信号傅里叶变换的平方。
功率谱(密度)是针对随机信号分析提出的概念。(随机信号一定是功率信号)
对于功率信号,先求自相关,再做傅里叶变换,物理意义上就是功率谱。对应间接法求功率谱(见1.4)。
功率信号也可以先进行有限截断(变为能量信号),这样才可以做 FFT。再对 FFT 幅值做平方,对应直接法求功率谱(见1.4)。
总结一下1:
谱密度:自谱和互谱
谱分析:互谱密度
谱密度估计:为什么要估计。非平稳信号来着?
参考资料:
信号频域分析方法的理解(频谱、能量谱、功率谱、倒频谱、小波分析)
如何通俗地讲解傅立叶分析和小波分析间的关系?
1.3 信号的(时滞)相关性
(不同类别的信号的自相关函数)
(对相关函数的解释,比如周期性、区分出不同类别的信号、局域相关)

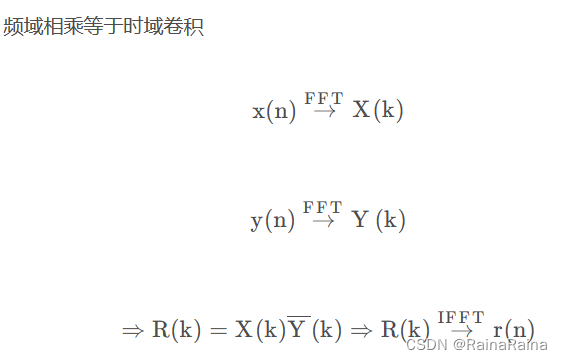

相关分析:时域卷积,频域乘积
幅值调制:时域乘积,频域卷积
相关函数:

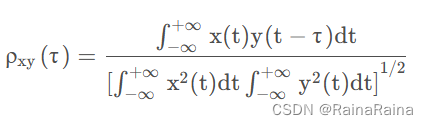

相关系数:
互相关只看相位信息,与振幅无关。
参考资料中有简单的代码示例,可以发现,只改变信号的幅值大小得到的相关系数结果不会有变化。
应用:
- 时移测距–雷达;时移→相移 f d t fdt fdt
- 噪声信号的自相关函数会随着时移的增大而迅速减小
这样的特点,在做周期信号测量的时候,可以用自相关或互相关将随机噪声滤除掉,在工程上叫做相关滤波
如果有非白噪声的其他特征频率,先提取目标频率再进行相关分析是有必要的吗?
参考资料:
利用matlab函数xcorr对信号进行相关分析(包含为何加上无偏估计参数)
信号的相关分析 | 相关系数+相关函数+相关定理
自相关与互相关
用matlab计算波形互相关系数(Cross-Correlation)
1.4 功率谱密度 PSD 估计方法
功率谱密度 PSD:单位频带内的信号功率。与 FFT 得到的频谱相比,功率谱丢失了频谱的相位信息。
谱密度估计实现方法:直接法(周期图法)、间接法(自相关函数法);对序列或估计的自相关函数加窗处理,前者称为数据窗,后者称为滞后窗。[2]
- 直接法:随机序列 x ( n ) x(n) x(n) 的 N N N 个观测数据视为一能量有限的序列,直接计算 x ( n ) x(n) x(n) 的离散傅立叶变换,得 X ( k ) X(k) X(k) ,然后再取其幅值的平方,并除以 N N N ,作为序列 x ( n ) x(n) x(n) 真实功率谱的估计。
- 间接法:先由序列 x ( n ) x(n) x(n) 估计出自相关函数 R ( n ) R(n) R(n) ,然后对 R ( n ) R(n) R(n) 进行傅立叶变换,便得到 x ( n ) x(n) x(n) 的功率谱估计。功率谱与自相关函数是一个傅氏变换对。-- 维纳-辛钦定理
从原理上讲似乎没什么区别,从MATLAB仿真结果上来看,相关函数法对噪声的抑制效果更好,图线更平滑。2
(谱估计:图示和公式证明。)
方法改进:
Bartlett 平均周期图的方法是将
N
N
N 点的有限长序列
x
(
n
)
x(n)
x(n) 分段求周期图再平均。
Welch 法对 Bartlett 法进行了两方面的修正:Welch’s Overlapped Segment Averaging Spectral Estimation
- 一是选择适当的窗函数 w ( n ) w(n) w(n) ,并在周期图计算前直接加进去,加窗的优点是无论什么样的窗函数均可使谱估计非负(?);
- 二是在分段时,可使各段之间有重叠,这样会使方差减小[3]。
psepctrum/Signal Analyzer APP 中,如果通过分析整个段得出的分辨率无法实现,APP 将计算 Welch 周期图。[6]
可参考资料:
频域特征值提取的MATLAB代码实现(频谱、功率谱、倒频谱)
1.5 窗函数和频谱泄露
(窗函数:图示和公式表示。)
(如何选择窗函数的形状和长度?)
(加窗和信号有限长的关系?)
频率分辨率和谱泄露分别对应加窗的频率变换中的主瓣和旁瓣宽度,分辨率越好,谱泄露越高。比如,矩形窗有最窄主带和最高的边带(?),可以分辨两个距离很近的且能量近似的频率成分,但无法检测出较弱的信号。[5]
当 β=5.7 | kaiser(l,beta) 即 l=1-(β/40)=0.8575 | pspetrum(…,‘Leakage’,l) 时,Kaiser 窗和 Hann 窗类似;当 l=1 即 β=0 Kaiser 窗对应矩形窗。[5]
*理解窗函数和频谱泄露(?)
“窗的波形图显示了窗本身为一个连续的频谱,有一个主瓣,若干旁瓣。 主瓣是时域信号频率成分的中央,旁瓣接近于0。 旁瓣的高度显示了加窗函数对于主瓣周围频率的影响。 对强正弦信号的旁瓣响应可能会超过对较近的弱正弦信号主瓣响应(即,频谱泄漏)。 一般而言,低旁瓣会减少 FFT 的泄漏,但是增加主瓣的带宽。 旁瓣的跌落速率是旁瓣峰值的渐进衰减速率。 增加旁瓣的跌落速率,可减少频谱泄漏。”
“Hamming 窗和 Hanning 窗都有正弦波的外形。 两个窗都会产生宽波峰低旁瓣的结果。 Hanning 窗在窗口的两端都为0,杜绝了所有不连续性。 Hamming 窗的窗口两端不为0,信号中仍然会呈现不连续性。 Hamming 窗擅长减少最近的旁瓣,但是不擅长减少其他旁瓣。 Hamming 窗和 Hanning 适用于对频率精度要求较高对旁瓣要求较低的噪声测量。 ”
二、Matlab 生成信号代码
2.1 信号类型
Create a signal consisting of three noisy sinusoids and a chirp, sampled at 200 kHz for 0.1 second. The frequencies of the sinusoids are 1 kHz, 10 kHz, and 20 kHz. The sinusoids have different amplitudes and noise levels. The noiseless chirp has a frequency that starts at 20 kHz and increases linearly to 30 kHz during the sampling. [1]
Note: 利用矩阵乘法给不同频率成分的信号加权重,代码简单清晰。
Fs = 200e3;
Fc = [1 10 20]'1e3;
Ns = 0.1Fs;
t = (0:Ns-1)/Fs;
x = [1 1/10 10]sin(2piFct)+[1/200 1/2000 1/20]*randn(3,Ns);
x = x+chirp(t,20e3,t(end),30e3);
2.2 数据类型(for SignalAnalyzer APP)
2.2.1 表
duration 数组
timetable 数组
table2timetable
array2timetable = array2table + table2timetable
timeseries 对象
labeledSignalSet 对象
stackedplot(具有公共 x 轴的几个变量的堆叠图)R2023a
2.2.2 组
三、SignalAnalyzer APP
3.1 SignalAnalyzer APP workflow: [4]
选择要分析的信号 - 选择 MATLAB® 工作区中可用的任何信号。该 App 接受具有固有时间信息的数值数组和信号,例如 MATLAB timetable 数组、timeseries 对象和 labeledSignalSet 对象。有关详细信息,请参阅Data Types Supported by Signal Analyzer。使用采样率、数值向量、duration 数组或 MATLAB 表达式向信号添加时间信息。
Preprocess Signals - 使用截断、削波或裁剪操作来编辑信号。低通、高通、带通或带阻滤波器信号。去趋势并计算信号包络。使用移动平均值、回归、Savitzky-Golay 滤波器或其他方法对信号进行平滑处理。使用小波对信号进行去噪。更改信号的采样率或将非均匀采样的信号插值到均匀网格上(重采样)。使用您自己的自定义函数预处理信号。生成 MATLAB 函数来自动执行预处理操作。
探查信号 - 绘制、测量和比较数据、其频谱、频谱图或尺度图。寻找时域、频域和时频域中的特性和模式。计算持久频谱以分析偶发信号,并使用重排来锐化频谱图估计。从信号中提取感兴趣的区域。测量时域中的信号统计量(如最小值、最大值、均值和均方根值)。
共享分析 - 将显示内容作为图像从 App 复制到剪贴板。将信号导出到 MATLAB 工作区或将其保存到 MAT 文件。生成 MATLAB 脚本,以自动计算功率谱、频谱图或持久频谱估计,并自动提取感兴趣的区域。保存信号分析器会话,以便以后或在另一台机器上继续分析。
一个整理得很美观得教程网页 [7]
3.2 COMPARE spectrogram.m & pspectrum(‘spectrogram’)
(两种函数画出来的频谱图的不同之处)
选择好合适的 beta | leakage, 使 Kaiser window ~ hann/hanning window,给出合适的 FrequencyResolution,pspectrum 可以得到同 spectrogram 类似的结果;反之亦然
在 pspectrum 中指定 TimeResolution 没有得到想要的结果(pspectrum 中显示的时间分辨率和 overlap 变化无关,更接近 overlap 为零的情况。所以如果指定时间分辨率,也应该直接用 window/fs 的结果,而非 (window-noverlap)/fs),为什么?pspectrum 中指定频率和时间分辨率的操作有什么不同?Signal Analyzer 中没有改变频率分辨率的选项怎么办?–可以看一下帮助文档[5]中的 RWB 的描述和更细节的处理,暂时搁置@2022/8/26。
类似的分辨率和窗函数,为什么得到的功率值不同?spectrogram 中显示的是 dB/Hz(‘spectrumtype’ 默认为 ‘psd’-功率谱密度, 也可设置为 ‘power’-功率),pspectrum 中是 dB。
3 ways to sharpen time-frequency estimates
the reassigned spectrogram: pspectrum(“reassign”)
the synchrosqueezed transform :fsst ifsst
the cross-spectrogram: xspectrogram
COMPARE fsst & pspectrum(‘Reassign’,true)/spectrogram(‘reassigned’) (同步压缩 和 重新分配)
fsst 可进行逆变换来重建模式 - Unlike the reassigned spectrogram, the synchrosqueezed transform is invertible and thus can reconstruct the individual modes that compose the signal.
fsst 只能调节窗口长度和类型(window),不能调节重叠和DFT点数(noverlap 和 nfft)。此限制是为了能够进行逆变换。[10]
DFT点数等于指定窗口的长度。
相邻窗口段之间的重叠比窗口长度少1。
重新分配仅在频率上执行。
spectrogram(sig,kaiser(256,10),255,256,fs);
3.3 COMPARE persistence spectrum & spectrogram (持久频谱 和 频谱图)
persistence spectrum 只存在于 SignalAnalyzer 或等价函数 pspectrum 中,persistence spectrum 与 spectrogram 都是 STFT 的图像显示, 只是图像显示方式不同.
STFT对每一帧的时间序列进行 fft.
spectrogram 用热力图来表达, 横坐标表示该帧对应的时间, 纵坐标表示频率, 颜色表示该帧,该频率下的power(dB).(缺点: 1 时间分辨率, 频率分辨率受"测不准定理"的限制. 2 很多人对相近颜色的区别不是太敏感.)
persistence spectrum 可以理解为对每一帧的频谱线进行了重叠, 即很多个频谱画在了一张图上, 然后对图形进行离散化, 从而可以看出哪些部位重叠度比较高. 最后也是热力图.横坐标表示频率, 纵坐标表示power (dB), 颜色表示重叠的比例(0-100%). 虽然是热力图, 但是可以清晰的看到一条一条"频谱线", 特别是当帧的数量不是很多时.(优点:可以清晰看到由哪些局部信号构成,比靠颜色来分辨 power(dB)直观的多;不足:却无法得知这些"频谱线"的先后顺序.)
spectrogram(STFT) & scalogram(cwt) (频谱图 和 尺度图)
cwt 结果:高频部分低 Fres 高 Tres,低频部分高 Fres 低 Tres
暂时搁置@2022/8/26
四、Matlab 信号预处理
五、Matlab 相关分析
六、Matlab 谱分析
总表和简单介绍
相关、频谱、互谱、功率谱
FUNCTION | FUNCTION of FUNCTION | COMMENT |
---|---|---|
fft | 快速傅里叶变换 (Fast Fourier transform) | 频谱 |
xcorr | 互相关 (Cross-correlation) | |
mscohere | (Magnitude-squared coherence) | ? Cxy |
csd | 互谱密度 (Cross Spectral Density) | csd has been replaced by CPSD. |
psd | 功率谱密度 (Powder Spectral Density) | psd has been deprecated, use PERIODOGRAM or PWELCH instead.) |
cpsd | 互功率谱密度 (Cross power spectral density) | CPSD does not support detrending. Please use the DETREND function if you need to detrend your signal. |
pwelch | Welch 功率谱密度估计 (Welch’s power spectral density estimate) |
注意和统计概念进行区分
FUNCTION | FUNCTION of FUNCTION | COMMENT |
---|---|---|
xcov | 互协方差 () | |
corr | Pearson 相关系数 = 两个变量的协方差除以标准差的乘积。3 |
时频谱
非平稳信号是频率成分随时间变化的信号。
非平稳信号的频谱图是对其频率成分的时间演变的估计,应该使用快速傅里叶变换(STFT) 或者是连续小波变换得到。
STFT 相关函数:
spectrogram: Spectrogram using short-time Fourier transform
xspectrogram: Cross-spectrogram using short-time Fourier transforms 输出结果只包含互相关谱的强度信息,不包含相位信息;需要相位信息需要自己编写程序
pspectrum: Analyze signals in the frequency and time-frequency domains 有不同“模式”可供选择,是信号分析(SignalAnalyzer) APP 的等价函数
fsst: Fourier synchrosqueezed transform 傅里叶同步压缩变换?
tfridge: Time-frequency ridges
谱估计相关函数
其他函数
pow2db: Convert power to decibels
downsample: Decrease sample rate by integer factor
常见输入变量的设定
计算相关
window
noverlap
nfft
加窗前分辨率的计算公式:
fs 采样率(1s 采集点数)
N 一次输入 FFT 的采样点数,(对应 nfft)
T = N/fs 采样时长(这里默认窗口覆盖选取的全部时间)
dt = 1/fs 时间分辨率(t = (0:N-1)dt = 0:(1/fs):(T-1/fs))
df = 1/T = 1/(Ndt) = fs/N 频率分辨率(f = (0:N-1)df = (0:N-1)(fs/N) = 0:(1/T):(fs-1/T)),选择频率段 0:fre 对应索引 1: fre/df = 1:freT
dtdf = 1/N
加窗后分辨率的计算公式[9]:
df = fs/nfft
对应 [nfft/2] 或 [nfft/2+1] frequencies
dt = (t(end)-t(1))/((length(x)-noverlap)/(window-noverlap)) = (window-noverlap)/fs
对应 [(length(x)-noverlap)/(window-noverlap)] time bins
注意:上面的 t 是频谱图的输出,不是原始的 t
参数选择总结:
影响频率分辨率:nfft,window 形状/ leakage,补零(?)
影响时间分辨率:window width,noverlap,选择的窗口内近似为平稳信号即可,window-noverlap 影响最后呈现效果
% fs = 1e6
% nfft = 10248
% nT = nfft/fs
% window = 10248
% noverlap = round(window*0.9)
%
% df = fs/nfft
% dt = 1/fs
% dwt = (window - noverlap)/fs
% dwtno = window/fs
显示相关
w
f
fs
freqrange
trace 'mean'(默认)'minhold' or 'maxhold' 分别对应各片段(segments) 功率谱估计的的平均值、最小值和最大值
本人原笔记:谱估计方法及 MATLAB 实现
