一、绘制原理图库

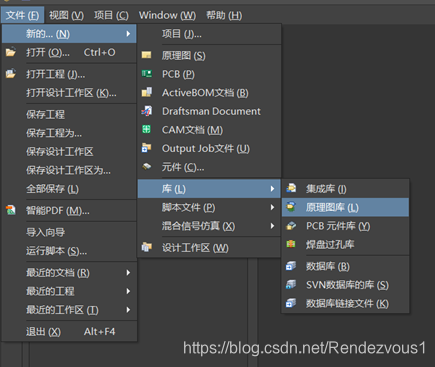

1、新建原理图库

2、编辑基本信息

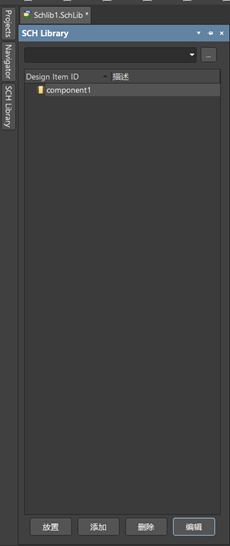

先在侧边栏找到这个SCH library

选择第一个component，点击右下角的编辑，可以进行编辑信息。

在这里可以进行信息的编辑，Design Item ID是元器件的名称，Comment可以标注一些信息，如芯片类型等。

方法一：直接手动画

3、画原理图库的元件（这里以ADS1256）为例，先在立创商城找到要画的元器件，然后点击数据手册。

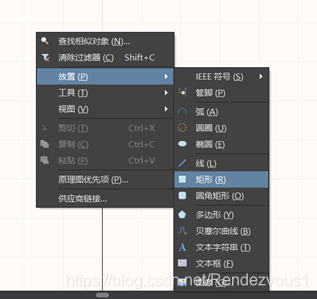

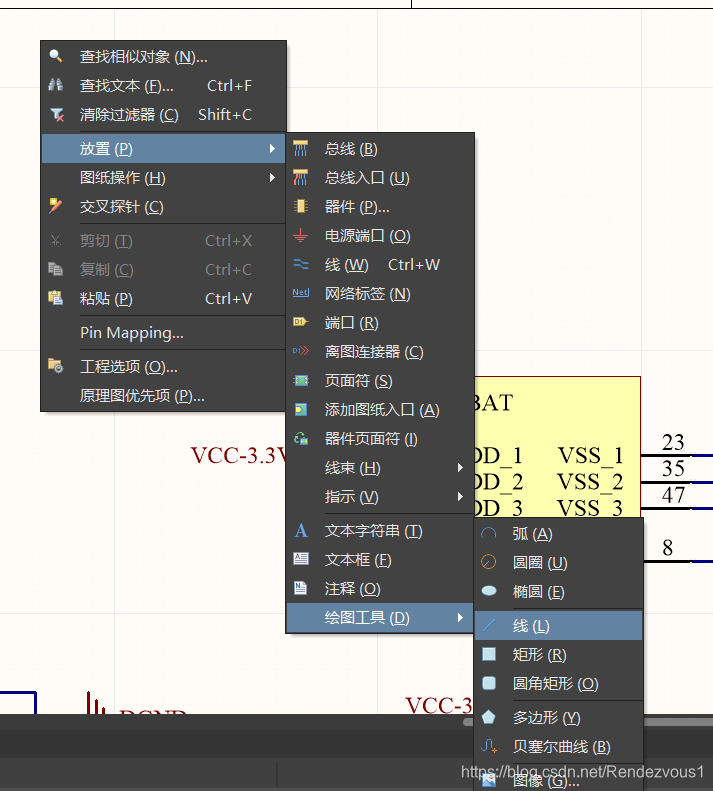

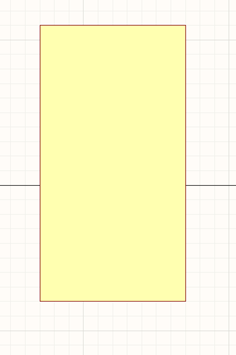

首先右键放置一个矩形（这里注意基本所有的东西都可以这样放置）

也可以利用上面的工具栏，内容和上面是一样的

放置东西的操作都差不多，没放下的时候鼠标右键可以取消，左键放下之后可以调整大小。

接下来放置引脚，点击工具栏的这个图标

这时候可以对引脚进行操作，按空格可以对引脚方向进行90度旋转，x和y键可以分别水平和竖直调转方向。未放下引脚时可以按table键进行参数编辑，如果已经放下了可以双击。

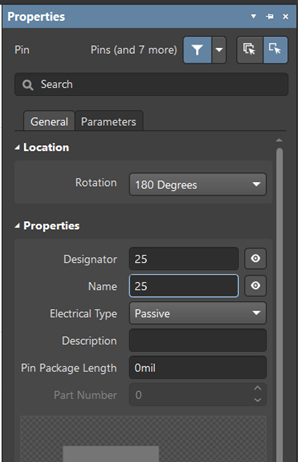

在properties里面可以编辑各种参数（这个面板如果没了的话同样是可以在右侧边栏找到的，如果还没有可以去右下角的panel里面找）。

Designator是引脚编号，name是名称，electrical type可以选择引脚的类型（就是所谓的奇形怪状的引脚，不过不常用，一般都用passive）。

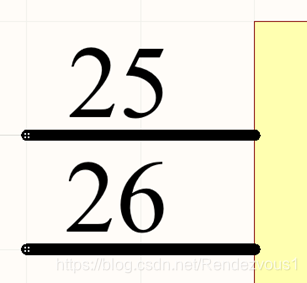

改好以后就可以把引脚放下了，这里一定要注意有四个小白点的那一段是朝外的（也就是说正常情况下引脚名称应该在矩形里面） ，之后画原理图的时候此处可以连线。

这样把所有的引脚放完，这个元器件就算画好了。
还可以给它标上名字。

用这里的放置文本字符串，一般名字放在下面。

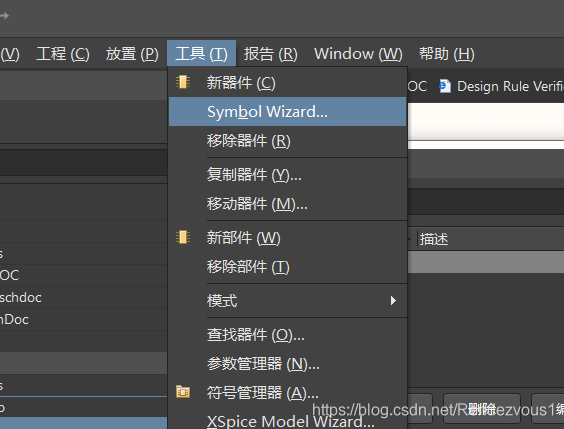

方法二：利用原理图向导

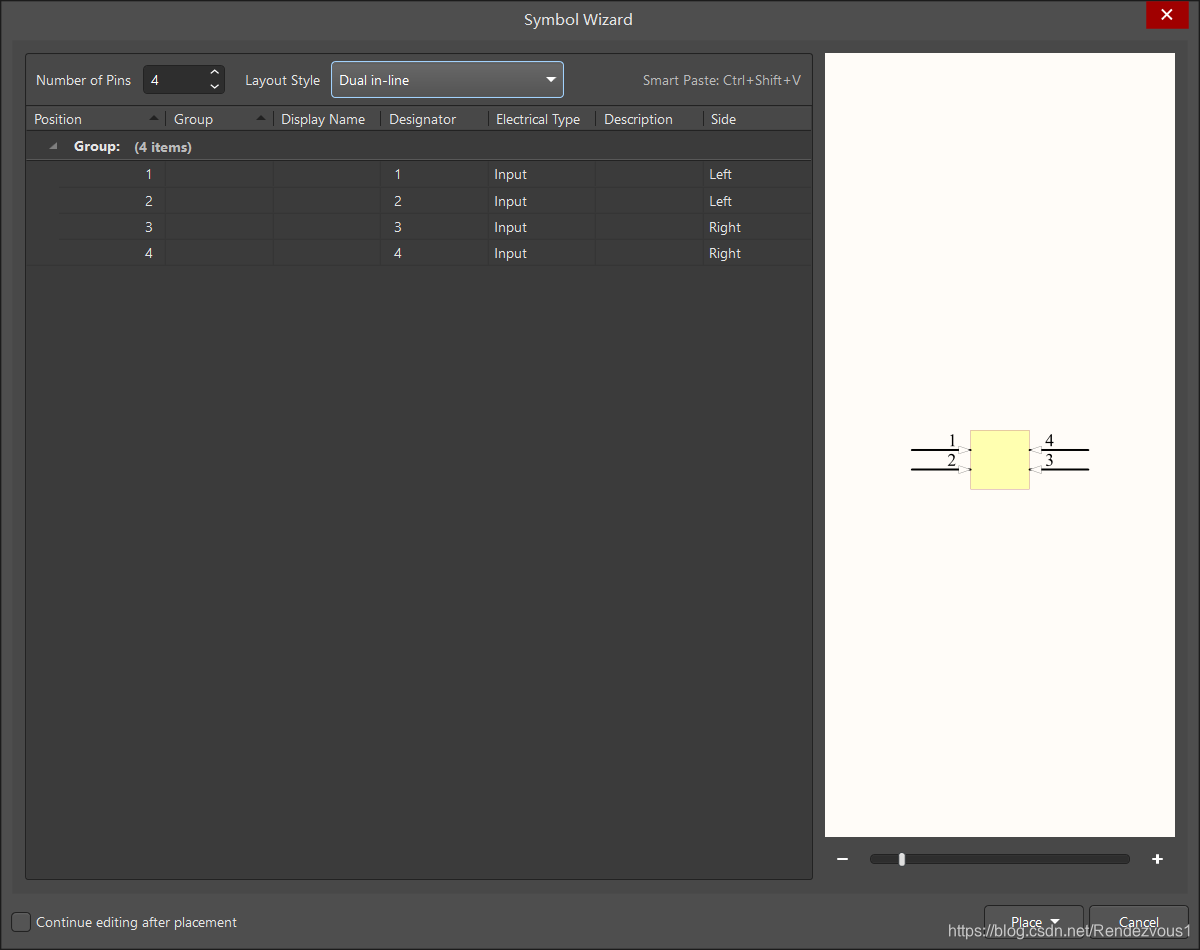

然后选择大概的形状，引脚数目，输入引脚名称、类型即可创建原理图库

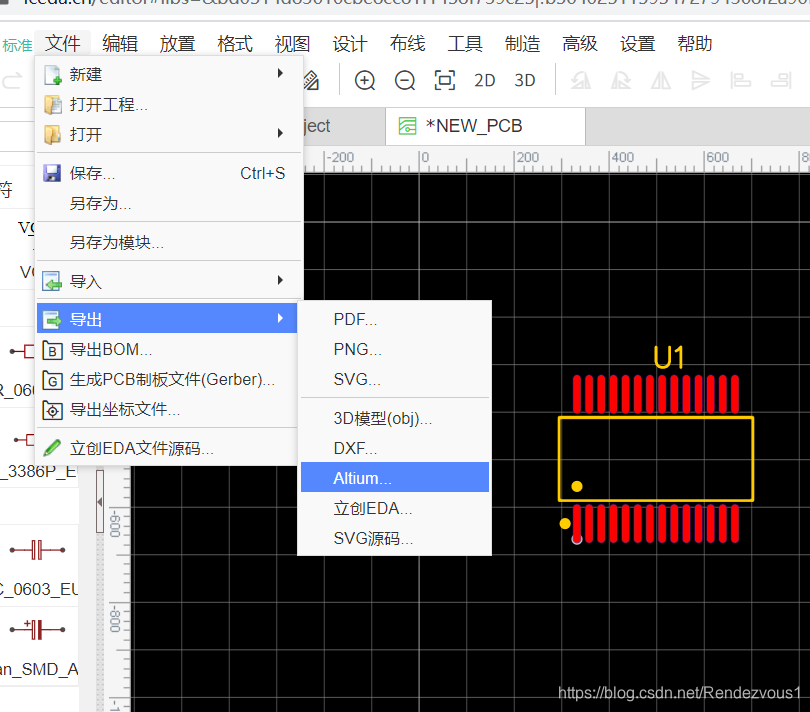

方法三：直接从立创商城下载

方法四：直接去网上下载库，但是可靠性可能得不到保证

4、 安装原理图库

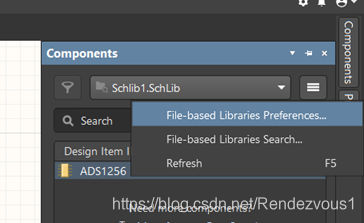

方法一：在components面板里找到File-basesd Libraries Preferences

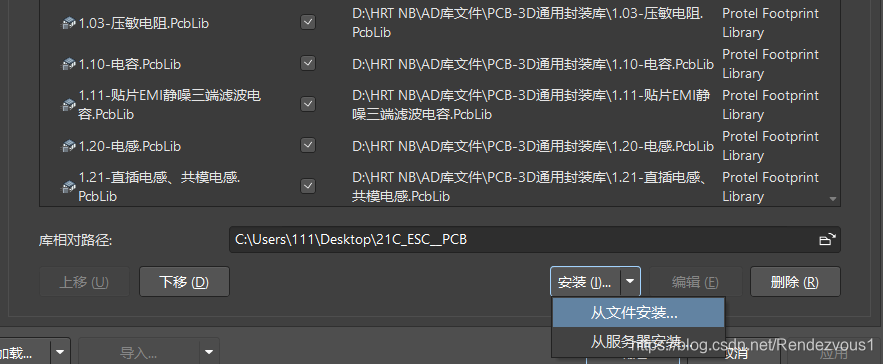

然后点击安装，选择你建立的原理图库

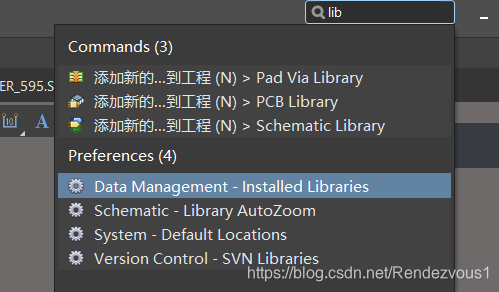

方法二：直接在右上角的搜索框里搜

点击从文件安装

选择原理图库即可。

注：如果找不到自己的原理图库文件，可以选择all files

二、绘制原理图

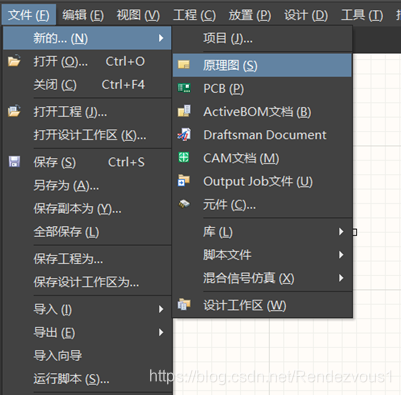

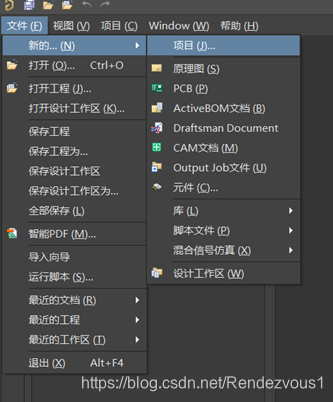

1、新建PCB工程文件

再在工程文件中新建原理图

打开这个原理图文件，右键选择原理图优先项，可以在里面对原理图的一些基本信息进行设置（不过一般也不用怎么改）。

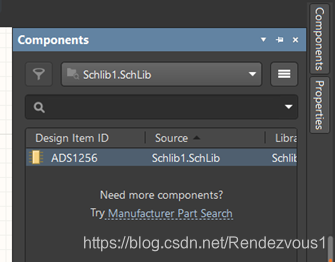

之后导入元件。在components面板里找到我们刚才画的原理图库，把元件拖进来。

点工具栏里的放置线可以进行连线（右键、左键才算画完了）

还可以放置网络标签，网络标签是对引脚的一个标注，标了相同网络标签的地方表示连在一起。这个常用于不同元件上的引脚，因为原理图里会有好多元件，不可能把所有的地方都用线连起来，会显得很乱，网络标签就比较实用。其他的网络标签可以自己探究。

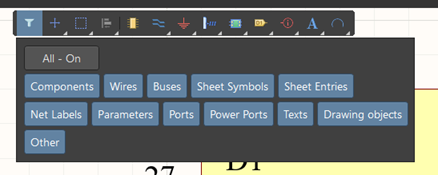

选择过滤器是个很实用的东西，你可以把自己想选的东西点亮（以texts为例），这样画大框框选中的就只有你标注的文字，不会选上其他东西了。

排列对象，可以选中一堆东西（引脚或者其他），然后利用下面的选项很方便的进行排列。

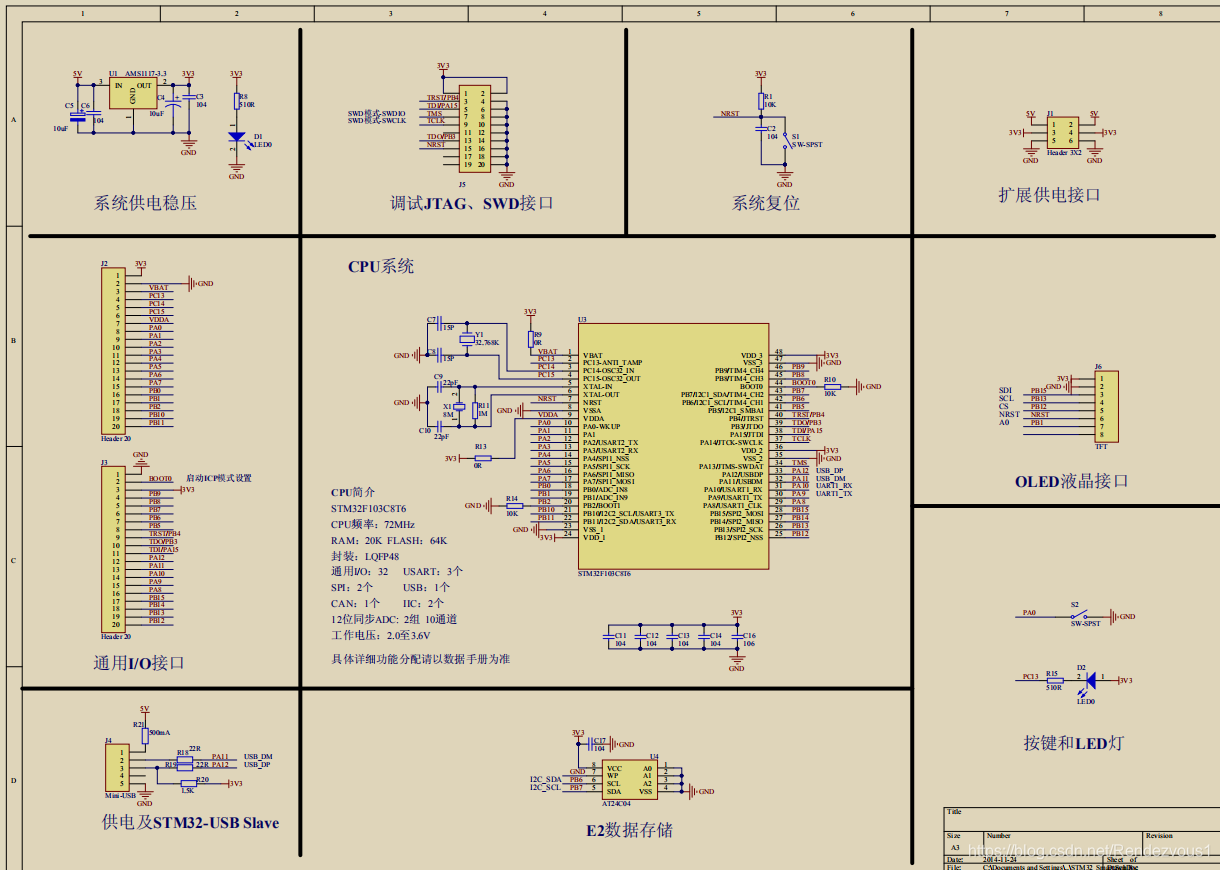

等画完所有元件后，可以将他们排列整齐，并画上线，加上文字标注

画线：
