KEIL5 的三个Debug小技巧（适合新手入门）

KEIL 5的三个Debug小技巧

1、添加断点

运行和复位↓

当程序运行到断点之前时就会停下来，在极端情况下（对程序运行的结果一头雾水的时候）可以添加很多断点，让程序一行一行地运行。

2、查看数据的实时变动

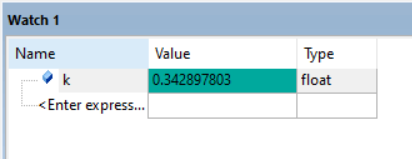

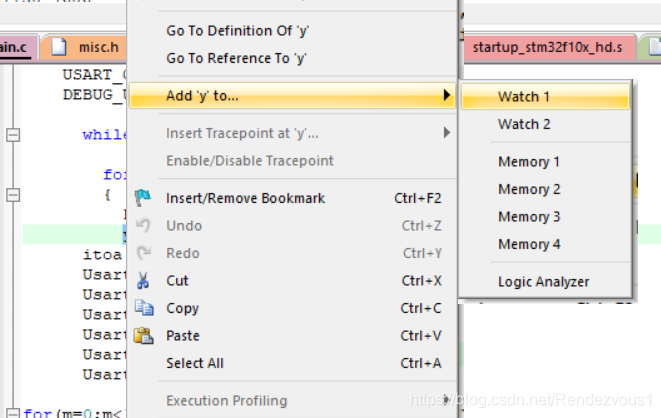

选择要观察的变量，右键将它加入watch1，

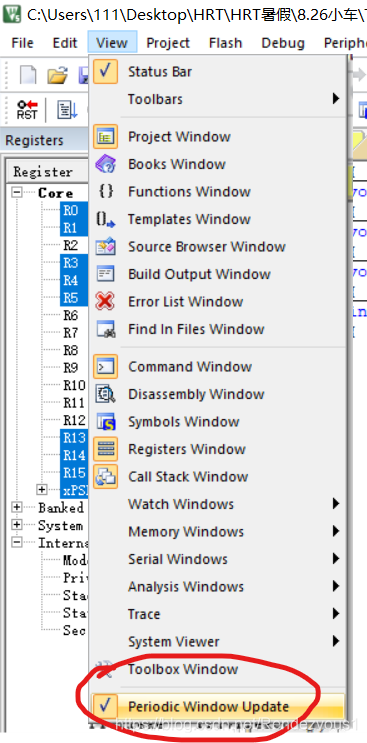

默认模式下是程序运行到断点才会刷新数据，可以选中view->periodic window update实现数据的实时刷新

3.观察某个引脚输出的PWM波

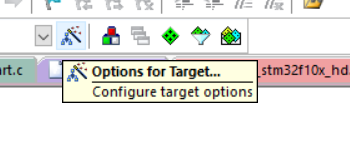

首先要先点击魔法棒

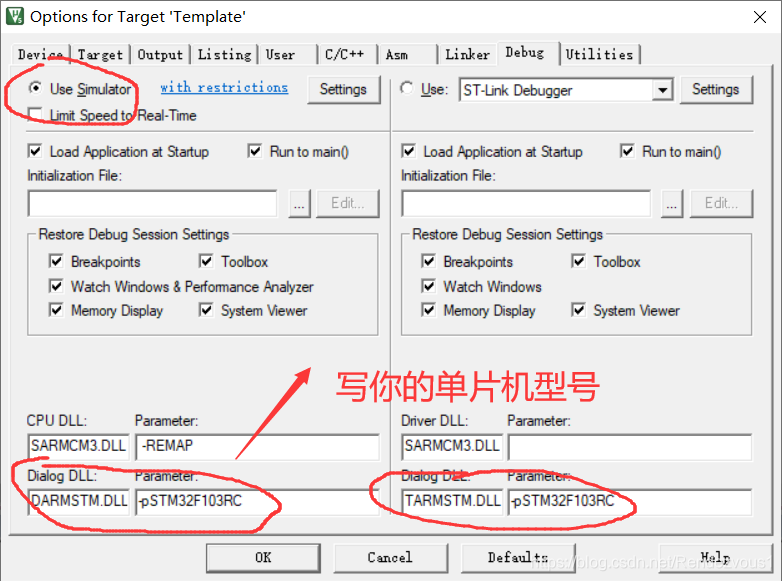

配置好这几个地方

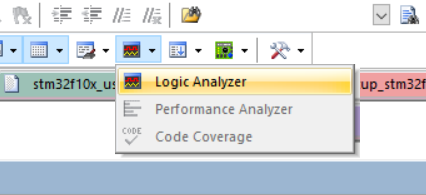

然后就可以进入debug,选择Logic Analyzer

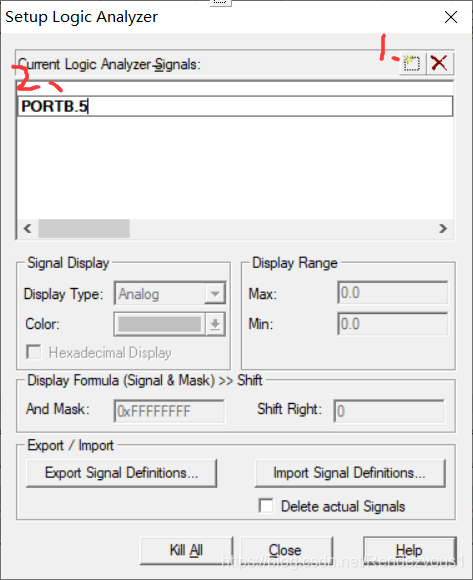

点击setup

然后选择要观察的引脚，如果是PB5的话就是，PORTB.5

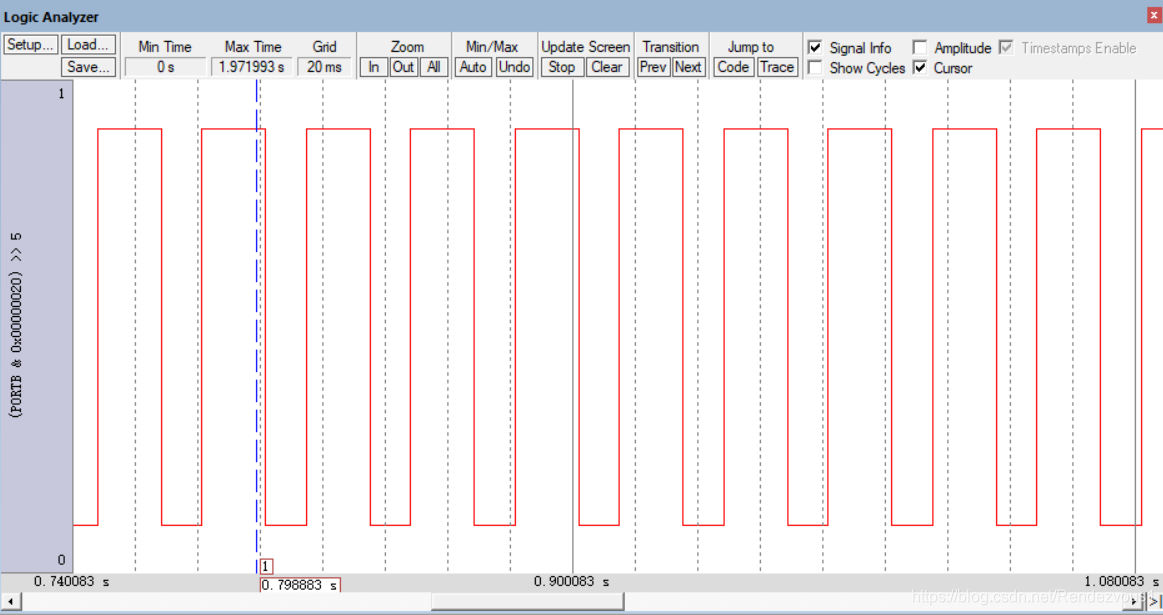

然后就可以进入仿真界面了

另外，PWM波的占空比还可以通过万用表测引脚电压间接得知。
