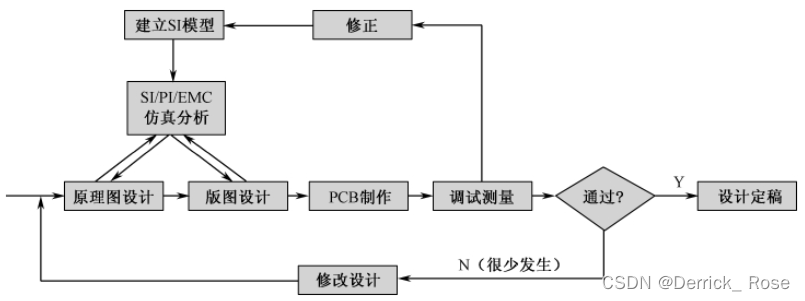

基于信号完整性分析的PCB设计流程如下图所示
在这里插入图片描述

在PADS环境下进行高速PCB设计一般包括如下内容
在这里插入图片描述
（1）用PowerLogic原理图设计
（2）用HyperLynx LineSim进行布线前的信号完整性分析
（3）网表输入，导入PCB
（4）规则设置：对于高速电路设计，必须设置很多设计规则来规范布局和布线，以保证电磁兼容性和信号完整性的要求
（5）元器件布局
（6）布线：常用步骤为手工布线——自动布线—手工布线。
（7）利用HyperLynx BoardSim进行布线后仿真：BoardSim接受PCB设计文件，对PCB进行整板快速扫描，发现过冲、延迟、串扰及EMI辐射超出设计要求的网络，并给出详细的结果报告；

原文见《高速电路PCB设计与EMC技术分析》
