【减法电路】实现0V~+5V输入-5V~+5V输出

目录

全网最详细减法电路分析：PornHub

叠加定理介绍：

基本运算电路及运算关系表：

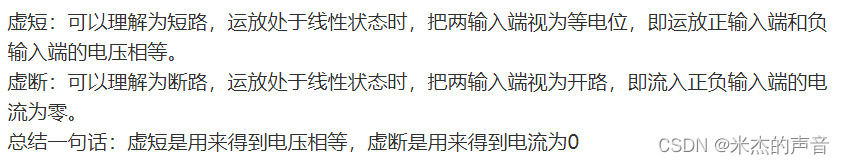

虚断虚断：vp=vn和虚断ip=in=0；

1. 利用虚短可知：​

2. 利用虚断可知：流入运放的电流为0。

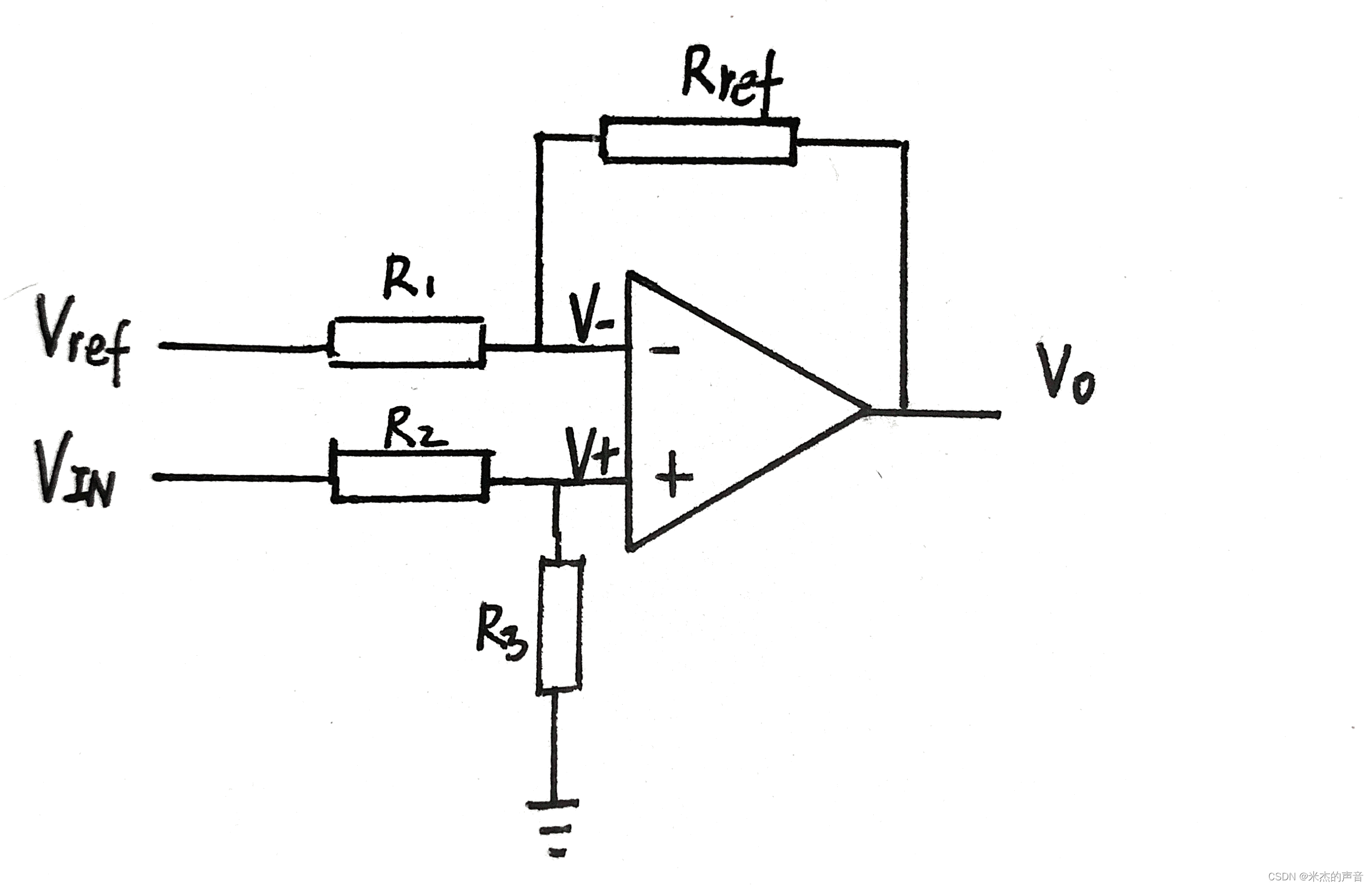

利用叠加原理分析减法电路：

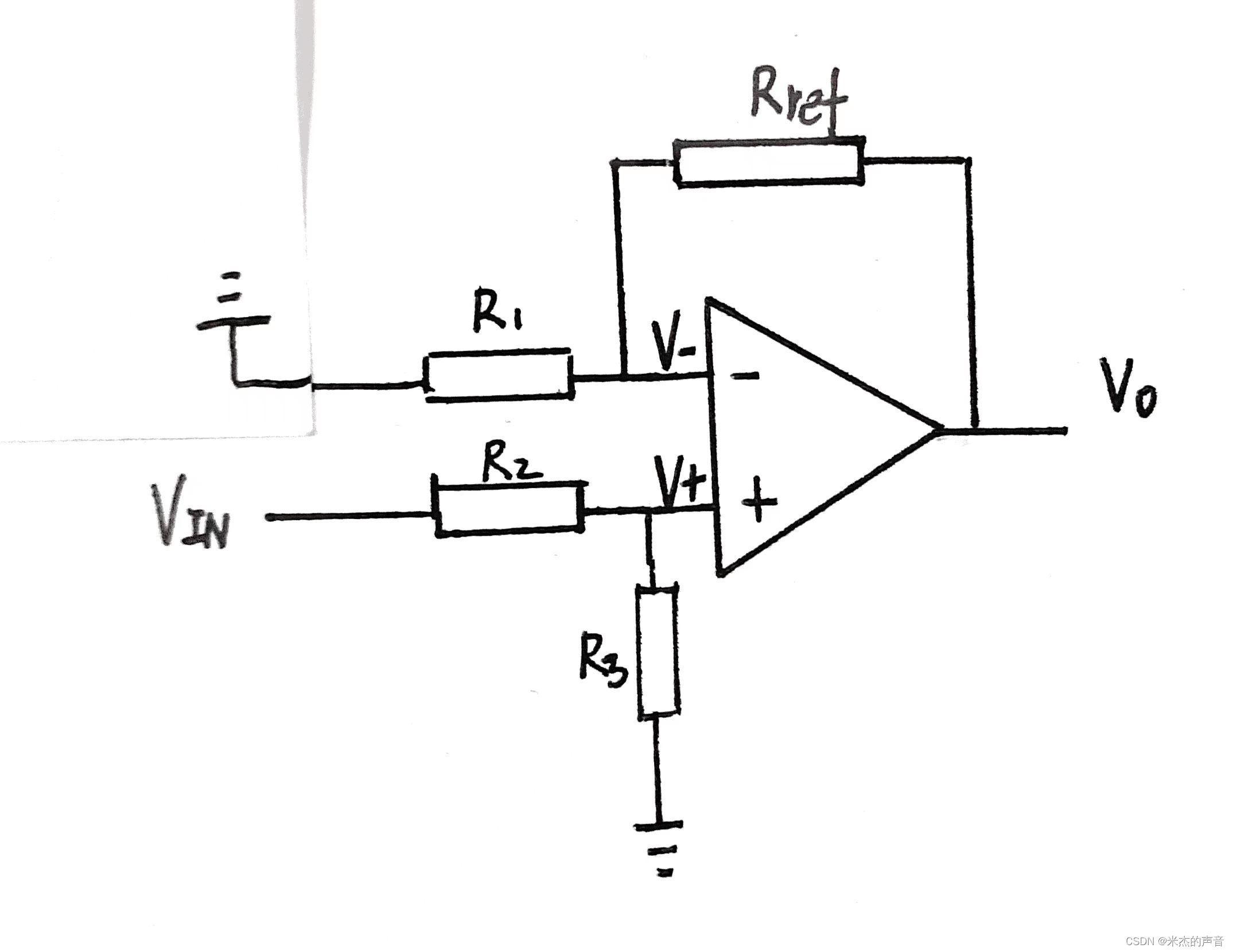

一：Vin电压源单独作用时（可看做反向比例放大电路）：

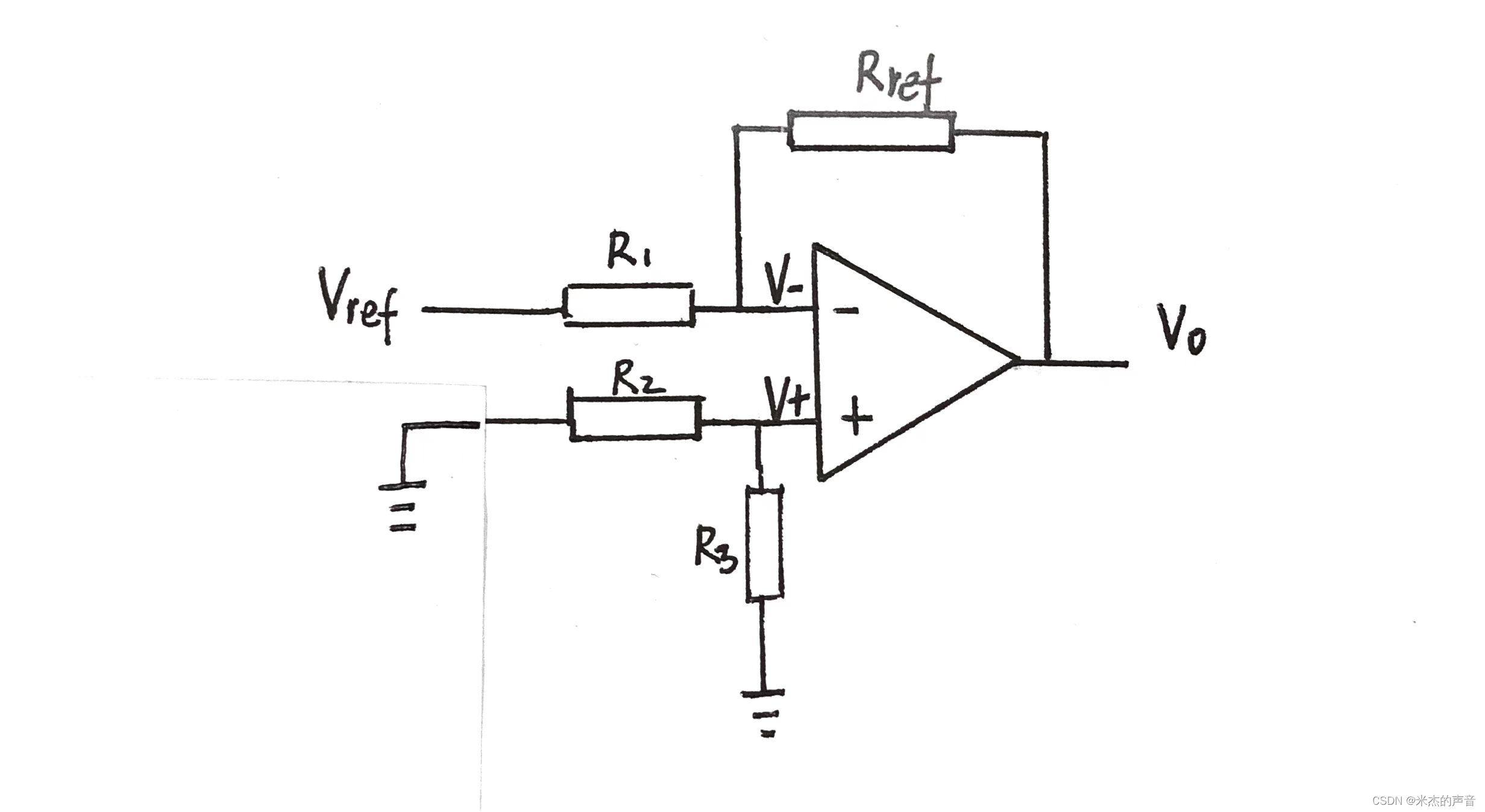

二：Vref电压源单独作用时（可看作同相比例放大电路）：

---

全网最详细减法电路分析：PornHub

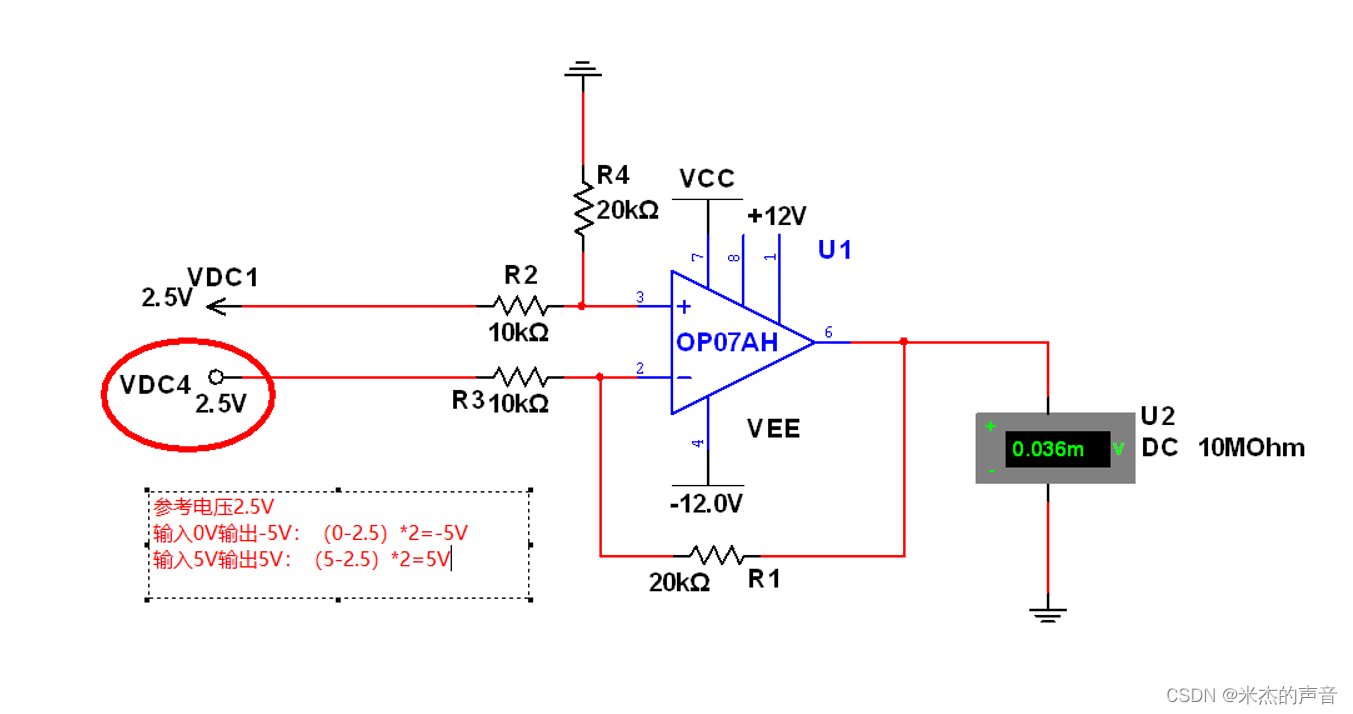

电路一：

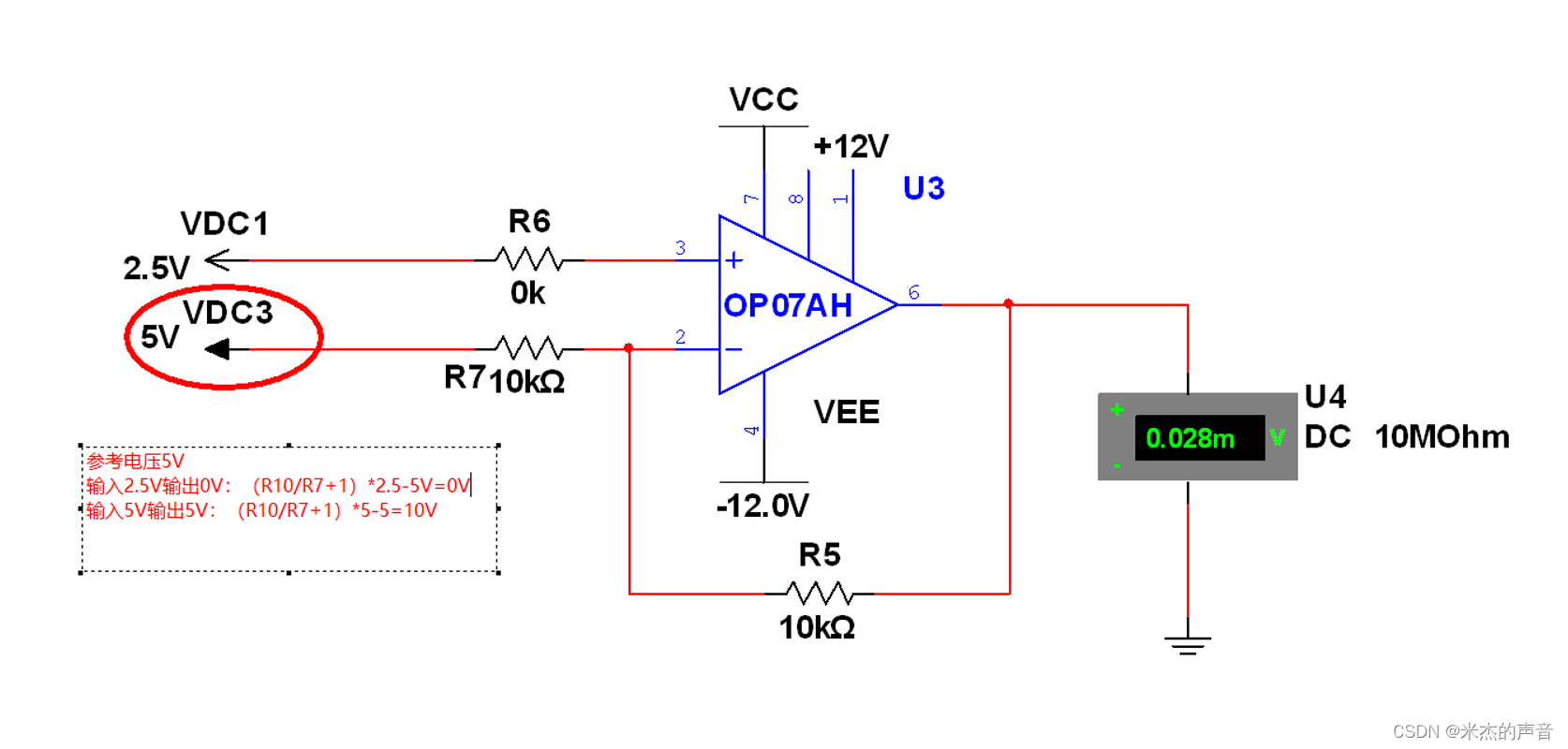

电路二：

叠加定理介绍：

在电路分析课程中, 叠加定理作为分析线性电路重要定理之一,其描述是这样 的:在线性电路中,任一支路的电流(或电压)可以看成是电路中每一个独立电源单 独作用于电路时,在该支路产生的电流(或 电压)的代数和。叠加定理不仅用于电阻电路的分析 , 也用于一阶 , 二阶电路的分析,更为重要的是,在正弦稳态电路中,当 几个正弦源的角频率不相同时, 必须利用叠加定理求解电路。

基本的电路分析一般包括三个方面的 内容,即电阻电路的分析,动态电路的分析和正弦稳态电路的分析。由于以上三类电 路均为线性电路, 所以都可以用叠加定理 来分析计算,但在分析的过程中,必须注意 以下几个方面的内容: ①各分电路中,不作用的电源置零。电 路中的所有线性元件(包括电阻、电感和电容)都不变,受控源则保留在各分电路中; ②叠加时各分电路中的电压和电流的 参考方向可以取与原电路中的相同,也可相反 , 取和时 , 应该注意各分量前 的“ + ”-”号; ③原电路的功率不等于按各分电路计 算所得功率的叠加。

也就是线性电路适用于叠加定理，假设每个电压源分别作用于电路时电流(或 电压)的代数和。

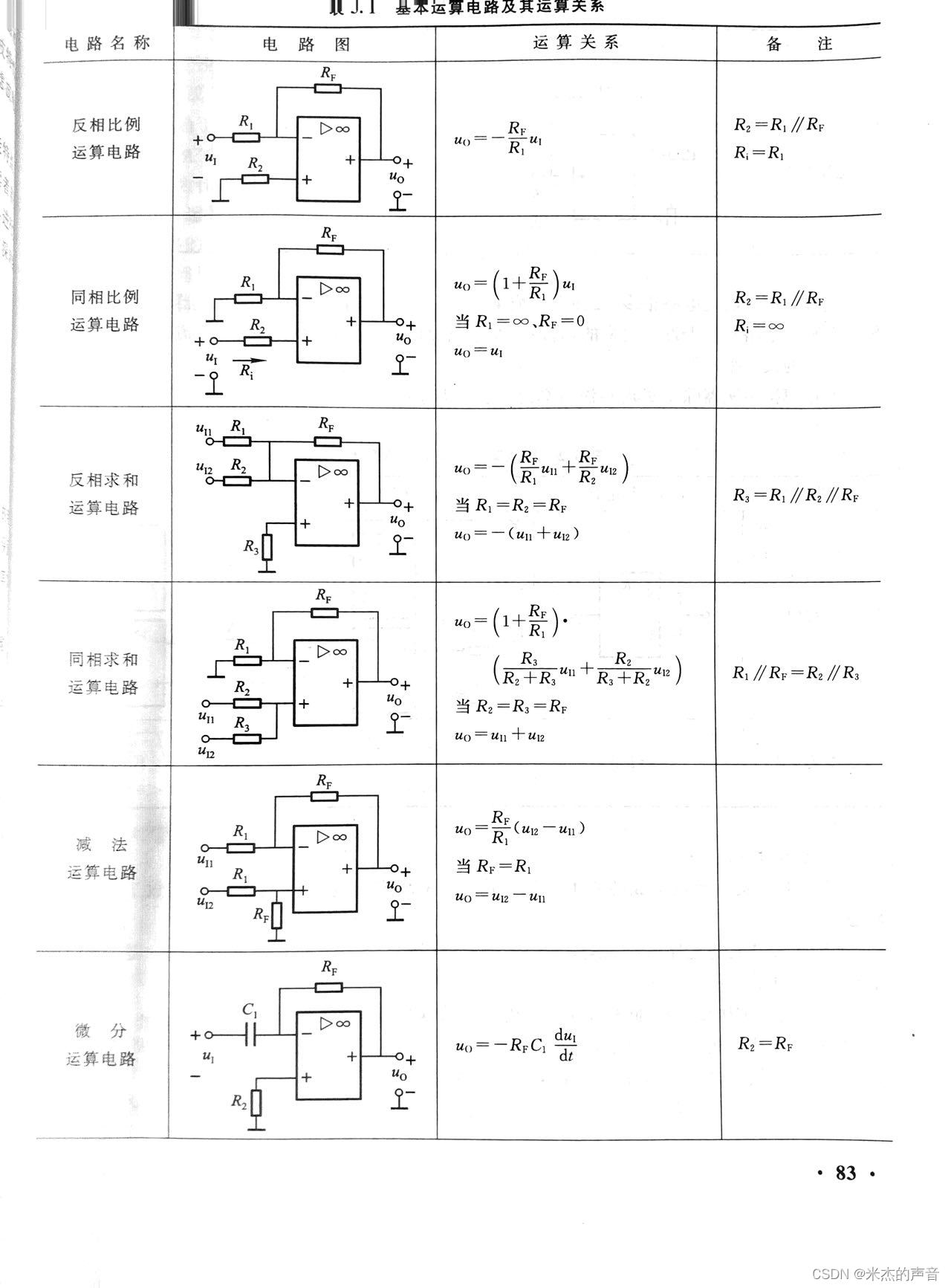

基本运算电路及运算关系表：

虚断虚断：vp=vn和虚断ip=in=0；

1. 利用虚短可知：

2. 利用虚断可知：流入运放的电流为0。

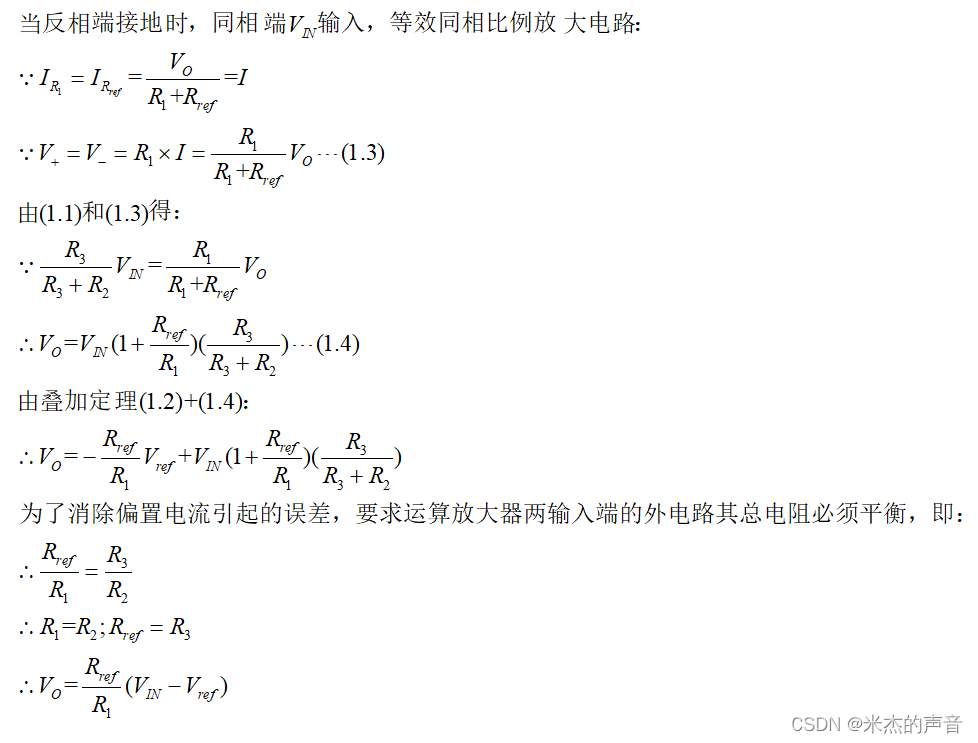

利用叠加原理分析减法电路：

一：Vin电压源单独作用时（可看做反向比例放大电路）：

二：Vref电压源单独作用时（可看作同相比例放大电路）：
