加法电路和减法电路

一、加法电路

下边为加法电路的拓扑结构

加法电路作用1： 直流量叠加

 如上图仿真所示，利用放大器LM324AD进行加法电路的仿真，输入为直流+1V和直流+2V，经过加法运算，根据上边Uo的计算公式进行计算，可得Uo=-3V,和仿真结果保持一致。如下图所示。

 加法电路作用2： 信号叠加

 如上图所示，利用信号发生器供给两个交流信号，频率分别为10KHz和100Hz,幅值分别为0.5V和1V，按照上述电路进行仿真，可得到如下图像，其中蓝色图像为输出，两个红色图像为输入。故加法电路可应用于信号处理和干扰信号模拟等场合。

 二、减法电路

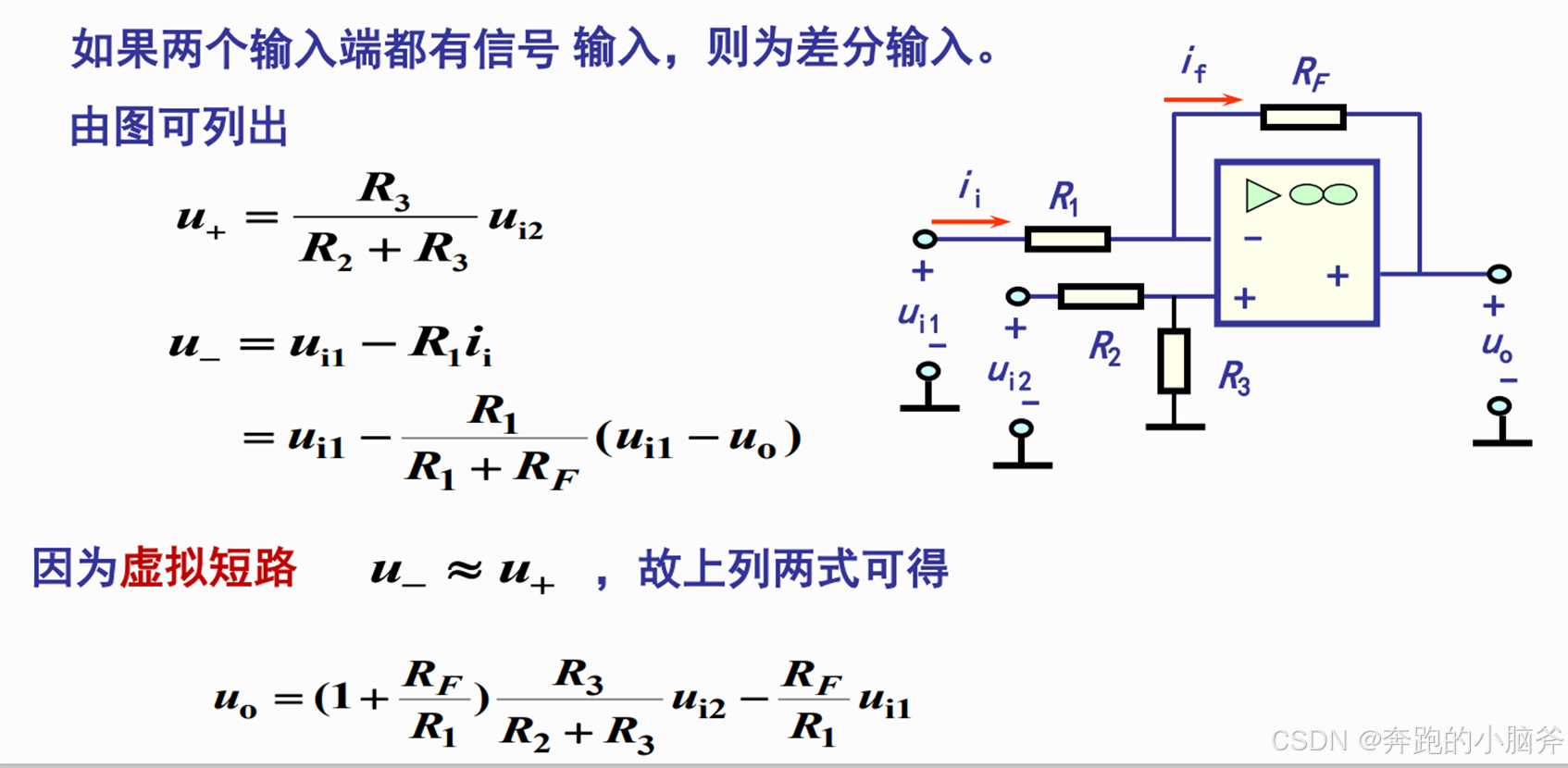

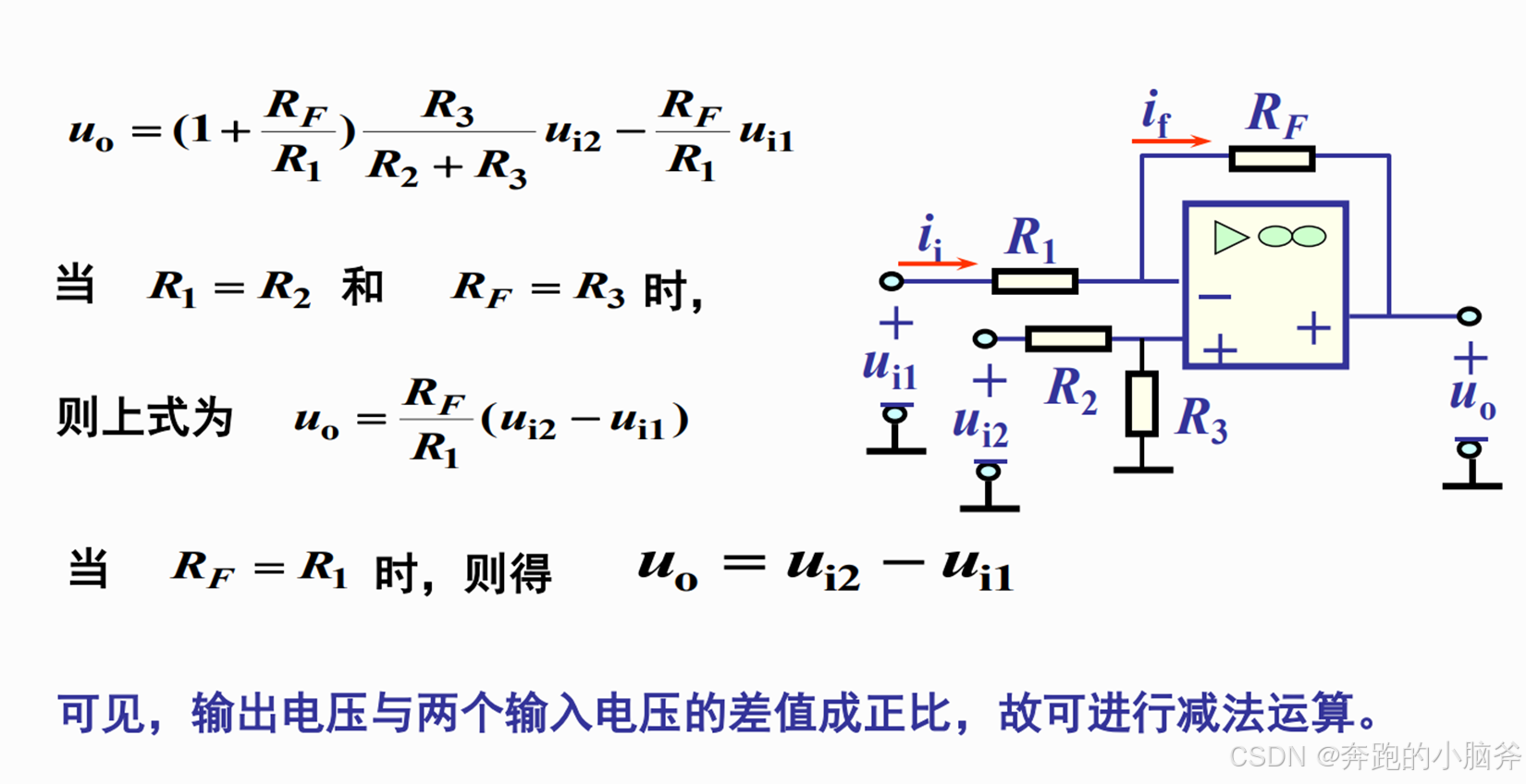

下图为减法电路的拓扑结构。



1、减法电路作用1-直流信号处理

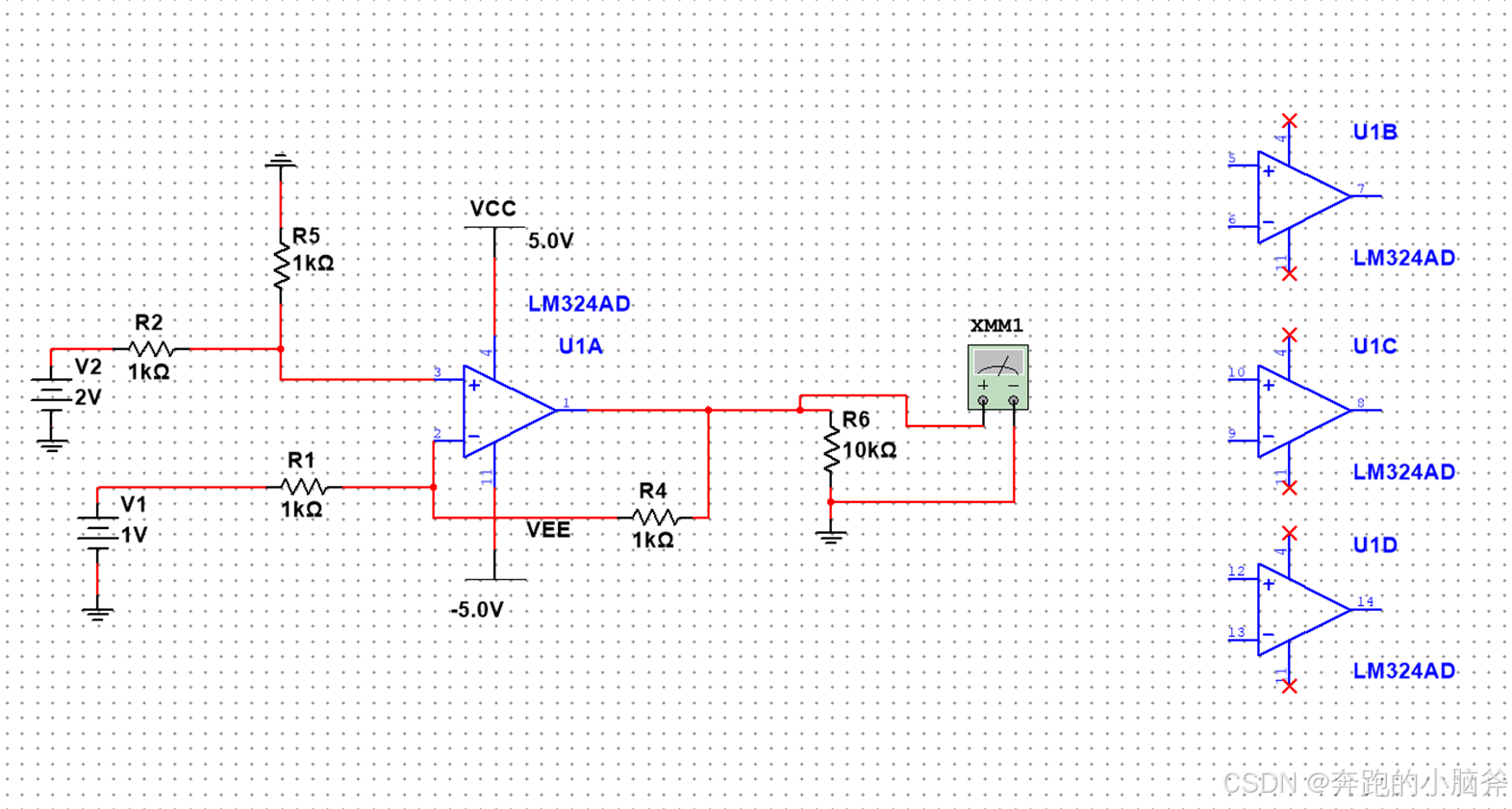

 如上图所示，上述电路为两个直流信号相减，最后结果为+2V-+1V=1V。

2、减法电路作用2-差模相减

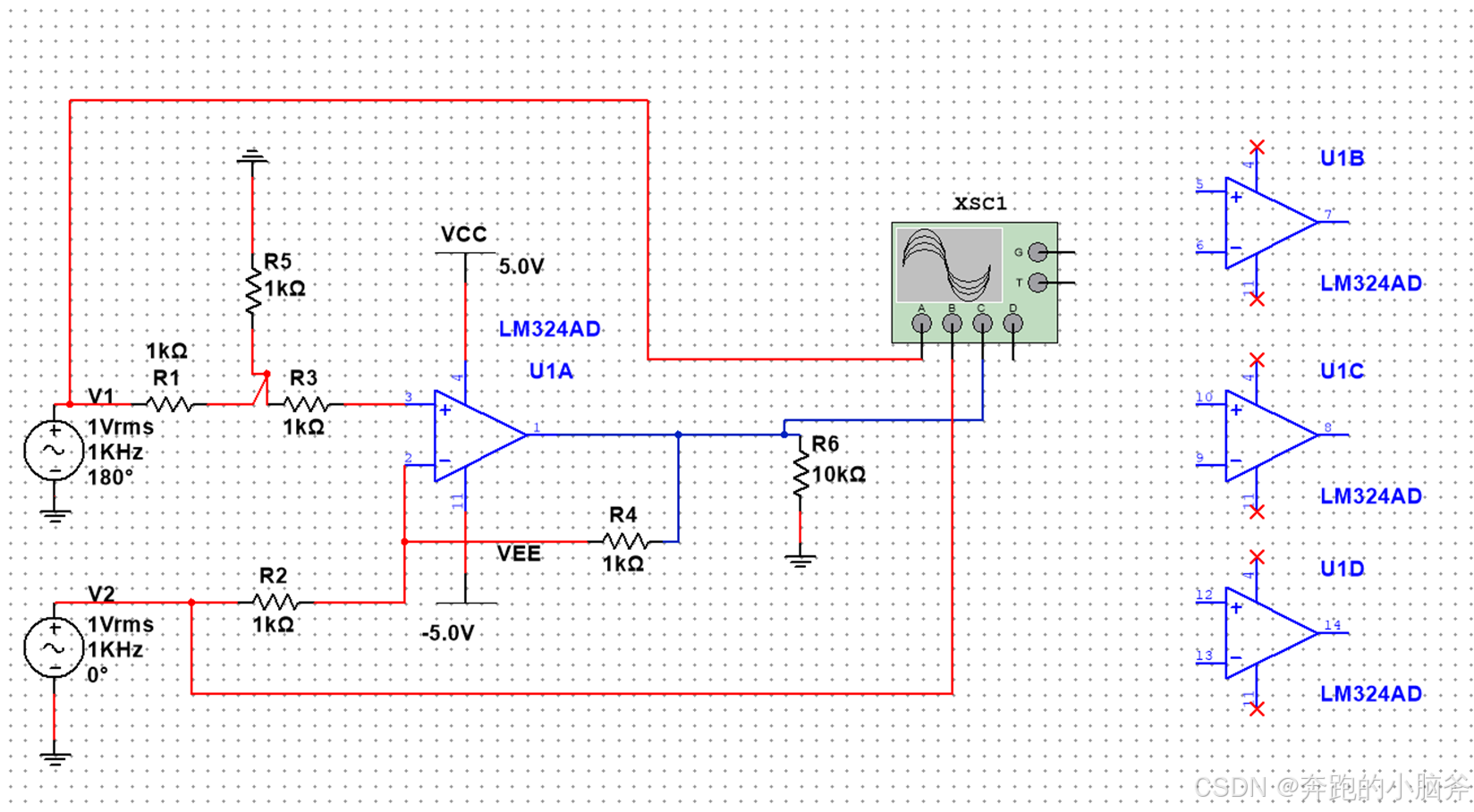

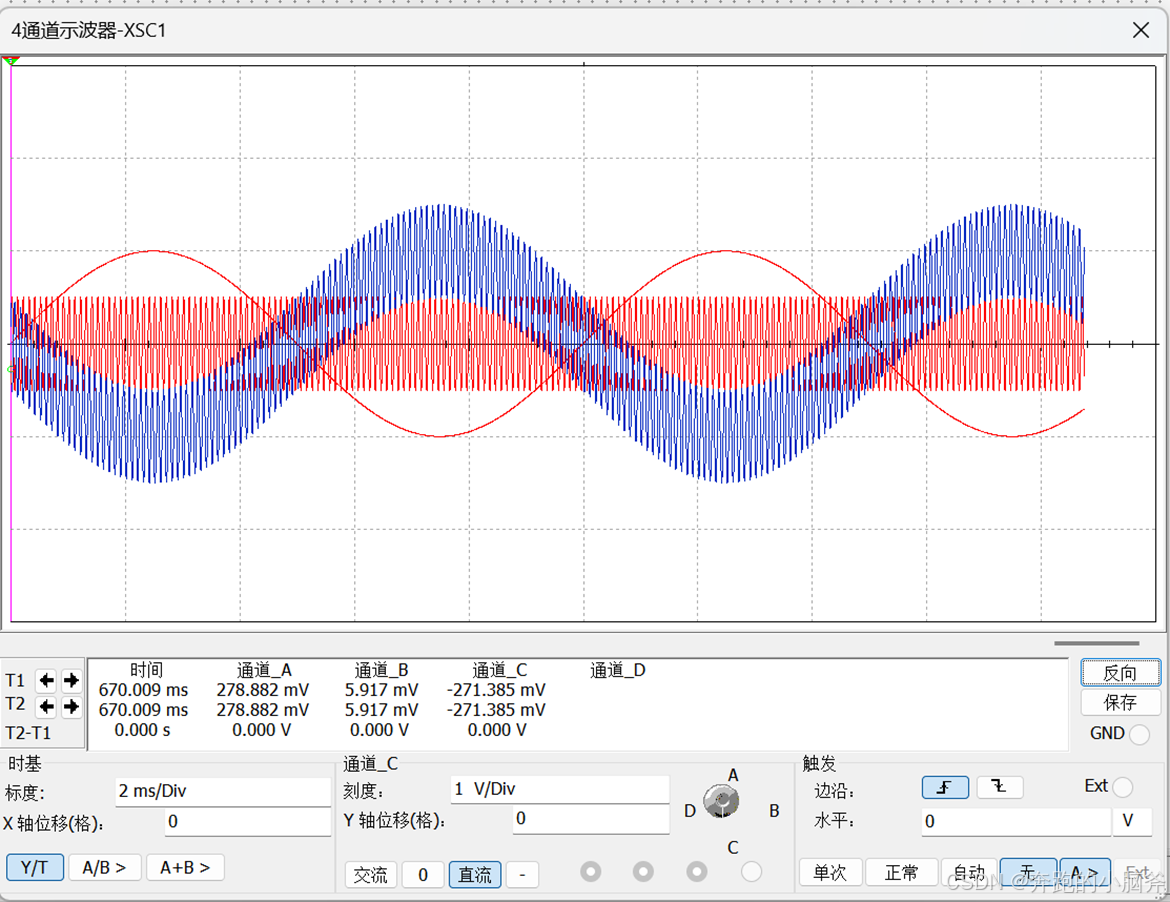

 如上图所示，为两个频率一致、幅值一致的信号相减，两个信号的相位不同，故称为差模相减。

3、减法电路作用3-共模相减

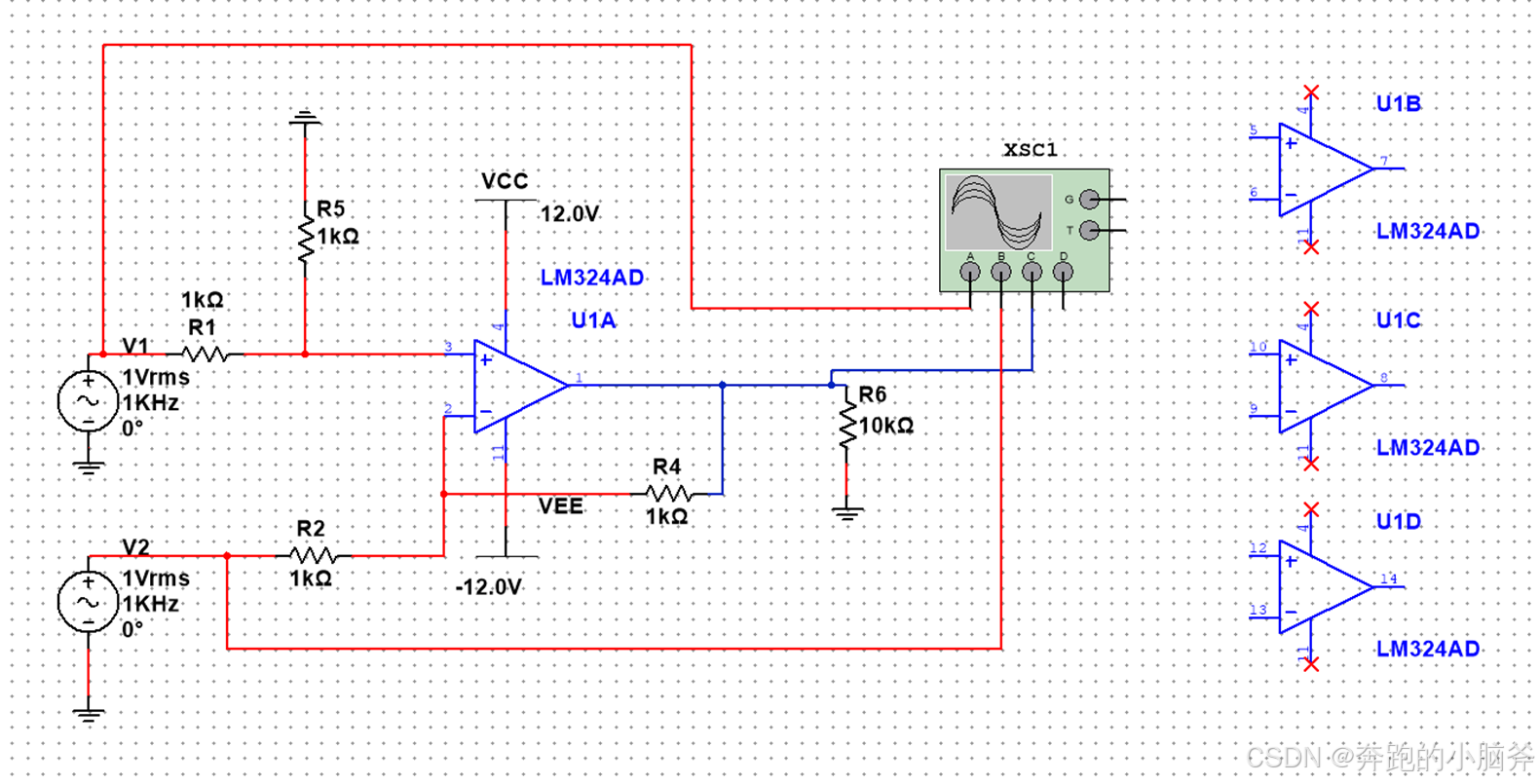

如上图所示，两个频率、幅值和相位均一致的信号互相作差，最后得到的结果为0。
