硬件学习笔记--38 电磁兼容试验-2静电放电试验介绍

电磁兼容试验-静电放电试验（电能表）

1.试验目的

        目前，全球范围内已经建立了多项静电放电测试标准，其中包括了IEC 61000-4-2等国际认可的规范。在中国，与IEC 61000-4-2相对应的国家标准是GB/T 17626.2-2018，该标准详细规定了静电放电测试的具体要求和方法。

        静电放电试验旨在模拟静电放电现象，评估电子产品在设计和制造过程中能否有效地防止静电放电带来的风险，确保产品在市场上的可靠性。

2.试验方法

        试验应按GB/T 17626.2-2018要求，并在参比条件以及下列的条件下进行：
a) 电压电路施加标称电压；
b) 电流电路无电流，且电流端子应开路；
c) 试验应施加在电能表的每个表面；
d) 间接放电：8kV 的试验电压应以接触方式施加于水平耦合板和垂直耦合板。水平和垂直耦合
板试验，电能表的所有面都应经受放电；
e) 直接放电：8kV 接触放电试验电压应施加在正常操作易触及的金属部分；如果电能表的外表
面没有易触及的金属部分，应施加 15kV 试验电压的空气放电替代接触放电；
f) 放电次数：以最敏感极性放电 10 次；如果敏感极性未知，则正负极各10次；相邻放电之间至少间隔1s。

3.判定依据及意义

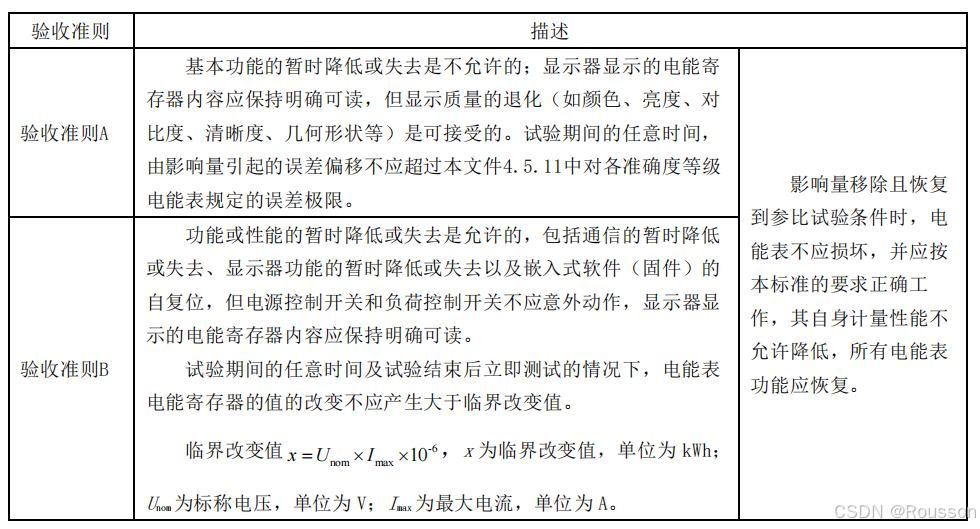

        验收准则：B。

        通过试验，可以评估产品的抗静电能力，找出潜在的设计缺陷和制造问题，并及时进行调整和改进。同时，试验还可以提高产品的可靠性和耐用性，确保产品在复杂电磁环境中能够正常工作。
