硬件学习笔记--55 锰铜基础知识介绍

1、锰铜的定义与成分

        锰铜是一种精密电阻合金，主要成分为：铜（Cu）：84%~86%；锰（Mn）：11%~13%；镍（Ni）：2%~4%。常见牌号：如6J12（中国）、Manganin®（国际通用）。

2、核心特性及相关参数

2.1 电阻特性

1）电阻率：约0.43~0.48 μΩ·m（高于纯铜）。

2）低温度系数：温度系数（TCR）极低（±20 ppm/℃以内），在宽温范围内（-50℃~+150℃）电阻值几乎不变。

3）对铜热电势小：≤1 μV/℃（减少热电干扰）。

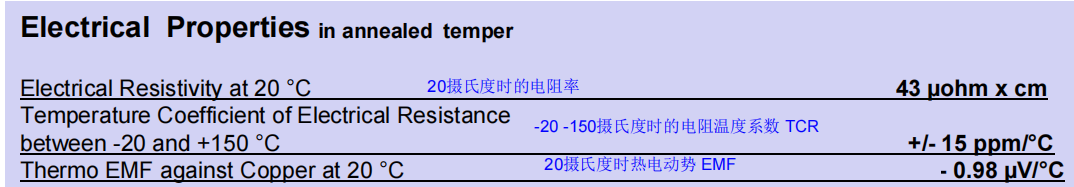

        某款型号锰铜的电气参数

电阻阻值与温度变化的影响

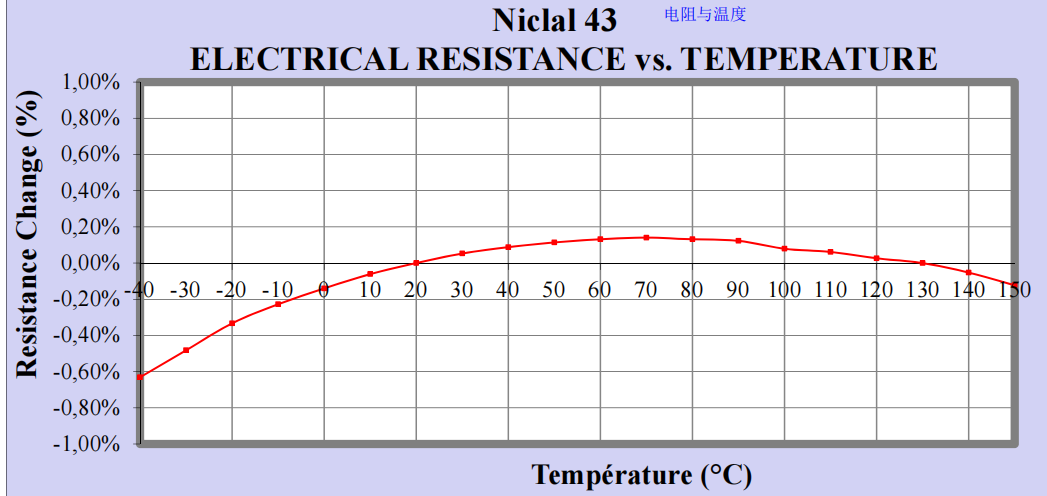

另一款锰铜电阻与温度的变化关系

2.2其他特性

1）高稳定性：长期使用后电阻变化率＜0.1%。

2）良好机械性能：可拉制成细丝或轧制成箔片。

3）耐腐蚀性：优于普通铜合金，但需避免酸性环境。

3. 主要应用领域

1）精密电阻器：用于标准电阻、分流器（如电流检测中的毫欧或微欧级电阻）。

2）传感器：应变片、压力传感器（利用电阻稳定性）。

3）电工仪表：万用表、电桥中的基准电阻。

4）高温环境：部分锰铜合金可在300℃以下稳定工作。

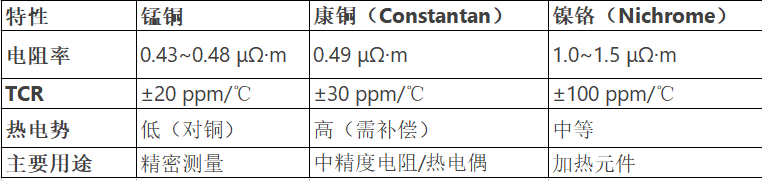

4. 锰铜电阻的选型要点及与其他材料的对比

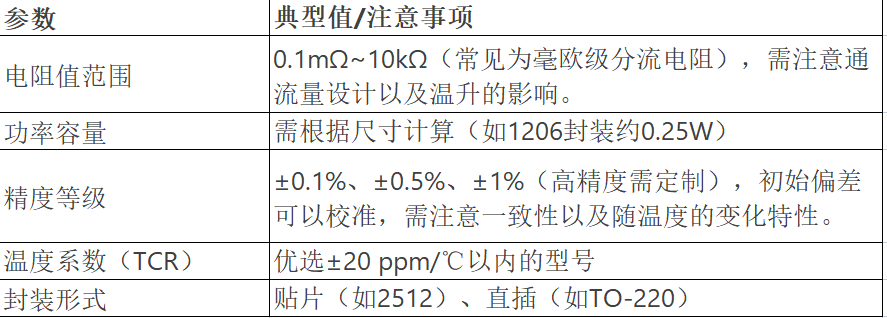

5. 使用注意事项

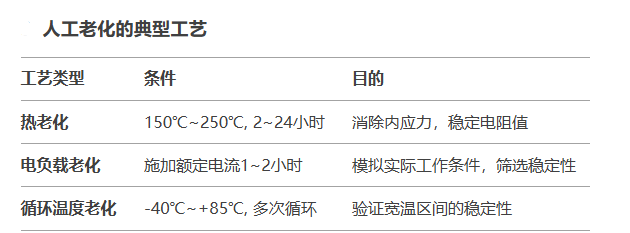

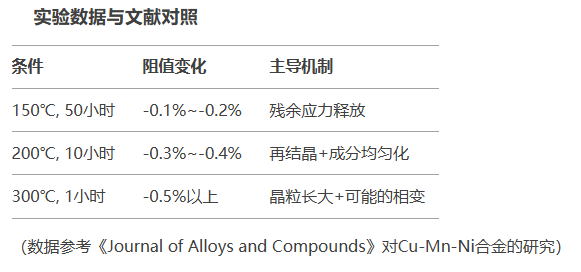

1）机械应力影响：使用时需注意锰铜的安装避免受机械应力，避免弯曲或冲击，可能改变电阻特性。对于高精度的锰铜一般需要老化处理以消除内应力，稳定电阻值。

2）温度影响：通过以上曲线可知，高低温其锰铜阻值是有变化的，对于高精度要求的全温度范围内可进行补偿。

3）通流量及散热设计：一般按照6A/m㎡，需要考虑最大电流下温升不超过50K。
