最优控制中极小值原理及其应用

在实际物理系统中，控制向量总是受到一定的限制，容许控制值能在一定的控制域内取值，可以预料，用古典变分法难以处理上述问题。

注：本文总结自胡寿松教授的专著《最优控制理论与系统》第三章 极小值原理及其应用。文章中举的例题均用自己的方法写了一遍，没有依照书上的解法写。

全文的公式使用LaTex公式编辑器编辑而成。

3.1 连续系统的极小值原理

如果描述最优控制问题的一些函数，如 $f$ 和 $\phi$ 等显含时间 $t$ 和 $t_f$ ，则称为时变问题。

3.1.1 定常系统

为了方便阐述，先研究定常系统、末值型指标、末端自由、控制受约束的极小值原理，然后将所得结果扩大至一般的最优控制问题中。再研究性能指标为积分型的控制问题极小值原理应用情况。

（1）定常系统、末值型性能指标、末端自由、控制受约束

【定理1】 对于如下定常系统、末值型性能指标、末端自由、控制受约束的最优控制问题：
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(u)=\phi [x(t_f)] \\ \mathrm{s}.\mathrm{t}.\dot{x}(t)=f(x,u),x(t_0)=x_0,t\in [t_0,t_f]\text{\hspace{1em}(1)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda ,t)={\lambda }^{\mathrm{T}}f(x,u,t)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=\frac{\partial \phi }{\partial x(t_f)} \end{gathered}$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H(x^{\ast },u^{\ast },\lambda )=\underset{u(t)\in \Omega }{\min }H(x^{\ast },u,\lambda )=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
④ H 变化率 （Hamilton函数沿最优轨线保持为常数）

当 $t_f$ 固定时
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t)]=H[x^{\ast }(t_f),u^{\ast }(t_f),\lambda (t_f)]=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
当 $t_f$ 自由时
$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),{\lambda }^{\ast }(t_f^{\ast })]=0$$

（2）定常系统、积分型性能指标、末端自由、控制受约束

【定理2】对于如下定常系统、积分型性能指标、末端自由、控制受约束的最优控制问题：
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(x)={\int }_{t_0}^{t_f}L[x(t),u(t)]\mathrm{d}t \\ \mathrm{s}.\mathrm{t}.\dot{x}(t)=f(x,u),x(t_0)=x_0, \\ t\in [t_0,t_f],t_f未定\text{\hspace{1em}(2)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda )=L(x,u)+{\lambda }^{\mathrm{T}}f(x,u)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=0 \end{gathered}$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H(x^{\ast },u^{\ast },\lambda )=\underset{u(t)\in \Omega }{\min }H(x^{\ast },u,\lambda )=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
④ H 变化率 （Hamilton函数沿最优轨线保持为常数）

当 $t_f$ 固定时
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t)]=H[x^{\ast }(t_f),u^{\ast }(t_f),\lambda (t_f)]=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
当 $t_f$ 自由时
$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),{\lambda }^{\ast }(t_f^{\ast })]=0$$

总结

当控制问题为定常系统时，性能指标为末值型和积分型的区别在于边界条件的不同，此外再无区别。

末值型性能指标的边界条件为
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=\frac{\partial \phi }{\partial x(t_f)} \end{gathered}$$
积分型性能指标的边界条件为
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=0 \end{gathered}$$
所以，在解题时，按照 ① —> ② —> ③ —> ④ 的步骤解题即可，与变分法无异。

例题

---

【例题1】 设二阶系统的状态方程及初始条件为
$$\{\begin{array}{c}{\dot{x}}_1(t)=-x_1(1)+u(t),x_1(0)=1\\ {\dot{x}}_2(t)=x_1(1),x_2(0)=0\end{array}$$
式中标量控制 $u(t)$ 的约束条件为
$$|u(t)|\le 1$$
若系统末端状态 $x(t_f)$ 是自由的，试求最优控制 $u(t)$ ，使性能指标
$$J=x_2(1)$$
取极小值。

---

【解】本例为定常系统、末值型性能指标、末端自由、 $t_f$ 固定和控制受约束的最优控制问题。

① 构造Hamilton函数
$$H={\lambda }_1[-x_1(t)+u(t)]+{\lambda }_2{x}_2(t)$$
$x(t)$ 和 $\lambda (t)$ 满足下列正则方程
$$\{\begin{array}{c}{\dot{x}}_1(t)=\frac{\partial H}{\partial {\lambda }_1}=-x_1(t)+u(t)\\ {\dot{x}}_2(t)=\frac{\partial H}{\partial {\lambda }_2}=x_1(t)\end{array}$$

$$\begin{gathered} \{\begin{array}{c}{\dot{\lambda }}_1=-\frac{\partial H}{\partial x_1(t)}={\lambda }_1-{\lambda }_2\\ {\dot{\lambda }}_2=-\frac{\partial H}{\partial x_2(t)}=0\end{array} \\ \Rightarrow \{\begin{array}{c}{\lambda }_1=C_1{e}^t+C_2\\ {\lambda }_2=C_2\end{array} \end{gathered}$$

② 边界条件

可知
$$\phi =x_2(1)$$
那么边界条件为
$$\begin{gathered} x_1(0)=1,x_2(0)=0 \\ {\lambda }_1(1)=\frac{\partial \phi }{\partial x_1(1)}=0,{\lambda }_2(1)=\frac{\partial \phi }{\partial x_2(1)}=1 \end{gathered}$$
得到
$$\lambda (t)=e^{1-t}-1$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）

因为Hamilton函数可写为
$$H=x_1({\lambda }_2-{\lambda }_1)+{\lambda }_{1}u$$
根据极小值原理，要使Hamilton函数无论在何种情况下都保持最小，其控制量 $u$ 的取值应为
$$u=\{\begin{array}{c}0,{\lambda }_1\le 0\\ -1,{\lambda }_1>0\end{array}$$
因为
$$\{\begin{array}{c}{\dot{\lambda }}_1(t)=-{\lambda }_1(t)\\ {\lambda }_1(1)=0\end{array}\Rightarrow \{\begin{array}{c}{C}_1=-e^{-1}\\ C_2=1\end{array}$$
得到
$${\lambda }_1(t)=1-e^{1-t}\Rightarrow \{\begin{array}{c}{\lambda }_1>0,0\le t<1\\ {\lambda }_1=0,t=1\end{array}$$
最后得到最优控制 $u^{\ast }(t)$ 为
$$u^{\ast }=\{\begin{array}{c}-1,0\le t<1\\ 0,t=1\end{array}$$

---

【例题2】设一阶状态方程为
$$\dot{x}(t)=x(t)-u(t),x(0)=5$$
式中控制约束
$$0.5\le u(t)\le 1$$
试求使性能指标
$$J={\int }_0^1[x(t)+u(t)]\mathrm{d}t$$
为极小值的最优控制 $u^{\ast }(t)$ 和相应的最优性能指标 $J^{\ast }$。

---

【解】本例为定常系统、积分型性能指标、$t_f$ 固定和末端自由的最优控制问题。

① 构造Hamilton函数
$$H=x(t)+u(t)+\lambda [x(t)-u(t)]$$
$x(t)$ 和 $\lambda (t)$ 满足下列正则方程
$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda }=x(t)-u(t) \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x}=-[1+\lambda (t)] \end{gathered}$$
求出协态方程的表达式为
$$\lambda (t)=C{e}^{-t}-1$$
② 边界条件

可知
$$\phi =x_2(1)$$
那么边界条件为
$$\begin{gathered} x(0)=5 \\ \lambda (1)=C{e}^{-1}-1=0\Rightarrow C=e \end{gathered}$$
得到
$$\lambda (t)=e^{1-t}-1$$
③ 极值条件

Hamilton函数可化为
$$H=x(t)(1+\lambda )+u(t)(1-\lambda )$$
根据极值条件，控制量 $u(t)$ 为
$$u(t)=\{\begin{array}{c}0.5,\lambda <1\\ 1,\lambda \ge 1\end{array}$$
令 $\lambda =1$ ，得到
$$\begin{gathered} \lambda (t)=e^{1-t}-1=1 \\ \Rightarrow t=0.307 \end{gathered}$$
那么，控制量 $u^{\ast }(t)$ 为
$$u^{\ast }(t)=\{\begin{array}{c}0.5,0\le t<0.307\\ 1,0.307\le t\le 1\end{array}$$
将 $u^{\ast }(t)$ 代入状态方程，得
$$\dot{x}(t)=\{\begin{array}{c}x(t)-1,0\le t<0.307\\ x(t)-0.5,0.307\le t\le 1\end{array}$$
解得
$$x(t)=\{\begin{array}{c}{c}_1{e}^t+1,0\le t<0.307\\ c_2{e}^t+0.5,0.307\le t\le 1\end{array}$$
因为初始条件 $x(0)=5$ ，代入方程中，得到
$$\begin{gathered} c_1{e}^0+1=x(0) \\ \Rightarrow c_1+1=5 \\ \Rightarrow c_1=4 \end{gathered}$$
当 $t=0.307$ 时，让左极限等于右极限，有
$$\begin{gathered} 4e^{0.307}+1=c_2{e}^{0.307}+0.5=6.44 \\ \Rightarrow c_2=4.37 \end{gathered}$$
注意，这里的结果是在两位小数的精度下求解出来的。

所以，最优轨线 $x^{\ast }(t)$ 为
$$x^{\ast }(t)=\{\begin{array}{c}4e^t+1,0\le t<0.307\\ 4.37e^t+0.5,0.307\le t\le 1\end{array}$$
最优性能为
$$J={\int }_0^{0.307}(4e^t+1+1)\mathrm{d}t+{\int }_{0.307}^1(4.37e^t+0.5+0.5)\mathrm{d}t=8.68$$
代码为

clear;clc;close all;
% 定义变量
syms H lambda x u x1
% Step 1：构造哈密顿方程
H = (x+u) + lambda*(x-u);
% 协态方程
Dlambda = -diff(H,'x');
% Step 2：边界条件
% 求出拉格朗日乘子 lambda1
lambda = dsolve('Dlambda = -lambda-1','lambda(1)=0');
% Step 3：极值条件
% 求切换时间 ts
ts = solve('exp(1-ts)-1=1');
x1 = dsolve('Dx1=x1-1','x1(0)=5')
xTemp = 4*exp(0.307)+1;
x2 = dsolve('Dx2=x2-0.5','x2(0.307)=6.4374')

需要注意的是，ts = solve('exp(1-ts)-1=1');这行代码在MATLAB 2014中可以使用，在MATLAB 2018中无法正常使用，因为solve()函数的用法改变了，因此如需在MATLAB 2018中使用此函数，代码应改为

syms ts;
ts = solve(exp(1-ts)-1==1,ts);

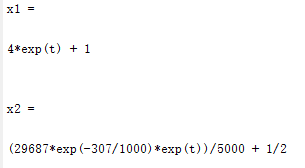

运行结果为

3.1.2 时变系统

（1）时变系统、末值型性能指标、末端自由、控制受约束

【定理3】对于如下时变系统、末值型性能指标、末端自由、控制受约束的最优控制问题
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(x)=\phi [x(t_f),t_f] \\ \mathrm{s}.\mathrm{t}.\dot{x}(t)=f(x,u),x(t_0)=x_0, \\ t\in [t_0,t_f],t_f未知\text{\hspace{1em}(3)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda ,t)={\lambda }^{\mathrm{T}}f(x,u,t)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=\frac{\partial \phi [x(t_f),t_f]}{\partial x(t_f)} \end{gathered}$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H(x^{\ast }(t),u^{\ast }(t),\lambda (t),t)=\underset{u(t)\in \Omega }{\min }H(x^{\ast }(t),u(t),\lambda (t),t)=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
④ 最优轨线末端Hamilton函数应满足
$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),\lambda (t_f^{\ast }),t_f^{\ast }]=-\frac{\partial [x^{\ast }(t_f^{\ast }),t_f^{\ast }]}{\partial t_f}$$
⑤ H 变化率（沿最优轨线Hamilton函数变化率）
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t),t]=H[x^{\ast }(t_f),u^{\ast }(t_f),\lambda (t_f),t_f]-{\int }_t^{t_f}\frac{\partial H(x,u,\lambda ,\tau )}{\partial \tau }\mathrm{d}\tau$$

总结

• 在解题时，按照 ① —> ② —> ③ —> ④ —> ⑤ 的步骤解题即可，与变分法无异。

• 时变系统和定常系统的区别是，时变系统有最优轨线末端Hamilton函数应满足的条件，定常系统没有。但其实这个条件一般也用不上，两者都有H 变化率此项。

3.1.3 末端约束问题的推广

（1）定常系统、末值型性能指标、末端受约束、控制受约束

【定理4】对于如下定常系统、末值型性能指标、末端受约束、控制受约束的最优控制问题
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(x)=\phi [x(t_f),t_f] \\ \mathrm{s}.\mathrm{t}.①\dot{x}(t)=f(x,u),x(t_0)=x_0,t\in [t_0,t_f],t_f未定 \\ ②\Psi [x(t_f)]=0\text{\hspace{1em}(4)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda )={\lambda }^{\mathrm{T}}f(x,u)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \Psi [x(x_f)]=0 \end{gathered}$$
注意：如果末端受约束，必定有此条件，这也是和末端自由最优控制问题的区别之处。
$$\lambda (t_f)=\frac{\partial \phi [x(t_f)]}{\partial x(t_f)}+\frac{\partial {\Psi }^{\mathrm{T}}[x(t_f)]}{\partial x(t_f)}\gamma$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H(x^{\ast }(t),u^{\ast }(t),\lambda (t))=\underset{u(t)\in \Omega }{\min }H(x^{\ast }(t_f),u(t_f),\lambda (t_f))$$
④ H 变化率

当 $t_f$ 固定时
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t)]=H[x^{\ast }(t_f),u^{\ast }(t_f),\lambda (t_f)]=\mathrm{c}\mathrm{o}\mathrm{n}\mathrm{s}\mathrm{t}$$
当 $t_f$ 自由时
$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),{\lambda }^{\ast }(t_f^{\ast })]=0$$
对于时变系统，末端约束一般表示为
$$\Psi [x(t_f),t_f]=0$$

（2）时变系统、末值型性能指标、末端受约束、控制受约束

【定理5】对于如下定常系统、末值型性能指标、末端受约束、控制受约束的最优控制问题
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(x)=\phi [x(t_f),t_f] \\ \mathrm{s}.\mathrm{t}.①\dot{x}(t)=f(x,u),x(t_0)=x_0,t\in [t_0,t_f],t_f未定 \\ ②\Psi [x(t_f)]=0\text{\hspace{1em}(5)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda ,t)={\lambda }^{\mathrm{T}}(t)f(x,u,t)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \Psi [x(x_f),t_f]=0 \end{gathered}$$
注意：如果末端受约束，必定有此条件，这也是和末端自由最优控制问题的区别之处。
$$\lambda (t_f)=\frac{\partial \phi [x(t_f),t_f]}{\partial x(t_f)}+\frac{\partial {\Psi }^{\mathrm{T}}[x(t_f),t_f]}{\partial x(t_f)}\gamma$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H(x^{\ast }(t),u^{\ast }(t),\lambda (t),t)=\underset{u(t)\in \Omega }{\min }H(x^{\ast }(t),u(t),\lambda (t),t)$$
④ 在最优轨线末端Hamilton函数应满足

$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),\lambda (t_f^{\ast }),t_f^{\ast }]=-\frac{\partial [x^{\ast }(t_f^{\ast }),t_f^{\ast }]}{\partial t_f}-{\gamma }^{\mathrm{T}}\frac{\partial \Psi [x^{\ast }(t_f^{\ast }),t_f^{\ast }]}{\partial t_f}$$
⑤ H 变化率（沿最优轨线哈密顿函数变化率）
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t),t]=H[x^{\ast }(t_f),u^{\ast }(t_f),\lambda (t_f),t_f]-{\int }_t^{t_f}\frac{\partial H(x,u,\lambda ,\tau )}{\partial \tau }\mathrm{d}\tau$$

3.1.4 复合型性能指标问题的推广

（1）时变系统、复合型性能指标、末端自由、控制受约束

【定理6】对于如下时变系统、复合型性能指标、末端自由、控制受约束的最优控制问题：
$$\begin{gathered} \underset{u(t)\in \Omega }{\min }J(x)=\phi [x(t_f),t_f]+{\int }_{t_0}^{t_f}L(x,u，t)\mathrm{d}t \\ \mathrm{s}.\mathrm{t}.①\dot{x}(t)=f(x,u),x(t_0)=x_0,t\in [t_0,t_f],t_f自由 \\ \text{\hspace{1em}(6)} \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列正则方程

$$\begin{gathered} \dot{x}(t)=\frac{\partial H}{\partial \lambda } \\ \dot{\lambda }(t)=-\frac{\partial H}{\partial x} \end{gathered}$$
式中
$$H(x,u,\lambda ,t)=L(x,u,t)+{\lambda }^{\mathrm{T}}f(x,u,t)$$
② 边界条件
$$\begin{gathered} x(t_0)=x_0 \\ \lambda (t_f)=\frac{\partial \phi [x(t_f),t_f]}{\partial x(t_f)} \end{gathered}$$
③ 极值条件（即Hamilton函数相对最优控制为极小值）
$$H[x^{\ast }(t),u^{\ast }(t),\lambda (t),t]=\underset{u(t)\in \Omega }{\min }H[x^{\ast }(t),u^{\ast }(t),\lambda (t),t]$$
④ H 变化率
$$H[x^{\ast }(t_f^{\ast }),u^{\ast }(t_f^{\ast }),\lambda (t_f^{\ast }),t_f^{\ast }]=-\frac{\partial \phi [x^{\ast }(s_f^{\ast }),t_f^{\ast }]}{\partial t_f}$$

3.1.5 定常系统和时变系统极小值原理

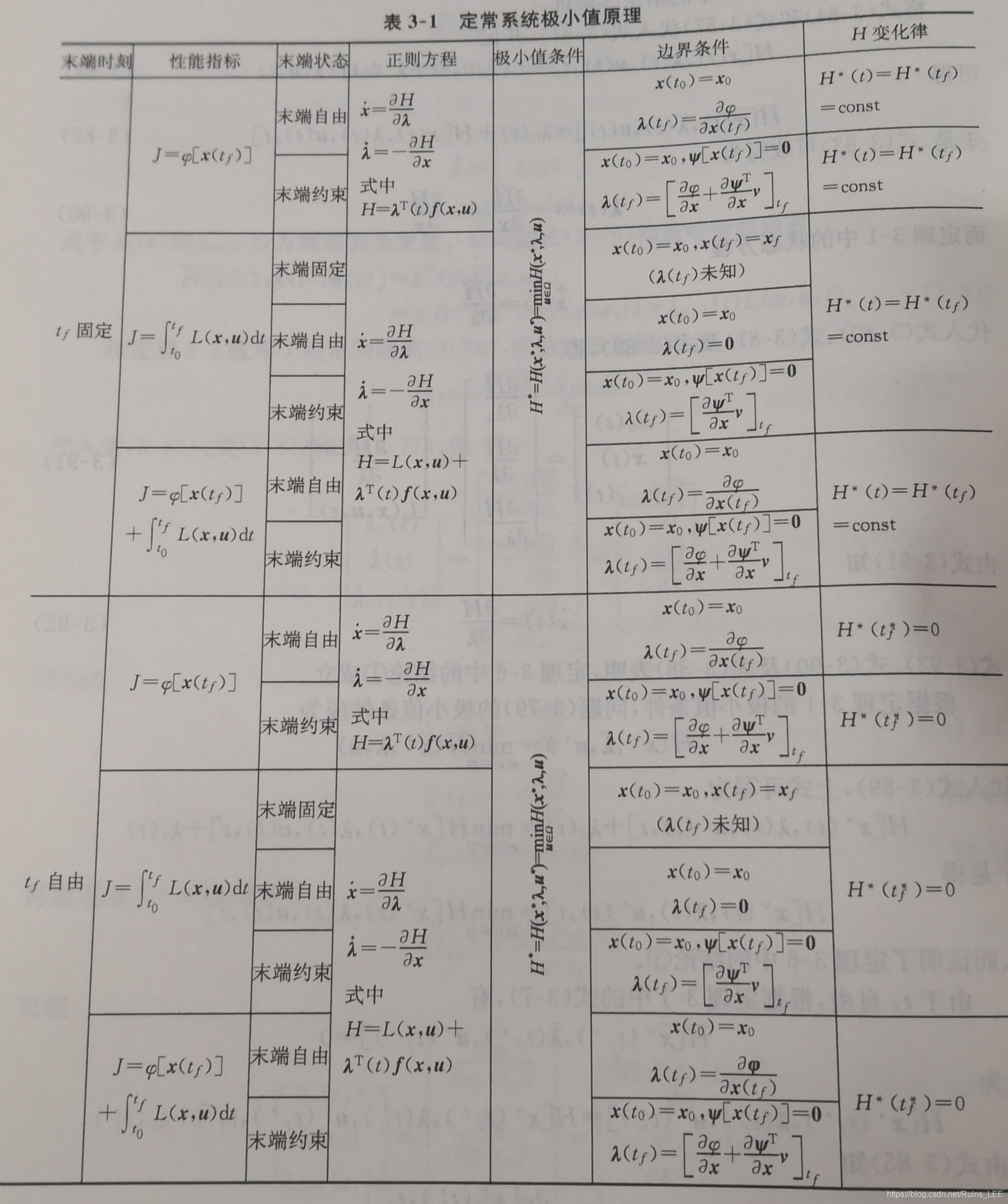

表1 定常系统极小值原理

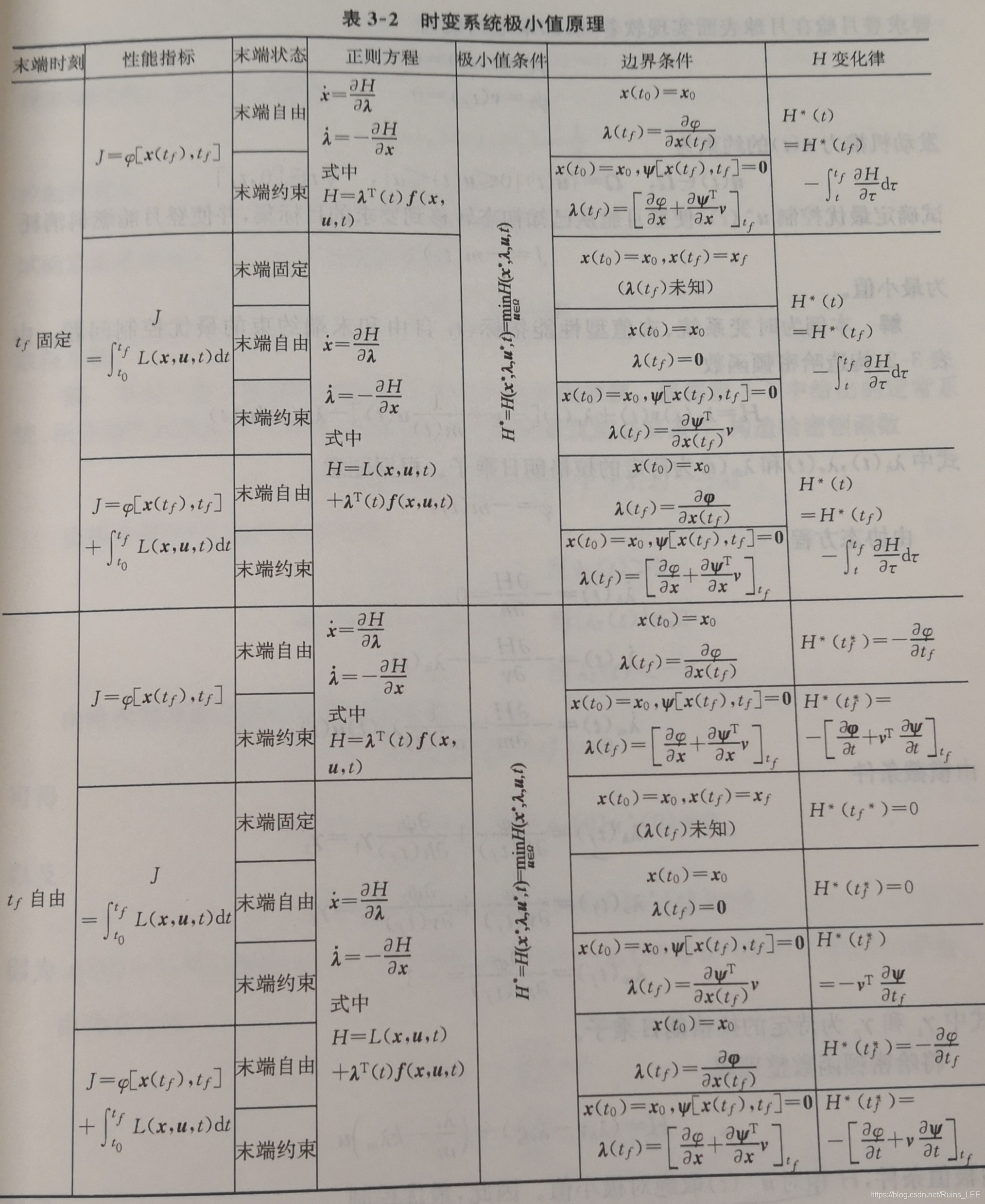

表2 时变系统极小值原理

例题

---

【例题3】设宇宙飞船登月舱的质量为 $m(t)$，高度为 $h(t)$，垂直速度为 $v(t)$，发动机推力为 $u(t)$，月球表面的重力加速度为常数 $g$，不带燃料的登月舱质量为 $M$，初始燃料的总质量为 $F$。已知登月舱的状态方程为
$$\begin{gathered} \dot{h}(t)=v(t),h(0)=h_0 \\ \dot{v}(t)=-g+\frac{1}{m(t)}u(t),v(0)=v_0 \\ \dot{m}(t)=-ku(t),m(0)=M+F \end{gathered}$$
要求登月舱在月球表面实现软着陆，即末端约束为
$$\begin{gathered} {\psi }_1=h(t_f)=0 \\ {\psi }_2=v(t_f)=0 \end{gathered}$$
发动机推力 $u(t)$ 的约束为
u ( t ) ∈ Ω , Ω = { u ( t ) ∣ 0 ≤ t ≤ a } , ∀ t ∈ [ 0 , t f ] u(t) \in \Omega,\quad \Omega=\{u(t)|0 \le t \le a \},\quad \forall t \in[0,t_f] u(t)∈Ω,Ω={u(t)∣0≤t≤a},∀t∈[0,tf​]

试确定最优控制 $u^{\ast }(t)$，使登月舱从已知初态转移到要求的目标集，并使登月舱燃料消耗
$$J=-m(t)$$
为最小值。

---

【解】本例为时变系统、末值型性能指标、 $t_f$ 自由和末端约束的最优控制问题。

① 构造Hamilton函数
$$H={\lambda }_h(t)v(t)+{\lambda }_v(t)[-g+\frac{1}{m(t)}u(t)]-{\lambda }_m(t)ku(t)$$
协态方程为
$$\{\begin{array}{c}{\dot{\lambda }}_h(t)=-\frac{\partial H}{\partial h(t)}=0\\ {\dot{\lambda }}_v(t)=-\frac{\partial H}{\partial v(t)}=-{\lambda }_h(t)\\ {\dot{\lambda }}_m(t)=-\frac{\partial H}{\partial m(t)}=\frac{1}{m^2(t){\lambda }_v(t)}u(t)\end{array}$$
② 边界条件

可知
$$\phi =-m(t_f)$$
由公式
$$\{\begin{array}{c}{\lambda }_h(t_f)=\frac{\partial \phi }{\partial h(t_f)}+\frac{\partial {\psi }_1}{\partial h(t_f)}{\gamma }_1={\gamma }_1\\ {\lambda }_v(t_f)=\frac{\partial \phi }{\partial v(t_f)}+\frac{\partial {\psi }_2}{\partial v(t_f)}{\gamma }_2={\gamma }_2\\ {\lambda }_m(t_f)=\frac{\partial \phi }{\partial m(t_f)}=0\end{array}$$
式中，${\gamma }_1$ 和 ${\gamma }_2$ 是待定的拉格朗日乘子。

③ 极值条件

把Hamilton函数整理为
$$H={\lambda }_{h}v(t)-g{\lambda }_v+(\frac{{\lambda }_v}{m(t)}-k{\lambda }_m)u$$
④ 求得结果

由极值条件，$H$ 相对 $u^{\ast }(t)$ 去绝对极小值。得到最优控制 $u^{\ast }(t)$ 为
$$u^{\ast }(t)=\{\begin{array}{c}\alpha ,当\frac{{\lambda }_v}{m(t)}-k{\lambda }_m<0\\ 0,当\frac{{\lambda }_v}{m(t)}-k{\lambda }_m>0\end{array}$$
上式结果表明，只有当发动机推力在其最大值和零值之间进行开关控制，才有可能在实现软着陆的同时，实现登月舱的燃料消耗最少。

3.2 离散系统的极小值原理

随着数字计算机日益普及，计算机控制系统日益增多。因此，离散系统最优控制的研究显得十分重要，原因有二：（1）许多实际问题本身就是离散的；（2）实际系统本身是连续的，但为了对连续过程实行计算机控制，需要把时间整量化，从而得到一个离散化系统，使得连续最优控制中难以求解的两点边界值问题，可以化为易于用计算机求解的离散化两点边值问题。

3.2.1 离散系统的欧拉方程

设描述离散系统的状态差分方程为
$$x(k+1)=f[x(k),u(k),k],k=0,1,\dots ,N-1$$
式中，$x(k)$ 是离散时刻 $t_k$ 的 $n$ 维状态向量； $u(k)$ 是 $t_k$ 的 $n$ 维控制向量； $f(\cdot )$ 是 $n$ 维向量函数序列。对于等间隔采样， $k=kT$ ， $T$ 为采样周期； $N$ 为数据窗口长度。

离散最优控制问题中，性能指标取为如下标量函数的累加：
$$\sum _{k=0}^{N-1}L[x(k),u(k),x(k+1),k]=\sum _{k=0}^{N-1}{L}_k$$
式中 $L[x(k),u(k),x(k+1),k]$ 是第 $k$ 个采样周期内性能指标 $J$ 的增量。

那么， 离散泛函极值的必要条件如下。

离散欧拉方程（也称向量差分方程）为
$$\{\begin{array}{c}\frac{\partial L_k}{\partial x(k)}+\frac{\partial L_{k-1}}{\partial x(k)}=0\\ \frac{\partial L_k}{\partial u(k)}=0\end{array}$$
以及，离散横截条件为
$$[\frac{\partial L_k}{\partial x(k)}{]}_{k=N}^{\mathrm{T}}\delta x(N)-[\frac{\partial L_{k-1}}{\partial x(k)}{]}^{\mathrm{T}}\delta x(0)=0$$
若始端固定，即 $x(0)=x_0$ ，末端自由，即 $\delta x(n)$ 任意，则边界条件为
$$x(0)=x_0,\frac{\partial L[x(N-1),u(N-1),x(N),N-1]}{\partial x(N)}=0$$

例题

---

【例题4】设一阶离散系统及其边界条件为
$$\begin{gathered} x(k+1)=x(k)+u(k) \\ x(0)=1,x(5)=0 \end{gathered}$$
性能指标为
$$J=\frac{1}{2}\sum _{k=0}^4{u}^2(k)$$
试求使性能指标为极小的最优控制序列 $u^{\ast }(k)$ 和相应的最优状态序列 $x^{\ast }(k)$

---

【解】使用离散欧拉法解题。

① 构造广义离散泛函 $J_a$ 和 $L_k$、 $L_{k+1}$

应用拉格朗日乘子函数 $\lambda (k)$ ，构造广义离散泛函
$$J_a=\sum _{k=1}^4\{\frac{1}{2}{u}^2(k)+\lambda (k+1)[-x(k+1)+x(k)+u(k)\left]\right\}$$
和
$$\begin{gathered} L_k=\frac{1}{2}{u}^2(k)+\lambda (k+1)[-x(k+1)+x(k)+u(k)] \\ {L}_{k-1}=\frac{1}{2}{u}^2(k-1)+\lambda (k)[-x(k)+x(k-1)+u(k-1)] \end{gathered}$$
② 离散泛函极值的必要条件

离散欧拉方程为
$$\begin{gathered} \frac{\partial L_k}{\partial x(k)}=\lambda (k+1),\frac{\partial L_{k-1}}{\partial x(k)}=-\lambda (k) \\ \frac{\partial L_k}{\partial u(k)}=u(k)+\lambda (k+1) \end{gathered}$$
③ 解出结果

由上式可得，
$$\begin{gathered} \lambda (k+1)=\lambda (k)=c \\ u(k)=-\lambda (k+1)=-c \end{gathered}$$
那么求得 $x(k+1)$ 为
$$x(k+1)=x(k)+u(k)=x(k)-c$$
用迭代法求上述差分方程，有
$$\begin{gathered} x(1)=x(0)-c \\ x(2)=x(1)-c=x(0)-2c \\ ⋮ \\ x(k)=x(0)-kc \end{gathered}$$
代入边界条件：$x(0)=1$，$x(5)=0$，解得
$$c=0.2$$
因此，该离散系统的最优控制为
$$u^{\ast }(k)=-0.2,k=0,1,2,3,4$$
最优轨线为
$$x^{\ast }(k)=1-0.2k,k=0,1,2,3,4$$

3.2.2 离散系统的极小值原理

离散极小值原理可叙述如下。

【定理7】设离散系统状态方程为
$$\begin{gathered} x(k+1)=f[x(k),u(k),k],x(0)=x_0 \\ k=0,1,2,\dots ,N-1 \end{gathered}$$
性能指标为
$$\begin{gathered} J=\phi [x(N),N]+\sum _{k=0}^{N-1}L[x(k),u(k),k] \\ \Psi [x(N),N]=0（末端受约束情况由此项、末端自由和末端固定没有） \end{gathered}$$
① $x(t)$ 和 $\lambda (t)$ 满足下列差分方程
$$\begin{gathered} x(k+1)=\frac{\partial H(k)}{\partial \lambda (k+1)} \\ \lambda (k)=\frac{\partial H(k)}{\partial \lambda (k)} \end{gathered}$$
式中离散Hamilton函数为
$$H(k)=L[x(k),u(k),k]+{\lambda }^{\mathrm{T}}(k+1)f[x(k),u(k),k]$$
② 边界条件

当末端受约束时（即 $\Psi [x(N),N]=0$），有
$$\begin{gathered} x(0)=x_0 \\ \Psi [x(N),N]=0 \\ \lambda (N)=\frac{\partial \phi [x(N),N]}{\partial x(N)}+\frac{\partial {\Psi }^{\mathrm{T}}[x(N),N]}{\partial x(N)}\gamma \end{gathered}$$
当末端自由时，有
$$\begin{gathered} x(0)=x_0 \\ \lambda (N)=\frac{\partial \phi [x(N),N]}{\partial x(N)} \end{gathered}$$
③ 极值条件（即离散Hamilton函数相对最优控制 $u^{\ast }(k)$ 为极小值）
$$H[x^{\ast }(k),u^{\ast }(k),\lambda (k+1),k]=\underset{u(k)\in \Omega }{\min }H[x^{\ast }(k),u(k),\lambda (k+1),k]$$
若控制变量不受约束，可得
$$\frac{\partial H(k)}{\partial u(k)}=0$$
上述离散极小值原理表明，离散系统最优化问题归结为求解一个离散两点边值问题。而对离散极小值原理的理解，与连续极小值原理一样，使离散性能泛函为极小与使离散Hamilton函数为极小是等价的。

例题

---

【例题5】已知离散系统
$$x(k+1)=x(k)+u(k),x(0)=x_0$$
性能指标

$$J=\sum _{k=0}^2[x^2(k)+u^2(k)]$$
求使性能指标达到最小的最优控制序列 $u^{\ast }(k)$。

---

【解】 本例 $N=0$ ，末态 $x(3)$ 自由，用第3.2.2节介绍的定理解题。

① 构造Hamilton函数
$$H=x^2(k)+u^2(k)+\lambda (k+1)[x(k)+u(k)]$$
协态方程为
$$\lambda (k)=\frac{\partial H(k)}{\partial x(k)}=2x(k)+\lambda (k+1)$$
② 边界条件
$$x(0)=x_0,\lambda (N)=\frac{\partial \phi [x(N),N]}{\partial x(N)}=0$$
③ 极值条件
$$\frac{\partial H}{\partial u}=2u(k)+\lambda (k+1)=0$$
由 ① 和 ③ 可知，
$$\{\begin{array}{c}\lambda (k+1)=\lambda (k)-2x(k)\\ u(k)=-\frac{1}{2}\lambda (k+1)\end{array}$$
④ 求得结果

由上式得到
$$\{\begin{array}{c}u(0)=-\frac{1}{2}\lambda (1)\\ u(1)=-\frac{1}{2}\lambda (2)\\ u(2)=-\frac{1}{2}\lambda (3)=0\end{array}$$
和
$$\{\begin{array}{c}\lambda (2)=2x(2)\\ \lambda (1)=2[x(1)+x(2)]\\ \lambda (0)=2[x(1)+x(2)+x(2)]\end{array}$$
由状态方程 $x(k+1)=x(k)+u(k)$ 得到代入控制量的等式中，得到
$$\{\begin{array}{c}u(0)=-x(1)-x(2)\\ u(1)=-x(2)\\ u(2)=0\end{array}$$
求出
$$\{\begin{array}{c}x(1)=\frac{1}{2}[x(0)-x(2)]\\ x(2)=\frac{1}{2}x(1)\\ x(3)=x(2)\end{array}$$
根据初始条件 $x(0)=x_0$，求得最优轨线为
$$\{\begin{array}{c}{x}^{\ast }(1)=\frac{2}{5}{x}_0\\ x^{\ast }(2)=\frac{1}{5}{x}_0\\ x^{\ast }(3)=\frac{1}{5}{x}_0\end{array}$$

最优控制为
$$\{\begin{array}{c}{u}^{\ast }(0)=-\frac{3}{5}{x}_0\\ u^{\ast }(1)=-\frac{1}{5}{x}_0\\ u^{\ast }(2)=0\end{array}$$

就这么多，今天学习了连续系统和离散系统的极小值原理，对于应用来说已经足够了。至于后面的时间最优控制和燃料最优控制，等需要使用的时候再学习吧。掌握了最优控制的思想即可。
