软件测试——程序控制流图、McCabe 环形复杂度与独立路径

题目

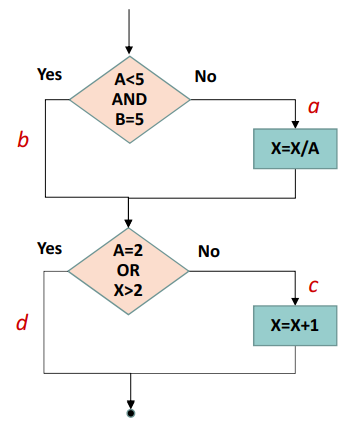

根据程序流程图，完成：
(1) 画出相应的程序控制流图；
(2) 给出控制流图的邻接矩阵；
(3) 计算 McCabe 环形复杂度；
(4) 找出程序的一个独立路径集合。

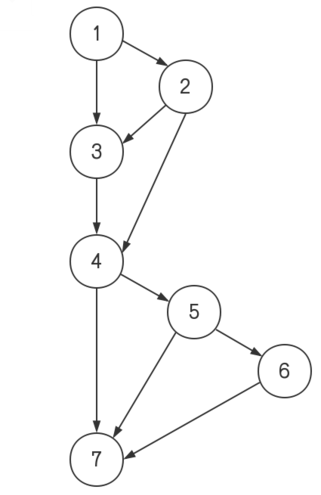

1. 画出相应的程序控制流图

2. 给出控制流图的邻接矩阵

	1	2	3	4	5	6	7
1	1	1	1	0	0	0	0
2	0	1	1	1	0	0	0
3	0	0	1	1	0	0	0
4	0	0	0	1	1	0	1
5	0	0
