（八）零基础FPGA图像处理——HDMI方块移动实验
0 致读者
此篇为专栏 《Ryan的FPGA学习笔记》 的第八篇，记录我的学习 FPGA 的一些开发过程和心得感悟，刚接触 FPGA 的朋友们可以先去此专栏置顶《FPGA零基础入门学习路线》来做最基础的扫盲。
本篇内容基于笔者实际开发过程和正点原子资料撰写，将会详细讲解此FPGA实验的全流程，诚挚地欢迎各位读者在评论区或者私信我交流！
本文的工程文件开源地址如下（基于ZYNQ7020，大家 clone 到本地就可以直接跑仿真，如果要上板请根据自己的开发板更改约束即可）：
1 实验任务
本文的实验任务是使用 ZYNQ 开发板上的 HDMI 接口在显示器上显示一个不停移动的方块，要求方块移动到边界处时能够改变移动方向。显示分辨率为 1280*720， 刷新速率为 60hz。
2 HDMI 简介
我在本专栏的《（七）零基础FPGA图像处理——HDMI彩条显示实验》中对 HDMI 视频传输标准作了详细的介绍， 包括 HDMI 接口定义、行场同步时序、以及显示分辨率等。如果大家对这部分内容不是很熟悉的话， 请参考《（七）零基础FPGA图像处理——HDMI彩条显示实验》中的 HDMI 简介部分。
3 程序设计
3.1 总体模块设计
本次实验总体模块框图与 HDMI 彩条显示实验 完全一致， 只是需要对 lcd_display 模块进行修改。
由此得出本次实验的系统框图如下所示：
3.2 HDMI 显示模块设计
根据实验任务可知，本文只需要修改 video_display 模块内部的代码。在本次实验中，为了完成方块的显示，需要同时使用像素点的横坐标和纵坐标来绘制方块所在的矩形区域，另外还需要知道矩形区域左上角的顶点坐标。 由于 RGB 显示的图像在行场同步信号的同步下不停的刷新， 因此只要连续改变方块左上角顶点的坐标， 并在新的坐标点处重新绘制方块，即可实现方块移动的效果。

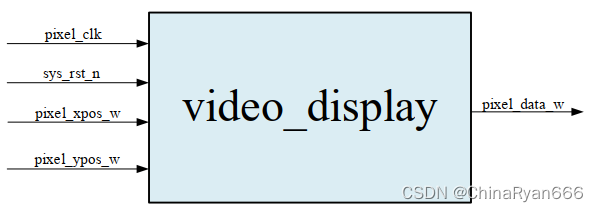

HDMI 显示模块框图与彩条显示模块完全一致，模块框图如下图所示：
3.2.1 绘制波形图
本次方块的大小为 40x40，且该方块的显示范围为 x 坐标为（40~ 1239）， y 坐标为(40~ 679)。其中 block_x 为方块当前横坐标， block_y 为当前方块纵坐标。当方块的宽度确定时， 如果我们知道方块左上方顶点的坐标，就能轻而易举的画出整个方块区域。因此，我们将方块的移动简化为其左上角顶点的移动。
由于像素时钟相对于方块移动速度而言过快， 我们通过计数器对时钟计数， 得到一个频率为 100hz 的脉冲信号 move_en，用它作为使能信号来控制方块的移动。 方块的移动方向分为水平方向 h_direct 和竖直方向 v_direct，当方块移动到上下边框时， 竖直移动方向改变； 当方块移动到左右边框时，水平移动方向改变。当 move_en 的频率为 100hz 时，方块每秒钟在水平和竖直方向上分别移动 100 个像素点的距离， 也可以通过调整 move_en 的频率，来加快或减慢方块移动的速度。

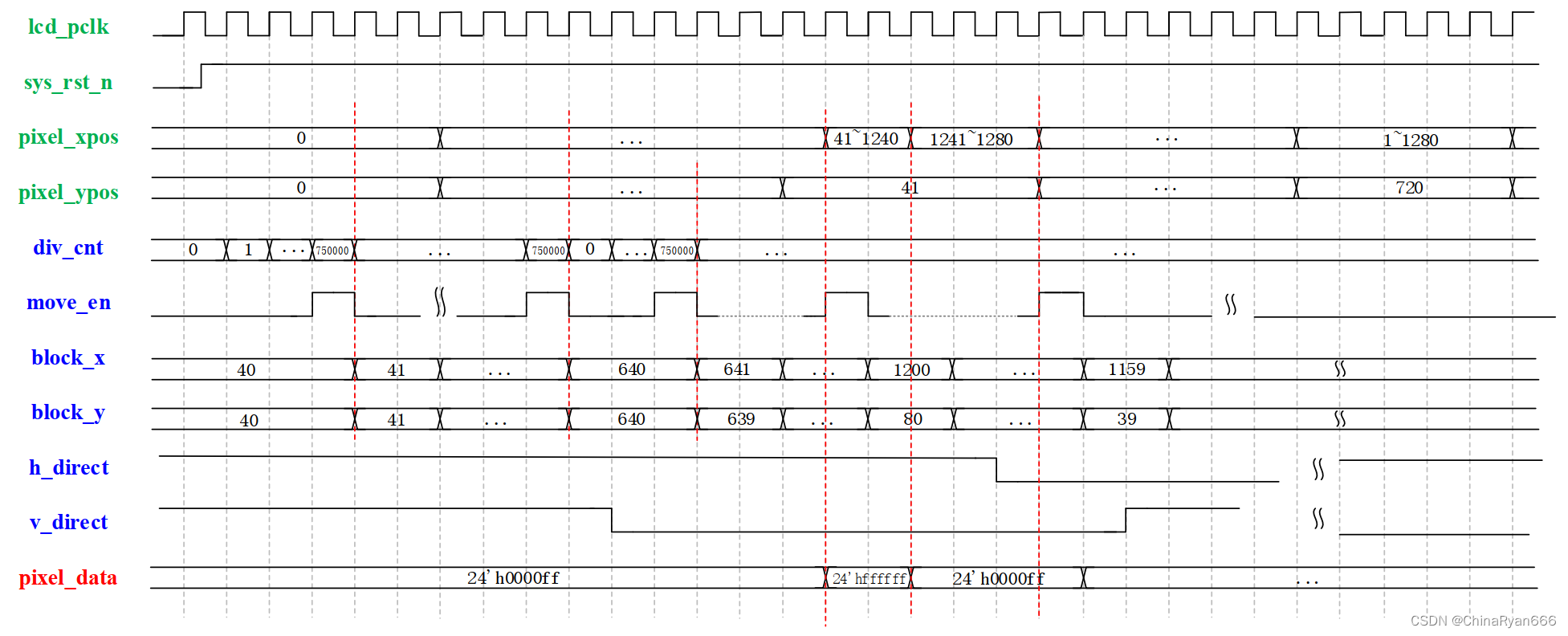

根据显示模块分析，我们可以进行波形图的绘制：
3.2.2 代码编写
根据显示模块分析以及绘制的波形图，编写的显示模块代码如下：
module video_display(
input pixel_clk, //VGA驱动时钟
input sys_rst_n, //复位信号
input [10:0] pixel_xpos, //像素点横坐标
input [10:0] pixel_ypos, //像素点纵坐标
output reg [23:0] pixel_data //像素点数据
);
//parameter define
parameter H_DISP = 11'd1280; //分辨率--行
parameter V_DISP = 11'd720; //分辨率--列
parameter DIV_CNT = 22'd750000; //分频计数器
localparam SIDE_W = 11'd40; //屏幕边框宽度
localparam BLOCK_W = 11'd40; //方块宽度
localparam BLUE = 24'h0000ff; //屏幕边框颜色 蓝色
localparam WHITE = 24'hffffff; //背景颜色 白色
localparam BLACK = 24'h000000; //方块颜色 黑色
//reg define
reg [10:0] block_x = SIDE_W ; //方块左上角横坐标
reg [10:0] block_y = SIDE_W ; //方块左上角纵坐标
reg [21:0] div_cnt; //时钟分频计数器
reg h_direct; //方块水平移动方向，1：右移，0：左移
reg v_direct; //方块竖直移动方向，1：向下，0：向上
//wire define
wire move_en; //方块移动使能信号，频率为100hz
//*****************************************************
//** main code
//*****************************************************
assign move_en = (div_cnt == DIV_CNT) ? 1'b1 : 1'b0;
//通过对div驱动时钟计数，实现时钟分频
always @(posedge pixel_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
div_cnt <= 22'd0;
else begin
if(div_cnt < DIV_CNT)
div_cnt <= div_cnt + 1'b1;
else
div_cnt <= 22'd0; //计数达10ms后清零
end
end
//当方块移动到边界时，改变移动方向
always @(posedge pixel_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
h_direct <= 1'b1; //方块初始水平向右移动
v_direct <= 1'b1; //方块初始竖直向下移动
end
else begin
if(block_x == SIDE_W + 1'b1) //到达左边界时，水平向右
h_direct <= 1'b1;
else //到达右边界时，水平向左
if(block_x == H_DISP - SIDE_W - BLOCK_W + 1'b1)
h_direct <= 1'b0;
else
h_direct <= h_direct;
if(block_y == SIDE_W + 1'b1) //到达上边界时，竖直向下
v_direct <= 1'b1;
else //到达下边界时，竖直向上
if(block_y == V_DISP - SIDE_W - BLOCK_W + 1'b1)
v_direct <= 1'b0;
else
v_direct <= v_direct;
end
end
//根据方块移动方向，改变其纵横坐标
always @(posedge pixel_clk or negedge sys_rst_n) begin
if (!sys_rst_n) begin
block_x <= SIDE_W + 1'b1; //方块初始位置横坐标
block_y <= SIDE_W + 1'b1; //方块初始位置纵坐标
end
else if(move_en) begin
if(h_direct)
block_x <= block_x + 1'b1; //方块向右移动
else
block_x <= block_x - 1'b1; //方块向左移动
if(v_direct)
block_y <= block_y + 1'b1; //方块向下移动
else
block_y <= block_y - 1'b1; //方块向上移动
end
else begin
block_x <= block_x;
block_y <= block_y;
end
end
//给不同的区域绘制不同的颜色
always @(posedge pixel_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
pixel_data <= BLACK;
else begin
if( (pixel_xpos < SIDE_W) || (pixel_xpos >= H_DISP - SIDE_W)
|| (pixel_ypos <= SIDE_W) || (pixel_ypos > V_DISP - SIDE_W))
pixel_data <= BLUE; //绘制屏幕边框为蓝色
else
if( (pixel_xpos >= block_x - 1'b1) && (pixel_xpos < block_x + BLOCK_W - 1'b1)
&& (pixel_ypos >= block_y) && (pixel_ypos < block_y + BLOCK_W))
pixel_data <= BLACK; //绘制方块为黑色
else
pixel_data <= WHITE; //绘制背景为白色
end
end
endmodule
代码中 第 15 至 19 行声明了一系列的参数，方便大家修改边框尺寸、方块大小、 以及各部分的颜色等。 其中边框尺寸和方块宽度均以像素点为单位。当方块的宽度确定时， 如果我们知道方块左上方顶点的坐标，就能轻而易举的画出整个方块区域。因此，我们将方块的移动简化为其左上角顶点的移动。
代码第 98 至 112 行根据 RGB 驱动模块输出的纵横坐标判断当前像素点所在的区域， 对不同区域中的像素点赋以不同的颜色值，从而实现边框、方块以及背景颜色的绘制。
3.3 顶层模块编写
实验工程的其他各子功能模块均与本专栏上一篇博客 HDMI 彩条显示实验 完全一致，在本文我们只需要按照 HDMI 彩条显示实验 对顶层模块进行例化即可。
顶层模块 top_hdmi_block_move 的代码如下：
module top_hdmi_block_move(
input sys_clk,
input sys_rst_n,
output tmds_clk_n,
output tmds_clk_p,
output [2:0] tmds_data_n,
output [2:0] tmds_data_p
);
//*****************************************************
//** main code
//*****************************************************
//wire define
wire pixel_clk;
wire pixel_clk_5x;
wire [10:0] pixel_xpos_w;
wire [10:0] pixel_ypos_w;
wire [23:0] pixel_data_w;
wire video_hs;
wire video_vs;
wire video_de;
wire [23:0] video_rgb;
//例化MMCM/PLL IP核
clk_wiz_0 clk_wiz_0
(
// Clock out ports
.clk_out1 ( pixel_clk ), // output pixel_clk_74_25m
.clk_out2 ( pixel_clk_5x ), // output pixel_clk_x5_371_25m
// Status and control signals
.reset ( ~sys_rst_n ), // input reset
.locked (), // output locked
// Clock in ports
.clk_in1 ( sys_clk ) // input clk_in1
);
//例化RGB数据驱动模块
video_driver u_video_driver(
.pixel_clk ( pixel_clk ),
.sys_rst_n ( sys_rst_n ),
.video_hs ( video_hs ),
.video_vs ( video_vs ),
.video_de ( video_de ),
.video_rgb ( video_rgb ),
.data_req (),
.pixel_xpos ( pixel_xpos_w ),
.pixel_ypos ( pixel_ypos_w ),
.pixel_data ( pixel_data_w )
);
//例化RGB数据显示模块
video_display u_video_display(
.pixel_clk ( pixel_clk ),
.sys_rst_n ( sys_rst_n ),
.pixel_xpos ( pixel_xpos_w ),
.pixel_ypos ( pixel_ypos_w ),
.pixel_data ( pixel_data_w )
);
//例化HDMI驱动模块
dvi_transmitter_top u_rgb2dvi_0(
.pclk (pixel_clk),
.pclk_x5 (pixel_clk_5x),
.reset_n (sys_rst_n ),
.video_din (video_rgb),
.video_hsync (video_hs),
.video_vsync (video_vs),
.video_de (video_de),
.tmds_clk_p (tmds_clk_p),
.tmds_clk_n (tmds_clk_n),
.tmds_data_p (tmds_data_p),
.tmds_data_n (tmds_data_n),
.tmds_oen () //预留的端口，本次实验未用到
);
endmodule
4 仿真验证
4.1 编写TestBench
顶层模块参考代码介绍完毕，开始对顶层模块进行仿真。代码编写如下：
module tb_top_hdmi_block_move();
reg sys_clk ;
reg sys_rst_n ;
wire tmds_clk_n ;
wire tmds_clk_p ;
wire [2:0] tmds_data_n;
wire [2:0] tmds_data_p;
initial begin
sys_clk = 1'b1;
sys_rst_n <= 1'b0;
#201
sys_rst_n <= 1'b1;
end
always #10 sys_clk <= ~sys_clk;
defparam top_hdmi_block_move_inst.u_video_display.DIV_CNT = 75;
top_hdmi_block_move top_hdmi_block_move_inst(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n ),
.tmds_clk_n (tmds_clk_n ),
.tmds_clk_p (tmds_clk_p ),
.tmds_data_n(tmds_data_n),
.tmds_data_p(tmds_data_p)
);
endmodule
由于分频计数器数值太大，所以在仿真代码的第 20 行通过调用模块的映射，对 DIV_CNT 的参数进行修改，从而缩短整体模块仿真的时间。
4.2 仿真波形分析

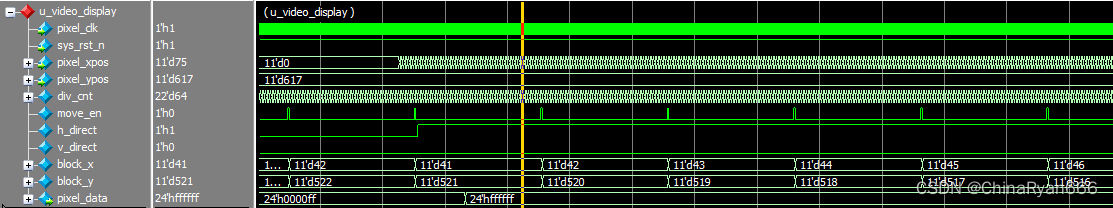

接下来打开 Modelsim 软件对代码进行仿真，仿真的波形我们重点来看一下 HDMI 显示模块部分的波形图，如下图所示：

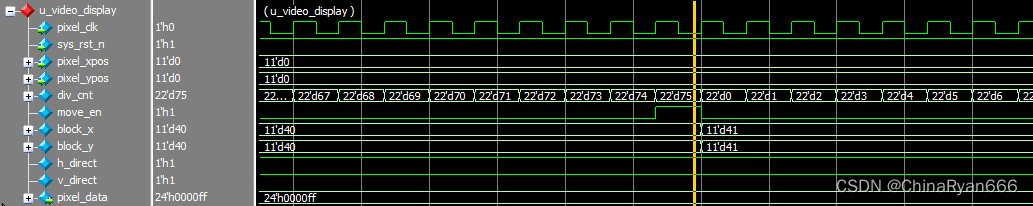

div_cnt 的最大计数为 75，当计数器计数到 74 是 move_en 拉高一个时钟周期，当计数到最大值后计数器清零。

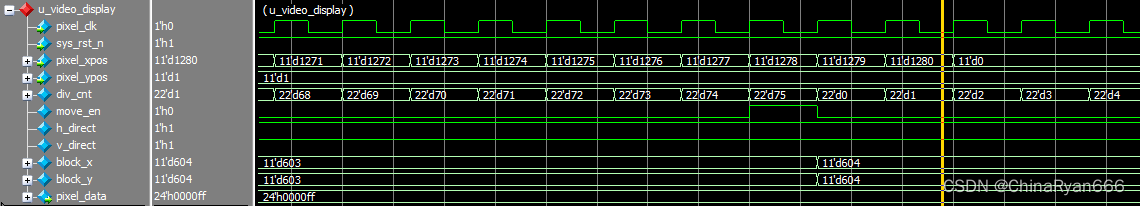

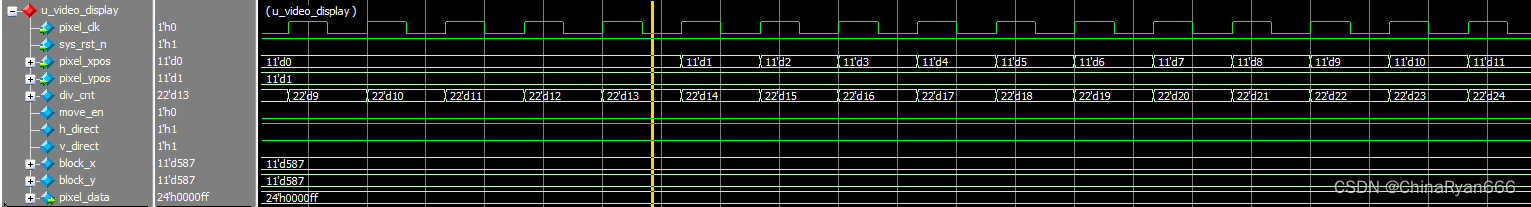

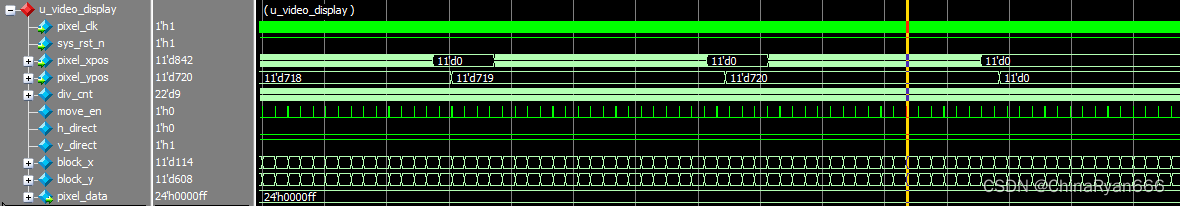

从行场信号像素点的仿真图，可以看出横坐标的像素点为 1~ 1280，纵坐标的像素点为 1~ 720，与我们编写的代码数据是一致的。

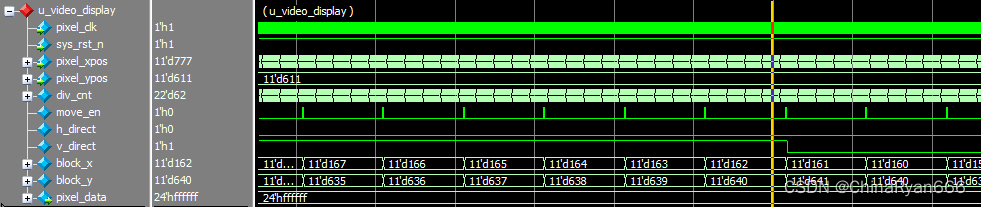

当 block_y 等于 41 时， v_direct 的使能拉高，当计数到 640 时， v_direct 的使能拉低。

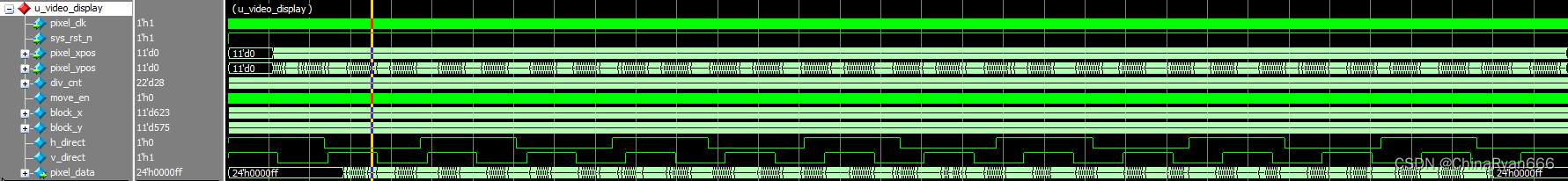

方块水平移动的使能信号 h_direct 同理，当 block_x 等于 41 时，h_direct 使能拉高；当 block 等于 1200 时，hdirect 的使能拉低。

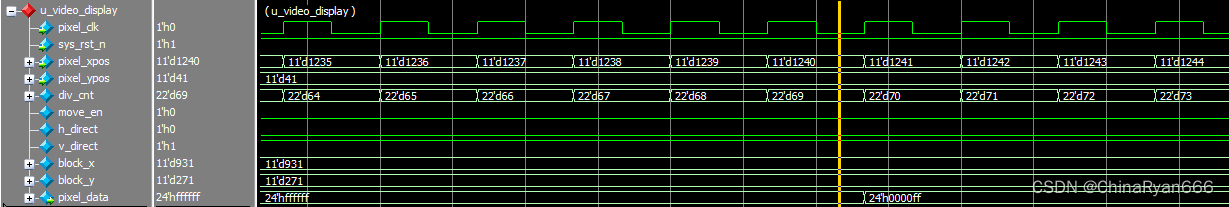

从方块有效值区域的仿真图可以看出，横坐标的像素有效值区域为 41 到 1240。HDMI 显示模块与我们编写的代码是一致的，下面就可以进行下载验证了。
5 下载验证

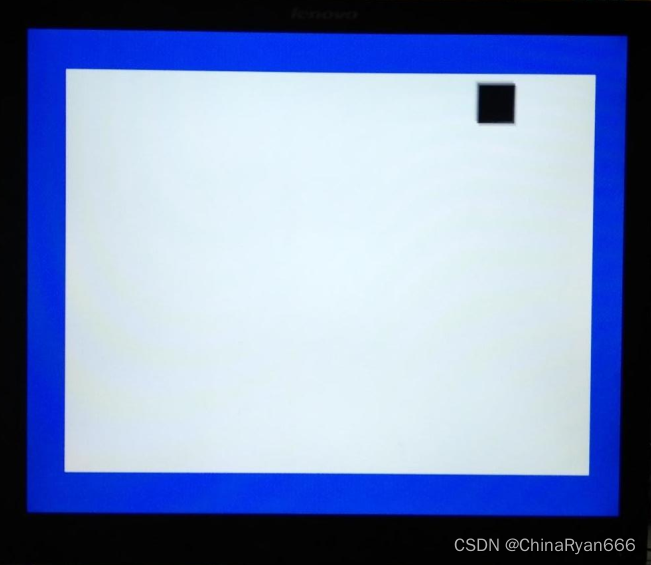

我们下载比特流.bit文件，验证 HDMI 显示方块移动的功能。下载完成后观察显示器显示的图案如下图所示， 图中的黑色方块能够不停的移动，且碰撞到蓝色边框时能改变移动方向，说明 HDMI 方块移动程序下载验证成功！
6 总结
本文主要是基于《（七）零基础FPGA图像处理——HDMI彩条显示实验》进行了一个方块移动弹跳的实验， 通过本文的实验，相信您已经掌握了像素图像弹跳的方法。在实验中我们可以通过改变 DIV_CNT 参数改变方块弹跳的速度，DIV_CNT 的参数越大移动速度越慢，这个参数不是固定的，大家有兴趣可以自己尝试修改一下。
希望以上的内容对您有所帮助，诚挚地欢迎各位读者在评论区或者私信我交流！
