接上一篇：quartus–图像显示、缩放、移动（一）
https://blog.csdn.net/wxkhturfun/article/details/104027027

二.图像预处理

1.为何要预处理

上一篇我们讲到要将图像格式转换成.mif格式，当然也可以是.hex格式，这里我们采用第一种。因为quartus17.1rom的存储主要支持的就是这两种格式。

2.如何转换图像格式

这里给出两种方案（均亲测有效）

2.1方案一：利用MATLAB直接转换图像

代码如下：

p=imread('zf.bmp');
pr=uint16(p(:,:,1));
pg=uint16(p(:,:,2));
pb=uint16(p(:,:,3));
[pm,pn]=size(pr);
pixs=pm*pn;
c=1023;
d=1047552;
f=240;
h=248;
pr_new=bitshift(pr,-3);
pg_new=bitshift(pr,-2);
pb_new=bitshift(pr,-3);
fid=fopen('zhangfei.mif','w');
fprintf(fid,'--Generated ys\n\n');
fprintf(fid,'WIDTH=16;\n');
fprintf(fid,'DEPTH=%d;\n\n',pixs);
fprintf(fid,'ADDRESS_RADIX=UNS;\n');
fprintf(fid,'DATA_RADIX=UNS;\n\n');
fprintf(fid,'CONTENT BEGIN\n');
for i =1:pm
    for j=1:pn
    fprintf(fid,'\t%ld:%ld;\n',(i-1)*pn+j-1,pr_new(i,j)*2048+pg_new(i,j)*32+pb_new(i,j));
    end
end
fprintf(fid,'END;\n');
fclose(fid);

其中zf.bmp是我们的图像，记住图片不能太大，DE2-115这种垃圾开发板的一个ROM好像只有几k，教训是太大绝对存不下。

2.2方案二：利用图像软件工具

只用到下面的两个软件，我记得都是免费软件，就自己下载吧。
考虑到时间问题，帮人帮到底，附上网盘链接链接：

https://pan.baidu.com/s/1MIK4p2AiMXs4VSmkTCmX-g

提取码：dgau
在这里插入图片描述
具体操作如下：

首先在下述链接中将图片转换成.bmp格式

http://pic.55.la/

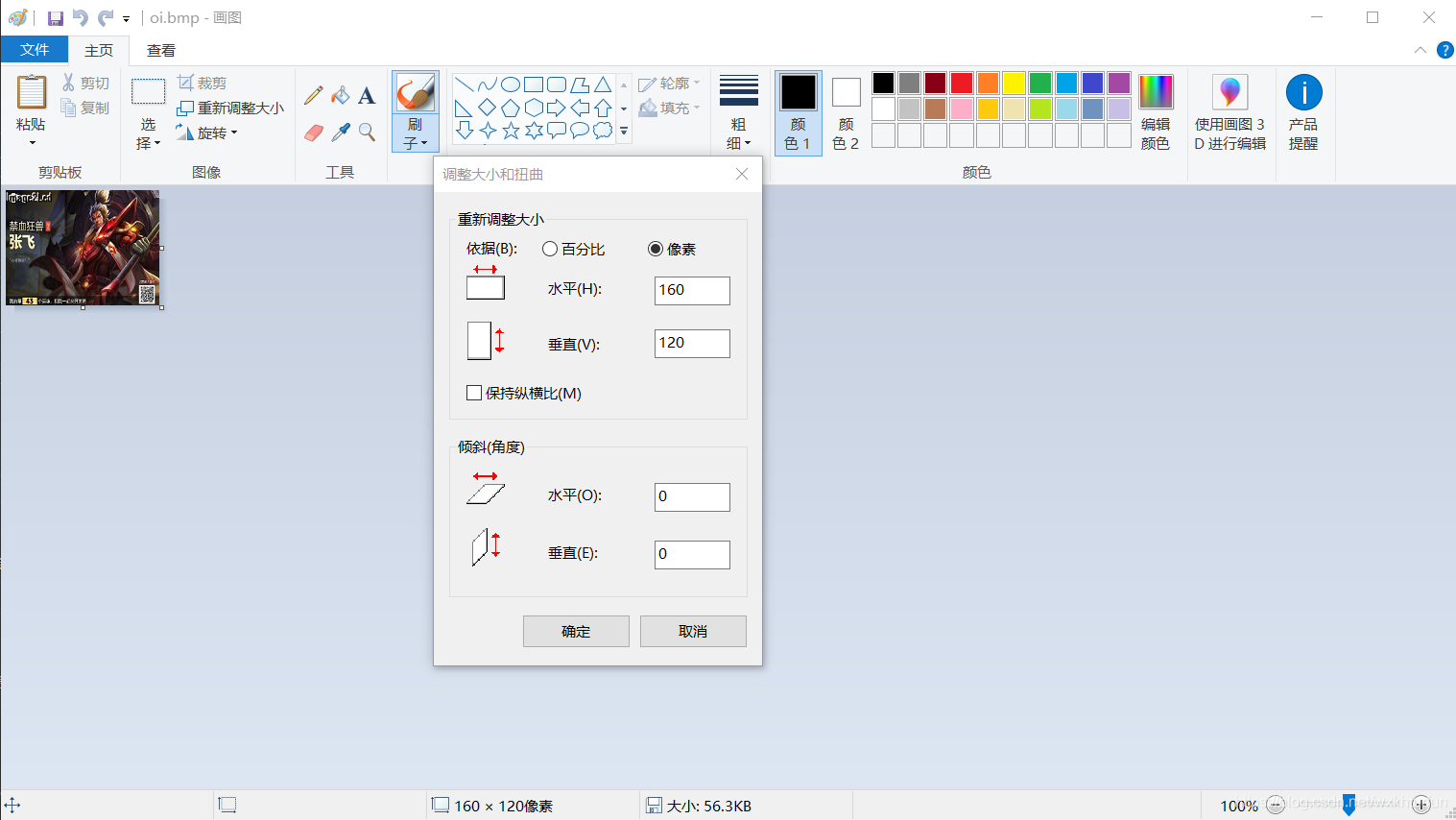

修改图片大小
用Windows10自带的名为“画图”的软件即可。
点击“重新调整大小”，在弹出的界面中，可以选择百分比、或直接修改像素。
注意“保持纵横比”这一栏，不需要的话可以取消勾选。
修改完成后，（本人修改的为100*100像素）

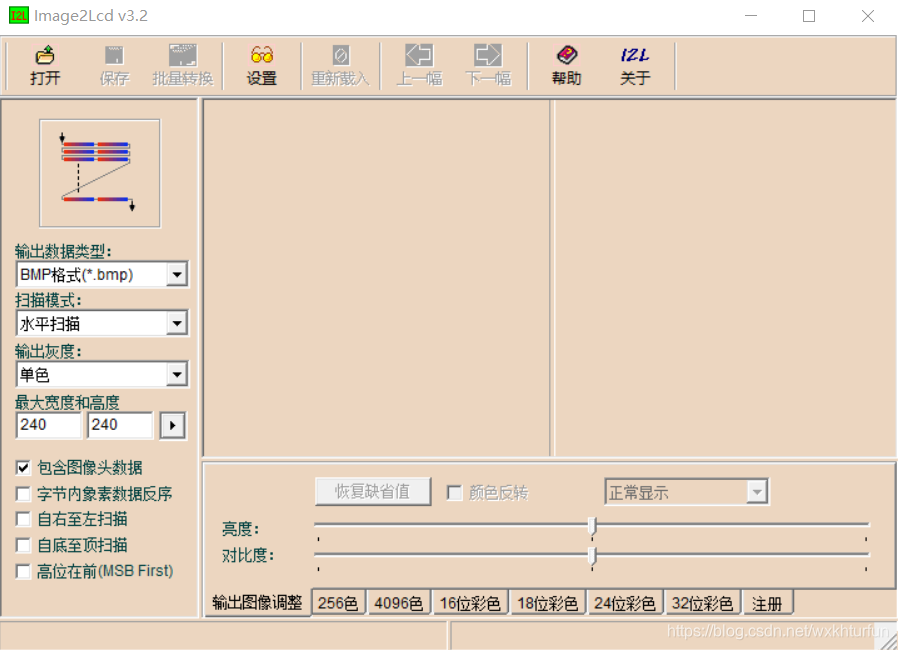

先打开image2Lcd,并按照下图勾选。
选择水平扫描是因为VGA协议就是按照水平扫描来的。

接着打开BMP2MIF,将上一步转换好的文件加载，并选择RGB565、Mif。
其中RGB565的意义是三基色R、G、B分别为5位、6位、5位。

3.将图像存入ROM

首先你已经建立了一个工程，这个不属于本文讨论范围，接着选择rom并添加文件。
(老版的quartus直接看此文)
我用的quartus17.1:
步骤如下：

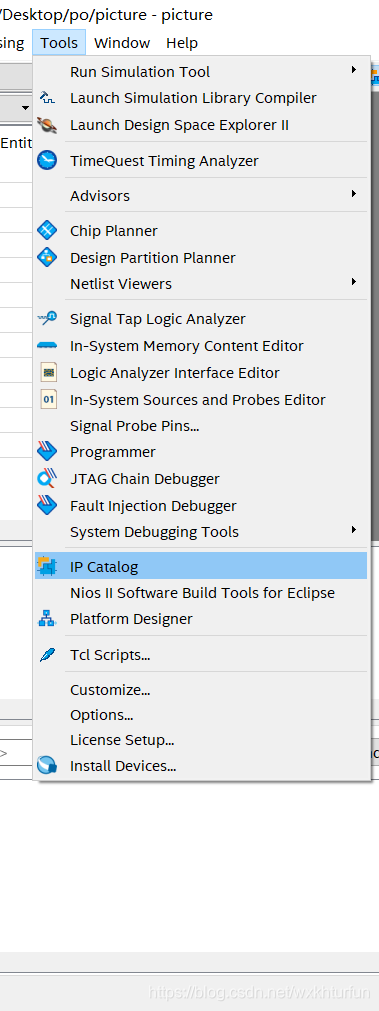

3. 选择ip catalog
在这里插入图片描述

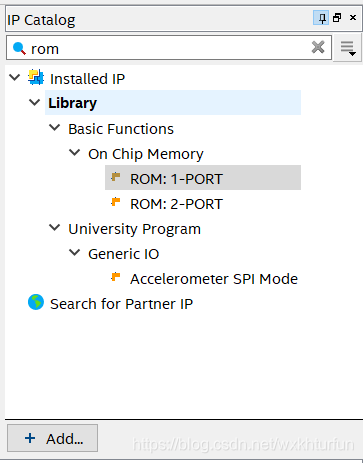

2. 右边会弹出一个搜索栏，搜索rom,并双击ROM：1-PORT

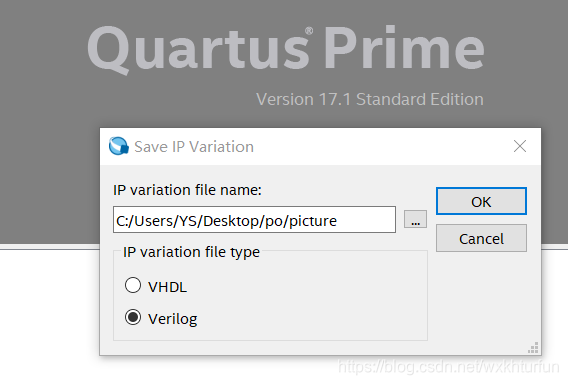

3.起个名字

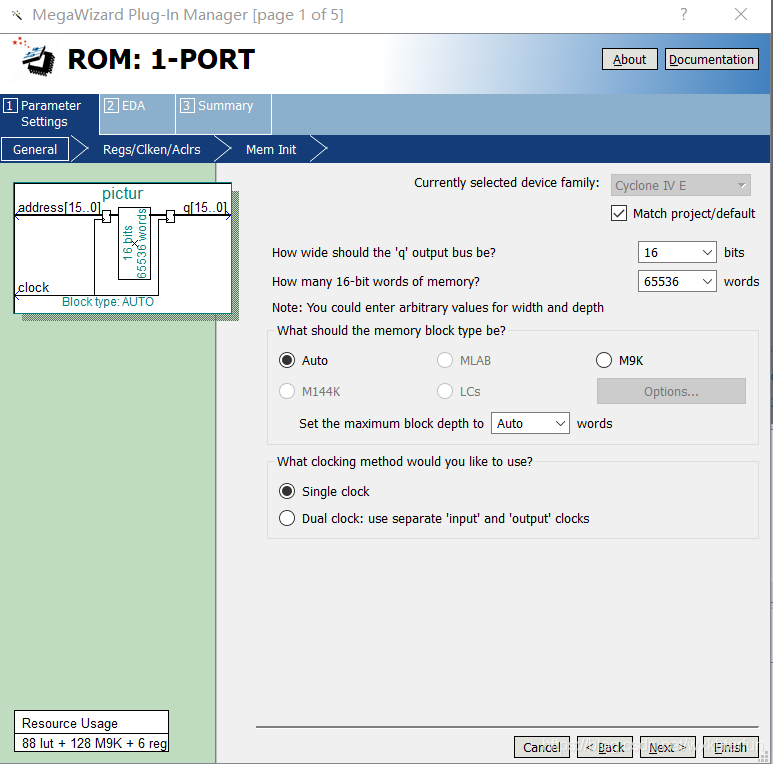

4.我们选择16bits(因为是RGB565),根据图片像素选择合适的words即可

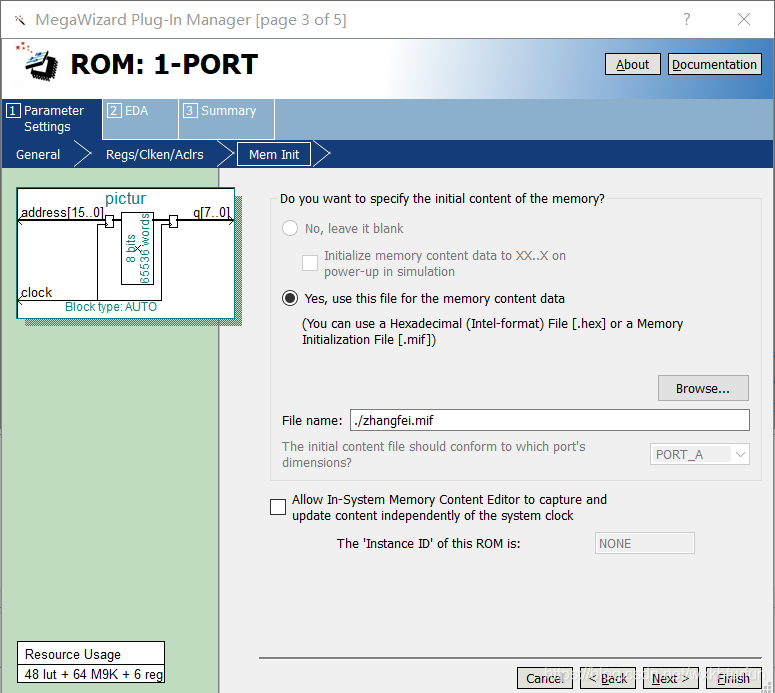

5.导入.mif文件。（其余默认）

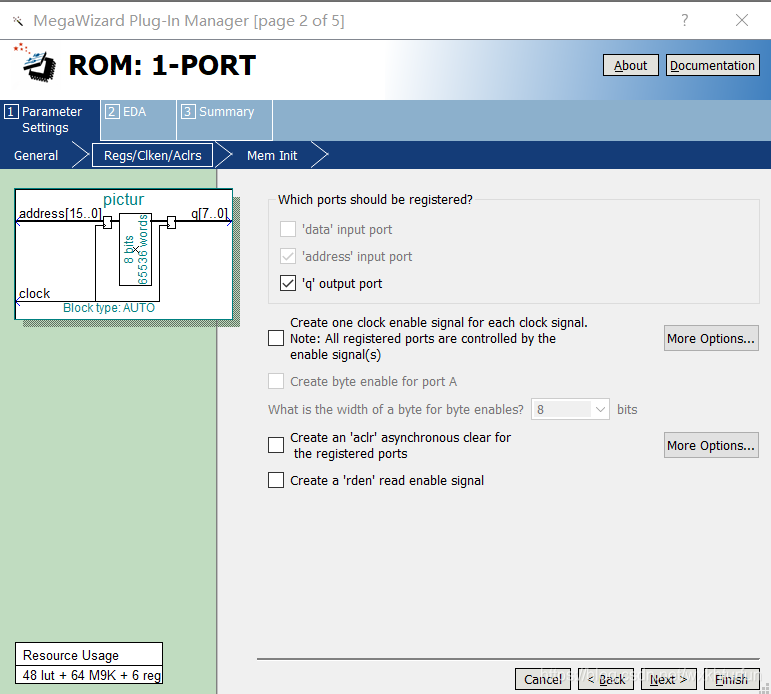

6.下一步

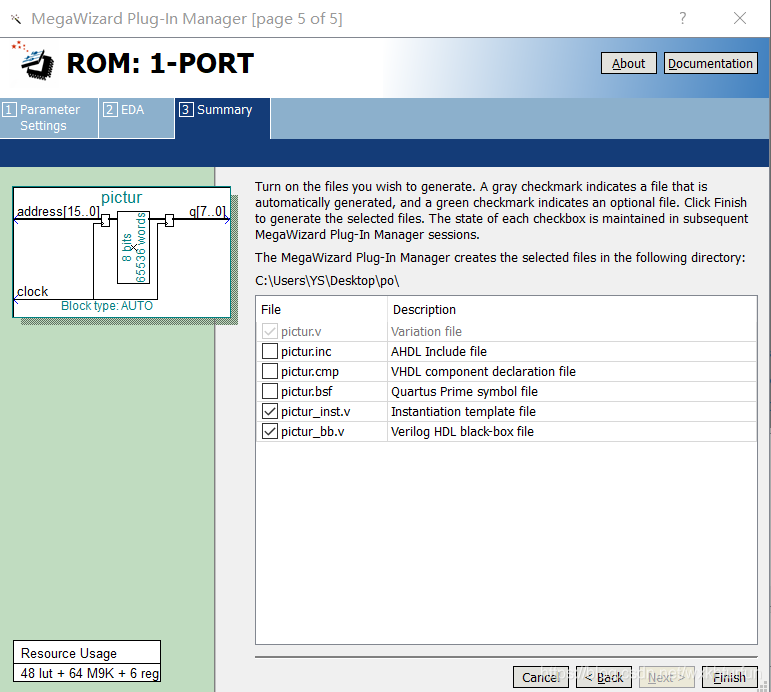

7.最后记得勾选inst.v文件。然后finish 在这里插入图片描述
下一篇：quartus–图像显示、缩放、移动（三）：https://blog.csdn.net/wxkhturfun/article/details/104027671
