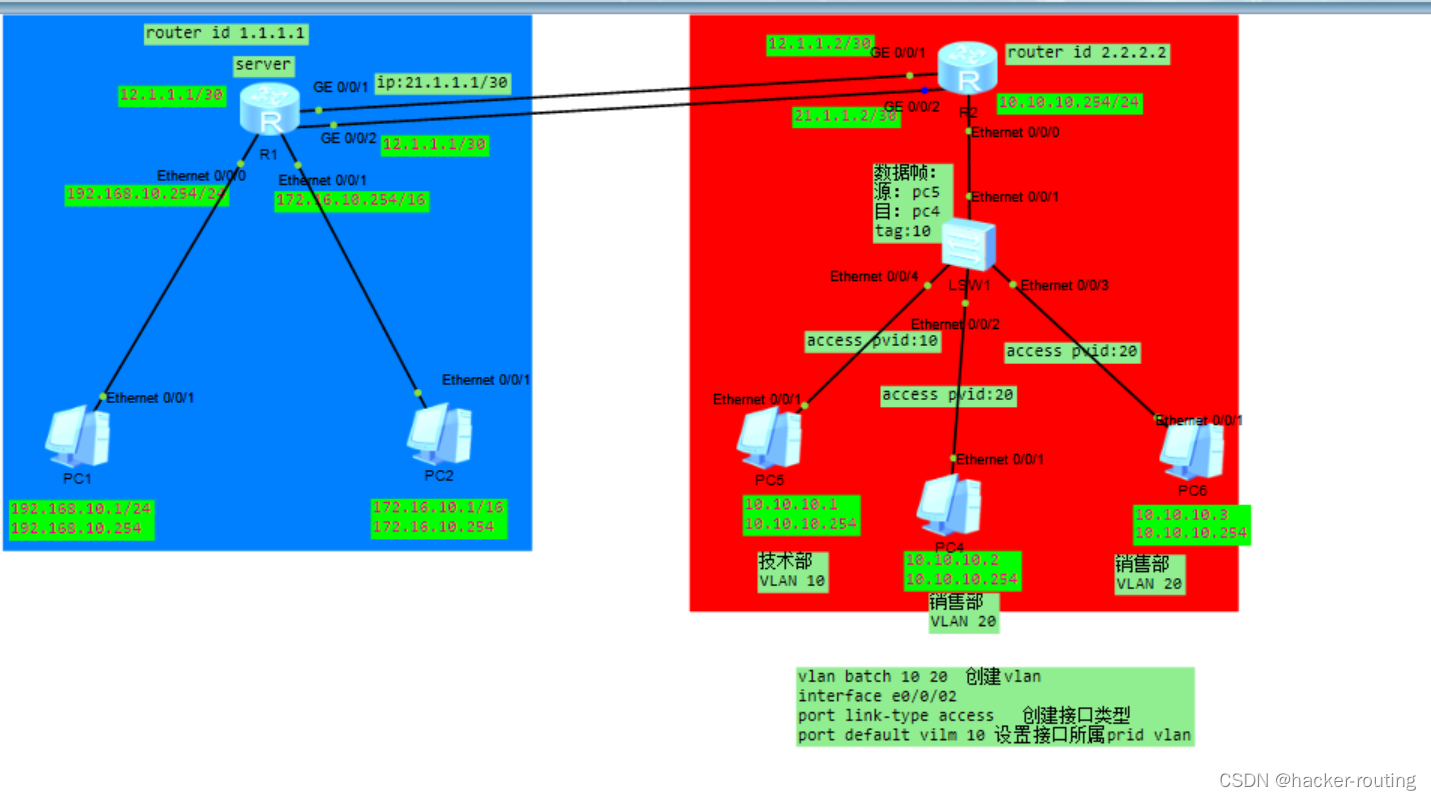

【ensp网络数据通信拓扑图】ensp、ARP、静态路由器配置、OSPF、VLAN划分、FTP、Telent配置

🍬 博主介绍

👨‍🎓 博主介绍：大家好，我是 hacker-routing ，很高兴认识大家~
✨主攻领域：【渗透领域】【应急响应】 【python】 【VulnHub靶场复现】【面试分析】
🎉点赞➕评论➕收藏 == 养成习惯（一键三连）😋
🎉欢迎关注💗一起学习👍一起讨论⭐️一起进步📝文末有彩蛋
🙏作者水平有限，欢迎各位大佬指点，相互学习进步！

---

目录

常见eNSP命令

ARP配置

静态路由配置

静态路由器配置

OSPF配置

OSPF基础配置命令

完成后full

VLAN的配置

FTP

FTP简介

ftp配置

R1开启ftp服务给R2连接

R2连接R1的ftp服务

Telent配置

R1开启telnet服务

R2连接R1的telnet服务

---

常见eNSP命令

<Huawei>  用户视图，可以查看参数，低权限
<Huawei>system-view      进入系统视图
[Huawei]     系统视图，管理员，可以设置、查看 参数
[Huawei]sysname RA   设置系统名称
[RA]interface g0/0/0   进入接口
[RA-GigabitEthernet0/0/0]ip address 192.168.10.254 24   设置接口IP地址和掩码
[RA-GigabitEthernet0/0/0]quit    退出，返回系统视图
[RA]display  ip interface brief   查看接口IP地址信息
#电脑的路由信息查看：
router   print
netstat   -r
#设备保存配置命令
save
选择提示Y回车
再点击菜单栏保存按钮保存拓扑。

display ip routing-table 查IP信息

ARP配置

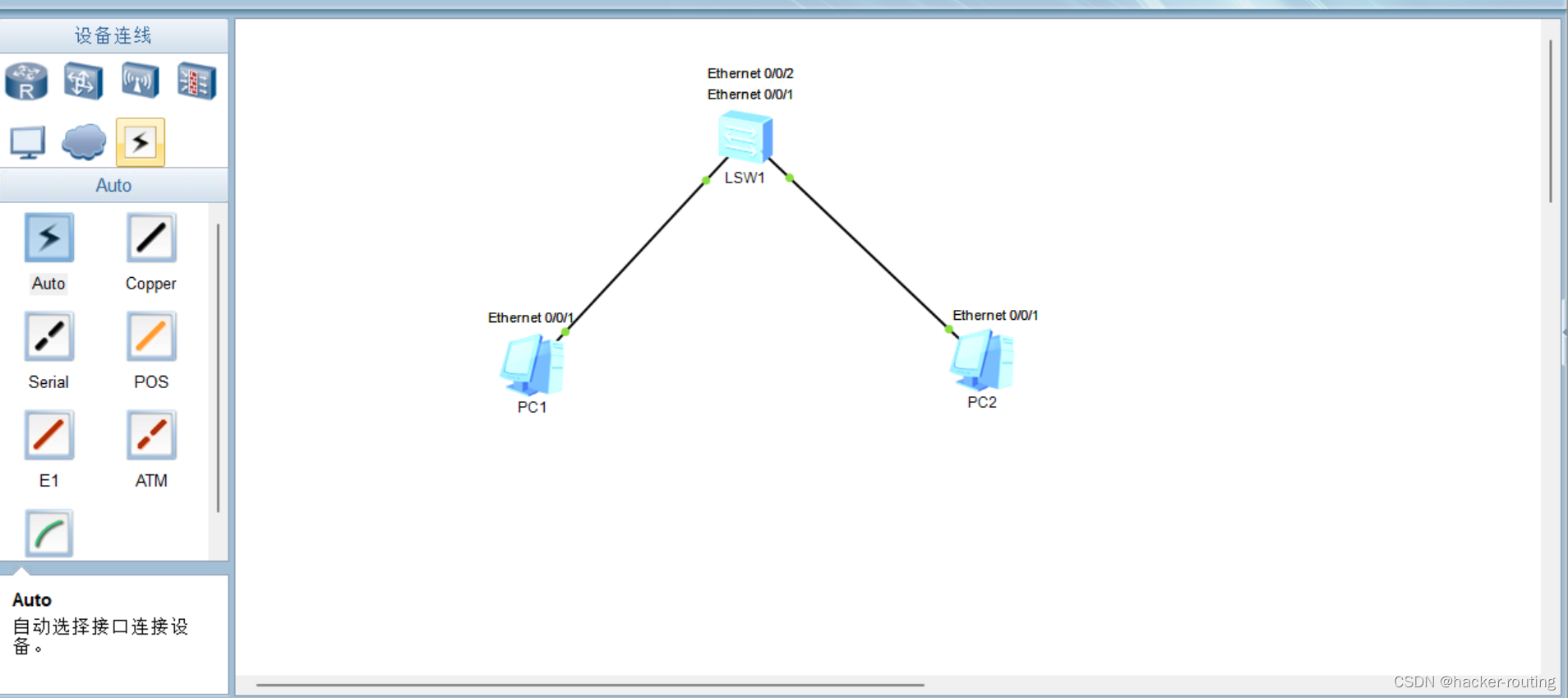

选好设备，连接好，并且开启设备

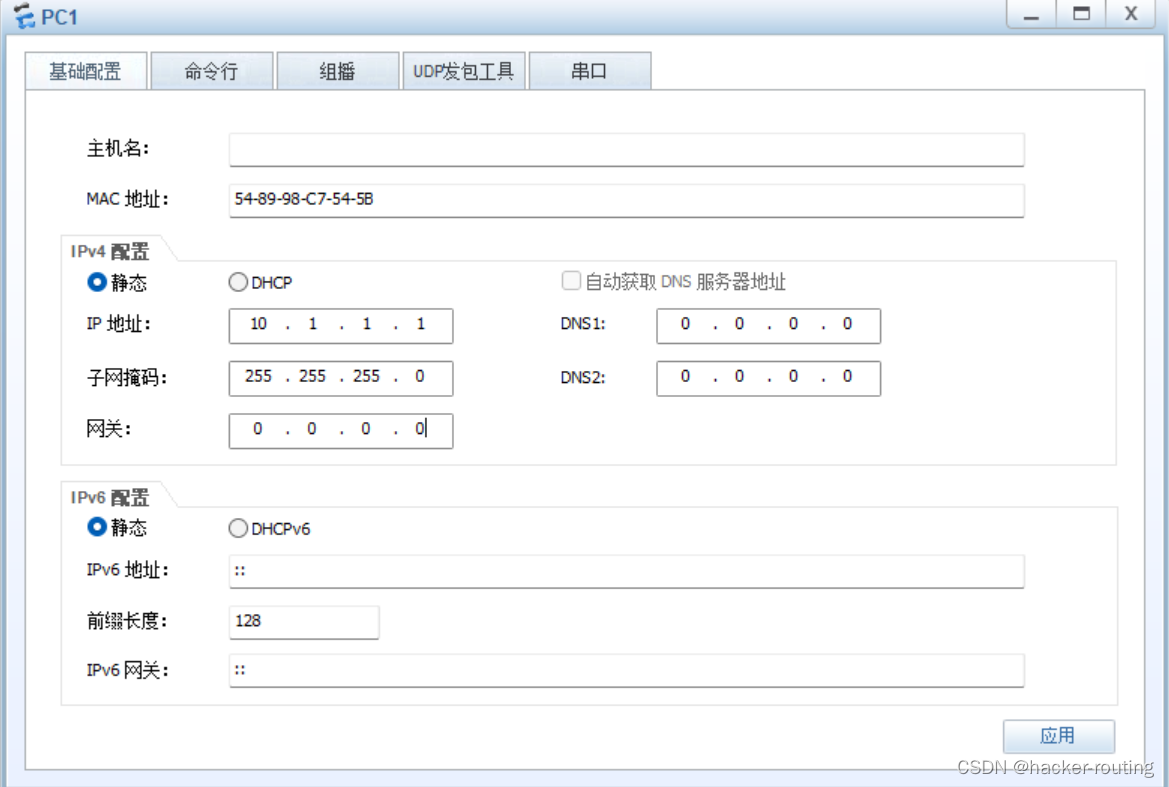

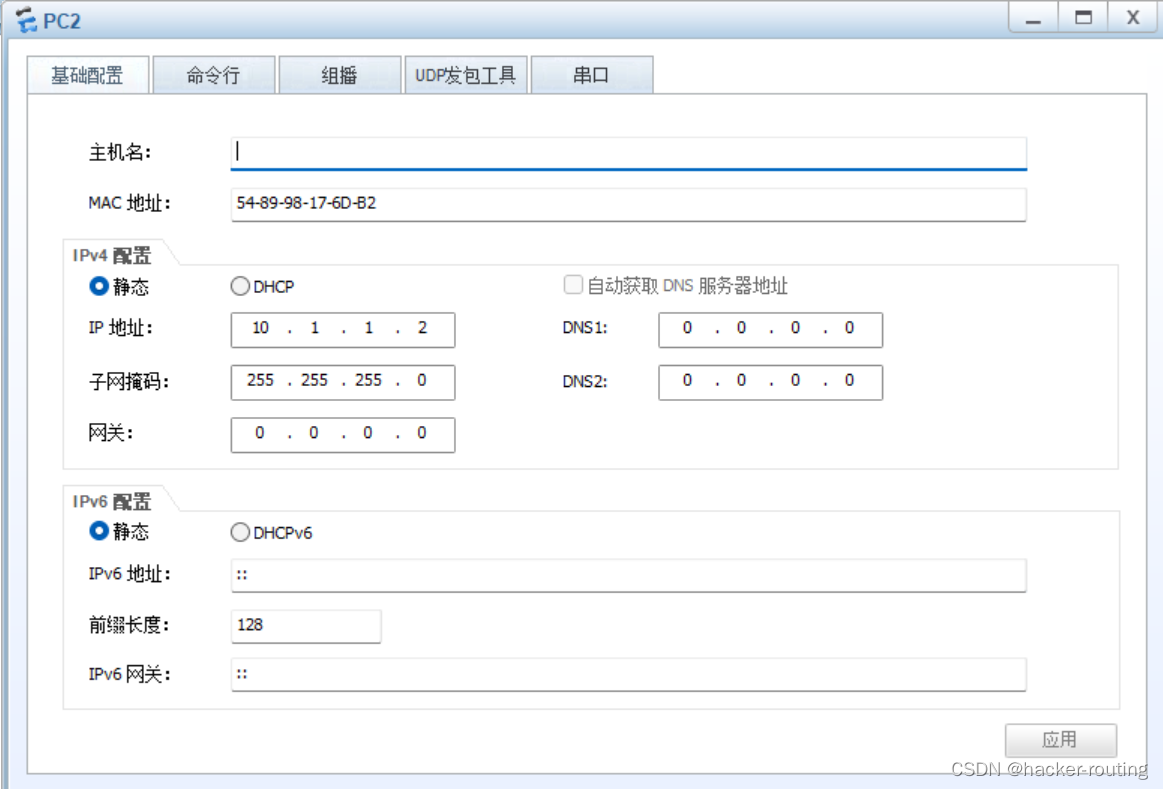

对PC客户端配置

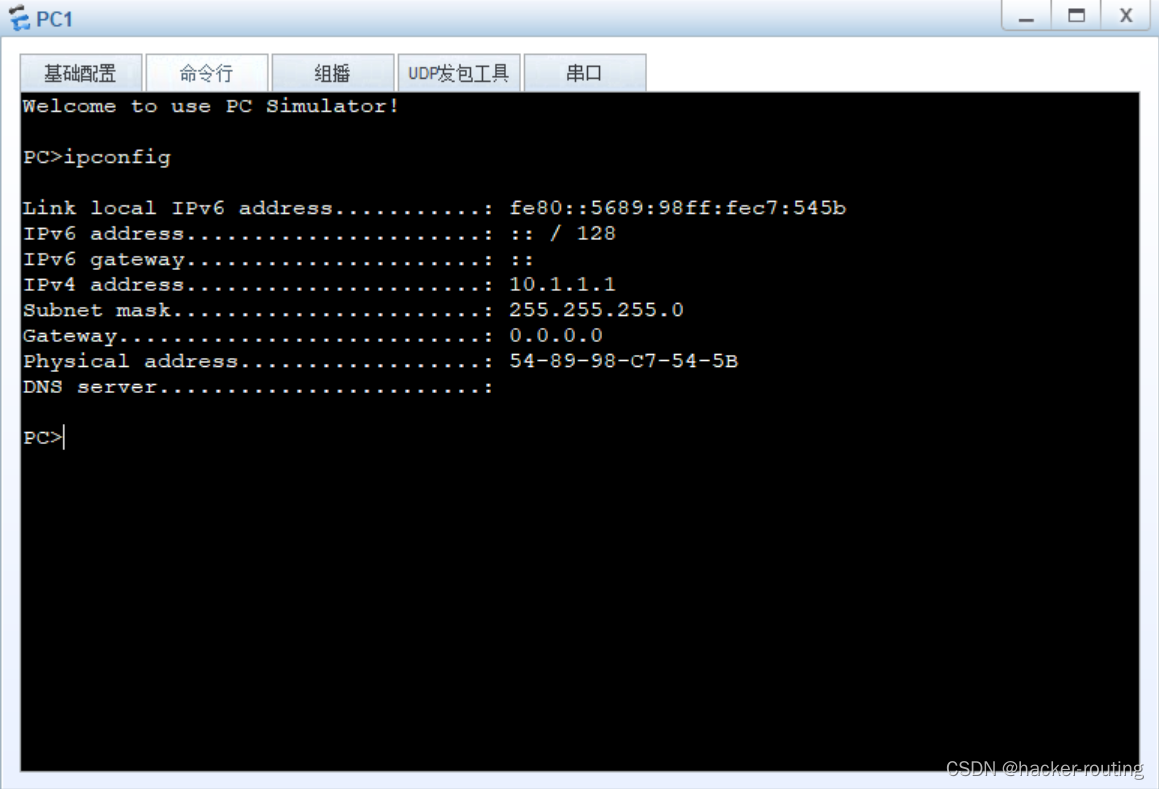

检查

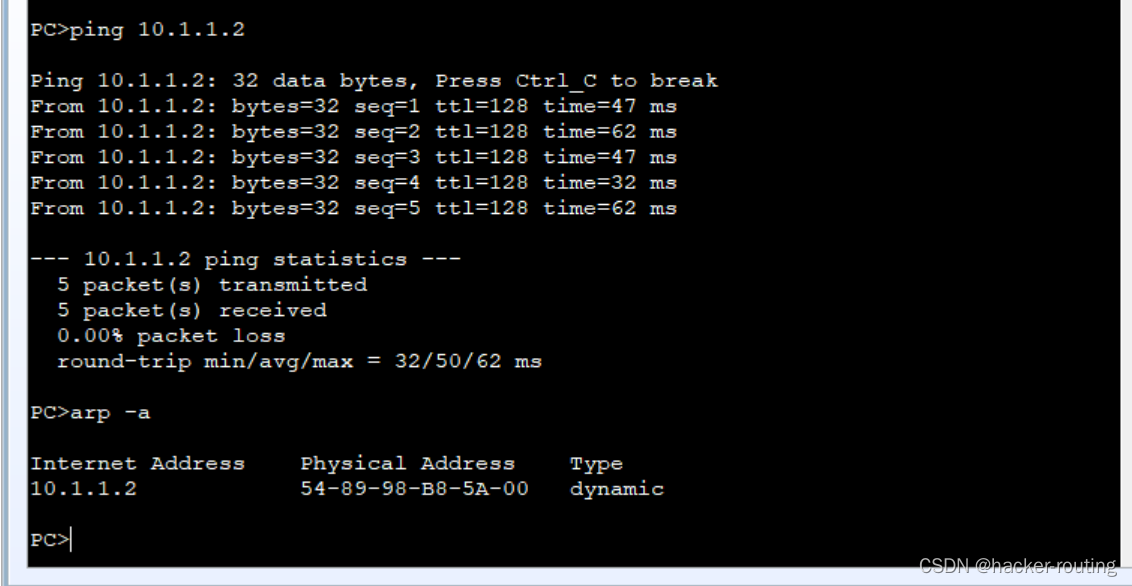

PC1 ping PC2的IP地址，然后再抓包

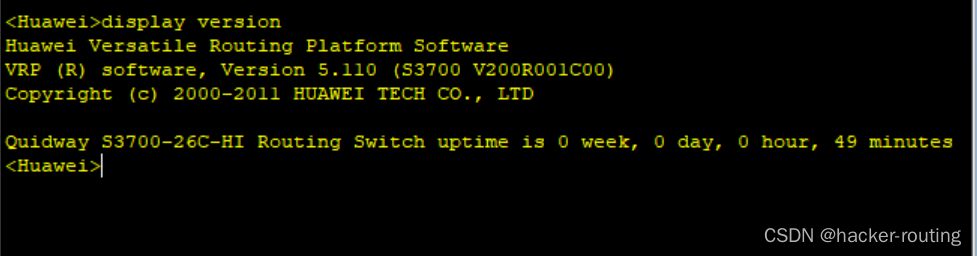

display version查看版本信息

display version   查看版本信息

<Huawei>   用户视图，只能做一些查看的操作

<Huawei>system-view 进入系统视图

[Huawei]     系统视图，可以进行设备的管理

[Huawei]sysname sw1  修改设备名称

[sw1]

undo stp enable 删除系统

静态路由配置

静态路由由网络管理员手动配置，配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。

缺点是不能自动适应网络拓扑的变化，需要人工干预。

静态路由概述:

1、配置简单，开销小

2、通过手动配置进行添加和维护

3、无法根据拓扑的变化而自适应

4、适用于组网规模较小的场景，在大型网络环境，则配置及维护成本很高

5、在大型网络中，往往采用动，静结合的方式部署网络

静态路由器配置

#关联下一跳IP的方式
[Huawei] ip route-static 目的IP  掩码  下一跳IP
#关联出接口的方式
[Huawei] ip route-static ip-address { mask | mask-length } interface-type interface-number
#关联出接口和下一跳IP方式
[Huawei] ip route-static ip-address { mask | mask-length } interface-type interface-number
#静态配置地址
interface g0/0/1
ip address 12.1.1.2 30
#查看路由信息
display ip rouiting-table
#查看接口信息
display ip interface brief

#删除接口信息
先进入
int g0/0/1
再删除
undo ip address

#查看路由信息
dis ip routing-table

OSPF配置

OSPF基础配置命令

（系统视图）创建并运行OSPF进程
porcess-id用于标识OSPF进程，默认进程号为1
router-id用于手工指定设备的ID号
1.ospf router-id 1.1.1.1

（OSPF视图）创建并进入OSPF区域
d可以是十进制整数或点分十进制格式。采取整数形式时，取值范围是0～4294967295。
2.area 0

（OSPF区域视图）指定运行OSPF的接口
network-address为接口所在的网段地址
wildcard-mask为IP地址的反码
3.network IP地址 0.0.0.0

display ospf peer   查看ospf信息

#（接口视图）配置OSPF接口开销
#ospf cost命令用来配置接口上运行OSPF协议所需的开销
4.[Huawei-GE1/0/1] ospf cost cost

#（OSPF视图）设置OSPF带宽参考值
#bandwidth-reference命令用来设置通过公式计算接口开销所依据的带宽参考值。value取值范围是1～2147483648，单位是Mbit/s，缺省值是100Mbit/s。
5.[Huawei-ospf-1] bandwidth-reference value

#（接口视图）设置接口在选举DR时的优先级
#ospf dr-priority命令用来设置接口在选举DR时的优先级。priority值越大，优先级越高
6.[Huawei-GigabitEthernet0/0/0] ospf dr-priority priority

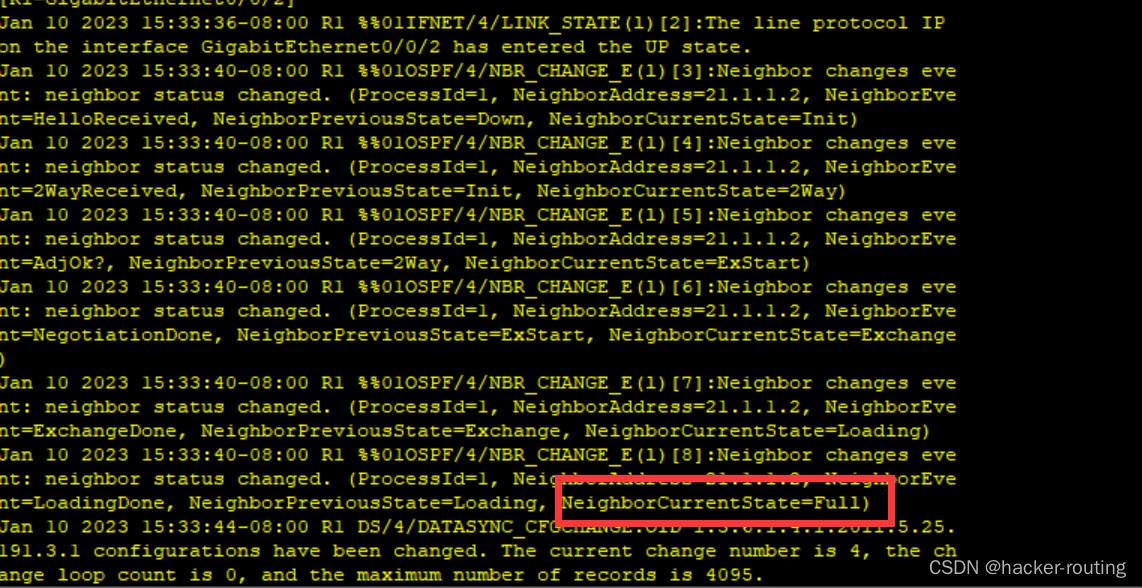

完成后full

VLAN的配置

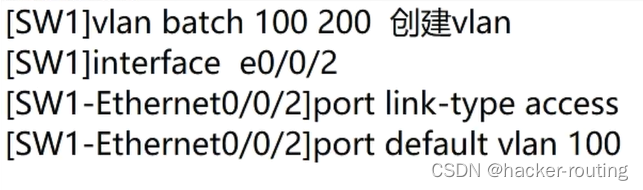

#创建vlan
vlan 10
#批量生产vlan
vlan batch { vlan-id1 [ to vlan-id2 ] }
#配置接口类型
interface e0/0/1
port link-type access
#配置Access接口的缺省VLAN
port default vlan 10
#查询vlan接口
display port vlan

FTP

FTP简介

FTP采用典型的C/S架构（即服务器端与客户端模型），客户端与服务器端建立TCP连接之后即可实现文件的上传、下载。

FTP存在两种工作方式：主动模式（PORT）和被动模式（PASV）。

上述两台路由器，一台作为FTP服务器端，一台作为FTP客户端。 首先通过配置，在FTP服务器端上开启FTP服务，创建一个账号作为FTP登录使用账号。然后FTP客户端登录FTP服务器端并使用get命令下载一个文件。

ftp配置

R1开启ftp服务给R2连接

#开启ftp服务
1.ftp server enable

2.#进入
aaa

#指定R2用户连接
3.local-user R2 service-type ftp

#设置密码
4.local-user R2 password cipher 123

#设置ftp服务权限（至少3以上）
5.local-user R2 privilege level 3

6.local-user R2 ftp-directory flash:

R2连接R1的ftp服务

#连接R1ftp服务
ftp 12.1.1.1

#<R2>在用户界面连接ftp
<R2>ftp 12.1.1.1
Trying 12.1.1.1 ...
Press CTRL+K to abort
Connected to 12.1.1.1.
220 FTP service ready.
User(12.1.1.1:(none)):R2#用户名
331 Password required for R2.
Enter password:#密码
230 User logged in.

#下载
get命令

Telent配置

R1开启telnet服务

#开启telnet服务
telnet server enable

#设置权限
user-interface vty 0 4

#设置登录方式
authentication-mode aaa

#退出服务
q

#进入
[R1]aaa

#创建用户并设置密码
local-user R21 password cipher 123

#指定R12用户进入telnet服务
local-user R21 service-type telnet

#设置权限
local-user R21 privilege level 3

R2连接R1的telnet服务

#连接服务
<R2>#在用户界面
telnet 12.1.1.1

#登录
<R2>telnet 12.1.1.1
Trying 12.1.1.1 ...
Press CTRL+K to abort
Connected to 12.1.1.1 ...


Login authentication


Username:R21
Password:
