mSATA接口和mini PCI-E接口的区别

mSATA和mini PCI-E接口外形完全一致，都是54Pin，很容易混淆。但由于功能不同，主板上设计时也会留下识别标记的。识别方法：

　　1、从使用的插卡方面分析：

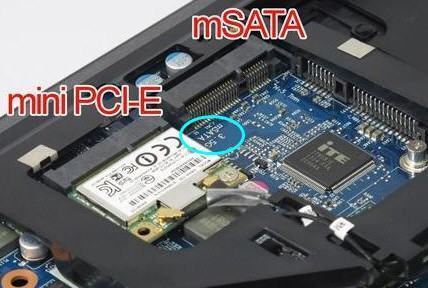

　　① mSATA接口，用于连接卡板式硬盘设备，或说SSD卡。其安装位置为“全高卡”空间，可通过SSD卡固定螺孔位置来判断，同时接口附近会标注字母；

　　

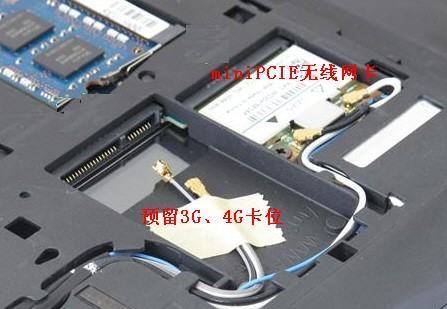

　　②mini PCI-E接口，用于安装无线网卡（或二合一的蓝牙模块、3G模块）设备，安装位置有“半高、全高“之分。如下图示；

　　

　　2、两种接口尺寸相同，但因所走通道总线不同，故互不兼容，不能混插。如将SSD卡插在miniPCIE接口上是不能使用的。原因，接口技术标准不同，通讯协议也是无效的。
