无人设备遥控器的链路系统

     无人设备遥控器的链路系统，也称为数据链或通信链路，是无人设备（如无人机）与地面控制站之间传输信息的关键桥梁。这一系统主要负责在无人设备与地面站之间传输控制信号、遥测数据、视频流和其他重要信息。

一、系统组成

     无人设备遥控器的链路系统通常包含两个主要部分：天空端（无人设备端）和地面端（操控者端），两者通过无线方式建立连接。

天空端（无人设备端）：

包括无线电发射接收模块、天线系统、数据处理单元等组件。

这些组件集成在无人设备上，负责接收来自地面的控制指令，并将无人设备的状态信息、传感器数据以及载荷数据（如摄像头捕捉的画面）回传至地面。

地面端：

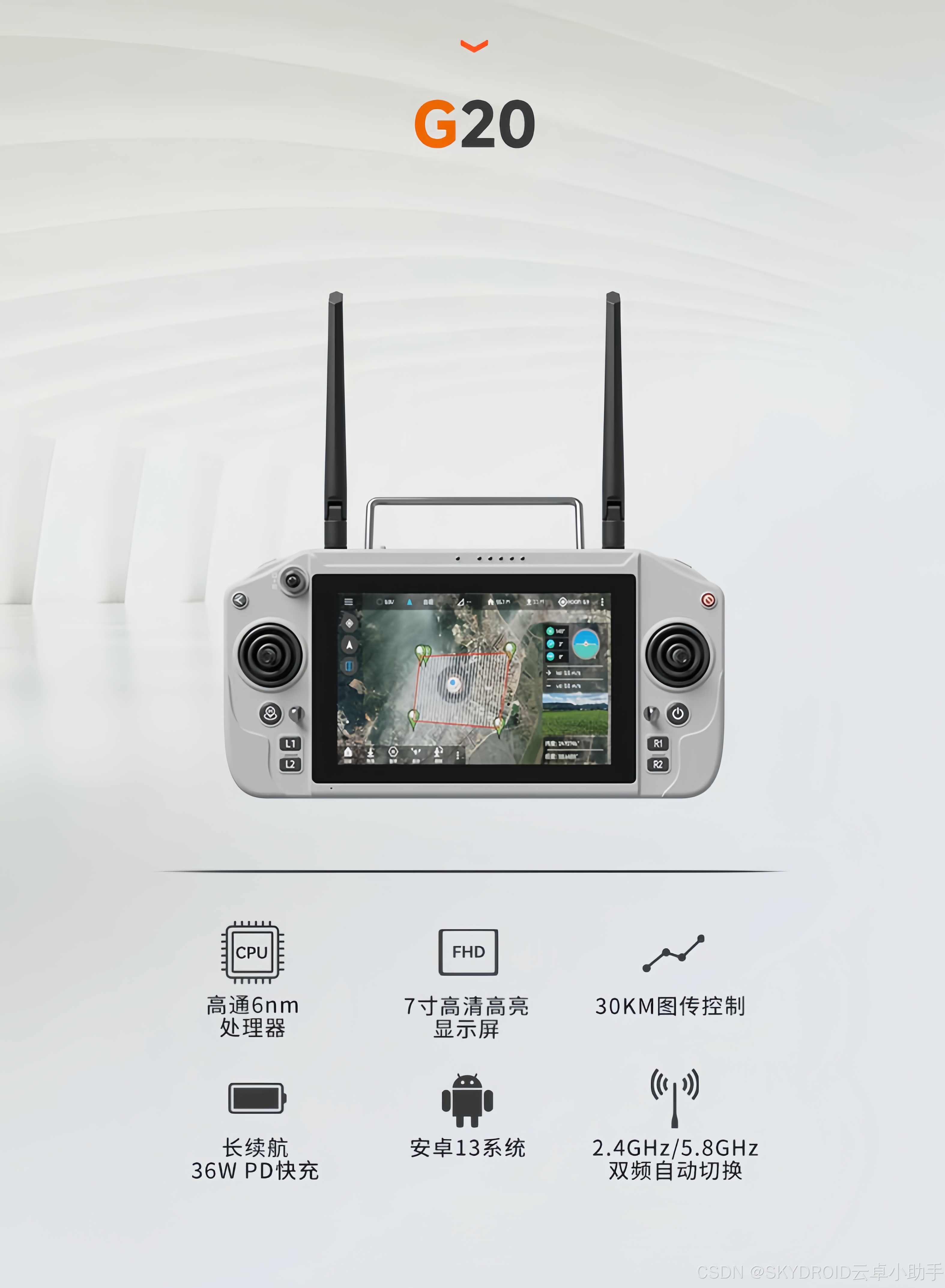

由遥控器、地面控制站、显示设备及相应的接收和处理单元组成。

地面操控者通过遥控器发送飞行控制指令，同时地面控制站接收并分析无人设备回传的数据，为决策提供依据。

二、工作原理

指令上传：

地面操作员通过遥控器发出的控制指令，经过编码处理后，由地面端的发射模块转换为无线电信号，发送给天空端。

数据下传：

无人设备上的各种传感器和载荷设备收集的信息，经数据处理单元整合后，通过无线链路发送回地面站。

实时监控：

地面控制站接收到的数据被解码处理，实时显示在屏幕上，为操作员提供无人设备状态、位置、电池电量等关键信息，同时监控视频流，实现任务现场的实时观察。

三、关键技术

无线通信技术：

包括Wi-Fi、蓝牙、专用无线电波等，用于实现远程设备与控制中心之间的通信。

调制与编码技术：

如直接序列扩频（DSSS）、正交频分复用（OFDM）等调制技术，以及卷积编码、块编码等编码技术，用于提高信号的抗干扰能力和纠错能力。

信号处理技术：

包括信道估计、均衡、解调、解码等，用于确保信号的准确传输和识别。

四、性能特点

集成度高：

链路系统将数据传输（数传）和图像传输（图传）功能集成到一个模块或链路中，减少了设备的复杂性和成本。

高效传输：

通过优化调制和编码技术，实现了数据的高效传输，降低了传输延迟和误码率。

远程操控：

链路系统支持远程设备与控制中心之间的实时通信，使得用户可以远程操控无人设备。

实时反馈：

图像信息的实时传输使得用户能够及时了解远程设备的状态和环境变化，为决策提供及时支持。

抗干扰能力强：

在复杂的电磁环境中保证数据传输的稳定性，通常采用跳频、扩频等技术增强抗干扰能力。

远距离传输：

专为无人平台设计的数据链系统能够实现超视距通信，扩大作业范围。

加密通信：

为了保护数据安全，采用高级加密标准（AES）等加密技术，确保传输信息不被非法截取。
