排查光模块故障原因，少不了这2条命令！

早上好，我的网工朋友。

在使用光模块的时候，你是不是也常常遇到各种各样的故障问题？

像光模块型号选用是否正确、使用的跳线是否正确……

虽然解决方案咱有，但遇到传输异常等问题时，好多人都不知道要如何排查、解决。

今天这篇就教你用命令排查光模块故障！

以及，为了减少光模块在使用中故障发生的概率，还是得用性能可靠稳定且品质有保障的光模块啊。当然，正确专业的操作方式也少不了。

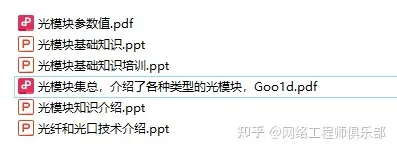

今日文章阅读福利：《 光模块知识合辑.rar 》

想进一步学习光模块知识的朋友，私信发送暗号“光模块”，即可获得此份合辑。

01 光模块故障定位常用命令

根据光模块的告警信息查找故障原因：

display interface transceiver

查看光模块光功率是否正常：

display interface transceiver verbose

02 根据光模块的告警信息查找故障原因

执行命令display interface transceiver查看“Alarm information”下光模块是否有告警信息。

<HUAWEI> display interface 10ge 1/0/1 transceiver

 10GE1/0/1 transceiver information:
-------------------------------------------------------------------
 Common information:
   Transceiver Type                      :10GBASE_SR
   Connector Type                        :LC
   Wavelength (nm)                       :850
   Transfer Distance (m)                 :30(62.5um/125um OM1)
                                          80(50um/125um OM2)
                                          300(50um/125um OM3)
                                          400(50um/125um OM4)
   Digital Diagnostic Monitoring         :YES
   Vendor Name                           :HUAWEI
   Vendor Part Number                    :02318169
   Ordering Name                         :
-------------------------------------------------------------------
 Manufacture information:
   Manu. Serial Number                   :AQG269Y
   Manufacturing Date                    :2013-10-20
   Vendor Name                           :HUAWEI
-------------------------------------------------------------------
 Alarm information:
-------------------------------------------------------------------

如果出现LOS Alarm告警，则说明对端没有信号发送过来，在接口模式下执行命令display this查看两端端口是否shutdown，如果端口shutdown了，则执行undo shutdown操作。

03 查看光模块光功率是否正常

执行display interface transceiver verbose命令查看光模块发送或接收光功率方面的信息，与光模块的标称光功率进行对比判断。

光模块的诊断信息中，可以查看当前发送和接收的光功率值，以及默认的最高和最低功率值。

<HUAWEI> display interface 10ge 1/0/1 transceiver verbose

 10GE1/0/1 transceiver information:
-------------------------------------------------------------------
 Common information:
   Transceiver Type                      :10GBASE_SR
   Connector Type                        :LC
   Wavelength (nm)                       :850
   Transfer Distance (m)                 :30(62.5um/125um OM1)
                                          80(50um/125um OM2)
                                          300(50um/125um OM3)
                                          400(50um/125um OM4)
   Digital Diagnostic Monitoring         :YES
   Vendor Name                           :HUAWEI
   Vendor Part Number                    :02318169
   Ordering Name                         :
-------------------------------------------------------------------
 Manufacture information:
   Manu. Serial Number                   :AQG269Y
   Manufacturing Date                    :2013-10-20
   Vendor Name                           :HUAWEI
-------------------------------------------------------------------
 Alarm information:
-------------------------------------------------------------------
 Diagnostic information:
   Temperature (Celsius)                 :33.68
   Voltage (V)                           :3.29
   Bias Current (mA)                     :7.97
   Bias High Threshold (mA)              :13.20
   Bias Low Threshold (mA)               :4.00
   Current RX Power (dBm)                :-2.15
   Default RX Power High Threshold (dBm) :1.00
   Default RX Power Low Threshold (dBm)  :-11.90
   Current TX Power (dBm)                :-2.07
   Default TX Power High Threshold (dBm) :1.00
   Default TX Power Low Threshold (dBm)  :-9.30
-------------------------------------------------------------------

1、如果接收功率低（Current RX Power < Default RX Power Low Threshold），说明本端接收到的信号过低；

则可能出现端口不UP或者UP后报文收发有丢弃，此时请先排查传输距离是否过远，超出了该光模块的传输距离，再排查光模块、光纤是否有损坏。

2、如果接收功率高（Current RX Power > Default RX Power High Threshold），说明本端接收到的信号过高；

可能原因是该光模块为长距光模块，而实际传输距离太短，导致信号未衰减，此时应在光模块上增加光衰，以对光模块进行保护。

3、如果发送功率低（Current TX Power < Default TX Power Low Threshold），说明该光模块发送信号不好或光模块本身故障；

可能会导致对端接收功率低，而造成端口不UP或者UP后报文收发有丢弃，请与技术支持人员联系。

4、如果发送功率高（Current TX Power > Default TX Power High Threshold），说明该光模块发送信号太强；

可能会导致对端接收功率高，而造成对端光模块因接收功率持续过高而烧坏，可能原因是本端光模块故障，建议更换光模块。

因此，在端口插入光模块并对接成功后，要对发送或接收光功率方面的告警信息进行排查，避免因功率过低或者过高造成流量或者光模块不正常。
