交换机光口对通就这么简单!

号主:老杨丨11年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部

下午好,我的网工朋友

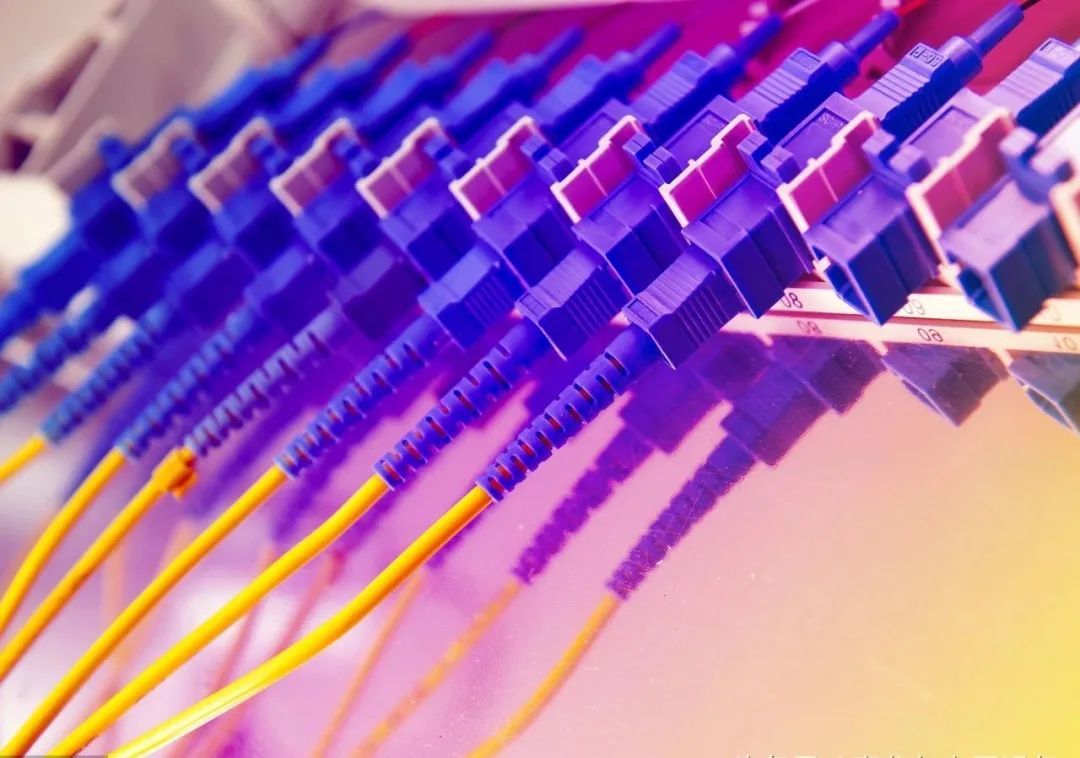

光纤通信以其高速、稳定的特性占据了重要位置。交换机作为网络通信的核心设备之一,其光口对通能力是构建高效网络的关键。

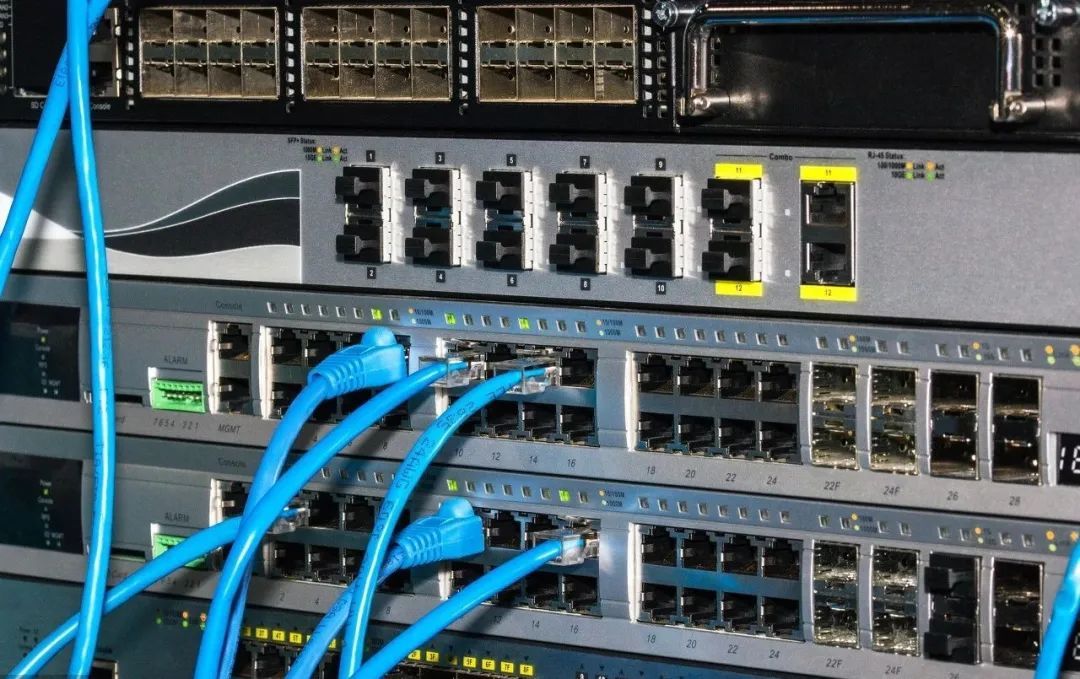

交换机光口对通就是指两台交换机光纤口之间相互连接,达到网络连通的目的。不知道大家会不会产生这样的一个疑问,两个带光口的交换机能直接用光纤直连通吗?

今天就来聊聊交换机光口对通,从到底行不行,再到实际操作中应该注意的细节,统统给你盘清楚。

今日文章阅读福利:《 华为交换机开局配置一本通 》

顺手发个好东西!网工必备资料!!


私信发送暗号“一本通”,即可获取这份优质PDF资源

01 光口对通可行吗

是可以的,光纤局域网的主线是直接交换机的,其次在连路由器。

1、交换机后面还能再接交换机,交换机接交换机叫级联,理论上可以无穷的一直级联下去,但实际应用过程中,建议级联不超过四层。

2、级联可以定义为两台或两台以上的交换机通过一定的方式相互连接,根据需要,多台交换机可以以多种方式进行级联。在较大的局域网例如园区网(校园网)中,多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。


02 不同厂家交换机对通时需注意

1. 两台交换机的光模块是单纤还是双纤。

2. 两台交换机的光模块是单模还是多模。

3. 两台交换机的光模块波长是否一致(单纤时注意收发是否一致)。

4. 两台交换机的光模块发送光功率和光接收灵敏度是否在同一范围内。

5. 两台交换机的光模块传输距离是否相同。

6. 两台交换机的光模块的端口速率和双工模式是否相同。


03 两台交换机对通需满足

1、同模式光纤下统一为单纤或双纤,若单双纤对通时中间需加单双纤转换器。

2、光纤模式统一为单模或多模,若双纤时单模和多模光纤对通,中间需加单多模转换器。

3、双纤时波长需统一(850nm、1310nm、1550nm),单纤时收发波长需统一(如:发送都为1310nm,接收都为1550nm或其他收发波长)。

4、发送光功率和光接收灵敏度需要在同一范围内。

5、光模块传输距离是否相同,若上述五个条件都满足,则可以在两个光模块中短距的距离内对通,但需注意长距离的光模块到达对端时的光接收灵敏度是否大于最小过载点。

6、光模块速率和双工模式应该都设置为强制百兆、千兆全双工或自协商,若一端自协商,另一端为强制百兆、千兆全双工,则不能link up。百兆光口和千兆光口不能对通。


04 两端都设置为自协商模式

双方互相发送/C/码流,如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配,则返回给对方一个带有Ack应答的/C/码,对端接收到Ack信息后,认为两者可以互通,设置端口为UP状态。

05 一端设置为自协商,一端设置为强制

自协商端发送/C/码流,强制端发送/I/码流,强制端无法给对端提供本端的协商信息,也无法给对端返回Ack应答,故自协商端DOWN。

是强制端本身可以识别/C/码,认为对端是与自己相匹配的端口,所以直接设置本端端口为UP状态

06 两端均设置为强制模式

双方互相发送/I/码流,一端接收到/I/码流后,认为对端是与自己相匹配的端口,直接设置本端端口为UP状态。

整理:老杨丨11年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部
