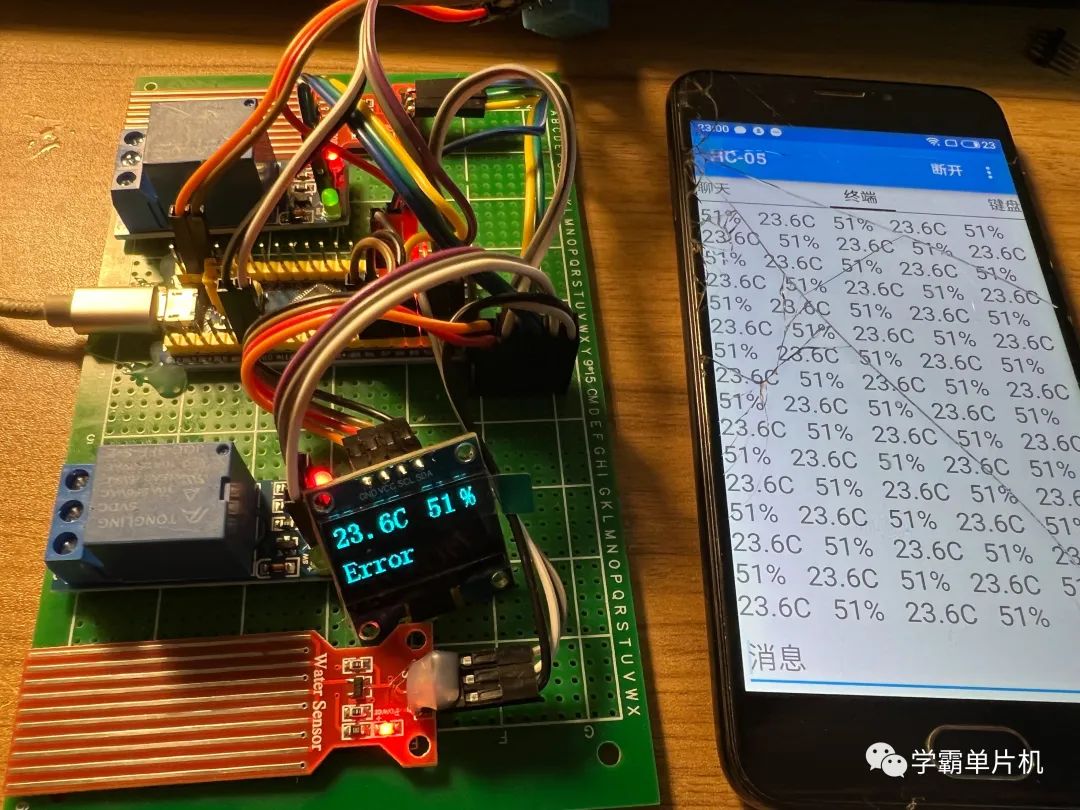

功能介绍:采用stm32作为主控CPU,采用DHT11测量温湿度,采用OLED显示屏显示相关数据,继电器来模拟水泵抽水,采用水滴传感器判断当前水源是否有水,如果当前水源无水,就会自动切换到另外一个备用水源,以此来达到水源自动切换的智能灌溉系统,并且相关数据可以通过HC-05蓝牙模块发送到手机APP,文末有资料分享:
20-基于stm32单片机水源水泵换水自动切换供水灌溉系统(程序+原理图+元件清单全套资料)
程序部分展示,有中文注释,新手容易看懂

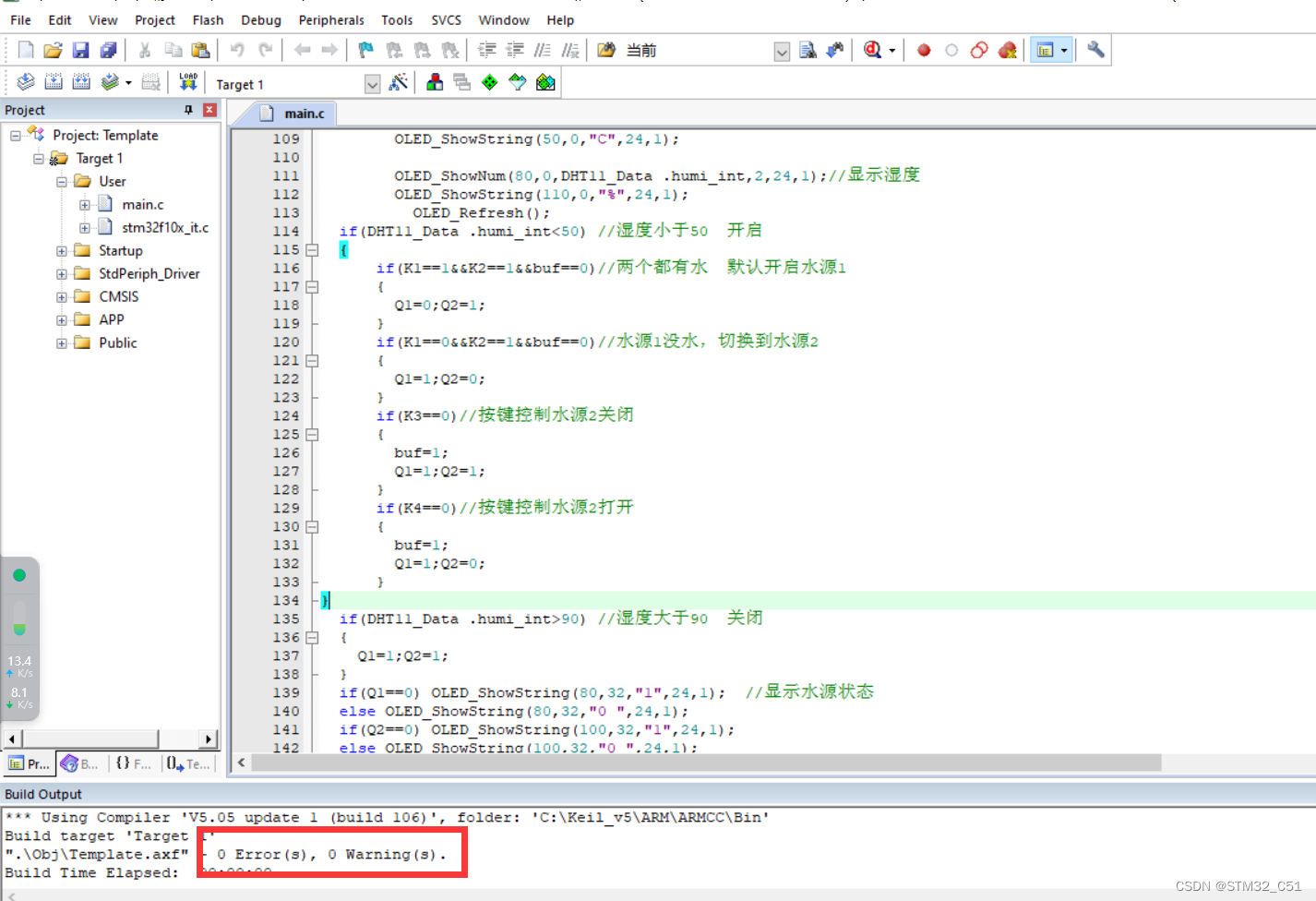

void GPIOB_init(void) //引脚初始化
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//GPIO B 时钟打开
//==PB5 输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;//指定管脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;// 做PWM
//GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//做led控制
GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;//指定管脚LED背光
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;// 做输出
GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB
}
int main()//主函数
{
TIMER2_init(999,71);
SysTick_Init(72);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断优先级分组 分2组
USART1_Init(9600);
LED_Init();
OLED_Init();
OLED_ColorTurn(0);//0正常显示,1 反色显示
OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
OLED_Clear();
DHT11_Init ();
KEY_Init();
Q1=Q2=1;
while(1)
{
DHT11_Read_TempAndHumidity ( & DHT11_Data );//获取温湿度
sprintf ( cStr, "CMD_LED_%d_%d_%d_ENDLED_DHT11_%d.%d_%d.%d_ENDDHT11_BUZZER_%d_ENDBUZZER_END",
ucLed1Status, ucLed2Status, ucLed3Status, DHT11_Data .temp_int,
DHT11_Data .temp_deci, DHT11_Data .humi_int, DHT11_Data .humi_deci,
ucBuzzerStatus );
DHT11_Read_TempAndHumidity ( & DHT11_Data );//多次获取温湿度
OLED_ShowNum(0,0,DHT11_Data .temp_int,2,24,1);//显示温度整数
OLED_ShowString(25,0,".",24,1);
OLED_ShowNum(38,0,DHT11_Data .temp_deci,1,24,1);//显示温度小数
OLED_ShowString(50,0,"C",24,1);
OLED_ShowNum(80,0,DHT11_Data .humi_int,2,24,1);//显示湿度
OLED_ShowString(110,0,"%",24,1);
OLED_Refresh();
if(DHT11_Data .humi_int<50) //湿度小于50 开启
{
if(K1==1&&K2==1&&buf==0)//两个都有水 默认开启水源1
{
Q1=0;Q2=1;
}
if(K1==0&&K2==1&&buf==0)//水源1没水,切换到水源2
{
Q1=1;Q2=0;
}
if(K3==0)//按键控制水源2关闭
{
buf=1;
Q1=1;Q2=1;
}
if(K4==0)//按键控制水源2打开
{
buf=1;
Q1=1;Q2=0;
}
}
if(DHT11_Data .humi_int>90) //湿度大于90 关闭
{
Q1=1;Q2=1;
}
if(Q1==0) OLED_ShowString(80,32,"1",24,1); //显示水源状态
else OLED_ShowString(80,32,"0 ",24,1);
if(Q2==0) OLED_ShowString(100,32,"1",24,1);
else OLED_ShowString(100,32,"0 ",24,1);
if(K1==0&&K2==0)//两个水源都没水报警
{
Q1=Q2=1;
OLED_ShowString(0,32,"Error ",24,1);
}
else
OLED_ShowString(0,32,"Normal",24,1);
fasong();
}
}
