“蓝泵“ - 基于STM32的蓝牙遥控水泵

已于 2023-09-25 10:22:30 修改
阅读量2.4k 收藏 80
点赞数 7
文章标签： stm32 嵌入式硬件 单片机
于 2023-08-27 11:32:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2201_75795906/article/details/132460066
版权

一、目录

目录

前言

正文

总结

二、前言

        随着物联网技术的不断发展，人们对智能化控制的需求也越来越高。在日常生活中，我们常常遇到需要遥控操作的场景，如遥控车、遥控飞机等。除此之外，我们还可以利用物联网技术进行远程控制，如控制家里的电器、遥控浇花等。本文是一篇介绍如何利用蓝牙技术控制水泵的文章。蓝泵应用到的硬件有stm32f103c8t6最小系统板、继电器、水泵HC-05蓝牙模块，蓝泵的功能是通过蓝牙调试器app给stm32发送指令，控制继电器的开关，进而控制水泵。该系统可以用于遥控浇花，温室绿植，前景广阔。

三、正文

（一）stm32f103c8t6最小系统板

        STM32F103C8T6最小系统板是一款基于ST公司的STM32F103C8T6芯片的开发板。其设计简单、体积小、使用方便，是学习和开发STM32F103C8T6的理想选择。此款开发板就可以完成“蓝泵”系统的设计，以下是其主要优点：

  1. 价格实惠：相比于其他开发板，STM32F103C8T6最小系统板的价格较为实惠。这使得它成为学习STM32F103C8T6芯片的理想选择。

  2. 强大的处理能力：STM32F103C8T6芯片采用Cortex-M3内核，运行速度快，处理能力强，可开发出高效的嵌入式应用程序。

  3. 丰富的资源：STM32F103C8T6最小系统板提供了丰富的资源，包括GPIO口、串口、定时器、ADC等，方便开发者进行各种实验和项目。

  4. 易于开发：STM32F103C8T6最小系统板支持多种开发环境，包括Keil、IAR、MDK等，开发者可以根据自己的喜好和需要选择合适的开发环境进行开发。

  5. 硬件丰富：STM32F103C8T6最小系统板上集成了丰富的硬件资源，包括LED指示灯、按键、晶振等，方便开发者进行各种实验和项目。

  6. 代码丰富：STM32F103C8T6最小系统板可以很容易地从互联网上获取丰富的开源代码和资料，方便开发者学习和使用。

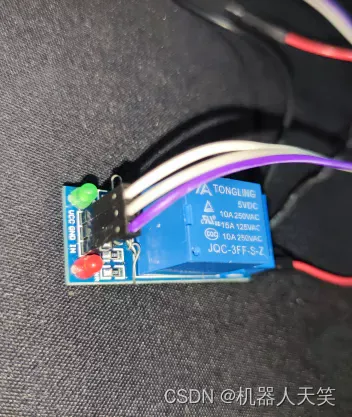

（二）继电器

         1路5V继电器模块适用于各种控制电路中，可以用于控制灯光、电机、电磁阀等设备的开关。它的使用方法如下：

        1.将模块的VCC引脚连到5V电源，GND引脚连到地线，IN引脚连到控制信号引脚。

        2.将需要控制的设备的正极接到模块的COM引脚，负极接到NO（常开）引脚。当控制信号接通时，继电器会吸合，将NO引脚与COM引脚相连，设备开始工作；当控制信号断开时，继电器失去吸合电流，NO引脚与COM引脚分离，设备停止工作。

        3.如果需要控制的设备的正负极接反了，可以将设备的正极接到NC（常闭）引脚，负极接到COM引脚。在这种情况下，当控制信号接通时，继电器失去吸合电流，NC引脚与COM引脚相连，设备开始工作；当控制信号断开时，继电器会吸合，NC引脚与COM引脚分离，设备停止工作。

        4.模块带有指示灯，可根据指示灯状态来判断继电器是否吸合。


注意事项：

        1.模块的VCC和GND引脚必须正确接入，接反会导致继电器无法工作或烧坏。

        2.控制信号的电压范围为0V-5V，大于5V会损坏模块。

        3.模块的继电器开关容量最大为10A，超出容量可能导致继电器失效或损坏。

        4.使用前请确保继电器模块与要控制的设备电路之间的电源电压相同。

（三）水泵

        直流电机3V小水泵的工作电压为2.5~6V，红色线连接电源正极，黑色线连接电源负极，对应的继电器：黑色——COM、红色——NO。


注：在水泵与继电器相连的红色正极线之间需要外加电源，正极连接继电器的一端，负极水泵一端相连。外加电源的电压需要大于继电器VCC电源电压，继电器的原理是小电压驱动大电压。


（四）蓝牙模块

        蓝牙模块需要HC-05蓝牙模块、蓝牙调试助手app等知识，可以参考下面链接里的内容。

https://mp.csdn.net/mp_blog/creation/editor/131792244

（五）本系统应用的程序代码

        1.继电器

#include "jdq.h"
#include <stm32f10x.h>

void relay_init(void)
{
  GPIO_InitTypeDef     GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_SetBits(GPIOA,GPIO_Pin_7);
  GPIO_Init(GPIOA, &GPIO_InitStructure);

}

void relay_off(void)
{
  GPIO_SetBits(GPIOA,GPIO_Pin_7);
}

void relay_on(void)
{
  GPIO_ResetBits(GPIOA,GPIO_Pin_7);
}


#ifndef __JDQ_H
#define __JDQ_H
#include "sys.h"

void relay_init(void);
void relay_on(void);
void relay_off(void);
#endif

        2.蓝牙

#include "USART.H"
#include "motor.h"
#include <stdio.h>
#include <string.h>
#include "usart.h"
#include "stdarg.h"
#include "systick.h"

#if SYSTEM_SUPPORT_OS
#include "includes.h"
#endif

struct __FILE
{
    int handle;
};

void _sys_exit(int x)
{
    x=x;
}

int fpuct(int ch,FILE *f)
{
    while(SET!=USART_GetFlagStatus(USART3,USART_FLAG_TC));

    USART_SendData(USART3,ch);
    return ch;
}

void Usart3_Init(u32 baud)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef  USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOB,&GPIO_InitStructure);


	USART_InitStructure.USART_BaudRate=baud;
	USART_InitStructure.USART_WordLength=USART_WordLength_8b;
	USART_InitStructure.USART_StopBits=USART_StopBits_1;
	USART_InitStructure.USART_Parity=USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;


	USART_Init(USART3,&USART_InitStructure);


	USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);
	USART_ClearFlag(USART3,USART_FLAG_TC);

	NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);
    USART_Cmd(USART3, ENABLE);
    MotorInit();
}



#if EN_USART3_RX

u8 USART_RX_BUF[USART_REC_LEN];

u16 USART_RX_STA=0;
extern int g_USART3_FLAG ;
extern int Mode;

void USART3_IRQHandler(void)
	{
	u8 Res;
#if SYSTEM_SUPPORT_OS
	OSIntEnter();
#endif
	if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)
		{
		Res = USART_ReceiveData(USART3);

        if(Res == 'A') g_USART3_FLAG = 1;//打开
		if(Res == 'B') g_USART3_FLAG = 2;//关闭
        }

     #if SYSTEM_SUPPORT_OS
	OSIntExit();
#endif
}
#endif

int k;
void UsartPrintf(USART_TypeDef * USARTx,char * fmt ,...)
{
    unsigned char UsartPrintBuf[256];
    va_list ap;
    unsigned char *pStr = UsartPrintBuf;

    va_start(ap,fmt);
    vsprintf((char *)UsartPrintBuf,fmt,ap);

    va_end(ap);
    while(*pStr != 0)
    {
        USART_SendData(USARTx,*pStr++);
        while(USART_GetFlagStatus(USARTx,USART_FLAG_TC) == RESET);
    }

    for(k=1;k<=3;k++)
    {
        delay_ms(1000);
    }
}




#ifndef _USART_H
#define _USART_H
#include "stm32f10x.h"
#include "motor.h"
#include <stdio.h>
#include <string.h>

#define USART_REC_LEN   200
#define EN_USART3_RX  1

void Usart3_Init(u32 baud);
void parse_cmd(void);
void USART3_IRQHandler(void);
void usart3_putc(char ch);
void usart3_puts(const char *s);
int fpuct(int ch,FILE *f);
void _sys_exit(int x);

void UsartPrintf(USART_TypeDef * USARTx,char * fmt ,...);

extern int g_USART3_FLAG ;
extern u8 USART_RX_BUF[USART_REC_LEN];
extern u16 USART_RX_STA;

#endif

        3.主函数

#include "stm32f10x.h"                  // Device header
#include "PWM.h"
#include "motor.h"
#include "systick.h"
#include "PWM.H"
#include "USART.H"

u8 i;
u8 flag;
int g_USART3_FLAG = 0 ;
int Mode = 0;
int Mode2 = 0;

int main(void)
{
	 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
 	 TIM3_PWM_Init(899,0);
     MotorInit();
     Usart3_Init(9600);

	while (1)
	{

        if(g_USART3_FLAG == 1)
        {
            Turnfront();
            delay_ms(500);
        }
        if(g_USART3_FLAG == 2)
        {
             Turnback();
             delay_ms(500);
        }
	}
}

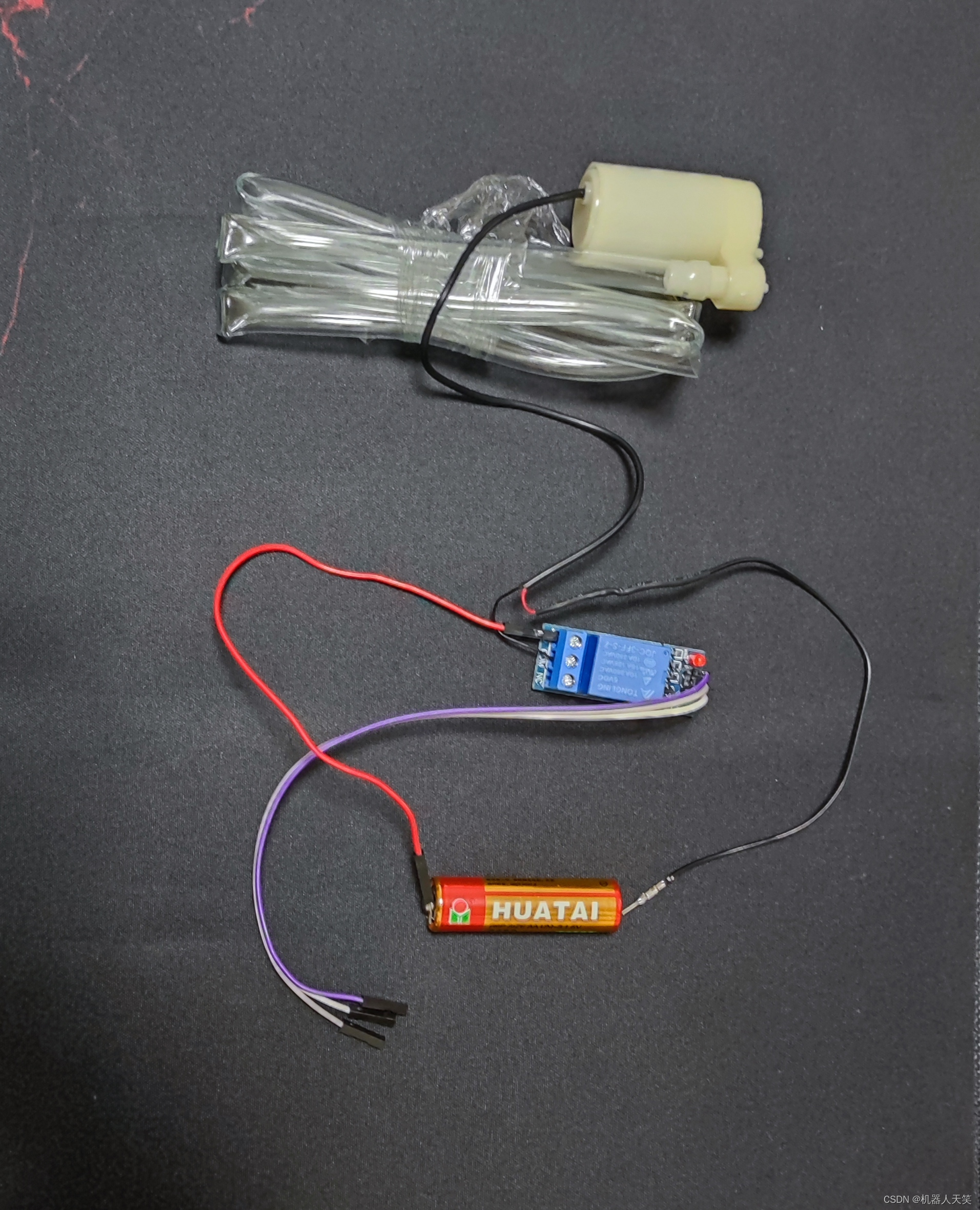

（六）本项目电路连接方式

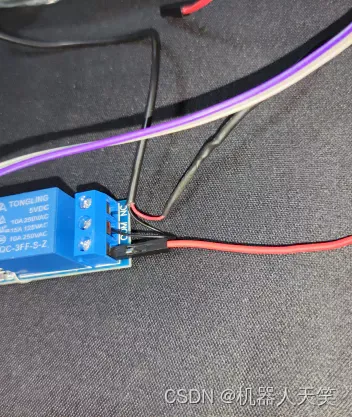

        1、继电器NO——水泵正极

        2、继电器COM——水泵负极

        3、继电器IN——最小系统板A7

        4、继电器VCC——最小系统板3.3V

        5、继电器GND——最小系统板GND

        6、USB转TTL CH340模块与HC-05蓝牙模块：VCC——VCC、GND——GND、TXD——RXD、RXD——TXD（交叉连接）

        7、HC-05蓝牙模块与最小系统板：VCC——3.3V、GND——G、TXD——B11、RXD——B10

（七）功能实现

        通过蓝牙调试器发送字母“A”水泵工作，发送字母“B”水泵停止工作。

四、总结

        本文主要介绍了如何利用蓝牙技术来控制水泵，在程序编写时需要注意相应的引脚。通过对硬件和软件的介绍，解了蓝泵系统的工作原理和具体实现。蓝泵系统的功能十分实用，可以用于遥控浇花、控制温室绿植等方面。同时，本文的学习还可以让读者对物联网技术有更深刻的理解，为今后的智能化控制提供更多的思路和帮助。
