齐纳安全栅工作原理与设计

一、齐纳式安全栅工作原理

齐纳安全栅的防爆原理就是用稳压管控制输出电压，用保险丝控制最大输出电流，用限流电阻限制输出电流。

二、齐纳式安全栅设计过程：

设计要求：防爆组态屏的额定工作电压为12V，额定工作电流为260mA。

1、选保险丝

保险丝选择216.315，额定电流为315mA>260mA，符合要求。

2、选稳压管

初选1N5350B，其额定电压为13V，额定电流为0.1A（已经不满足保险丝的电流要求），功率为5W。
为严谨验证其功率是否满足要求，根据保险丝额定电流，计算其功率：
功率=（1.7✖保险丝额定电流）✖保险丝额定电压✖1.05✖1.5
WZ1=（1.7✖0.315）✖13✖1.05✖1.5=10.96W >5W 功率不满足要求。

复选考虑多个串联
考虑1N5338B或1N5337B，对比两者漏电流（1uA<5uA），选择1N5338B

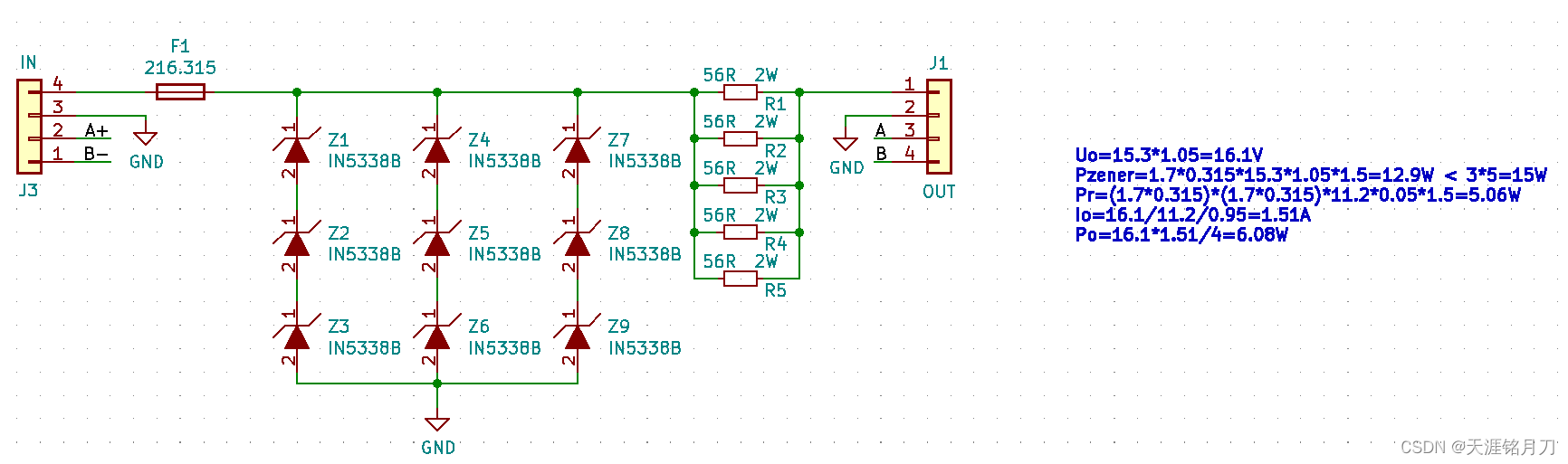

使用3个1N5338B（串联），其额定电压为5.1V，额定电流为240mA，功率为5W。
为严谨验证其功率是否满足要求，根据保险丝额定电流，计算其功率：
功率=
