空间分析之距离分析

距离分析（Distance）即根据每一栅格相距其最邻近要素（也称为“源”）的距离来进行分析，从而反映出每一栅格与其最邻近源的相互关系。通过距离分析可以获得很多相关信息，指导人们进行资源的合理规划和利用。例如，飞机失事紧急救援时从指定地区到最近医院的距离；消防、照明等市政设施的布设及其服务区域的分析等。此外，也可以根据某些成本因素找到A地到B地的成本最低路径。接下来就看一下ArcGIS中距离分析的应用。

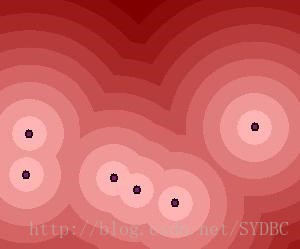

首先看一下制作距离图，在工具箱中的欧式距离分析，包括“欧式距离”、“欧式方向”、“欧式分配”。“欧式距离”分析主要是分析“源”对周围的影响程度，比如下图是商场对周围环境的影响情况的分析，一般会进行不同影响分级，方便进行权重叠加计算。

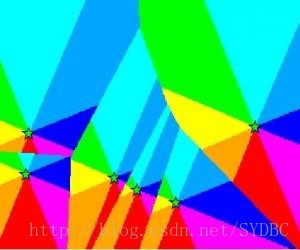

“欧式方向”：方向函数表示了从每一单元出发，沿着最低累计成本路径到达最近源的路线方向。



下面就以一个实际应用来看一下距离分析中其他工具的应用，如成本距离、成本路径等。

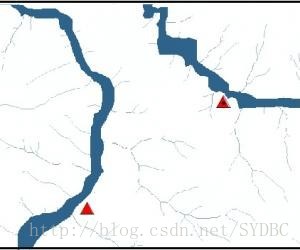

    数据源：某区域的1:10000的DEM、河流分布图、道路起点、道路终点

    需求：在起点和终点之间修一条路，要求成本最低。（成本最低就是尽量避免在河流架桥或者修路中填挖量。）

    实现方法：

<span
style="mso-bookmark:OLE_LINK1">①<span
style="mso-bookmark:OLE_LINK1">为了避免架桥花费过多，首先要对河流进行赋予多的成本费用。

考虑到要进行填挖方，将该区域的坡度和地形起伏度考虑在内。（地形起伏度可通过DEM进行邻域分析获得）。得到成本权重具体操作就是将河流栅格图、坡度图、地形起伏度图进行权重计算，赋成本值。

<span
style="mso-bookmark:OLE_LINK1">③<span

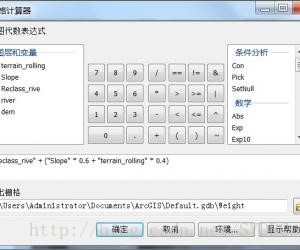

style="mso-bookmark:OLE_LINK1">②利用栅格计算器计算出整个的区域的修路成本图。如图，颜色较深的是费用较高，颜色较浅是成本较低的区域。



<span
style="mso-element:field-begin"><span
lang=EN-US style="font-size:14.0pt"> = 3

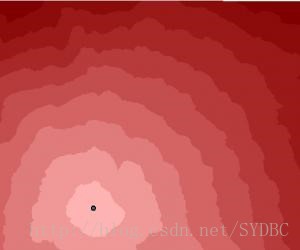

* GB3 接下来计算以起点为中心计算从起点到各地的成本距离图：使用距离分析中的“成本距离”可得到下图：

<span
style="mso-element:field-begin"><span
lang=EN-US style="font-size:14.0pt"> = 4
* GB3 ④<span

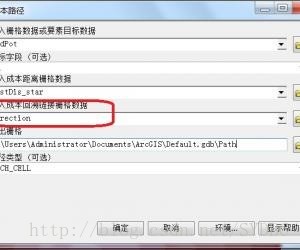

style="mso-bookmark:OLE_LINK1">最后，计算从起点到终点的最少成本路径，通过距离分析中的“成本距离”计算最短路径图，其中还需要一个参数就是输入“成本回溯连接栅格数据“（感觉这个词翻译不是太好，其实就是最短成本方向图）：

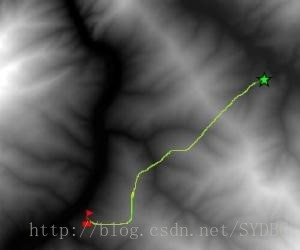

最终生成最短路径图，即修路成本最低的路线选择。
