Arduino流水灯附电路图

最新推荐文章于 2023-12-02 11:25:14 发布

S_aitama

最新推荐文章于 2023-12-02 11:25:14 发布

阅读量5.2k

点赞数 4

本文链接：https://blog.csdn.net/S_aitama/article/details/106168000

版权

文章目录

原理图
代码

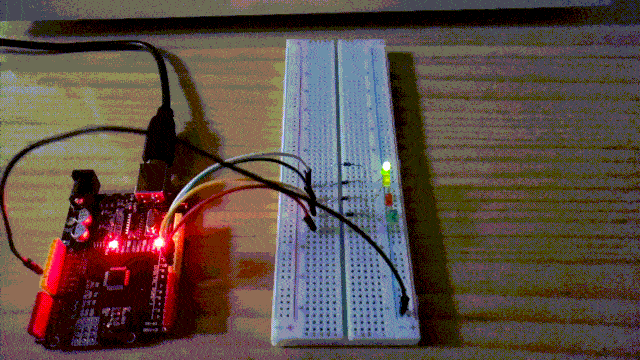

实物图

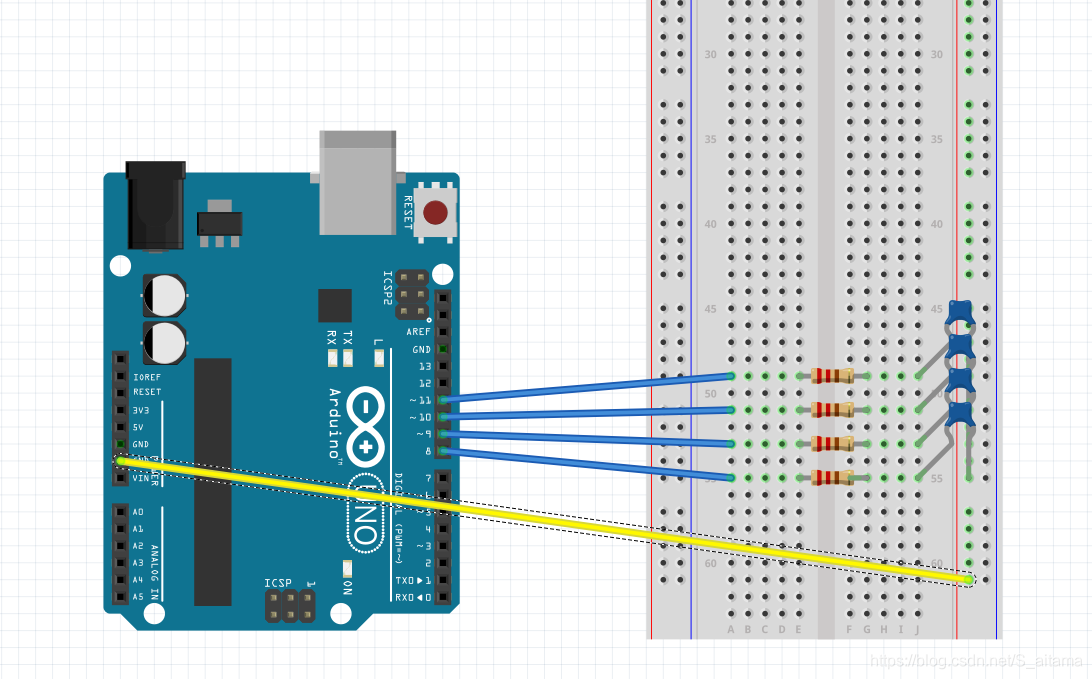

原理图

在这里插入图片描述
只使用4个LED灯，多个同理

数字针脚为正极，长导线接GND为负极

注意：LED灯必须接220Ω以上电阻（针脚电压为5V，超过LED最大电流）

代码


int i;
int time=500;  //500ms过长可自行修改

void setup() {
  for(i=8;i<=11;i++)
    pinMode(i,OUTPUT);

}

void loop() {
  for(i=8;i<=11;i++)
  {
    digitalWrite(i,HIGH);
    delay(time);
    digitalWrite(i,LOW);
  }

  for(i=11;i>=8;i--)
  {
    digitalWrite(i,HIGH);
    delay(time);
    digitalWrite(i,LOW);
  }
}
