虚拟内存详解之三 内存的分区和分页

前面讲了内存的分段。在分段的时候我们需要找到一块空闲的内存区域。这段内存区域怎么找呢？那就是通过分区的方式。
有两种分区方式，固定分区和可变分区。
固定分区：每个分区一样大，不管很大的程序还是很小的程序都有可能放在同一个分区。利用率非常的低。
可变分区：分区是可变的，通过分区表和未分区表来实现。

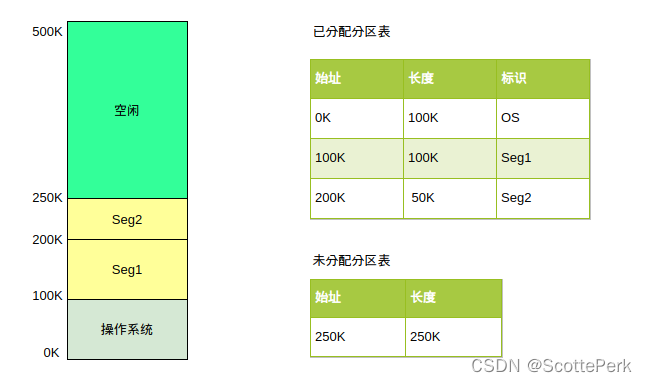

如下图所示：

用两张表来描述内存的分配情况——已分配分区表和未分配分区表。这个在算法上是比较容易实现的。这里模拟了简单的情况，假设0K-100K被操作系统所占用了。Seg1占用了100K到200K的位置。空闲区域为250K到500K。可以通过这两张表非常清楚的描述清楚内存的分配情况。
假设有这样一个请求，请求分配一个100K大小的段Seg3。
可以像下图这样分配：

Seg3从250K开始，350K结束，长度为100K。已分配分区表也多出了相应的一行。未分配分区表没有变化。
还有一种可能的情况是一个进程结束了，那么对应的段也就销毁了。假如销毁的段是Seg2。那么销毁后，内存和两张表的情况如下图所示。

200K到250K这段内存变成了空闲状态，已分配分区表的Seg2行也删除了，已分配分区表多出对应的一行。
如果这时候又有一个请求，请求分配一个40K大小的段。那么应该怎么分配呢？
现在有两个空闲的位置，一个是从350K开始，长度为150K的区域。一个是从200K开始，长度为50K的区域。两个区域都是足够分配的，那么应该选择哪一个呢？
容易想到的有三种算法：
1.第一适应算法：
按顺序扫描，直到找到第一个符合的区块，这个方法是非常不错的，因为他的时间复杂度是O(1)。
2.最佳适应算法：
变量整个内存，并找出符合要求里面最小的那个区块。会产生非常细小的碎片，而且时间复杂度是0(n)。虽然叫最佳，但并不是很好。
3.最差适应算法：
变量整个内存，并找出符合要求里面最大的那个区块。会产生比较多块比较大的区块。原理和最佳适应算法是类似的，只是找的是最大的空闲块。时间复杂度也是0(n)。最差这个名字不太好。

内存碎片问题

不管使用上面的哪种算法，都会产生内存碎片。假如有一个请求200K大小的段要分配空间。而所以的内存碎片都比200K小，这时候就放不下了，需要进行内存紧缩。也就是移动位置，这个过程是非常慢的，会造成用户在几秒甚至几分钟内无法进行任何操作。这对用户来说是无法容忍。
因为存在这个问题，所以在实际上，内存并没有使用分区这种做法，而是使用分页的方式，使用分页的方式能够很好的解决内存碎片的问题。

内存的分页

分页就是把内存全部切割成均匀的小块，没一块叫做一页，通常每页的大小为4k是比较合适的。页和段是相关联的如下图所示，内存被分割成一个个页框，页框编号是固定，从内存0位置为页框0，后面每4k类推为页框1，2…n。

段的内容被分散到多个页中，而且不一定是有顺序的，同一个段中的页通过页表来描述。页表记录每个页的位置，这样就能管理分页了。页表的寄存器是CR3。PCB保存了页表的指针。

只有在一个段的最后一个页可能存在浪费的情况，最多浪费4k,这个是非常少的，一个程序可能有5个段，不管多大的或者多小的程序，最多浪费20k,这对今天的内存条来说是非常小的。
因为页是不连续的，所以每个页都能够被利用上，也就不存在碎片的问题。即使是一个段的最后一个页会产生内存碎片，但是数量都是非常少的。
页的移位也是非常方便的，4k=2^12，通过移位运算就可以快速的定位页。
例如：

mov eax,[0x2240]

2240是16进制，2240H除以4k等于将2240对应的二进制数右移12位，相对于把2240的右边3位抹去。结果为2，也就是对应页表的页号2，这个还是逻辑地址，查上面的页表发现页号2对应页框号是3，所以对应的物理地址就是0x3240。这个操作是通过硬件MMU来完成的。

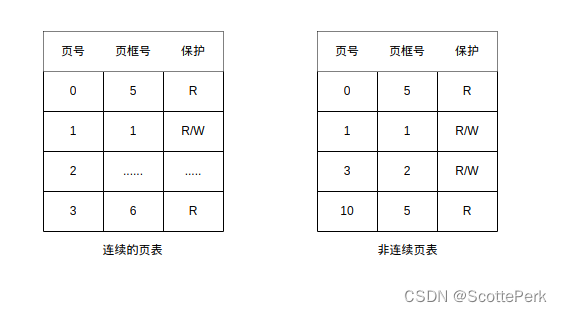

那么这个页表需要占用多少内存呢？可以看下图

在左边的连续的页表图中，页号2是没有被使用的，但是是占用内存的，这样做的好处是页号是连续的，可以直接查找，缺点就是浪费内存。而右边的非连续页表中，页号2也是没有被使用的，但并没有占用内存，这样的好处就是节省内存，缺点就是需要遍历页号才能找到想要的页号。
那么连续的页表这种方式需要多少内存呢？
因为要保证可以通过偏移的方式找到对应位置页号的位置，所以所有的内存单元都要写到这个表里面。以32位系统为例，一个页的大小为4K，32位内存最大寻址大小为4G，4G/4K=$2^{32}/2^{12}=2^{20}$，所以有1M个页表项，对应的页表项只需要20bit就可以找到所有的内存了。但寻址方式是以字节为单位的，使用用24个bit页就是3字节就足够了。但实际上，真正的页表并不是上图的结构，前面只是纸上谈兵，真实的页表结构如下。

并不需要保存页框的信息，因为页号就对应了页框，而且20位就足够表示所有的4G内存空间了。后面的12位称为控制位，主要放如页是否空闲，权限等信息。先不用管具体内容，后面再解释。所以20+12=32也就是4字节。有1M个页表项，所以一个页表的占用内存4字节x1M=4MB。一个进程对应一个页表，一般一个操作系统都有几百个进程，假设是100个的话，这些进程页表就占用了100x4MB=400MB。光页表就占用了400MB,如果是500个进程就是2GB,这显然是不行的。
所以连续的页表的实现方式是行不通的。空间占用太多。
那么不连续的方式怎么样哪？
因为不连续，那么查找的时候就不能直接移位查找，而需要遍历，虽然是不连续的，但页号是有序的，所以可以使用二分法，查找的时间复杂度是O(log(n)),这里是以2为底的。差不多需要ln(2^20)=14次。也就是说没找一个地址CPU就要多算10多次，计算机性能直接下降10倍。这是不能接受的。所以这种方式也是不可行。
实际上这两者方式是分别从时间和空间的角度来考虑的，有没有什么办法能够做到时间和空间的平衡呢？或者即满足时间要求，又能满足空间要求呢？
那就需要用到我们的多级页表。
下一篇见。
