毕设分享|基于51单片机车载便携式自动制冷系统设计

本文介绍了基于51单片机的车载便携式自动制冷系统设计,包括系统构成、硬件电路设计和程序控制。系统采用STC89C52单片机为核心,结合温度传感器、半导体制冷电路、液晶显示和报警电路,实现精确的温度控制。通过单片机控制继电器驱动半导体制冷片,确保环境温度达到预设值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

近年来,我国国内旅游销售市场持续快速增长。截至2019年,国内旅行总数达到60.06亿。在中国所有省份,驾驶汽车的比例也正在缓慢增加。热衷于驾驶旅行的旅行爱好者对道路上的设备和装备有更高的规定。车载冰箱使用方便,实际操作简便。它被广泛用作驾驶旅行交通工具的必需品之一。

第一章 系统的整体设计思路与方案

1.1 系统构成部分

本课题设计的便携式自动制冷系统以把单片机作为核心,其中包括有单片机,1602液晶显示、继电器驱动负载、温度传感器、按键等

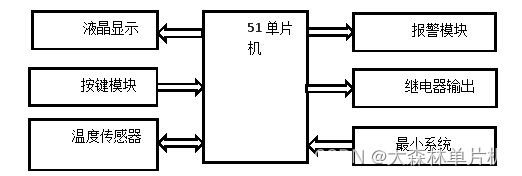

1 系统构成图

本系统主要模块是温度传感器。在测量半导体制冷片所处的环境温度后,并将所测量到的温度值变换为芯片识别的数据,然后把转换然后把转换成功的数据传输给单片机。LCD显示屏作为温度等显示的模块,显示从半导体制冷片所处的环境温度。按键模块用来设置成想制冷环境的温度。

单片机是本系统的核心,控制着系统中很多电路。比如对传输过来的温度数据和设定温度进行对比,判断是否通过继电器来通断半导体制冷片。

1.2 系统的设计思路

本文设计车载便携式自动制冷系统主要由硬件电路部分和程序设计部分。为了保证系统的精准控制选用市面上STC89C52单片机作为本设计的核心,它是具有强大抗干扰性,功耗和出色性能的CMOS8位微处理器,具有8K字节的系统软件可编程控制器闪存[1]。选择DS18B20小巧、测量精度相对较高的器件来作为本设计温度数据采集的模块。本设计的制冷模式是通过单片机通过继电器输出来控制半导体制冷片的通断。

设计方案总体步骤的概念:首先启动电源,单片机设计系统软件逐渐初始化;所述微控制器设计自动控制系统根据所述推送指令操纵所述制冷片,使其处于冷却状态,然后使其风扇工作,将热量排至所述制冷片的热端。将微控制器读取到制冷片工作温度数据信息,调整制冷芯片驱动器的数据信号,使制冷芯片的工作环境温度达到设定温度,然后操纵半导体制冷芯片停止工作。在工作温度下降到设定的温度最低极限值后,半导体制冷块再次工作[9]。

1.3 设计方案

硬件电路主要由六大部分组成,分别是:单片机最小系统、半导体制冷电路、温度设置电路、温度采集、温度显示电路、报警电路[14]。硬件电路如图
