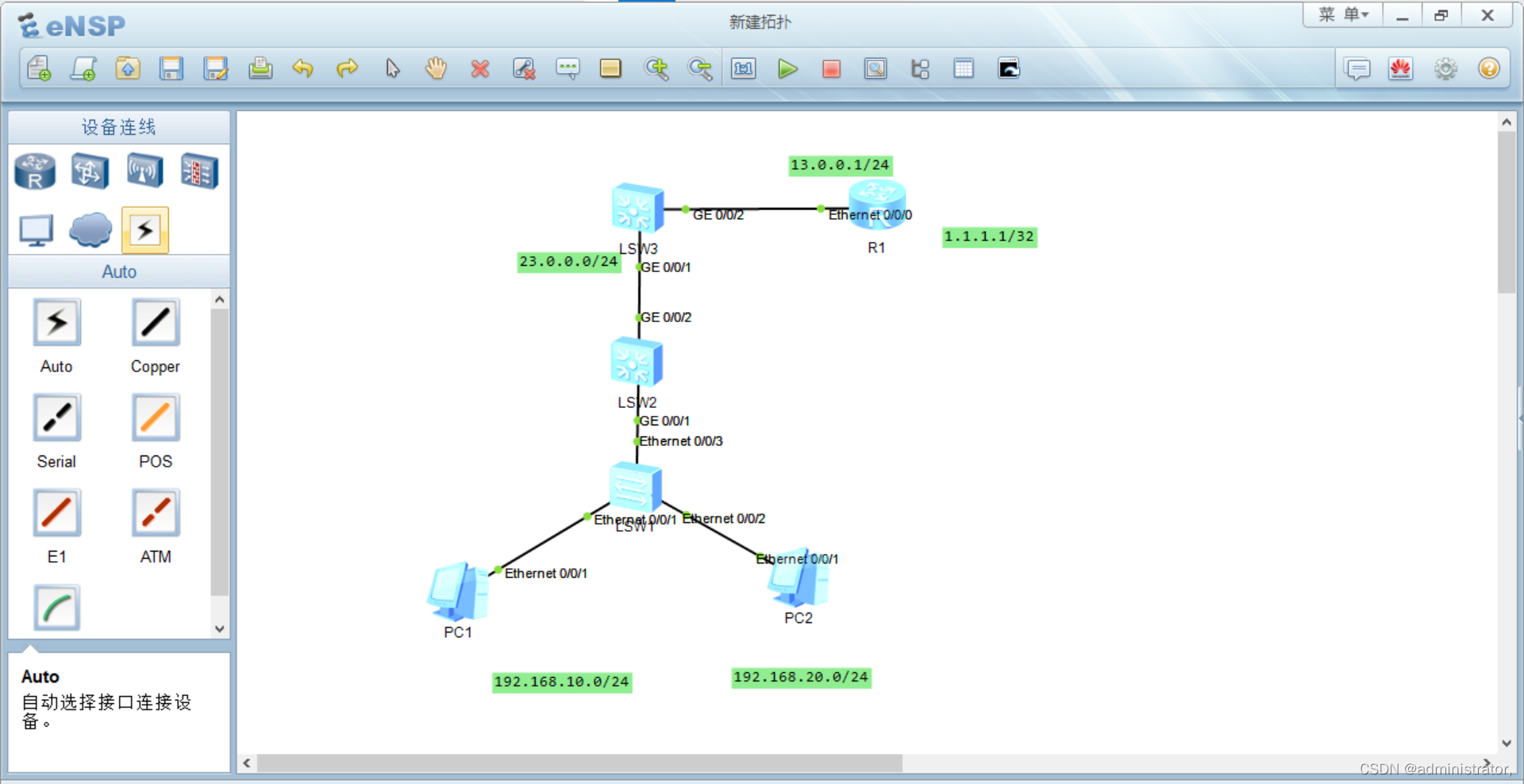

一、拓扑图
二、实验要求
- Pc1和pc2可以实现互通
- 各个直连链路互通
- 全网互通,pc可以ping通R1,实现上网行为。
三、实验步骤

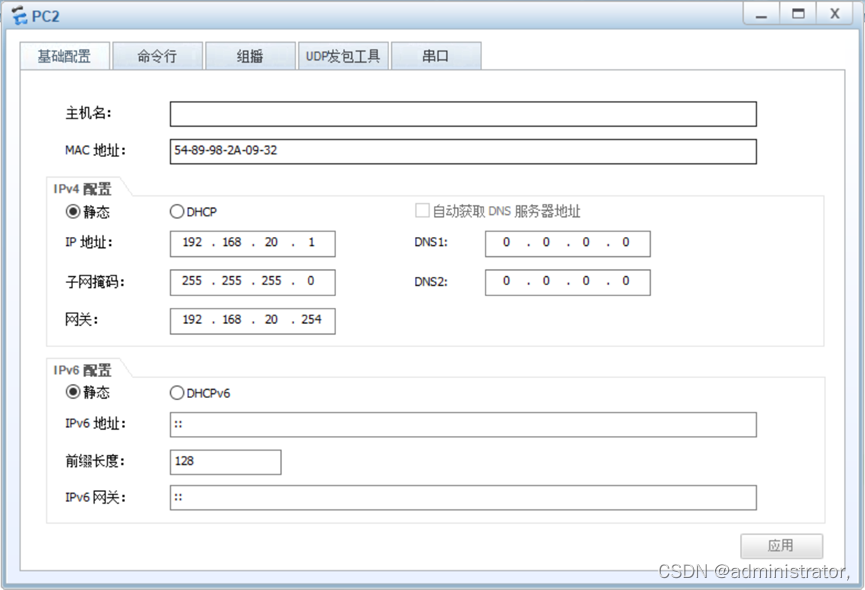

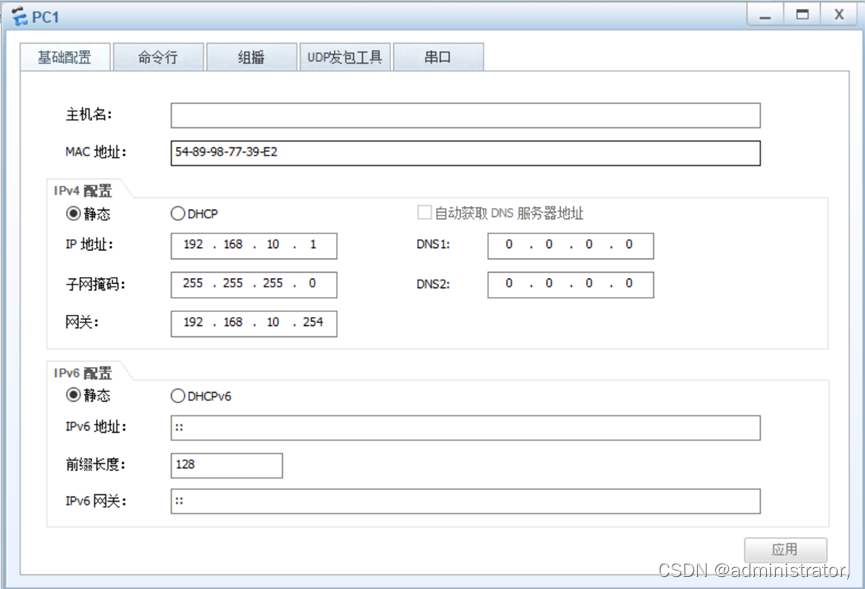

1、手动配置主机的IP地址以及子网掩码和网关
2、lsw1配置
设备命名为sw1,创建vlan10,20

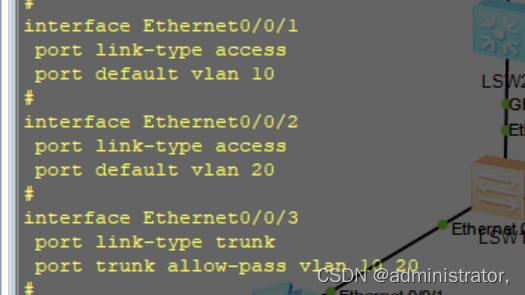

配置e/0/0/1和e0/0/2为access模式,并将e/0/0/1划分为vlan10,e/0/0/2划分为vlan20。
配置e/0/0/3位trunk模式,并允许所有vlan通过。
3、lsw2配置

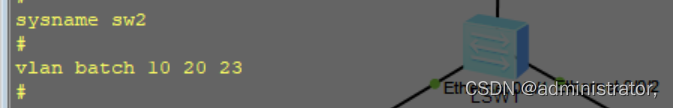

设备命名为sw2,同时创建多个vlan

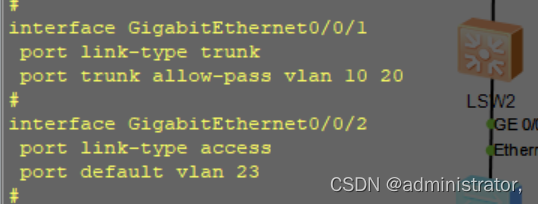

配置g/0/0/1为trunk模式,并允许vlan10,20通过。
配置g/0/0/2为access模式,access关联vlan23。

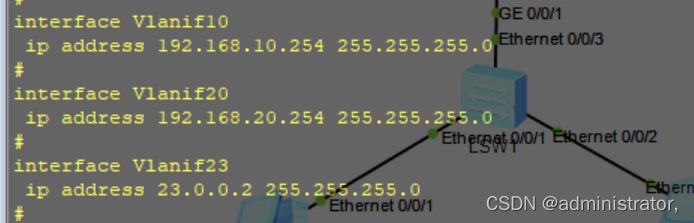

创建vlan虚拟口,并配置相应地址,vlan虚拟口号为已经创建的vlan编号,并配置相应的地址
配置ospf,进程号为1,区域为0,并通告网段
4、lsw3配置

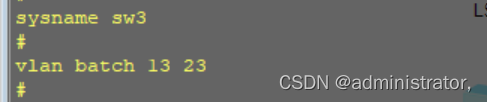

设备命名为sw3,创建vlan13,23

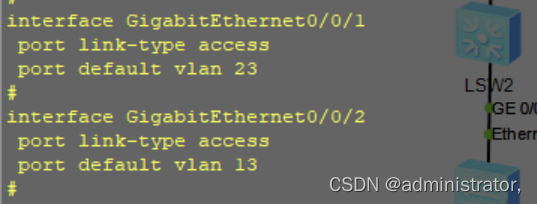

配置g/0/0/1为access模式,access关联vlan13。
配置g/0/0/1为access模式,access关联vlan23。

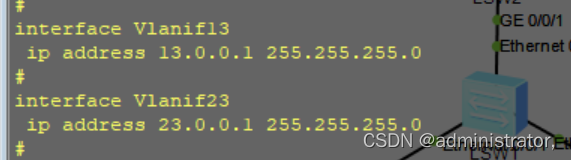

创建vlan虚拟接口,并配置相应的地址
配置ospf,进程号为1,区域为0,并通告相应的网段
5、R1配置
设备命名,配置物理接口和回环口地址,配置ospf进程号,区域id,通告网段
6、效果图

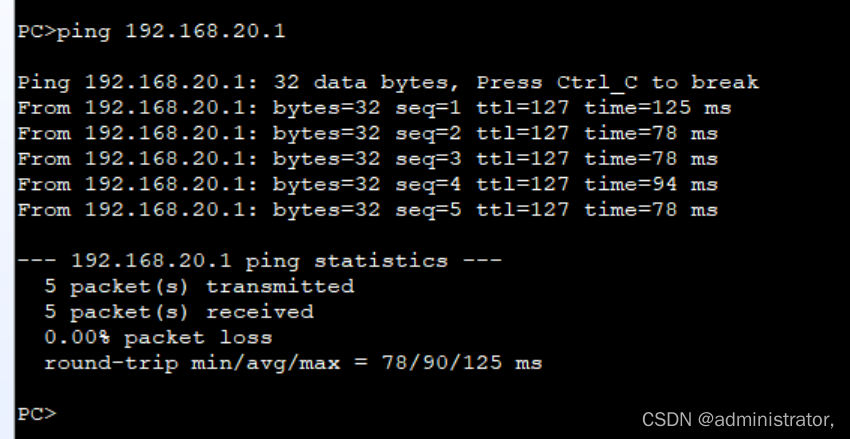

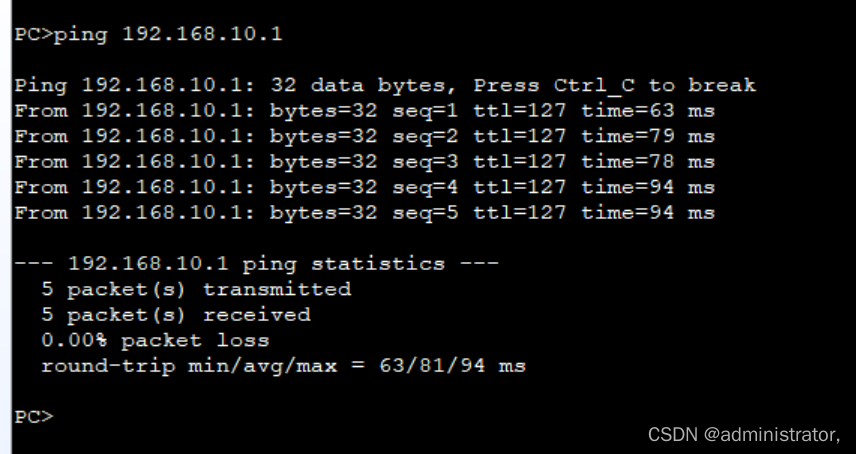

pc1和pc2互通

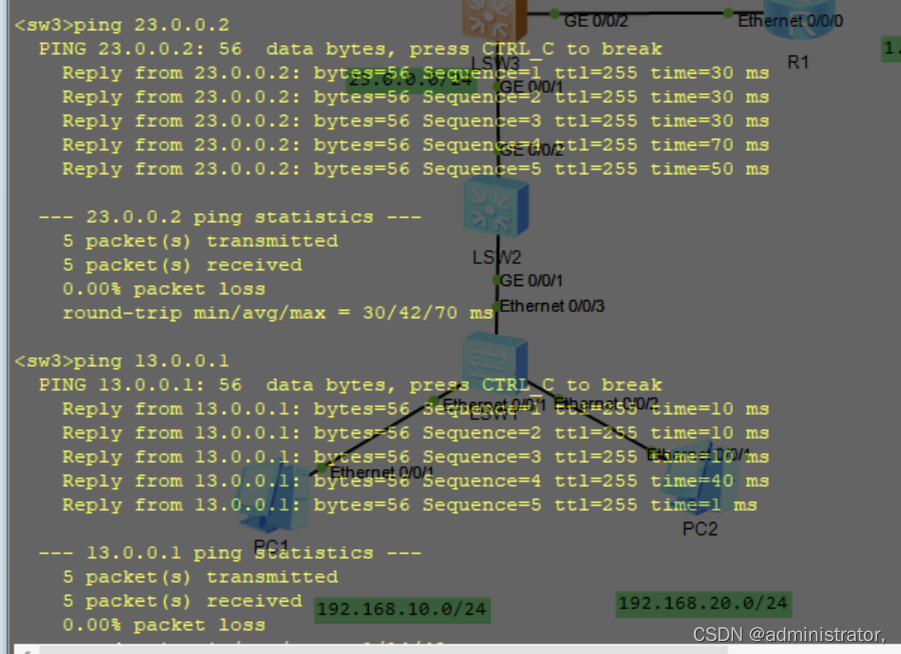

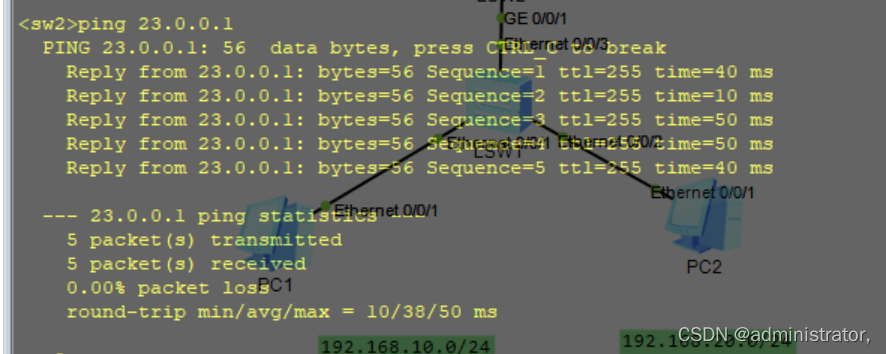

各个链路直连互通

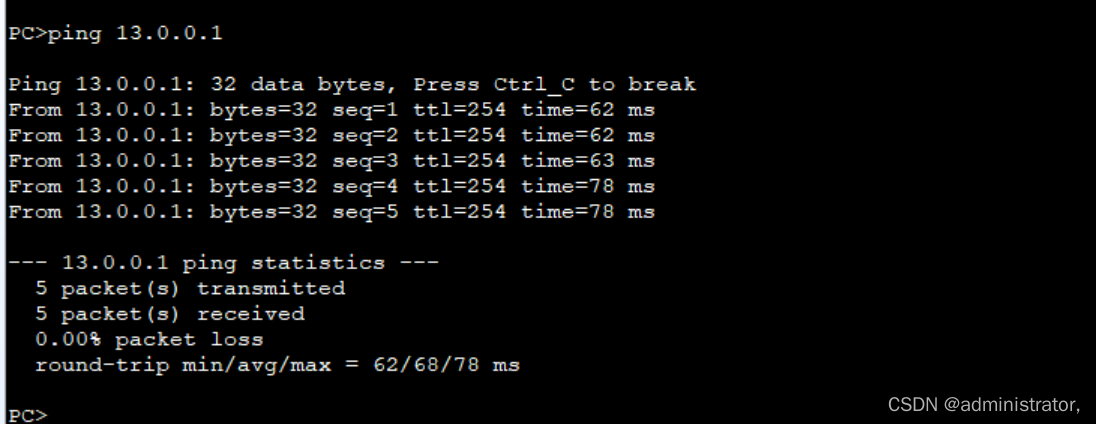

pc通R1
以上就是整个实例的配置过程了
