数模学习（八）--- 图论最短路径问题

这一节简要介绍图论中的基本概念，并主要讲解图论中的最短路径问题。之后会专门开专题讨论集合论与图论哒~
根据图的不同，我们在这里主要将两种最短路径的算法：迪杰斯特拉Dijkstra算法和贝尔曼-福特Bellman-Fold算法。

一 基本概念

1.1 Intro

图论中的图是由若干给定的点以及连接两点的线所构成的图形，这种图形通常用来描述某些事物之间的某种特定关系，用点代表事物，用连接两点的线表示相应两个事物间具有这种关系。
一个图可以用数学语言描述为$G(V(G),E(G))$.$V(vertex)$指的是图的顶点集，$E(edge)$指的是图的边集；

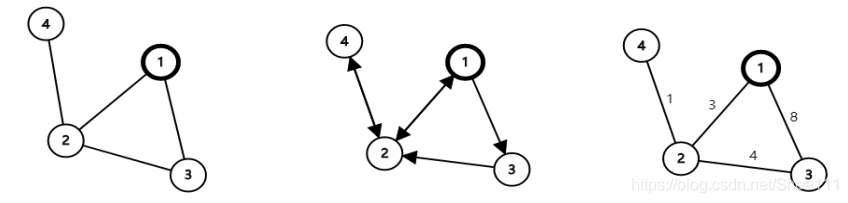

根据边是否有方向，可将图分为无向图 （图一）和有向图 （图二）；
另外，有一些图的边上可能会有权值，这样的图我们称为有权图，如图三.

在线作图

1.2 Matlab作图

%函数graph(s,t):可以在s和t中的对应节点之间创建边，并生成一个图
G1 = graph(s1, t1);
plot(G1)

%函数graph(s, t, w):可以在s和t中的对应节点之间以w的权重创建边，并生成一个图
G2 = graph(s2, t2);
plot(G2, 'linewidth', 2)	%设置线的宽度
%	下面的命令是在画图后不显示坐标
set(gca, 'XTick', [], 'YTick', []);
%	上面都是无向图，如果要做出有向图，把graph改为digraph即可

因为Matlab做出来的图不是很好看，如果节点比较少，用在线作图会比较好

1.3 图的权重邻接矩阵

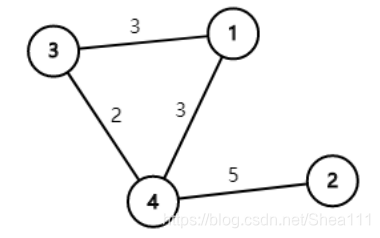

1.3.1 无向图

其对应的权重邻接矩阵为
D = [ 0 I n f 3 3 I n f 0 I n f 5 3 I n f 0 2 3 5
