解决solidworks导入stl文件就卡死的问题

最新推荐文章于 2024-04-20 19:05:33 发布
最新推荐文章于 2024-04-20 19:05:33 发布
阅读量3.5k 收藏
点赞数 1
分类专栏： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Shen_KL/article/details/118559328
版权

最近在一个项目中需要将AD里画的一个PCB板导入Solidworks中进行建模，常规方法是将PCB文件导出为STL文件，再导入Solidworks，但是这次一导入就卡死在了“曲面裁剪”的步骤，最后整个软件卡住，被迫关掉…

解决方法：

方法一：
将PCB文件导出时选择PARASOLID ，导出为x_t文件

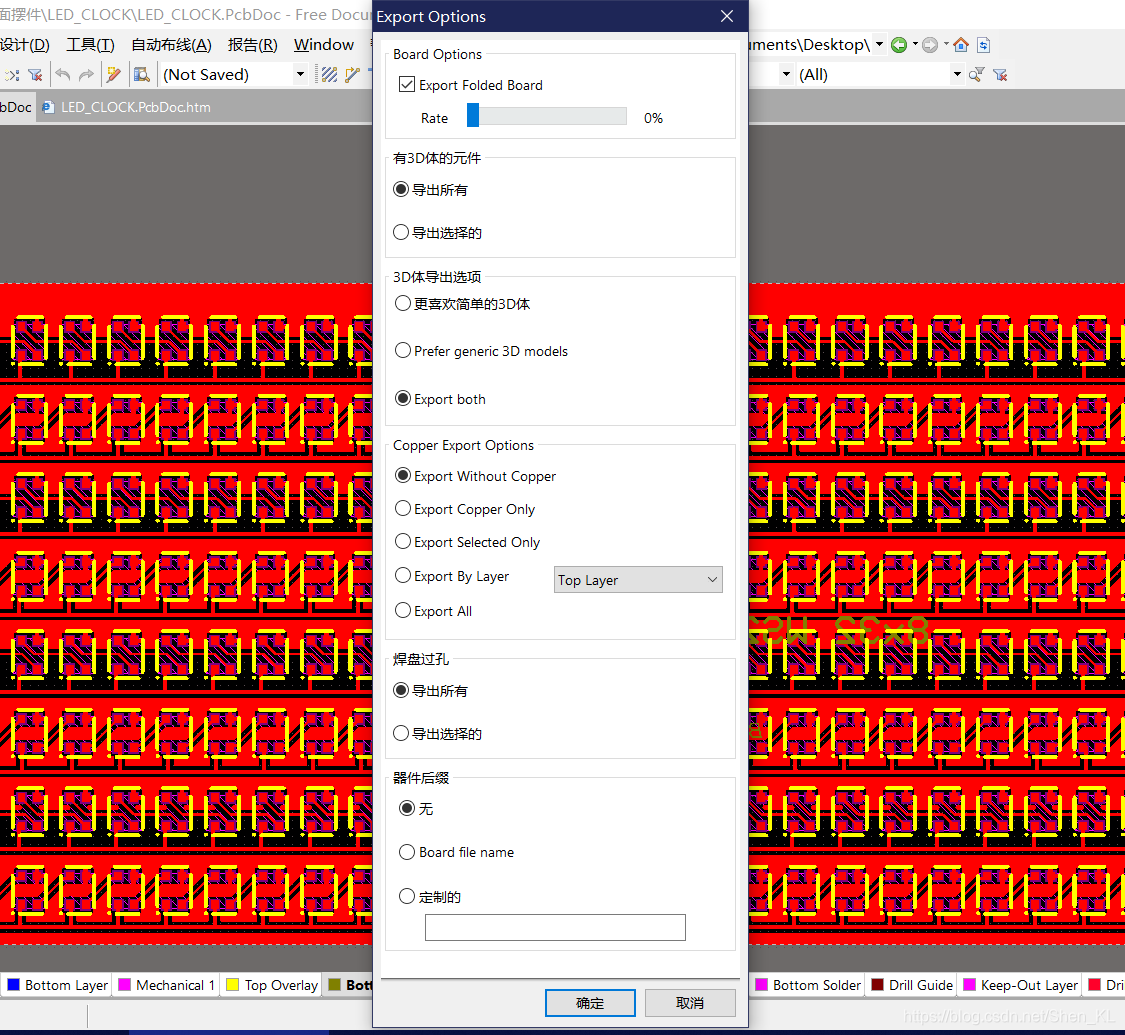

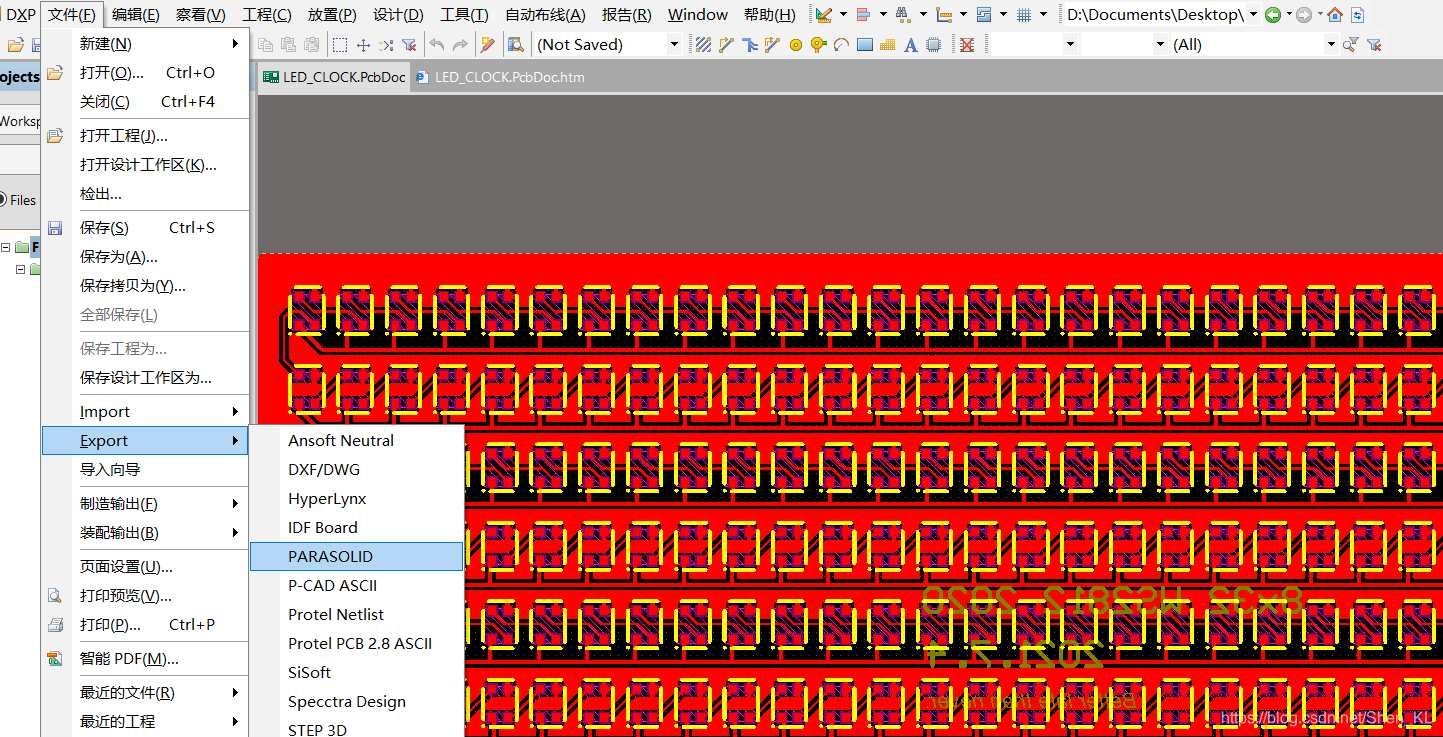

在这里插入图片描述在这里插入图片描述
这时就能成功导入了！

方法二：
下载更高版本的solidworks
