【电气设计】插头/插座组合设计标准

1. International Plugs, Outlets, Connectors, Inlets By Country

Country	spec	Image
European “Schuko”	16A 250V
France	16A 250V
United Kingdom	13A 250V
South Africa	15A 250V
India	16A 250V
Australia	10/15A 250V
Italy	10/16A 250V
China	10/16A 250V
Switzerland	10/16A 250V
Saudi Arabia	10/13A 250V
Denmark	13A 250V
Israel	16A 250V
Brazil	10/20A 250V
Argentina	10/20A 250V
Japan	15A 125V
Thailand	16A 250V
Universal	20A 250V

2. IEC 60320 Plugs, Outlets, Connectors, Inlets By Configuration

Type	spec	Image
C-13 Connectors	10/15A 250V
C-13 Outlets	10/15A 250V
C-14 Plugs	10/15A 250V
C-14 Inlets	10/15A 250V
C-15 Connectors	10/15A 250V
C-16 Inlets	10/15A 250V
C-19 Connectors	16/20A 250V
C-19 Outlets	16/20A 250V
C-20 Plugs	16/20A 250V
C-20 Inlets	16/20A 250V
C-21 Connectors	16/20A 250V
C-22 Inlets	16/20A 250V
C-5/C-6 Connectors	2.5A 250V
C-7/C-8 Connectors	2.5A 250V

2. IEC 60309 Plugs, Outlets, Connectors, Inlets By Configuration

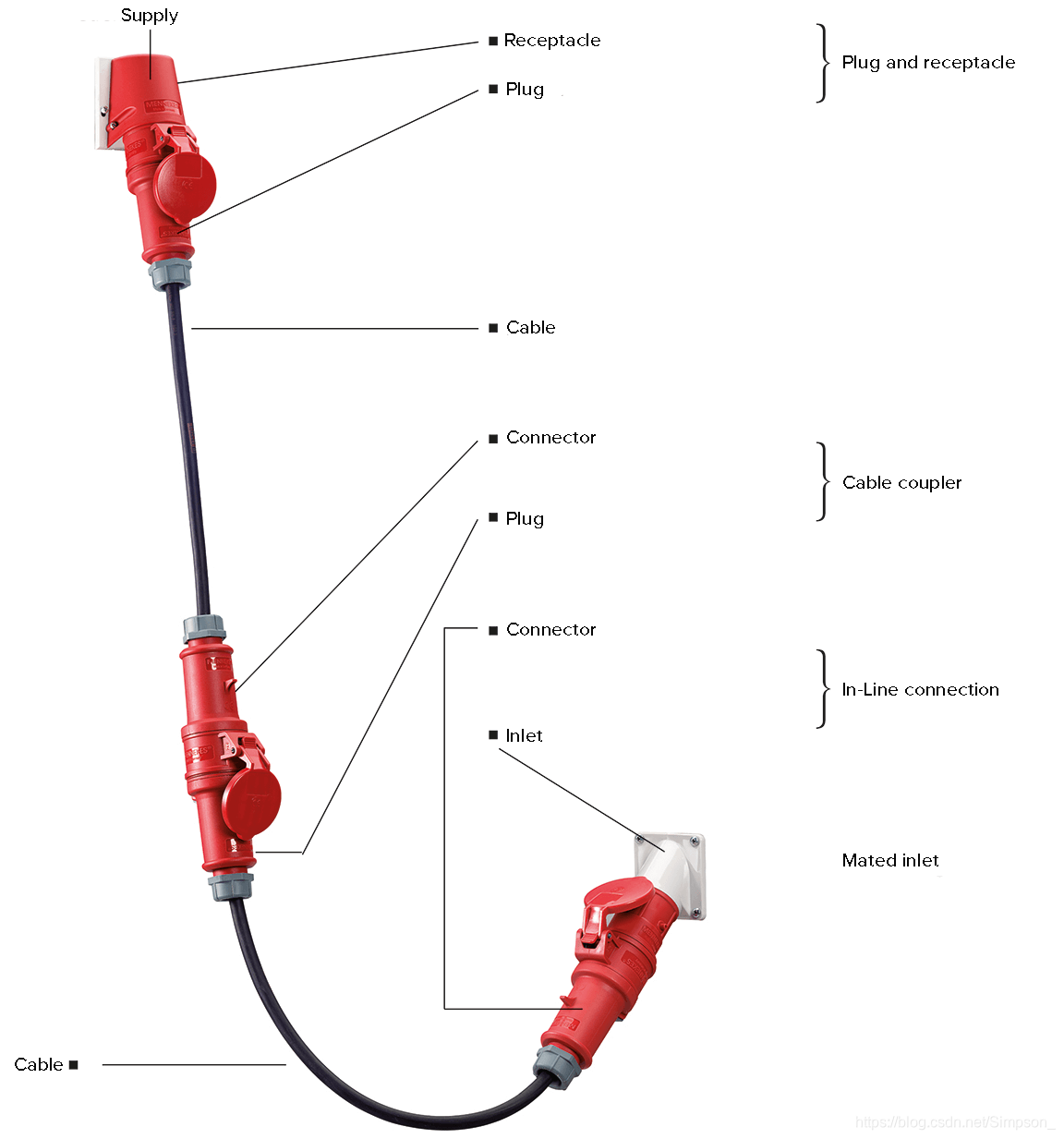

插接装置根据DIN EN 60309-1（VDE 0623 第 1 部分）: 2007-11 第2 章进行命名。

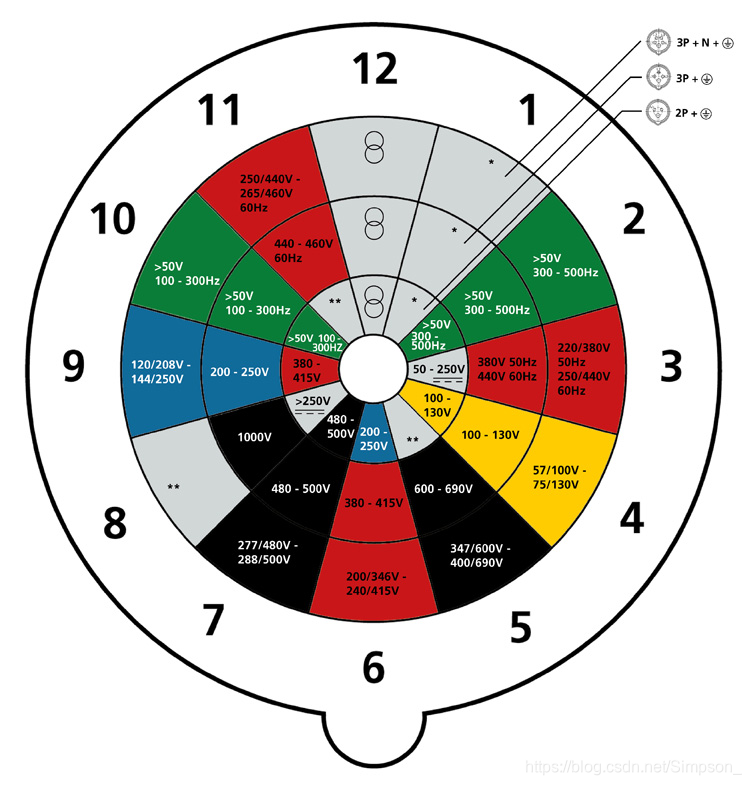

接地口相对于各种电压和频率的主键槽的位置。
颜色代码对应标称电压。

当保护导线的截面积小于10 mm²（铜质）或16 mm²（铝质）时，应提供第二保护导线.其截面积不应小子第一保护’导线 ，达到两保护导线截面积之和不小于10 mm²(铜质)或16 mm²(铝质)．
这要求电气设备提供连接第二保护导体的独立接线端子;在保护导线连续性损失的情况下．电源应自动断开;
使用插头/插座组合时，采用符合lEC60309的工业连接器．并且有足够的插拔力和最小截面积.
