这学期终于是选到数字电路这门，这门课的实验也非常有意思，开个几个帖子记录实验内容，有不足多指正。~~【防老师误伤:2801001】~~

一、实验目的

熟悉门电路的逻辑功能；
掌握逻辑代数的构成方法；
掌握逻辑代数的两条基本定理： $Y=\overline{\overline{Y}}$ $\overline{AB}=\overline{A}+ \overline{B}$ $\overline{A+B}=\overline{A}\times \overline{B}$

二、实验内容

1、用 74LS00 与非门构成非门；
2、用 74LS00 与非门构成与门；
3、用 74LS00 与非门构成或门；
4、用 74LS00 与非门构成异或门；
5、用 74LS00 与非门构成半加器。

三、实验步骤

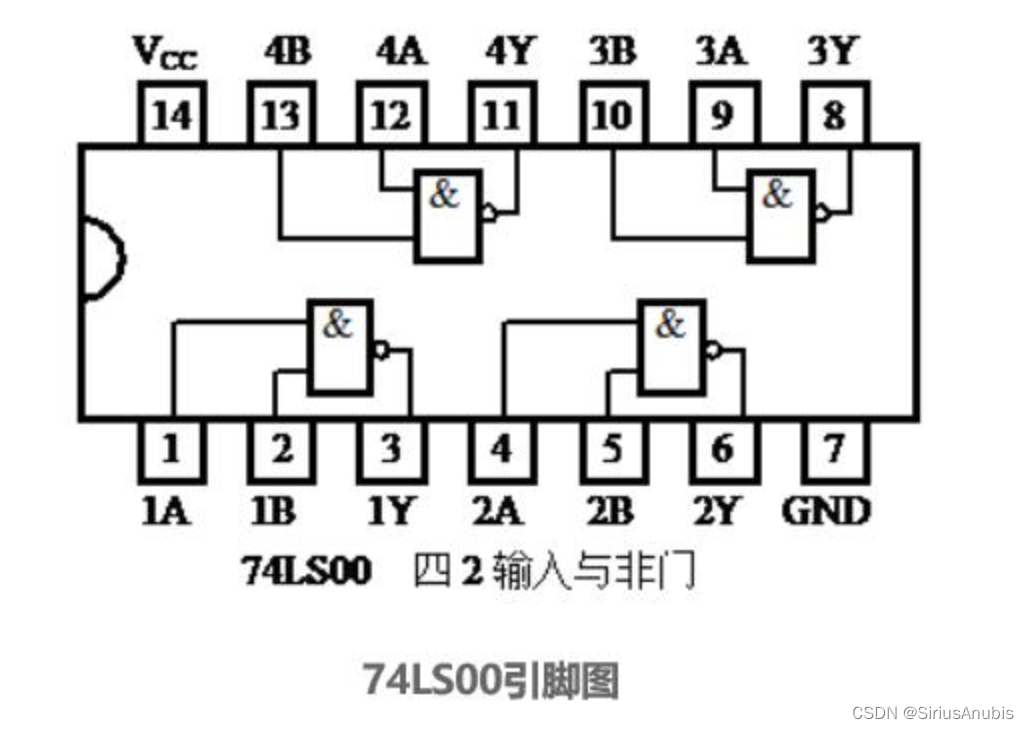

1.74LS00芯片介绍

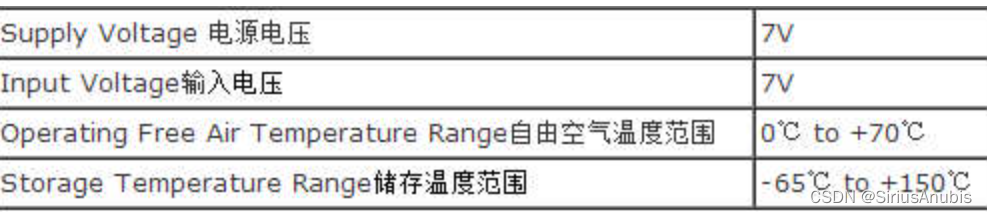

74ls00为四组2输入端与非门，他的作用很就是实现一个与非门。通常情况下7号脚为GND，14号脚为VCC，部分电气参数见下图：

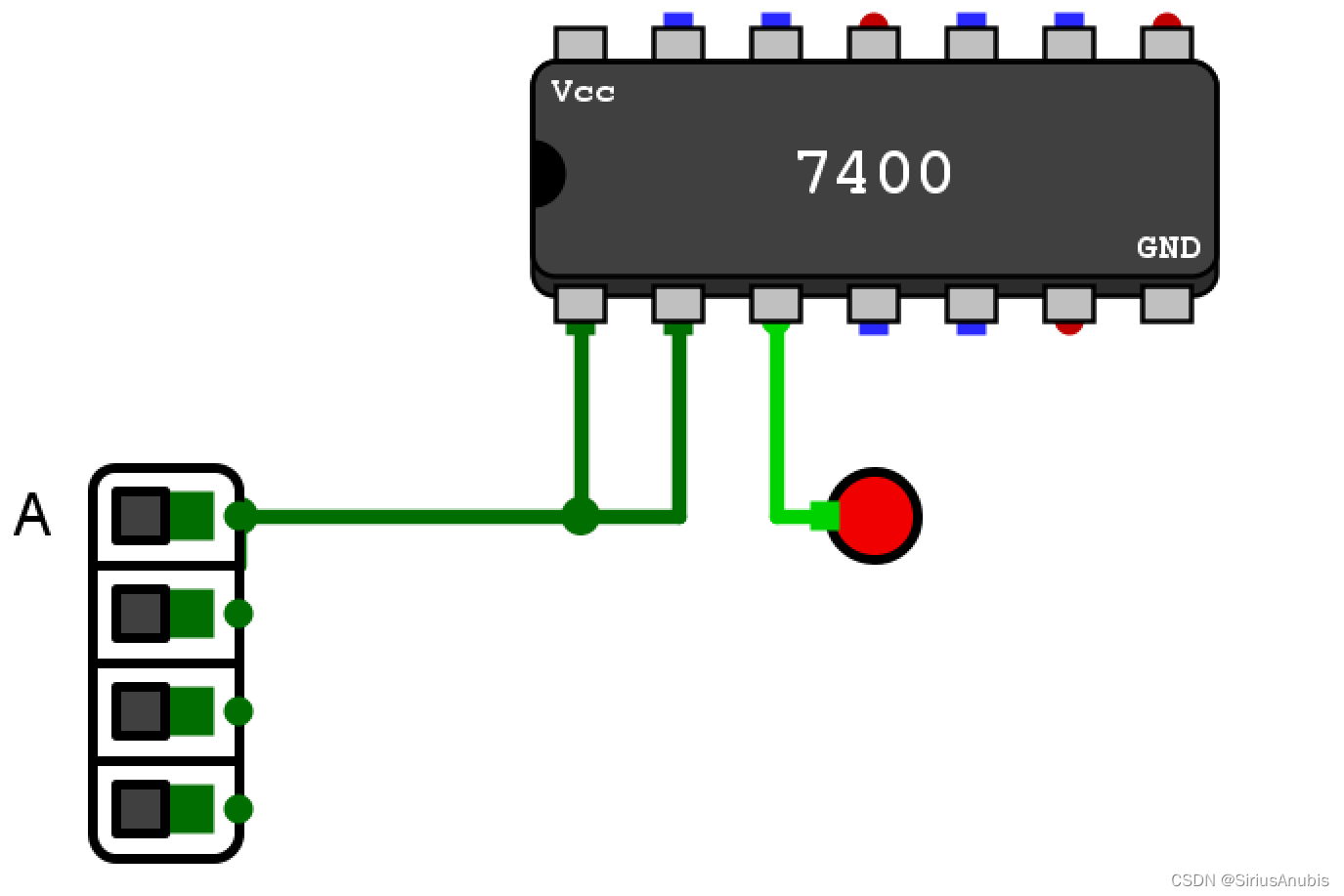

2.用 74LS00 与非门构成非门

根据公式有 $\overline{A}=\overline{AA}$ ,构建电路：

真值表：

非门真值表
A	$\overline{A}$
0	1
1	0

3.用 74LS00 与非门构成与门

根据公式有: $AB=\overline{\overline{AB} }$ ,构建电路：

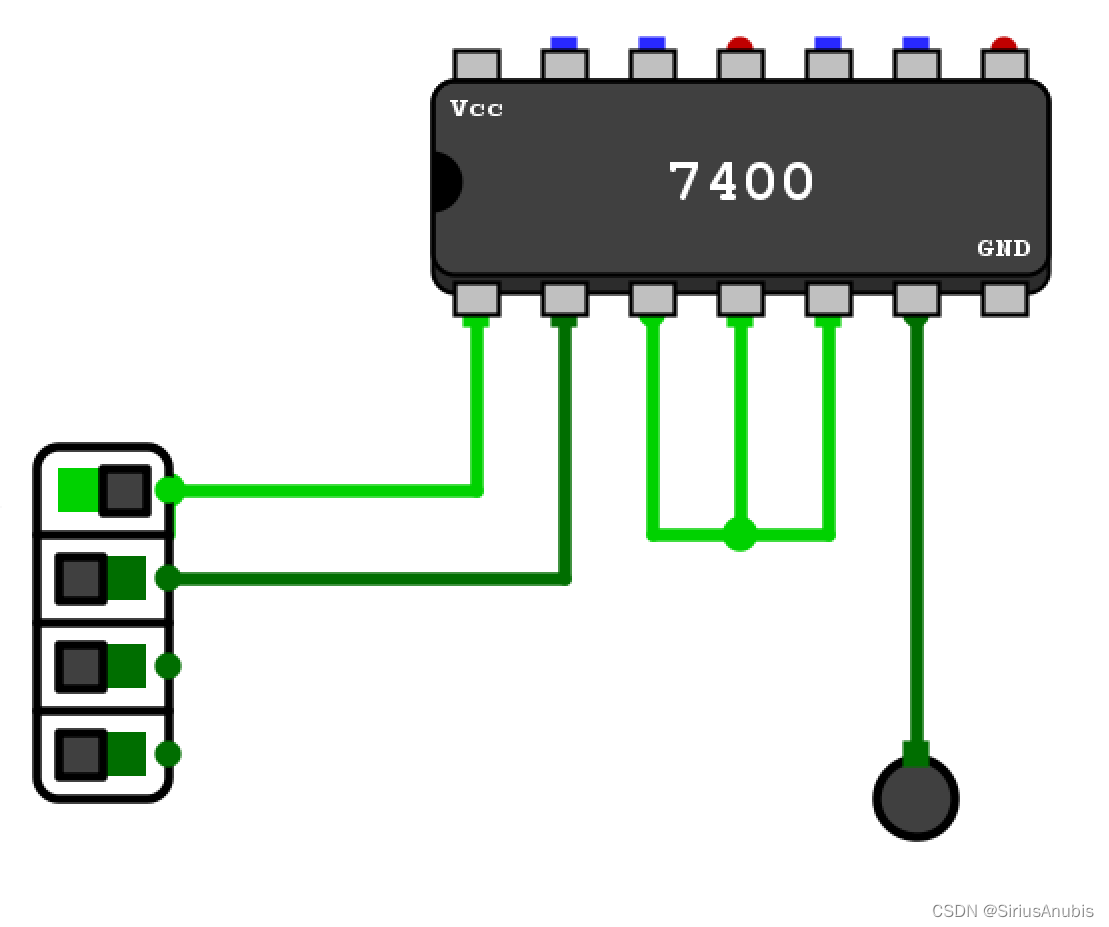

真值表：

与门真值表
A	B	AB
0	0	0
0	1	0
1	0	0
1	1	1

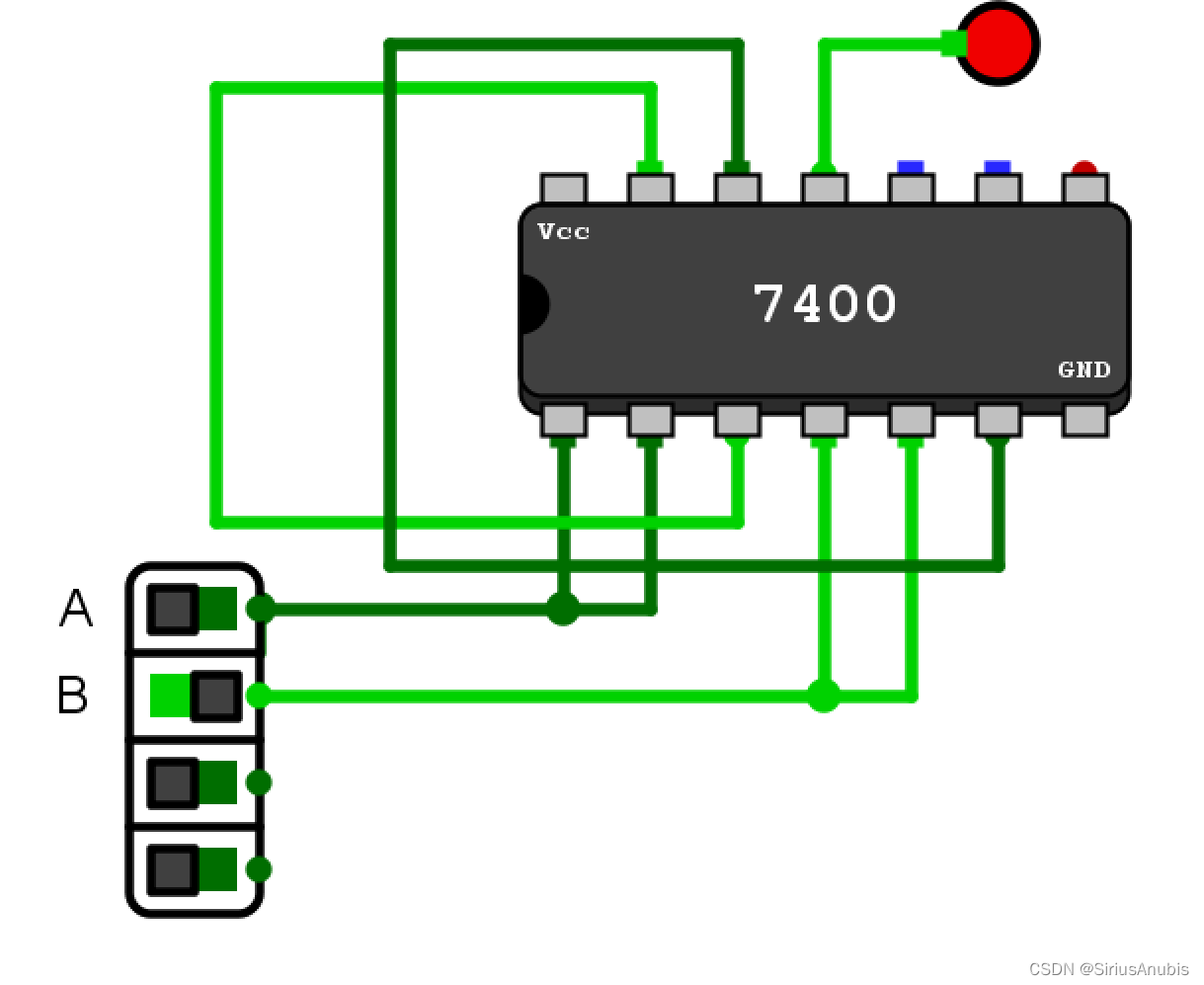

4.用 74LS00 与非门构成或门

根据公式有:

$A+B=\overline{\overline{A+B}}=\overline{\overline{A}\times \overline{B} }$

电路图：

真值表：

或门真值表
A	B	A+B
0	0	0
0	1	1
1	0	1
1	1	1

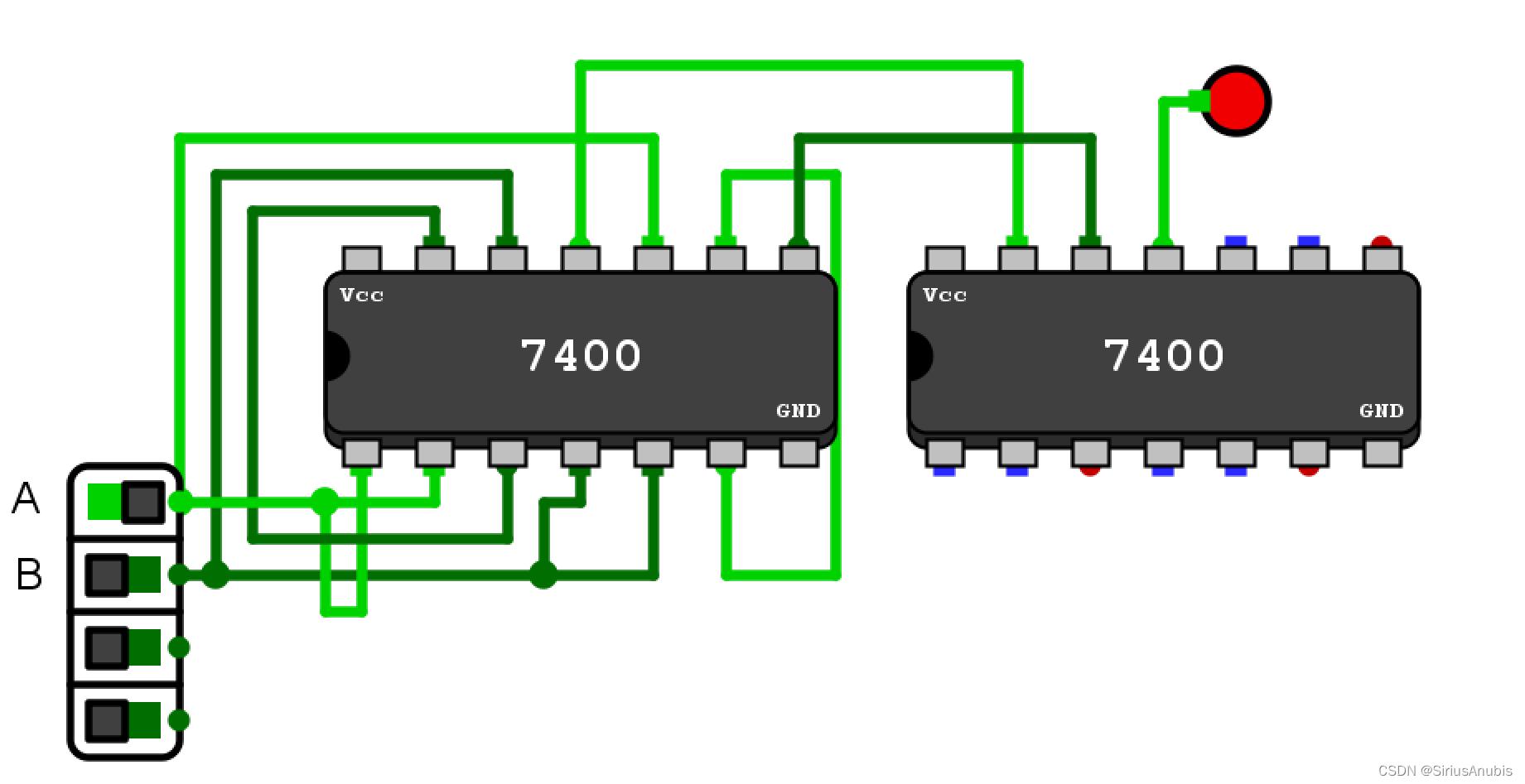

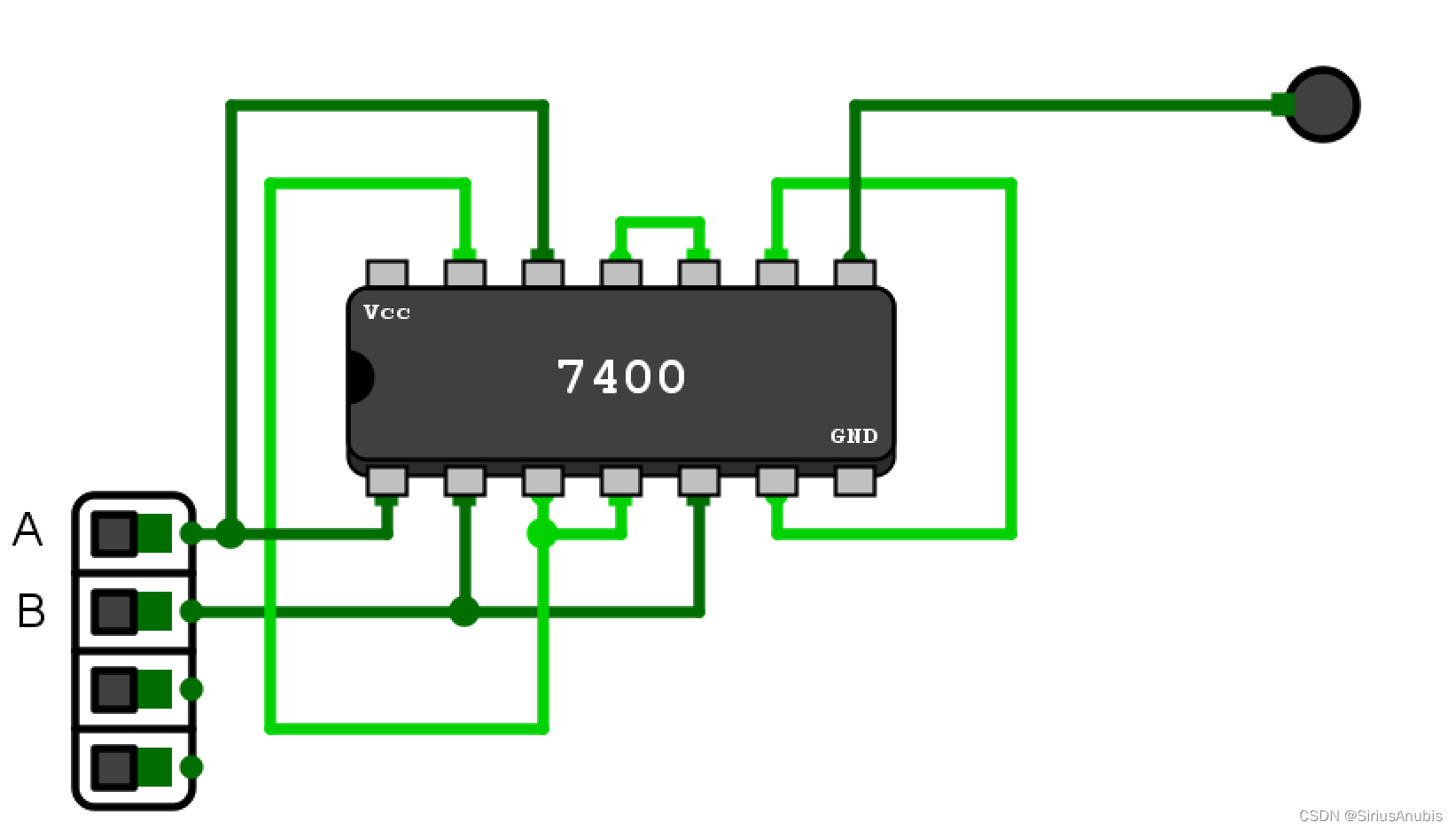

5.用 74LS00 与非门构成异或门

根据公式有:

$\overline{A}B+A\overline{B}=\overline{\overline{\overline{A}B+A\overline{B}} } =\overline{\overline{\overline{A}B} \times \overline{ A\overline{B}} }$

电路图：

真值表：

异或门真值表
$A$	$B$	$\overline{A}B$	$A\overline{B}$	$\overline{A}B+A\overline{B}$
0	0	0	0	0
0	1	1	0	1
1	0	0	1	1
1	1	0	0	0

6.用 74L00 与非门构成半加器

半加器与异或门类似，此处使用：

$Y_{1} =\overline{A}B+A\overline{B}=(\overline{A}+\overline{B} )B+ A(\overline{A}+\overline{B} )=\overline{\overline{(\overline{A}+\overline{B} )B+ A(\overline{A}+\overline{B} )} }$
