家人们谁懂！Profibus六路集线器是工业通信的“梦中神器”

在工业自动化领域，稳定、高效的通讯网络是确保生产过程顺利进行的关键。VING微硬创新PROFIBUS六路集线器作为一种重要的工业通讯设备，正发挥着越来越重要的作用。

一、VING微硬创新PROFIBUS六路集线器概述

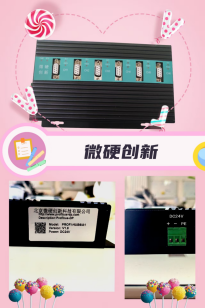

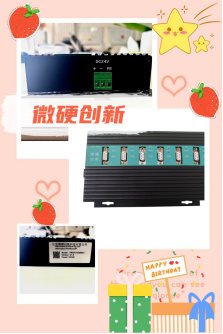

VING微硬创新PROFIBUS六路集线器，如PROFIBUS - PROFI-HUB6型号，是专门为工业环境设计的通讯设备。它们对通讯的波形具有整形放大的功能，能够将原本的总线型网络转变为星型网络，并且每个通道都能够将通讯距离延长至1200米左右。同时，这类集线器还具备电气隔离以及故障隔离功能，是解决Profibus通讯干扰的好帮手

 二、VING微硬创新功能特点与优势

（一）通讯网络优化

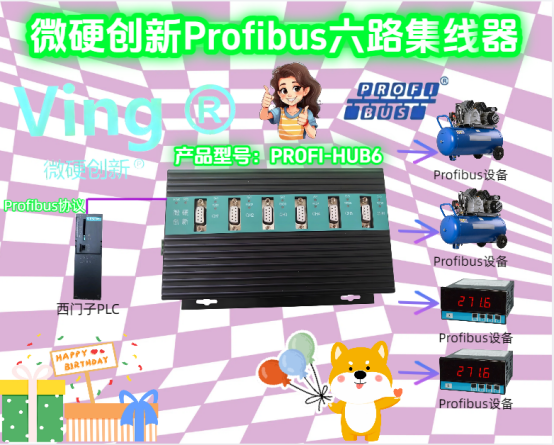

VING微硬创新PROFIBUS六路集线器提供了PROFIBUS信号在0 - 12MBPS速率通讯状态下，以双绞线作为通讯传输电缆的通讯解决方案。它能将总线变为星型网络，在一些实际应用场景中，比如污水深度处理站的扩建项目。由于新增加的设备分散到原污水深度处理站的各个部位，VING微硬创新PROFIBUS网络的总线型拓扑结构不适合，而通过6路集线器将原有PROFIBUS网络的总线型拓扑结构改变为树型结构，这样将分散的新增设备直接与6路集线器连接，大大方便了布线和调试工作

（二）隔离保护作用

它起到了PROFIBUS总线的隔离作用，尤其对于没有任何防浪涌、突波保护措施的总线结构，为避免设备运行风险，更需串接VING微硬创新PROFIBUS集线器。像VING微硬创新PROFIBUS  PROFI-HUB6是应用于适合工业环境下的PROFIBUS集线器，产品通过EMC电磁兼容性试验标准，它提供了VING微硬创新PROFIBUS信号在0-12MBPS速率通讯状态下，以双绞线作为通讯传输电缆，将总线变为星型网络并延长VING微硬创新PROFIBUS通讯距离在1200米左右的通讯解决方案。另外一个显著作用是起到了PROFIBUS总线的隔离作用，尤其对于没有任何防浪涌、突波保护措施的总线结构，为避免设备运行风险，更需串接VING微硬创新PROFIBUS集线器。在应用了PROFIBUS集线器的总线上，PROFI-HUB6也增强了VING微硬创新PROFIBUS信号的驱动能力，用以驱动总线挂接更多的VING微硬创新PROFIBUS设备。PROFI-HUB6需要外部供电，10--30V DC 宽电压输入，耐压达4000V，同时内置的瞬变抑制元器件，16KV ESD突波保护，能有效的防止PROFIBUS总线被诸如雷击、浪涌等突波损害，确保PROFIBUS设备以及PROFIBUS总线运行在安全、可靠状态。LED指示电源、数据收、数据发工作状态。

 （三）信号驱动增强

在应用了VING微硬创新PROFIBUS集线器的总线上，它增强了PROFIBUS信号的驱动能力，用以驱动总线挂接更多的VING微硬创新PROFIBUS设备。这使得工业现场可以连接更多的从站设备，满足日益复杂的生产需求

（四）性能可靠稳定

这些产品通过EMC电磁兼容性试验标准，在产品性能、可靠性方面，可完全替代国外公司的同类产品。以VING微硬创新PROFI-HUB6为例，它的机壳工艺采用金属铸造，振动特性符合IEC68 - 2 - 6标准，重量约500g，工作温度范围为 - 35℃~ + 75℃，湿度为95%无凝露，存贮温度为 - 45℃~ + 85℃，能适应恶劣的工业环境。

 三、技术指标分析

（一）总线速率

VING微硬创新PROFIBUS六路集线器支持多种基本速率，如总线速率：支持基本速率9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s, 187.5kBit/s, 500kBit/s;同时也支持 1.5MBit/s, 3MBit/s, 6MBit/s,12Mbit/s; 线路速率自适应并且线路速率自适应，能满足不同工业场景的通讯需求

（二）接口标准

总线接口为高速RS485电平接口，符合EN50170 Part1标准；数据接口通常采用DB9（孔），引脚定义也符合EN50170 Part1，保证了设备的兼容性和通用性

（三）电源要求

输入电源一般为DC10V - DC30V，功率约2W，如GW - HUB6最大耗电250mA，这种宽电压输入设计使得设备在不同电源环境下都能稳定工作

（四）指示灯功能

以VING微硬创新PROFIBUS - PROFI-HUB6为例，它有多个指示灯用于指示设备的工作状态。总电源指示灯PWR（绿色）亮表示24VDC电源接通且设备内部主电源正常，灭则表示电源故障；总发送灯RTS（黄色）闪亮表示PROFIBUS主站在发送命令；CH1#段电源指示灯5V1 ~ CH6#段电源指示灯5V6（绿色）闪亮表示本接口正在接收数据。这些指示灯方便用户实时了解设备的运行情况

四、安装与调试

VING微硬创新PROFIBUS六路集线器一般采用背板安装方式，使用4个M4的螺钉固定在安装板上，安装板开孔尺寸也有相应标准。在调试方面，以污水处理厂应用为例，通过VING微硬创新PROFIBUS的6路集线器连接调试简单，只要从站/主站与集线器连通、上电，集线器上相应通道电源指示灯（红色）亮起，RXD灯（绿色）闪烁，表示此通道已经和主站间建立通讯。而且当某段网络出现故障时，由于PROFIBUS网络为树型结构，通过集线器很快就可以判断出哪段网段出现故障，给设备维护提供了更大的方便

 五、总结

VING微硬创新PROFIBUS六路集线器凭借其强大的功能、可靠的性能和便捷的安装调试方式，在工业通讯领域发挥着不可替代的作用。它不仅优化了通讯网络结构，提高了通讯的稳定性和可靠性，还为工业自动化生产提供了有力的保障。随着工业4.0时代的到来，对工业通讯的要求越来越高，VING微硬创新PROFIBUS六路集线器也将不断发展和完善，为工业自动化的发展贡献更多的力量。
